物理电学线路连接方法一、导线连接方法1. 直接连接：两根导线的两端直接相连，是最常见的连接方法。
适用于简单的电路，如灯泡的接线。
2. 并联连接：将两根导线的一端分别与电源的正负极相连，另一端再相连，形成并联电路。
适用于需要增大电流的情况，如家庭用电中的插座。
3. 串联连接：将两根导线的一端相连，另一端再相连，形成串联电路。
适用于需要增大电压的情况，如家庭用电中的开关。
二、元件连接方法1. 电阻连接：将电阻两端分别与导线的两端相连，形成电阻器。
适用于调节电路中电阻值的情况，如调光开关。
2. 电容连接：将电容器两端分别与导线的两端相连，形成电容电路。
适用于存储电荷或者调节电路中的频率的情况，如电子设备中的电容器。
3. 电感连接：将电感器两端分别与导线的两端相连，形成电感电路。
适用于储存磁场能量或者调节电路中的电流的情况，如变压器中的线圈。
三、开关连接方法1. 单控开关连接：将单控开关的一个触点与导线相连，另一个触点与电源相连，形成单控开关电路。
适用于单一的开关控制情况，如照明开关。
2. 双控开关连接：将双控开关的一个触点与导线相连，另一个触点与两个单控开关的一个触点相连，另一个触点分别与电源的两个极相连，形成双控开关电路。
适用于两个位置控制同一个灯具的情况，如楼梯上下控制灯光。
3. 多路开关连接：将多路开关的一个触点与导线相连，其他触点分别与其他多路开关的一个触点相连，最后一个多路开关的其他触点与电源相连，形成多路开关电路。
适用于多个位置控制同一个灯具的情况，如楼层控制同一个灯光。
四、插头插座连接方法1. 平行连接：将插头的两脚分别与插座的两孔相连，形成平行连接。
适用于家庭用电中的插座连接。
2. 三脚插座连接：将插头的三脚分别与插座的三孔相连，形成三脚插座连接。
适用于电子设备中的插座连接。
3. 圆形连接：将插头的圆形接口与插座的圆形孔相连，形成圆形连接。
适用于音频设备中的连接。
五、印刷电路板连接方法1. 焊接连接：通过焊接的方式将元件与印刷电路板上的焊盘相连。
导线的连接导线连接的方法很多，下面介绍几种常用的连接方法。
1.铜铜相接（铜线与铜线连接）根据铜芯导线股数的不同，有以下几种连接方法：1）单股铜芯导线的直线连接方法，见表4⁃5。
2）单股铜芯导线的T字分支连接，见表4⁃6。
3）7股铜芯导线的直线连接，见表4⁃7。
4）7股铜芯导线的T字连接。
5）焊接连接法。
截面积为10mm2及以下的铜芯导线接头，可用30～150W电烙铁进行锡焊。
锡焊前，在芯线表面涂一层无酸焊锡膏，待电烙铁烧热后即可锡焊。
截面积为16mm2及其以上的铜芯导线采用浇焊法，首先在化锡锅内用喷灯加热锡，达到一定温度后，表面呈磷黄色，然后将导线接头放在化锡锅上方，用勺盛熔锡浇接头处，如图4⁃1所示。
开始，接头温度低，锡在接头上流动性差，继续浇下去，使接头温度升高。
直至全部焊牢，擦除焊渣，使接头便面光滑。
2.铝铝相接（铝线与铝线的连接）铝金属材料易氧化，且铝氧化膜的电阻率大，铝导线不宜采用铜导线的连接方法。
单股铝芯线一般采用螺钉压接法连接，如图4⁃2所示。
多股铝芯线常采用压接管压接法连接，如图4⁃3 所示。
3、铜铝（铜线与铝线）相接铜铝导线连接时，由于材料不同，不可忽视电化腐蚀问题。
如果简单地用绞接或绑接方法使两者直接连接，则铜、铝间的电化腐蚀会引起接触电阻增大而造成接头过热。
实践表明铜铝相接时，最好的办法采用压接和焊接的方法。
即用一个管子压接的办法，或者用焊接的方法进行。
如图4⁃4所示。
4.导线恢复绝缘层导线的绝缘层破损后，必须恢复；导线连接后，也需恢复绝缘。
恢复后的绝缘强度应不低于原有绝缘层的绝缘强度。
通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料。
绝缘带的包缠方法如下：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后才可进入无绝缘层的芯线部分，如图4⁃5a所示。
包缠后，黄蜡带与导线保持约55°的倾斜角，每圈压叠带宽的1/2，如图4⁃5b所示。
包缠一层黄蜡带后，将黑胶带接在黄蜡带的尾端，按另一斜叠方向包缠一层黑胶布，也要每圈压叠带宽的1/2，如图4⁃5c、d所示。
20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。
2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
常用导线的连接方法导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

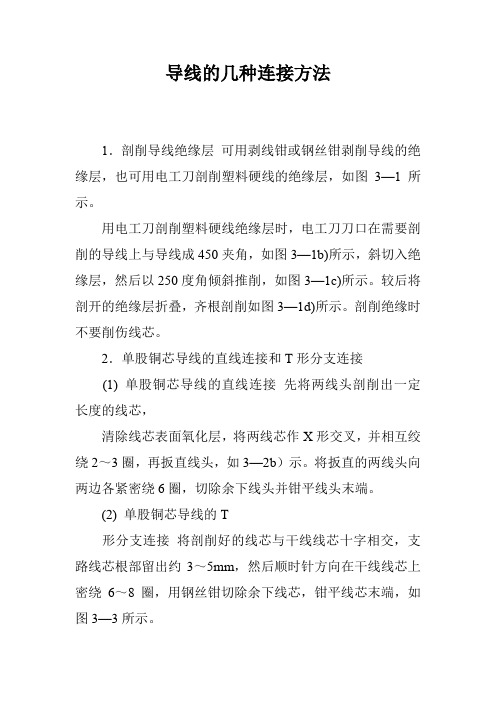

导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，如图3—1b)所示，斜切入绝缘层，然后以250度角倾斜推削，如图3—1c)所示。
较后将剖开的绝缘层折叠，齐根剖削如图3—1d)所示。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头，如3—2b）示。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端，如图3—3所示。
3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。
理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳成如图3—4c)所示状态，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直，所示。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，所示，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
导线的连接方法2012年 8 月一、导线与导线的连结二、线头与接线桩的连结一、导线与导线的连结1、单股铜芯导线的直线连结2、单股铜芯导线的T 字形连结3、双股线的对接4、多股铜芯导线的直线连结5、多股铜芯导线的T 字形连结6、不等径铜导线的对接7、单股线与多股线的T 字分支连结8、软线与单股硬导线的连结9、铝芯导线用压接收压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连结①先将两导线芯线线头成X 形订交。
②相互绞合 2～3 圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕 6 圈，用钢丝钳切去余下的芯线，并钳平芯线尾端。
2、单股铜芯导线的T 字形连结①将支路芯线的线头与干线芯线十字订交，在支路芯线根部留出5mm，而后顺时针方向环绕6～8 圈后，用钢丝钳切去余下的芯线，并钳平芯线尾端。
②小截面的芯线能够不打结。
3、双股线的对接将两根双芯线线头剖削成图示中的形式。
连结时，将两根待连结的线头中颜色一致的芯线按小截面直线连结方式连结。
用同样的方法将另一颜色的芯线连结在一同。
4、多股铜芯导线的直线连结以7 股铜芯线为例说明多股铜芯导线的直线连结方法①先将剥去绝缘层的芯线头散开并拉直，再把凑近绝缘层 1/3 线段的芯线绞紧，而后把余下的 2/3 芯线头按图示分别成伞状，并将每根芯线拉直。
②把两伞骨状线端隔根对叉，一定相对插究竟。
③捏平叉入后的双侧全部芯线，并应理直每股芯线和使每股芯线的间隔平均；同时用钢丝钳钳紧叉口处除去缝隙。
④先在一端把周边两股芯线在距叉口中线约 3 根单股芯线直径宽度处折起，并形成 90°。
⑤接着把这两股芯线按顺时针方向紧缠 2 圈后，再折回 90°并平卧在折起前的轴线地点上。
⑥接着把处于紧挨平卧前周边的 2 根芯线折成 90°，并按步骤⑤方法加工。
⑦把余下的 3 根芯线按步骤⑤方法环绕至第 2 圈时，把前 4 根芯线在根部分别切断，并钳平；接着把 3 根芯线缠足 3 圈，而后剪去余端，钳平切口不留毛刺。
导线连接方法
对于导线的连接方法，有几种常见的方式可以选择。
下面将介绍其中几种常用的连接方法：
1. 绞合连接：将两根导线的裸露部分相互绞合在一起，然后用绝缘胶带或绝缘套管进行包裹，以确保连接的可靠性和安全性。
2. 焊接连接：通过焊接的方式将两根导线连接在一起。
这种连接方式通常在高温或高频率环境下使用，因为焊接连接可以提供较低的电阻和更好的信号传输质量。
3. 螺旋连接：使用螺丝或螺母将导线连接在一起。
这种连接方式适用于需要频繁更换或重新连接导线的情况，因为它可以提供易于拆卸和装配的功能。
4. 插接连接：使用插头和插座将导线连接在一起。
这种连接方式通常用于低电压的电路中，因为它可以提供方便的插拔功能，并且有较高的安全性。
除了上述几种常见的连接方法外，还有其他特殊的连接方式，如绝缘子连接、压接连接等。
选择适当的连接方法应该根据具体的应用场景和导线的特性来决定，以确保连接的可靠性、稳定性和安全性。
图文详解导线与导线的连接
导线与导线的连接、线头与接线桩的连接，事情小，责任大。
本文图文并茂，让你清清楚楚看懂！
导线与导线的连接
导线的连接情况有：单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。
单股铜芯导线的直线连接
1.先将两导线芯线线头成X形相交。
2.互相绞合2～3圈后扳直两线头。
3.将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
单股铜芯导线的T字形连接
1.将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
2.小截面的芯线可以不打结。
双股线的对接
将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法：。
导线的连接方法有几种
导线的连接方法主要有以下几种：
1. 直接连接：两根导线末端直接接触，然后通过焊接、扎线帽等方法固定连接。
2. 焊接连接：使用电弧焊、气焊、激光焊等方法将两段导线末端熔化并相互融合，形成牢固的连接。
3. 螺纹连接：通过螺纹结构将两根导线末端紧密连接在一起，常用于管道连接、机械连接等场合。
4. 端子连接：使用电线端子将导线末端固定在端子上，然后通过螺丝或螺母进行连接。
5. 插接连接：使用插针、插座等连接器将导线末端与其他设备连接起来。
这些连接方法可以根据实际需求和应用场合进行选择，不同的连接方法具有不同的优缺点，适用于不同的工程或应用环境。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。
最后将剖开的绝缘层折叠，齐根剖削。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。
理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3～4圈，切除余下线芯，钳平线端，所示完成T形分支连接。
4．19股铜芯导线的连接其方法与7股导线相似。
