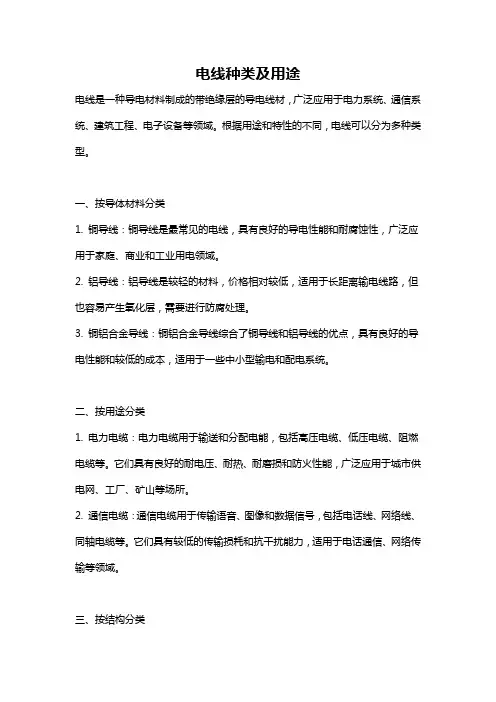

电线种类及用途电线是一种导电材料制成的带绝缘层的导电线材，广泛应用于电力系统、通信系统、建筑工程、电子设备等领域。
根据用途和特性的不同，电线可以分为多种类型。
一、按导体材料分类1. 铜导线：铜导线是最常见的电线，具有良好的导电性能和耐腐蚀性，广泛应用于家庭、商业和工业用电领域。
2. 铝导线：铝导线是较轻的材料，价格相对较低，适用于长距离输电线路，但也容易产生氧化层，需要进行防腐处理。
3. 铜铝合金导线：铜铝合金导线综合了铜导线和铝导线的优点，具有良好的导电性能和较低的成本，适用于一些中小型输电和配电系统。
二、按用途分类1. 电力电缆：电力电缆用于输送和分配电能，包括高压电缆、低压电缆、阻燃电缆等。
它们具有良好的耐电压、耐热、耐磨损和防火性能，广泛应用于城市供电网、工厂、矿山等场所。
2. 通信电缆：通信电缆用于传输语音、图像和数据信号，包括电话线、网络线、同轴电缆等。
它们具有较低的传输损耗和抗干扰能力，适用于电话通信、网络传输等领域。
三、按结构分类1. 单芯电线：单芯电线由一根导体和绝缘层组成，常见的有BV线（铜芯聚氯乙烯绝缘线）和ZRBV线（铝芯聚氯乙烯绝缘线）。
单芯电线适用于家庭布线和一般电气设备的连接。
2. 多芯电线：多芯电线由多根绝缘的导线组成，常见的有RVV线（铜芯塑料绝缘电线）、ZR-RVV线（铝芯塑料绝缘电线）。
多芯电线适用于设备连接、移动电源线等领域。
3. 小型电线：小型电线体积较小，可弯曲性好，常见的有RV线（铜芯聚乙烯绝缘线）、KVR线（铝芯聚乙烯绝缘线）。
小型电线适用于家用电器、照明设备等。
四、按电压等级分类1. 低压电线：适用于额定电压在1kV以下的线路，常见的有BLV线（铜芯聚氯乙烯绝缘线）和JBLV线（铝芯聚氯乙烯绝缘线）。
2. 中压电线：适用于额定电压在1kV-35kV之间的线路，常见的有YJV线（铜芯交联聚乙烯绝缘电力电缆）和ZRYJV线（铝芯交联聚乙烯绝缘电力电缆）。
常用绝缘导线的种类及选用
一般常用绝缘导线有以下几种：
1．橡皮绝缘导线型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。
2．聚氯乙烯绝缘导线（塑料线）型号：BLV—铝芯塑料线、BV—铜芯塑料线。
3．橡皮电缆型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。
橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。
用于屋内布线，工作电压一般不超过5OO伏，其常用型号和主要用途见表。
实物图：
标准产品型号表示法：
标准产品规格表示法：
导线粗细选择的原则：
⑴标称截面积相同，布线形式不同，安全载流量不同；
⑵工作电流相同，布线形式不同，应选择不同粗细的芯线；
⑶安全载流量与导线的标称截面积不成正比。
实际应用中，第二种情况占多数。
说明：
（1）电功率近似计算：空调1K-3KW，电冰箱150W左右，洗衣机350W左右，日光灯功率因数作0.5。
（2）护套线直接“入墙”敷设严重违章的理由：1.安全载运量减少；2.“低规”不允许，3.容易发生触电事故。
（3）明线改为暗线，必须“穿管”敷设；一般家用电器电源线宜采用三芯软护套线；增粗进户线。
原1 mm2 导线改为2.5mm2 。
进户后，因导线太粗不利施工时，也可将总电路分成2～3个支路,允许每支路使用1 mm2 的导线，以利于施工和分路控制，但不允许集中单路传送大电流。
（4）注意接地线地的粗细与绝缘颜色之规定。

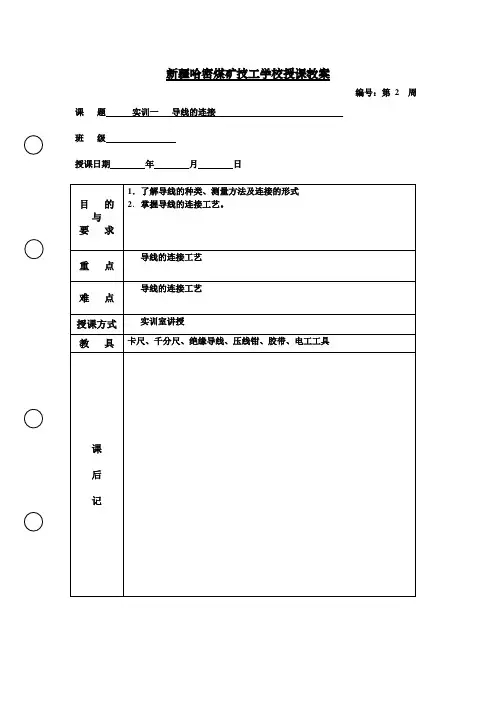

新疆哈密煤矿技工学校授课教案编号：第 2 周Array课题实训一导线的连接班级授课日期年月日实训一导线的连接一、认识导线1、导线是传递和输送电流的载体。
2、导线的分类按导线外面有无绝缘保护层，导线可分为绝缘导线和裸导线。
按材质，导线可分为铜（T）、铝（L）、钢（G）。
按绝缘材料，导线可分为橡胶和塑料导线。
按形状，导线可分为平行线、绞线、花线等。
按股数，导线可分为单股、双股、三股、四股、五股及多股导线。
二、导线的测量1、导线测量的意义导线的规格主要用导线的线径来量度。
导线线径是选用导线的主要依据之一。
2、导线测量的工具钢尺、游标卡尺、千分尺等。
（1）钢尺的精度为1mm。
读数时一般可估读到0.1mm。
（2）游标卡尺是中等精度的测量工具，它可以测量工件的内径、外径、长度和深度等数值，也可以直接用来测量导线的线径。
游标卡尺的精确度分为0.1mm、0.05mm和0.02mm3种。
（3）千分尺又叫螺旋测微器。
它是测量精度较高的一种精密量具，用它可以直接测量导线的线径。
其测量精度是0.01mm。
3、导线线径的测量方法（1）单股粗导线线径的“直接测量法”。
（2）单股细导线线径的“多匝并测平均法”。
（3）多股绞线线径的“拆分测量法”。
4、导线的截面积计算（1）对于单股直接测量的导线，其截面积S=0.785D2（D为导线的直径）。
（2）对于多匝并绕测量的导线，其截面积S=0.785nd2（n为绞线的股数，d为单股绞线的直径）。
5、导线的安全载流量三、导线的剥切1、断线。
断线的主要工具有钢丝钳、断线钳、尖嘴钳等。
演示动作：在断切较硬的铁丝时，右腿抬起，右手持钳往下压，左手持线往上抬。
2、剥线。
剥线的主要工具有钢丝钳、剥线钳、电工刀等。
（1）截面大于4mm2的塑料线可用电工刀剥绝缘层。
方法：刀口以45o倾角切入绝缘层，接着刀面与芯线成15o角向外削去上面一层，再将塑料绝缘层剥开并齐根切去。
（2）截面小于4mm2的塑料线可用钢丝钳剥削。

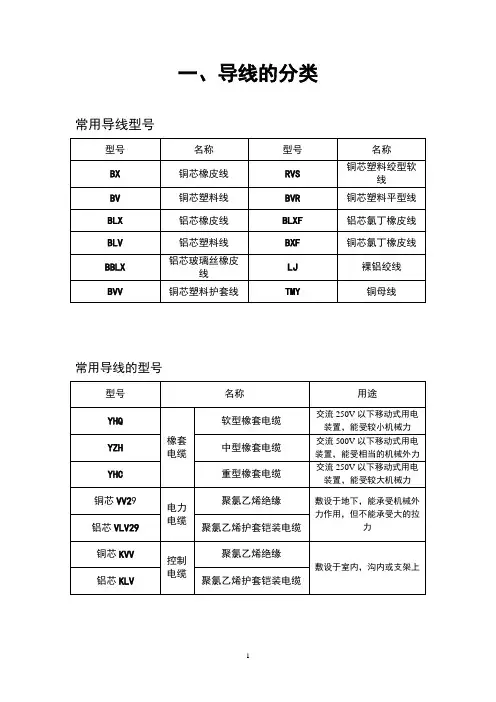

一、导线的分类常用导线型号常用导线的型号1、国产导线的规格：（单位：平方毫米）0.3、0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240……2、常用绝缘电线的载流量选择：口诀：“10下五，100上二，25、35四、三界;70、95两倍半，穿管、温度八、九折;铜线升级算，裸线加一半。
”意思是：当铝导线截面积小于等于10平方毫米以下时，每平方毫米的许用电流约为5A；当铝导线截面积大于等于100平方毫米时，每平方毫米的许用电流约为2A；当铝导线截面积大于10平方毫米且小于等于25平方毫米时，每平方毫米的许用电流约为4A；当铝导线截面积大于等于35平方毫米小于70平方毫米时，每平方毫米的许用电流约为3A；当铝导线截面积为70平方毫米或95平方毫米时，每平方毫米的许用电流约为2.5A；如果穿管敷设，应打8折；如果环境温度超过35摄氏度时，应打九折；铜导线的许用电流大约与较大的一级的铝导线的许用电流相等；裸导线的许用电流可提高50%。
3、常用负载电流的计算机估算：（1）白炽灯和荧光灯电流的计算：白炽灯：4.5A/KW荧光灯：9A/KW（2）电动机电流的计算：单相电动机：8A/KW三相电动机：2A/KW(3)电焊机电流的计算：接入220V时：4.5A/KVA接入380V时：2.7A/KVA二导线截面积的选择一、一般铜线安全计算方法是：● 2.5 平方毫米铜电源线的安全载流量－－28 A● 4 平方毫米铜电源线的安全载流量－－35 A● 6 平方毫米铜电源线的安全载流量－－48 A●10 平方毫米铜电源线的安全载流量－－65 A●16 平方毫米铜电源线的安全载流量－－91 A●25 平方毫米铜电源线的安全载流量－－120 A二、如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
这只能作为估算,不是很准确。

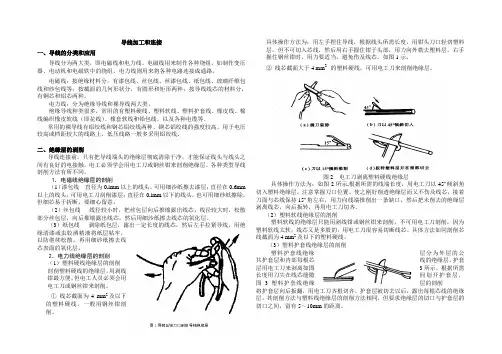

导线加工和连接一、导线的分类和应用导线分为两大类，即电磁线和电力线。
电磁线用来制作各种绕组，如制作变压器、电动机和电磁铁中的绕组。
电力线则用来将各种电路连接成通路。
电磁线：按绝缘材料分，有漆包线、丝包线、丝漆包线、纸包线、玻璃纤维包线和纱包线等；按截面的几何形状分，有圆形和矩形两种；按导线线芯的材料分，有铜芯和铝芯两种。
电力线：分为绝缘导线和裸导线两大类。
绝缘导线种类很多，常用的有塑料硬线、塑料软线、塑料护套线、橡皮线、棉线编织橡皮软线（即花线）、橡套软线和铅包线，以及各种电缆等。
常用的裸导线有铝绞线和钢芯铝绞线两种。
钢芯铝绞线的强度较高，用于电压较高或档距较大的线路上，低压线路一般多采用铝绞线。
二、绝缘层的剥削导线连接前，只有把导线端头的绝缘层彻底清除干净，才能保证线头与线头之间有良好的电接触。
电工必须学会用电工刀或钢丝钳来剖削绝缘层。
各种类型导线剖削方法有所不同。
1．电磁线绝缘层的剖削（1）漆包线直径为0.lmm以上的线头，可用细沙纸擦去漆层；直径在0.6mm 以上的线头，可用电工刀刮削漆层；直径在0.lmm以下的线头，也可用细纱纸擦除，但细芯易于折断，要细心留意。
（2）丝包线线径较小时，把丝包层向后推缩露出线芯。
线径较大时，松散部分丝包层，向后推缩露出线芯，然后用细沙纸擦去线芯的氧化层。
（3）纸包线剥除纸包层，露出一定长度的线芯，然后左手拉紧导线，用绝缘清漆或虫胶酒精液将纸层粘牢，以防继续松散，再用细砂纸擦去线芯表面的氧化层。
2．电力线绝缘层的剖削（1）塑料硬线绝缘层的剖削剖削塑料硬线的绝缘层，用剥线钳最方便，但电工人员必须会用电工刀或钢丝钳来剖削。
①线芯截面为4 mm2及以下的塑料硬线，一般用钢丝钳剖削。
具体操作方法为：用左手捏住导线，根据线头所需长度，用钳头刀口轻切塑料层，但不可切入芯线，然后用右手握住钳子头部，用力向外勒去塑料层。
右手握住钢丝钳时，用力要适当，避免伤及线芯。
如图1示。

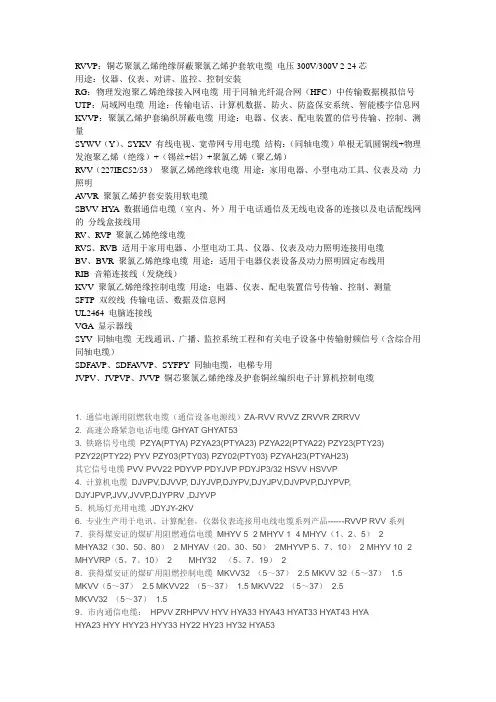

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明A VVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFA VP、SDFA VVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆1. 通信电源用阻燃软电缆（通信设备电源线）ZA-RVV RVVZ ZRVVR ZRRVV2. 高速公路紧急电话电缆GHYAT GHYAT533. 铁路信号电缆PZYA(PTYA) PZYA23(PTYA23) PZYA22(PTYA22) PZY23(PTY23)PZY22(PTY22) PYV PZY03(PTY03) PZY02(PTY03) PZYAH23(PTYAH23)其它信号电缆PVV PVV22 PDYVP PDYJVP PDYJP3/32 HSVV HSVVP4. 计算机电缆DJVPV,DJVVP, DJYJVP,DJYPV,DJYJPV,DJVPVP,DJYPVP,DJYJPVP,JVV,JVVP,DJYPRV ,DJYVP5．机场灯光用电缆JDYJY-2KV6. 专业生产用于电讯、计算配套，仪器仪表连接用电线电缆系列产品------RVVP RVV系列7．获得煤安证的煤矿用阻燃通信电缆MHYV 5×2 MHYV 1×4 MHYV（1、2、5）×2MHYA32（30、50、80）×2 MHYAV（20、30、50）×2MHYVP 5、7、10）×2 MHYV 10×2 MHYVRP（5、7、10）×2 MHY32（5、7、19）×28．获得煤安证的煤矿用阻燃控制电缆MKVV32 （5～37）×2.5 MKVV 32（5～37）×1.5 MKVV（5～37）×2.5 MKVV22 （5～37）×1.5 MKVV22 （5～37）×2.5MKVV32 （5～37）×1.59．市内通信电缆：HPVV ZRHPVV HYV HYA33 HYA43 HYAT33 HYAT43 HYAHYA23 HYY HYY23 HYY33 HY22 HY23 HY32 HYA53HYAT HYAT23 HYAT53 HYAC WDZ-HYA10.控制电缆KVV KVVP KVVRP KVV22 KVVP2 KVVP2-22KVVP2-22-1 ZRKVVP2-22-1 KVV-1 KVV22-111.电力电缆VV32 VV42 YJV32 YJV42 VV VV22 YJV YJV22阻燃耐火电缆。
导线的连接（单股铜芯线的连接）1、通过学习导线的连接，认识到导线连接对电器设备运行的重要影响，树立起质量观念和安全意识。
教学目标2、通过学习，掌握导线的连接工艺，了解导线连接的做用及原则。
3、通过学习导线的连接，熟练掌握单股线、多股线的连接以及绝缘层的恢复等导线连接的技术工艺，进一步培养学生的动手能力和良好的操作习惯。
重点：导线的连接工艺；教学重难点难点：导线的连接工艺。
1、理论方面的知识相对不足，所以讲述时不必涉及太多的或者教学对象分析太深入的问题；2、每种导线的连接方法都要手把手的教会。
教学教学活动教学内容学生教学意图突破重点手段教师活动活动一、教学情境引入电气装修工程中，导线的连接是一种最基本而又最关键的操作工艺，许多电气事故的根本原因，往往是由于导线连多媒接质量不高引起体展的。
对导线连接的示基本要求是：接触紧密，接触电阻小，接头处的机械强度不低于原导线机械强度的80%，接头处的绝缘强度要与原导线一样。
一、认识导线1、导线是传递和输送电流的载体。
多媒2、导线的分类体图1）按导线外面有无绝片展缘保护层，导线可分示为绝缘导线和裸导线。
2）按材质，导线可分讲解、引导教师通过多媒体辅助教学让学生了解身边常见的导线。
强调所学技能的实聆听、效性，增看强学生对所学知识的兴趣通过图片和实物样板，让学生认识身观看、边各种导聆听、线，增强学生第一感性认识。
1为铜（ T ）、铝（ L ）、钢（ G）。
3）按绝缘材料，导线可分为橡胶和塑料导线。
4）按形状，导线可分为平行线、绞线、花线等。
5）按股数，导线可分为单股、双股、三股、四股、五股及多股导线。
6）按用途，导线可分为磁力线和电力线。
二．导线的剥切1、断线主要工具有钢丝钳、断线钳、尖嘴钳等。
演示动作：在断切较硬的铁丝时，右腿抬起，右手持钳往下压，左手持线往上抬。
2、剥线。
多媒要工具有钢丝钳、剥体辅线钳、电工刀等。
（ 1）截面大于 4mm 2助教学、的塑料线可用电工刀演剥绝缘层。
汽车用导线是车辆电气系统中的重要组成部分，它负责传输电能，连接各个电气设备。
根据用途和材质的不同，汽车用导线可以分为多种类型，同时在车辆电气系统中有着广泛的应用。
首先，根据用途的不同，汽车用导线主要分为以下几类：1. **起动电路导线：** 用于连接电瓶和发动机起动电机的导线，承担启动发动机时的高电流负荷。
2. **充电电路导线：** 连接发电机和电瓶，将发电机产生的电能充电至电瓶，保证电瓶始终处于充足状态。
3. **点火系统导线：** 用于连接点火系统中的各个部件，如点火线圈、点火开关等，确保发动机正常点火。
4. **照明系统导线：** 用于连接车辆各个照明设备，包括前照灯、尾灯、转向灯等，提供车辆照明功能。
5. **信号导线：** 用于连接各个电子控制单元（ECU）和传感器，传递车辆运行状态信息，如引擎控制单元、空气流量传感器等。
其次，根据导线的材质和结构，可以分为：1. **铜导线：** 铜是一种导电性能极佳的金属，常用于对导电性能要求较高的部位，如起动电路导线。
2. **铝导线：** 轻量化是汽车设计的趋势，铝导线因其较轻的重量成为一种替代选项，但在导电性能上稍逊于铜。
3. **绝缘导线：** 导线表面包覆有绝缘材料，用于防止导线之间短路或对车辆其他部件造成损害。
汽车用导线的应用非常广泛，主要集中在车辆的电气系统中。
这包括：1. **发动机室：** 起动电路导线、充电电路导线和点火系统导线都集中在发动机室，连接发动机、电瓶和点火系统。
2. **车内：** 照明系统导线和信号导线主要分布在车辆的车内，连接各类照明设备和电子控制单元。
3. **底盘：** 信号导线还连接着车辆的底盘部分，包括制动系统、悬挂系统等，以传递相关的信息和指令。
4. **后备箱：** 电气系统中的一部分导线会延伸至车辆的后备箱，以连接后备箱内的电子设备，如音响系统、车载充电器等。
总体而言，汽车用导线在车辆的电气系统中扮演着连接和传输电能的关键角色。
电气线路与接线大全方式图板前明线布线：手工布线时（非模型、模具配线），应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。
3、同一平面的导线应高低一致或前后一致，不能交叉。
当必须交叉时，可水平架空跨越，但必须属于走线合理。
4、布线应横平竖直，变换走向应垂直90°。
5、上下触点若不在同一垂直线下，不应采用斜线连接。
6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
8、布线时，严禁损伤线芯和导线绝缘。
9、导线截面积不同时，这将截面积大的放在下层，截面积小的放在上层10、多根导线布线时（主回路）应做到整体在同一水平面或同一垂直面。
11、如果线路简单可不套编码套管。
导线的颜色标志： 1、保护导线(PE)必须采用黄绿双色： 2、动力电路的中线(N)和中间线(M)必须是浅蓝色： 3、交流或直流动力电路应采用黑色： 4、交流控制电路采用红色： 5、直流控制电路采用蓝色： 6、用作控制电路联锁的导线,如果是与外边控制电路连接,而且当电源开关：断开仍带电时,应采用橘黄色或黄色：7、与保护导线连接的电路采用白色：一常用计算公式二灯具类三断路器、接触器控制回路四电动机五延时六热电偶。
一、导线的分类常用导线型号常用导线的型号1、国产导线的规格：（单位：平方毫米）0.3、0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240……2、常用绝缘电线的载流量选择：口诀：“10下五，100上二，25、35四、三界;70、95两倍半，穿管、温度八、九折;铜线升级算，裸线加一半。
”意思是：当铝导线截面积小于等于10平方毫米以下时，每平方毫米的许用电流约为5A；当铝导线截面积大于等于100平方毫米时，每平方毫米的许用电流约为2A；当铝导线截面积大于10平方毫米且小于等于25平方毫米时，每平方毫米的许用电流约为4A；当铝导线截面积大于等于35平方毫米小于70平方毫米时，每平方毫米的许用电流约为3A；当铝导线截面积为70平方毫米或95平方毫米时，每平方毫米的许用电流约为2.5A；如果穿管敷设，应打8折；如果环境温度超过35摄氏度时，应打九折；铜导线的许用电流大约与较大的一级的铝导线的许用电流相等；裸导线的许用电流可提高50%。
3、常用负载电流的计算机估算：（1）白炽灯和荧光灯电流的计算：白炽灯：4.5A/KW荧光灯：9A/KW（2）电动机电流的计算：单相电动机：8A/KW三相电动机：2A/KW(3)电焊机电流的计算：接入220V时：4.5A/KVA接入380V时：2.7A/KVA二导线截面积的选择一、一般铜线安全计算方法是：● 2.5 平方毫米铜电源线的安全载流量－－28 A● 4 平方毫米铜电源线的安全载流量－－35 A● 6 平方毫米铜电源线的安全载流量－－48 A●10 平方毫米铜电源线的安全载流量－－65 A●16 平方毫米铜电源线的安全载流量－－91 A●25 平方毫米铜电源线的安全载流量－－120 A二、如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
这只能作为估算,不是很准确。
三、下面是铜线在不同温度下的线径和所能承受的最大电流表格：四、导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）五、铜导线载流量与载流量(A)大致关系：导线截面(mm2 ) 1 1.5 2.5 4 6 10 16 25 35 载流量(A) 9 14 23 32 48 60 90 100 123六、RVV每百米导体电阻规格标准RVV2*0.5 ≤3.9 ΩRVV2*0.75 ≤1.95 ΩRVV2*1.0 ≤1.95 ΩRVV2*1.5 ≤1.33 ΩRVV2*2.0 ≤2.6 ΩRVV2*2.5 ≤0.798 Ω七、电源线(缆)的选用符合国家标准GB 5013《额定电压450/750 V级以下橡皮绝缘电缆》、GB 5023《额定电压450/750 V级以下聚氯乙烯绝缘电缆》要求，设备电源线的选取与其工作电流相关。
设备额定电流：1、电流≤3A的(功率≤660W)，电源线(铜芯)的标称横截面积应≥0.5 平方毫米2、电流＞3A且≤6A的(功率660W至1320W)，应选用电源线横截面积≥0.75平方毫米的；3、电流＞6A且≤10A的(功率1320W至2200W)，应选用电源线横截面积≥1平方毫米；4、电流＞10A且≤16A范围的(功率2200W至3520W)，电源线应用≥1.5平方毫米；5、电流16A至25A的(功率3520W至5500W)，则应用≥2.5平方毫米的。
导线与导线的连接线头与接线桩的连接三、导线与导线的连接1、单股铜芯导线的直线连接2、单股铜芯导线的T字形连接3、双股线的对接4、多股铜芯导线的直线连接5、多股铜芯导线的T字形连接6、不等径铜导线的对接7、单股线与多股线的T字分支连接8、软线与单股硬导线的连接9、铝芯导线用压接管压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。
②互相绞合2～3圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
2、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
②小截面的芯线可以不打结。
3、双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
4、多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。
②把两伞骨状线端隔根对叉，必须相对插到底。
③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。
⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。
⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。
⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。
⑧另一侧按步骤④～⑦方法进行加工。
5、多股铜芯导线的T字形连接以7股铜芯线为例说明多股铜芯导线的T字形连接方法①将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。
用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。
②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。
③钳平线端。
6、不等径铜导线的对接把细导线线头在粗导线线头上紧密缠绕5~6圈，弯折粗线头端部，使它压在缠绕层上，再把细线头缠绕3~4圈，剪去余端，钳平切口。
7、单股线与多股线的T字分支连接①在离多股线的左端绝缘层口3~5mm处的芯线上，用螺丝刀把多股芯线分成较均匀的两组（如7股线的芯线3、4分）。
②把单股芯线插入多股芯线的两组芯线中间，但单股芯线不可插到底，应使绝缘层切口离多股芯线约3mm的距离。
接着用钢丝钳把多股芯线的插缝钳平钳紧。
③把单股芯线按顺时针方向紧缠在多股芯线上，应使圈圈紧挨密排，绕足10圈；然后切断余端，钳平切口毛刺。
8、软线与单股硬导线的连接先将软线拧成单股导线，再在单股硬导线上缠绕7~8圈，最后将单股硬导线向后弯曲，以防止绑脱落。
9、铝芯导线用压接管压接①接线前，先选好合适的压接管，清除线头表面和压接管内辟上的氧化层和污物，涂上中性凡士林。
②将两根线头相对插入并穿出压接管，使两线端各自伸出压接管25~30mm。
③用压接钳压接。
④如果压接钢芯铝绞线，则应在两根芯线之间垫上一层铝质垫片。
压接钳在压接管上的压坑数目，室内线头通常为4个，室外通常为6个。
10、铝芯导线用沟线夹螺栓压接连接前，先用钢丝刷除去导线线头和沟线夹线槽内壁上的氧化层和污物，涂上凡士林锌膏粉（或中性凡士林），然后将导线线卡入线槽，旋紧螺栓，使沟线夹紧紧夹住线头而完成连接。
为防止螺栓松动，压紧螺栓上应套以弹簧垫圈。
二、线头与接线桩的连接1、单股芯线与针孔接线桩的连接2、单股芯线与平压式接线桩的连接3、多股芯线与针孔接线桩的连接4、多股芯线与平压式接线桩的连接5、软线线头与针孔接线桩的连接6、软线线头与平压式接线桩的连接7、头攻头在针孔接线桩上的连接8、头攻头在平压式接线桩上的连接9、线头与瓦形接线桩的连接1、单股芯线与针孔接线桩的连接连接时,最好按要求的长度将线头折成双股并排插入针孔,使压接螺钉顶紧在双股芯线的中间.如果线头较粗,双股芯线插不进针孔,也可将单股芯线直接插入,但芯线在插入针孔前,应朝着针孔上方稍微弯曲,以免压紧螺钉稍有松动线头就脱出。
2、单股芯线与平压式接线桩的连接先将线头弯成压接圈（俗称羊眼圈），再用螺钉压紧。
弯制方法如下：①离绝缘层根部约3mm处向外侧折角。
②按略大于螺钉直径弯曲圆弧。
③剪去芯线余端。
④修正圆圈成圆形。
连接时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺钉顶压时不致松散。
如果针孔过大，则可选一根直径大小相宜的导线作为绑扎线，在已绞紧的线头上紧紧地缠绕一层，使线头大小与针孔匹配后再进行压接。
如果线头过大，插不进针孔，则可将线头散开，适量剪去中间几股，然后将线头绞紧就可进行压接。
3、多股芯线与平压式接线桩的连接①先弯制压接圈，把离绝缘层根部约1/2处的芯线重新绞紧，越紧越好。
②绞紧部分的芯线，在离绝缘层根部１/3处向左外折角，然后弯曲圆弧。
③当圆弧弯曲得将成圆圈（剩下1/4）时，应将余下的芯线向右外折角，然后使其成圆形，捏平余下线端，使两端芯线平行。
④把散开的芯线按2、2、3根分成三组，将第一组2根芯线扳起，重直于芯线（要留出垫圈边宽）。
⑤按7股芯线直线对接的自缠法加工。
⑥成形。
4、软线线头与针孔接线桩的连接①把多股芯线作进一步绞紧，全根芯线端头不应有断股芯线露出端头而成为毛刺。
②按针孔深度折弯芯线，使之成为双根并列状。
③在芯线根部把余下芯线按顺时针方向缠绕在双根并列的芯线上，排列应紧密整齐。
④缠绕至芯线端头口剪去余端，并钳平不留毛刺，然后插入接线桩针孔内，拧紧螺钉。
5、软线线头与平压式接线桩的连接①把芯线作进一步绞紧。
②把芯线按顺时针方向围绕在接线桩的螺钉上，应注意芯线根部不可贴住螺钉，应相距3mm，围绕螺钉一圈后，余端应在芯线根部由上向下围绕一圈。
③把芯线余端再按顺时针方向围绕在螺钉上。
④把芯线余端围到芯线根部处收住，接着拧紧螺钉后扳起余端在根部切断，不应露毛刺和损伤下面的芯线。
6、头攻头在针孔接线桩上的连接①按针孔深度的两倍长度，并再加约5~6mm的芯线根部富余度，剥离导线连接点的绝缘层。
②在剥去绝缘层的芯线中间折成双根并列状态，并在两芯线根部反向折成90°转角。
③把双根并列的芯线端头插入针孔，并拧紧螺钉。
7、头攻头在平压式接线桩上的连接①接接线桩螺钉直径约6倍长度剥离导线连接点绝缘层。
②以剥去绝缘层芯线的中点为基准，按螺钉规格弯曲成压接圈后，用钢丝钳紧夹住压接圈根部，把两根部芯线互绞一转，使压接圈呈图示形状。
③把压接圈套入螺钉后拧紧。
8、线头与瓦形接线桩的连接①先将已去除氧化层和污物的线头弯成U形。
②将其卡入瓦形接线桩内进行压接。
