导线的连接导线连接的方法很多，下面介绍几种常用的连接方法。
1.铜铜相接（铜线与铜线连接）根据铜芯导线股数的不同，有以下几种连接方法：1）单股铜芯导线的直线连接方法，见表4⁃5。
2）单股铜芯导线的T字分支连接，见表4⁃6。
3）7股铜芯导线的直线连接，见表4⁃7。
4）7股铜芯导线的T字连接。
5）焊接连接法。
截面积为10mm2及以下的铜芯导线接头，可用30～150W电烙铁进行锡焊。
锡焊前，在芯线表面涂一层无酸焊锡膏，待电烙铁烧热后即可锡焊。
截面积为16mm2及其以上的铜芯导线采用浇焊法，首先在化锡锅内用喷灯加热锡，达到一定温度后，表面呈磷黄色，然后将导线接头放在化锡锅上方，用勺盛熔锡浇接头处，如图4⁃1所示。
开始，接头温度低，锡在接头上流动性差，继续浇下去，使接头温度升高。
直至全部焊牢，擦除焊渣，使接头便面光滑。
2.铝铝相接（铝线与铝线的连接）铝金属材料易氧化，且铝氧化膜的电阻率大，铝导线不宜采用铜导线的连接方法。
单股铝芯线一般采用螺钉压接法连接，如图4⁃2所示。
多股铝芯线常采用压接管压接法连接，如图4⁃3 所示。
3、铜铝（铜线与铝线）相接铜铝导线连接时，由于材料不同，不可忽视电化腐蚀问题。
如果简单地用绞接或绑接方法使两者直接连接，则铜、铝间的电化腐蚀会引起接触电阻增大而造成接头过热。
实践表明铜铝相接时，最好的办法采用压接和焊接的方法。
即用一个管子压接的办法，或者用焊接的方法进行。
如图4⁃4所示。
4.导线恢复绝缘层导线的绝缘层破损后，必须恢复；导线连接后，也需恢复绝缘。
恢复后的绝缘强度应不低于原有绝缘层的绝缘强度。
通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料。
绝缘带的包缠方法如下：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后才可进入无绝缘层的芯线部分，如图4⁃5a所示。
包缠后，黄蜡带与导线保持约55°的倾斜角，每圈压叠带宽的1/2，如图4⁃5b所示。
包缠一层黄蜡带后，将黑胶带接在黄蜡带的尾端，按另一斜叠方向包缠一层黑胶布，也要每圈压叠带宽的1/2，如图4⁃5c、d所示。
电工最全的电线连接方法(图文)
⑤按7股芯线直线对接的自 缠法加工。
⑥成形。
软线线头与针孔接线桩的连接
①把多股芯线作进一步绞 紧，全根芯线端头不 应有断股芯线露出端 头而成为毛刺。 ②按针孔深度折弯芯线， 使之成为双根并列状。 ③在芯线根部把余下芯线 按顺时针方向缠绕在 双根并列的芯线上， 排列应紧密整齐。 ④缠绕至芯线端头口剪去 余端，并钳平不留毛 刺，然后插入接线桩 针孔内，拧紧螺钉。
软线线头与平压式接线桩的连接
①把芯线作进一步绞紧。
②把芯线按顺时针方向围绕在接线 桩的螺钉上，应注意芯线根部 不可贴住螺钉，应相距3mm， 围绕螺钉一圈后，余端应在芯 线根部由上向下围绕一圈。 ③把芯线余端再按顺时针方 向围绕在螺钉上。 ④把芯线余端围到芯线根部处收 住，接着拧紧螺钉后扳起余 端在根部切断，不应露毛刺 和损伤下面的芯线 。
铝芯导线用沟线夹螺栓压接
连接前，先用钢丝刷除去导线线头和沟线夹线槽内 壁上的氧化层和污物，涂上凡士林锌膏粉（或 中性凡士林），然后将导线线卡入线槽，旋紧 螺栓，使沟线夹紧紧夹住线头而完成连接。为 防止螺栓松动，压紧螺栓上应套以弹簧垫圈。
二、线头与接线桩的连接
• • • • • • • • • 单股芯线与针孔接线桩的连接 单股芯线与平压式接线桩的连接 多股芯线与针孔接线桩的连接 多股芯线与平压式接线桩的连接 软线线头与针孔接线桩的连接 软线线头与平压式接线桩的连接 头攻头在针孔接线桩上的连接 头攻头在平压式接线桩上的连接 线头与瓦形接线桩的连接
①在离多股线的左端绝缘层口 3~5mm处的芯线上，用螺丝 刀把多股芯线分成较均匀的 两组（如7股线的芯线3、4 分）。 ②把单股芯线插入多股芯线的两 组芯线中间，但单股芯线不 可插到底，应使绝缘层切口 离多股芯线约3mm的距离。 接着用钢丝钳把多股芯线的 插缝钳平钳紧。 ③把单股芯线按顺时针方向紧 缠在多股芯线上，应使圈 圈紧挨密排，绕足10圈； 然后切断余端，钳平切口 毛刺。
20种导线标准连接方法 图文
20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。
2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
常用导线的连接方法

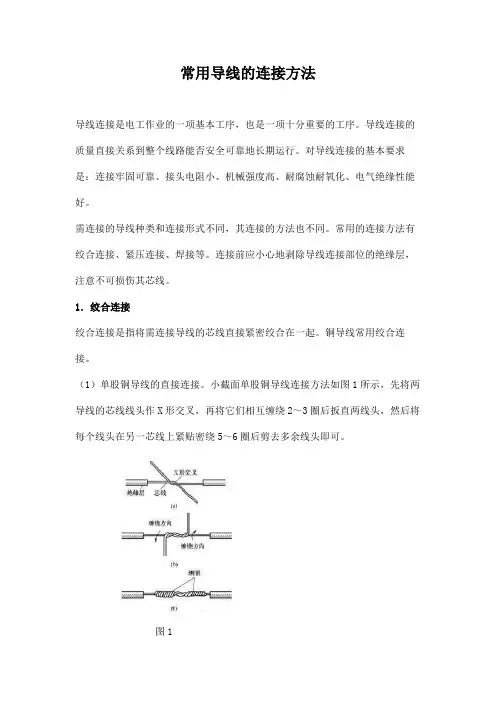

常用导线的连接方法导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
导线连接方法
导线连接方法
对于导线的连接方法，有几种常见的方式可以选择。
下面将介绍其中几种常用的连接方法：
1. 绞合连接：将两根导线的裸露部分相互绞合在一起，然后用绝缘胶带或绝缘套管进行包裹，以确保连接的可靠性和安全性。
2. 焊接连接：通过焊接的方式将两根导线连接在一起。
这种连接方式通常在高温或高频率环境下使用，因为焊接连接可以提供较低的电阻和更好的信号传输质量。
3. 螺旋连接：使用螺丝或螺母将导线连接在一起。
这种连接方式适用于需要频繁更换或重新连接导线的情况，因为它可以提供易于拆卸和装配的功能。
4. 插接连接：使用插头和插座将导线连接在一起。
这种连接方式通常用于低电压的电路中，因为它可以提供方便的插拔功能，并且有较高的安全性。
除了上述几种常见的连接方法外，还有其他特殊的连接方式，如绝缘子连接、压接连接等。
选择适当的连接方法应该根据具体的应用场景和导线的特性来决定，以确保连接的可靠性、稳定性和安全性。
导线的连接方法有几种
导线的连接方法有几种
导线的连接方法主要有以下几种：
1. 直接连接：两根导线末端直接接触，然后通过焊接、扎线帽等方法固定连接。
2. 焊接连接：使用电弧焊、气焊、激光焊等方法将两段导线末端熔化并相互融合，形成牢固的连接。
3. 螺纹连接：通过螺纹结构将两根导线末端紧密连接在一起，常用于管道连接、机械连接等场合。
4. 端子连接：使用电线端子将导线末端固定在端子上，然后通过螺丝或螺母进行连接。
5. 插接连接：使用插针、插座等连接器将导线末端与其他设备连接起来。
这些连接方法可以根据实际需求和应用场合进行选择，不同的连接方法具有不同的优缺点，适用于不同的工程或应用环境。

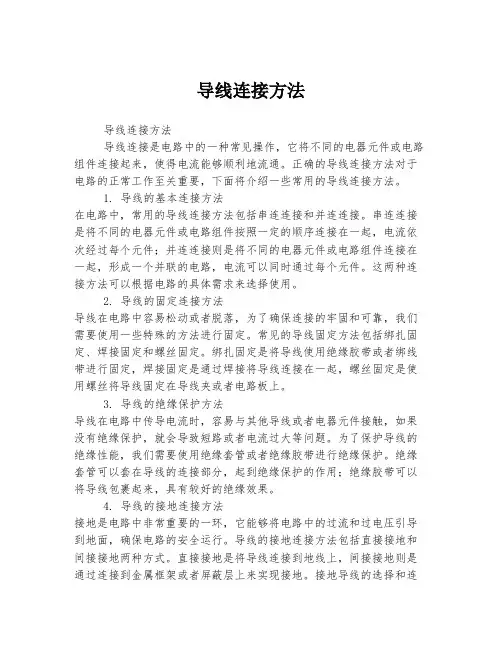

导线连接方法
导线连接方法导线连接方法导线连接是电路中的一种常见操作，它将不同的电器元件或电路组件连接起来，使得电流能够顺利地流通。
正确的导线连接方法对于电路的正常工作至关重要，下面将介绍一些常用的导线连接方法。
1. 导线的基本连接方法在电路中，常用的导线连接方法包括串连连接和并连连接。
串连连接是将不同的电器元件或电路组件按照一定的顺序连接在一起，电流依次经过每个元件；并连连接则是将不同的电器元件或电路组件连接在一起，形成一个并联的电路，电流可以同时通过每个元件。
这两种连接方法可以根据电路的具体需求来选择使用。
2. 导线的固定连接方法导线在电路中容易松动或者脱落，为了确保连接的牢固和可靠，我们需要使用一些特殊的方法进行固定。
常见的导线固定方法包括绑扎固定、焊接固定和螺丝固定。
绑扎固定是将导线使用绝缘胶带或者绑线带进行固定，焊接固定是通过焊接将导线连接在一起，螺丝固定是使用螺丝将导线固定在导线夹或者电路板上。
3. 导线的绝缘保护方法导线在电路中传导电流时，容易与其他导线或者电器元件接触，如果没有绝缘保护，就会导致短路或者电流过大等问题。
为了保护导线的绝缘性能，我们需要使用绝缘套管或者绝缘胶带进行绝缘保护。
绝缘套管可以套在导线的连接部分，起到绝缘保护的作用；绝缘胶带可以将导线包裹起来，具有较好的绝缘效果。
4. 导线的接地连接方法接地是电路中非常重要的一环，它能够将电路中的过流和过电压引导到地面，确保电路的安全运行。
导线的接地连接方法包括直接接地和间接接地两种方式。
直接接地是将导线连接到地线上，间接接地则是通过连接到金属框架或者屏蔽层上来实现接地。
接地导线的选择和连接方法需要根据实际情况进行合理选择。
5. 导线的继电器连接方法在电路中，继电器通常用于控制较大功率的电器设备，它能够通过较小的电流来控制较大功率的电路。
导线的继电器连接方法需要根据具体的继电器型号和电路要求来确定，通常需要注意正确连接继电器的控制端和输入端。
导线连接常用法

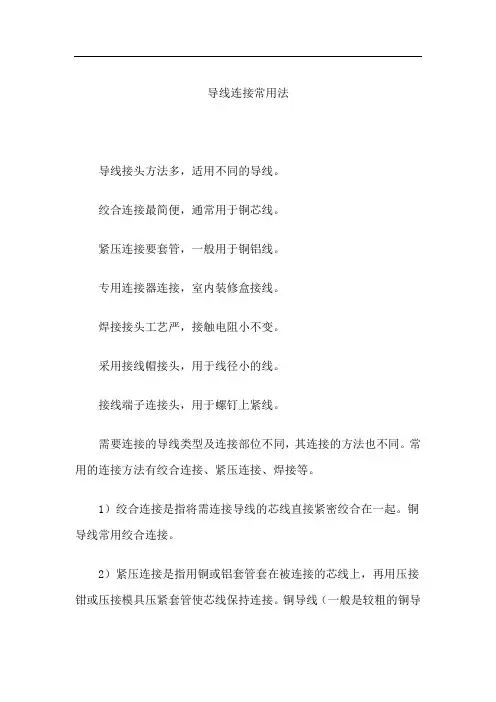

导线连接常用法
