电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

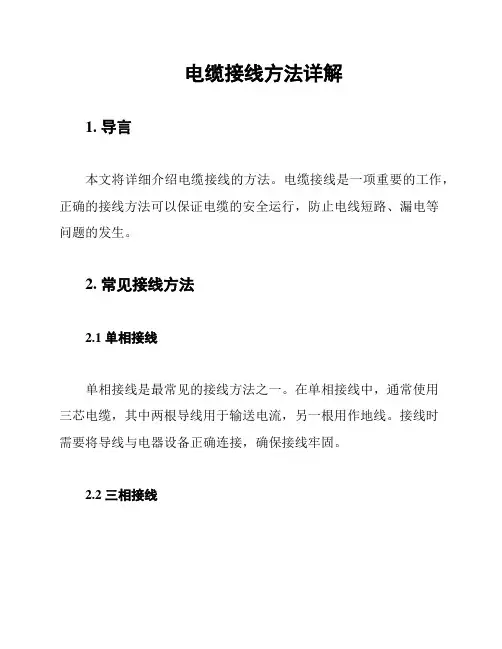

电缆接线方法详解1. 导言本文将详细介绍电缆接线的方法。
电缆接线是一项重要的工作，正确的接线方法可以保证电缆的安全运行，防止电线短路、漏电等问题的发生。
2. 常见接线方法2.1 单相接线单相接线是最常见的接线方法之一。
在单相接线中，通常使用三芯电缆，其中两根导线用于输送电流，另一根用作地线。
接线时需要将导线与电器设备正确连接，确保接线牢固。
2.2 三相接线三相接线适用于大功率电器设备。
在三相接线中，使用四芯电缆，其中三根导线分别用于三相电流的传输，另一根用作地线。
接线时需要清楚每根导线的功能，确保正确连接。
2.3 网线接线网线接线用于网络设备之间的连接。
常见的网线接线方法有直连和交叉连接两种。
直连用于连接不同类型的设备，如电脑和路由器；交叉连接用于连接相同类型的设备，如电脑与电脑之间的连接。
3. 接线步骤3.1 准备工作在进行电缆接线之前，需要进行一些准备工作。
首先，确认所需的电缆类型和规格，选择合适的接线工具和材料。
其次，确保电源已关闭，避免触电危险。
3.2 进行接线根据所需的接线方法，进行相应的接线步骤。
将导线剥去绝缘层，露出足够的导线长度。
然后，将导线与电器设备的接线端子相连接，使用螺丝或插头固定导线。
3.3 测试与检查完成接线后，需要进行测试与检查，确保接线正确并且没有故障。
可以使用万用表等工具进行电阻、电压等测试，确保电缆的连接质量良好。
4. 注意事项在进行电缆接线时，需要注意以下事项：- 确保电源已关闭，避免触电危险。
- 注意导线的颜色和标识，确保正确连接。
- 不要在潮湿或有水的环境下进行接线。
- 注意接线的牢固性，避免松动导致接触不良。
5. 结论本文详细介绍了电缆接线的方法。
在进行接线时，需要选择合适的接线方法，遵循正确的接线步骤，并注意安全事项。
正确的接线方法可以确保电缆的安全运行，提高设备的可靠性和稳定性。

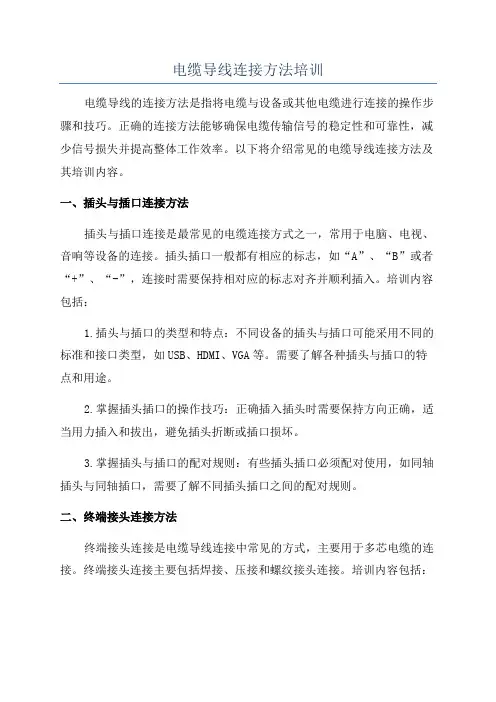

电缆导线连接方法培训电缆导线的连接方法是指将电缆与设备或其他电缆进行连接的操作步骤和技巧。
正确的连接方法能够确保电缆传输信号的稳定性和可靠性，减少信号损失并提高整体工作效率。
以下将介绍常见的电缆导线连接方法及其培训内容。
一、插头与插口连接方法插头与插口连接是最常见的电缆连接方式之一，常用于电脑、电视、音响等设备的连接。
插头插口一般都有相应的标志，如“A”、“B”或者“+”、“-”，连接时需要保持相对应的标志对齐并顺利插入。
培训内容包括：1.插头与插口的类型和特点：不同设备的插头与插口可能采用不同的标准和接口类型，如USB、HDMI、VGA等。
需要了解各种插头与插口的特点和用途。
2.掌握插头插口的操作技巧：正确插入插头时需要保持方向正确，适当用力插入和拔出，避免插头折断或插口损坏。
3.掌握插头与插口的配对规则：有些插头插口必须配对使用，如同轴插头与同轴插口，需要了解不同插头插口之间的配对规则。
二、终端接头连接方法终端接头连接是电缆导线连接中常见的方式，主要用于多芯电缆的连接。
终端接头连接主要包括焊接、压接和螺纹接头连接。
培训内容包括：1.焊接接头连接方法：学习使用焊锡和焊台进行接头焊接的操作方法和技巧，需要熟悉焊接工具的使用和操作规范，记住焊接接头的正确焊接顺序和步骤。
2.压接接头连接方法：研究使用压接钳、压接设备和压接工具进行接头压接的操作方法和技巧，需要了解不同压接接头的特点和适用范围，确保压接接头的质量和可靠性。
3.螺纹接头连接方法：学习使用螺纹接头进行连接的操作方法和技巧，需要了解螺纹接头的安装规范、连接扭矩和密封性等要点，确保螺纹接头的稳定性和可靠性。
三、端子连接方法端子连接方法一般用于电缆的终端处理，包括电缆的剥线、裸露导线的处理和端子的安装等。
培训内容包括：1.电缆的剥线方法：掌握不同类型电缆的剥线工具和剥线方法，了解剥线长度和剥离外层绝缘层的要求，学习剥线后的电缆外绝缘层处理技巧。
电缆接线方法电缆接线是一项重要的电气工作，正确的接线方法可以确保电缆系统的安全和可靠运行。
在进行电缆接线时，需要注意一些关键的步骤和技巧，以确保接线工作的质量和安全性。
本文将介绍一些常见的电缆接线方法，希望能为您的工作提供一些帮助。
首先，进行电缆接线前，需要对电缆进行检查，确保电缆的外皮完好无损，没有裸露的金属线或者损坏的绝缘层。
如果发现电缆有损坏，需要及时更换，以免造成安全隐患。
接下来，根据需要选择合适的接线工具，通常情况下，我们会使用绝缘剥线钳、压线钳、螺丝刀等工具。
在使用工具时，需要确保工具的绝缘性能良好，以免发生漏电事故。
接着，根据接线图纸或者接线要求，正确地剥开电缆的外皮，露出金属导线。
在剥线时，需要注意不要损坏金属导线，同时要避免剥线过多，以免影响接线的质量。
然后，根据接线要求，将导线进行分类，通常情况下，我们会将同类导线进行分类，以便于后续的接线工作。
在分类时，需要确保导线之间不发生短路或者接触不良的情况。
接下来，根据接线要求，使用绝缘剥线钳将导线的绝缘层剥开一定长度，露出金属导线。
在剥开绝缘层时，需要确保剥线的长度符合要求，以免影响接线的牢固性和可靠性。
然后，根据接线要求，将导线进行连接，通常情况下，我们会使用压线钳将导线连接起来。
在连接导线时，需要确保连接牢固，导线之间不发生松动或者脱落的情况。
最后，进行接线的绝缘处理，通常情况下，我们会使用绝缘胶带或者绝缘套管对接线部位进行绝缘处理，以确保接线部位不发生漏电或者短路的情况。
在进行电缆接线时，需要注意一些安全事项，如佩戴绝缘手套、确保工作场所干燥、避免在潮湿的环境中进行接线等。
同时，需要严格按照接线要求进行操作，避免出现接线错误导致的安全事故。
总之，电缆接线是一项重要的电气工作，正确的接线方法可以确保电缆系统的安全和可靠运行。
希望本文介绍的电缆接线方法能为您的工作提供一些帮助，同时也希望大家在进行电缆接线时能够严格遵守安全规定，确保工作的安全和质量。
电缆对接方法
首先，我们来讨论一下焊接对接方法。
焊接是一种常见的电缆
对接方法，适用于金属导线的连接。
在进行焊接对接时，首先需要
将两根电缆的绝缘层去除，然后将裸露的导线进行清洁，确保表面
光滑和干净。
接着，将两根导线交叉放置，并用焊锡进行焊接。
焊
接完成后，使用绝缘胶带或热缩套管对焊接部位进行包裹，以确保
绝缘和防水。
其次，压接对接方法也是常见的一种。
压接对接方法适用于铝
制或铜制导线的连接。
在进行压接对接时，首先需要使用专用的压
接工具，将两根电缆的绝缘层去除，然后将裸露的导线插入压接端
子中，使用压接工具进行压接。
压接完成后，同样需要使用绝缘胶
带或热缩套管进行包裹，以确保绝缘和防水。
另外，螺栓对接方法也是一种常见的电缆对接方式。
螺栓对接
方法适用于较粗的电缆或需要频繁拆卸的场合。
在进行螺栓对接时，首先需要将两根电缆的绝缘层去除，然后将裸露的导线分别固定在
螺栓端子上，通过螺母将两根导线连接在一起。
连接完成后，需要
使用扭力扳手对螺栓进行适当的拧紧，以确保连接牢固。
最后，插接对接方法适用于需要频繁拆卸的场合。
在进行插接
对接时，首先需要将两根电缆的插头和插座对准，然后插入插座中，确保插头和插座之间的接触良好。
插接完成后，可以使用扭力扳手
对插头进行适当的拧紧，以确保连接牢固。
总的来说，不同的电缆对接方法适用于不同的场合和要求。
在
进行电缆对接时，需要根据实际情况选择合适的对接方法，并严格
按照操作规程进行操作，以确保对接的安全和可靠性。
电缆接线方法详解电缆接线是指将电缆与其他设备或电源连接起来的过程。
正确的接线方法能够确保电缆传输电能的安全和稳定。
下面将详细介绍电缆接线的方法。
1. 预备工作在进行电缆接线之前，需要进行一些预备工作。
首先，确认所需的电缆类型和规格。
然后，检查电缆的绝缘情况，确保没有损坏或裸露的部分。
此外，清洁和处理电缆的连接端，以确保良好的接触。
2. 工具和材料常见的电缆接线所需的工具和材料包括：- 绝缘剥离钳：用于剥离电缆绝缘层，露出导线。
- 手套和眼镜：用于保护操作人员的安全。
- 接线端子：用于连接电缆和设备。
- 螺丝刀和钳子：用于固定和连接接线端子。
3. 单芯电缆接线方法单芯电缆是指只有一根导线的电缆。
接线方法如下：1. 使用绝缘剥离钳剥离电缆两端的绝缘层，露出导线。
2. 将导线插入接线端子中，并确保导线与接线端子良好接触。
3. 使用螺丝刀或钳子固定接线端子，确保连接稳固。
4. 多芯电缆接线方法多芯电缆是指有多根导线的电缆。
接线方法如下：1. 使用绝缘剥离钳剥离电缆两端的绝缘层，露出各个导线。
2. 根据接线需求，将各个导线分别插入相应的接线端子中。
3. 确保每根导线与接线端子良好接触，并使用螺丝刀或钳子固定接线端子。
5. 接地电缆接线方法接地电缆是用于接地保护的电缆。
接线方法如下：1. 确定接地点的位置，并清洁接地点。
2. 使用绝缘剥离钳剥离接地电缆的绝缘层，露出导线。
3. 将导线连接到接地点，并确保良好接触。
4. 使用螺丝刀或钳子固定接线端子，确保连接稳固。
以上就是电缆接线的方法详解。
在进行接线时，务必确保操作安全，遵循相关的安全规范和标准。
如果遇到复杂的接线情况，建议寻求专业人士的帮助。
