很全的水泵安装图解

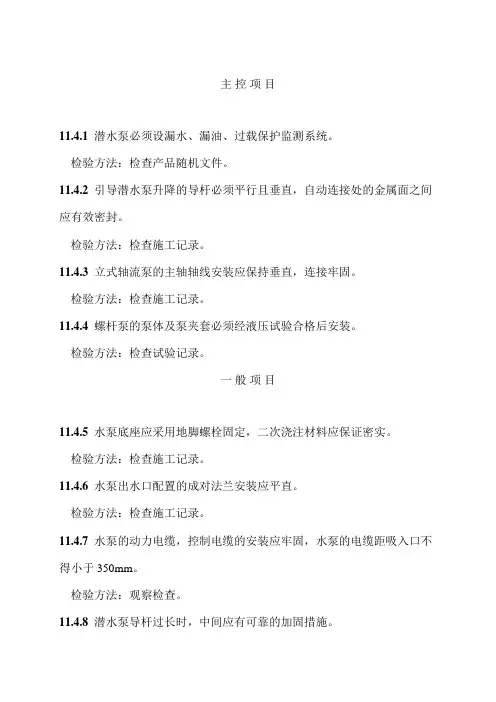

主控项目
11.4.1潜水泵必须设漏水、漏油、过载保护监测系统。

检验方法：检查产品随机文件。

11.4.2引导潜水泵升降的导杆必须平行且垂直，自动连接处的金属面之间应有效密封。

检验方法：检查施工记录。

11.4.3立式轴流泵的主轴轴线安装应保持垂直，连接牢固。

检验方法：检查施工记录。

11.4.4螺杆泵的泵体及泵夹套必须经液压试验合格后安装。

检验方法：检查试验记录。

一般项目
11.4.5水泵底座应采用地脚螺栓固定，二次浇注材料应保证密实。

检验方法：检查施工记录。

11.4.6水泵出水口配置的成对法兰安装应平直。

检验方法：检查施工记录。

11.4.7水泵的动力电缆，控制电缆的安装应牢固，水泵的电缆距吸入口不得小于350mm。

检验方法：观察检查。

11.4.8潜水泵导杆过长时，中间应有可靠的加固措施。

检验方法：观察检查。

11.4.9离心泵、轴流泵、螺杆泵、螺旋泵等水泵安装允许偏差应符合表11.4.9的规定。

11.4.10螺旋泵与导流槽间隙应符合设计要求，允许偏差应为±2mm。

检验方法：检查施工记录。

立式水泵安装图集
以下几款立式水泵安装图集供施工方或用户参考安装【GDL系列立式多级管道离心泵】安装尺寸图：
GDL立式多级管道泵价格
【GW型立式管道排污泵】安装尺寸图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【LW型立式无堵塞排污泵】安装尺寸图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【LW型立式无堵塞排污泵】安装示意图：
YW液下式、LW直立式、GW管道式系列排污泵价格
【NL系列立式泥浆泵】安装盘尺寸图：
NL型污水泥浆泵价格
【NL系列立式泥浆泵】安装示意图：
NL型污水泥浆泵价格
【YG型立式管道油泵】安装尺寸图：
ISG、IRG、IHG、YG、IHGB立式、ISW卧式单级单吸管道离心泵价格。

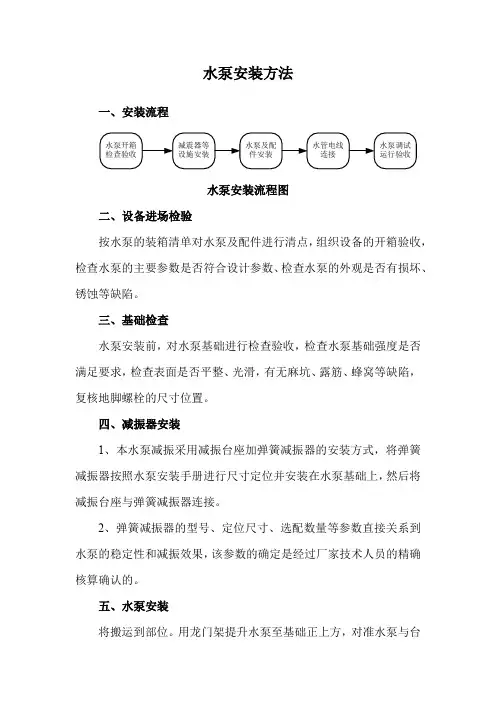

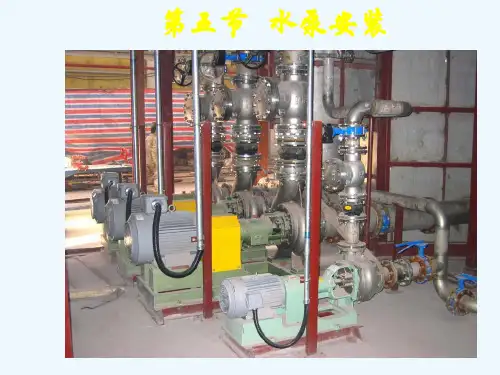

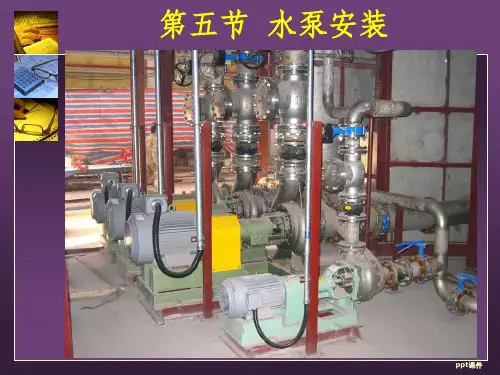

水泵安装方法
一、安装流程
水泵安装流程图
二、设备进场检验
按水泵的装箱清单对水泵及配件进行清点，组织设备的开箱验收，检查水泵的主要参数是否符合设计参数、检查水泵的外观是否有损坏、锈蚀等缺陷。

三、基础检查
水泵安装前，对水泵基础进行检查验收，检查水泵基础强度是否满足要求，检查表面是否平整、光滑，有无麻坑、露筋、蜂窝等缺陷，复核地脚螺栓的尺寸位置。

四、减振器安装
1、本水泵减振采用减振台座加弹簧减振器的安装方式，将弹簧减振器按照水泵安装手册进行尺寸定位并安装在水泵基础上，然后将减振台座与弹簧减振器连接。

2、弹簧减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定是经过厂家技术人员的精确核算确认的。

五、水泵安装
将搬运到部位。

用龙门架提升水泵至基础正上方，对准水泵与台
座的螺栓孔，缓慢放下水泵，连接水泵与减振台座，调整水泵水平。

六、管道连接
管道连接时检查管道与水泵接口对中情况，先安装管道、阀门，最后进行软接头的安装。

软接头在自由状态下连接，管道有独立支撑，不得将受力传递到软接头和水泵上。

七、安装注意事项
水泵安装时，相应管道、阀部件安装位置一致，保持美观。

水泵安装位置靠近建筑物时，预留足够的检修空间。

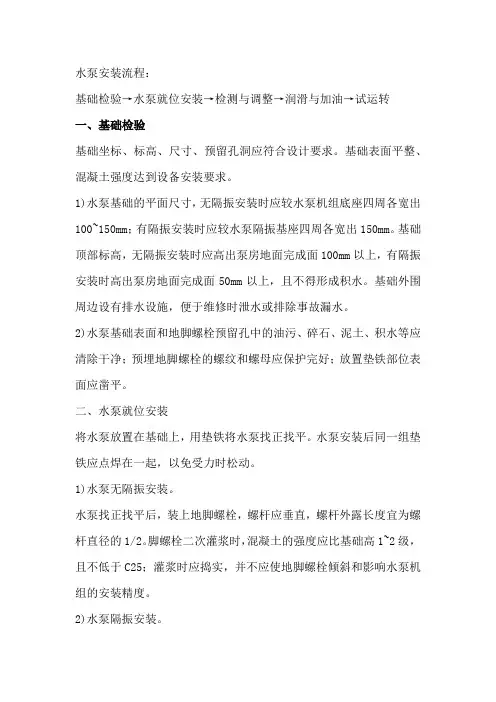

水泵安装流程：基础检验→水泵就位安装→检测与调整→润滑与加油→试运转一、基础检验基础坐标、标高、尺寸、预留孔洞应符合设计要求。

基础表面平整、混凝土强度达到设备安装要求。

1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。

基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。

基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。

2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。

二、水泵就位安装将水泵放置在基础上，用垫铁将水泵找正找平。

水泵安装后同一组垫铁应点焊在一起，以免受力时松动。

1)水泵无隔振安装。

水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。

脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。

2)水泵隔振安装。

①卧式水泵隔振安装卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器。

②立式水泵隔振安装立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。

③水泵机组底座和减振基座或钢垫板之间采用刚性联接。

④减振垫或减振器的型号规格、安装位置应符合设计要求。

同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。

⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。

当水泵机组减振器(垫)安装后，在安装水泵机组进出水管道、配件及附件时，亦必须采取防止水泵机组倾斜的措施，以确保安全施工。

3)大型水泵现场组装大型水泵的水泵与电机分离需在现场组装时，注意事项如下：①在混凝土基础上按照设计图纸制作型钢支架，并用地脚螺栓固定在基础上，进行粗水平。

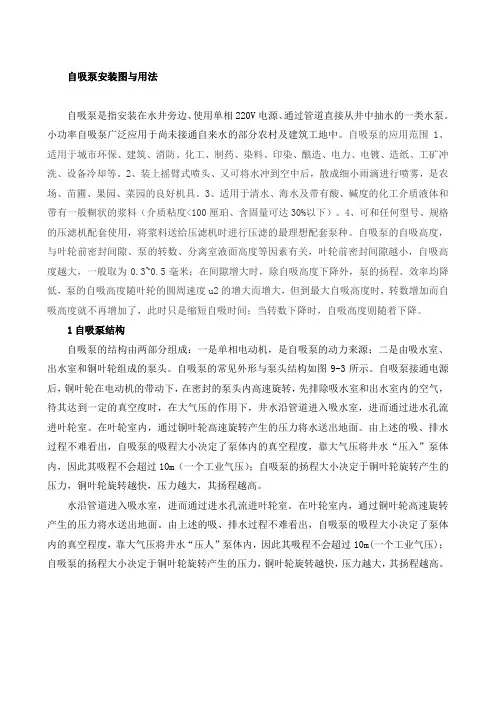

自吸泵安装图与用法自吸泵是指安装在水井旁边、使用单相220V电源、通过管道直接从井中抽水的一类水泵。

小功率自吸泵广泛应用于尚未接通自来水的部分农村及建筑工地中。

自吸泵的应用范围1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。

2、装上摇臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、菜园的良好机具。

3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度<100厘珀、含固量可达30%以下）。

4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机时进行压滤的最理想配套泵种。

自吸泵的自吸高度，与叶轮前密封间隙、泵的转数、分离室液面高度等因素有关，叶轮前密封间隙越小，自吸高度越大，一般取为0.3~0.5毫米；在间隙增大时，除自吸高度下降外，泵的扬程、效率均降低，泵的自吸高度随叶轮的圆周速度u2的增大而增大，但到最大自吸高度时，转数增加而自吸高度就不再增加了，此时只是缩短自吸时间；当转数下降时，自吸高度则随着下降。

1自吸泵结构自吸泵的结构由两部分组成：一是单相电动机，是自吸泵的动力来源；二是由吸水室、出水室和铜叶轮组成的泵头。

自吸泵的常见外形与泵头结构如图9-3所示。

自吸泵接通电源后，铜叶轮在电动机的带动下，在密封的泵头内高速旋转，先排除吸水室和出水室内的空气，待其达到一定的真空度时，在大气压的作用下，井水沿管道进入吸水室，进而通过进水孔流进叶轮室。

在叶轮室内，通过铜叶轮高速旋转产生的压力将水送出地面。

由上述的吸、排水过程不难看出，自吸泵的吸程大小决定了泵体内的真空程度，靠大气压将井水“压入”泵体内，因此其吸程不会超过10m（一个工业气压）；自吸泵的扬程大小决定于铜叶轮旋转产生的压力，铜叶轮旋转越快，压力越大，其扬程越高。

水沿管道进入吸水室，进而通过进水孔流进叶轮室。

在叶轮室内，通过铜叶轮高速旋转产生的压力将水送出地面。

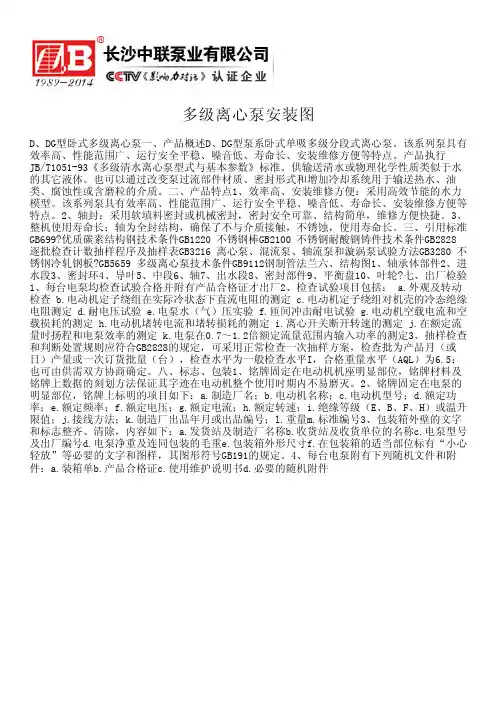

多级离心泵安装图D、DG型卧式多级离心泵一、产品概述D、DG型泵系卧式单吸多级分段式离心泵。

该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

二、产品特点1、效率高、安装维修方便：采用高效节能的水力模型。

该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

2、轴封：采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

3、整机使用寿命长：轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

三、引用标准GB699?优质碳素结构钢技术条件GB1220 不锈钢棒GB2100 不锈钢耐酸钢铸件技术条件GB2828逐批检查计数抽样程序及抽样表GB3216 离心泵、混流泵、轴流泵和漩涡泵试验方法GB3280 不锈钢冷轧钢板?GB5659 多级离心泵技术条件GB9112钢制管法兰六、结构图1、轴承体部件2、进水段3、密封环4、导叶5、中段6、轴7、出水段8、密封部件9、平衡盘10、叶轮?七、出厂检验1、每台电泵均检查试验合格并附有产品合格证才出厂2、检查试验项目包括： a.外观及转动检查 b.电动机定子绕组在实际冷状态下直流电阻的测定 c.电动机定子绕组对机壳的冷态绝缘电阻测定 d.耐电压试验 e.电泵水（气）压实验 f.匝间冲击耐电试验 g.电动机空载电流和空载损耗的测定 h.电动机堵转电流和堵转损耗的测定 i.离心开关断开转速的测定 j.在额定流量时扬程和电泵效率的测定 k.电泵在0.7～1.2倍额定流量范围内输入功率的测定3、抽样检查和判断处置规则应符合GB2828的规定，可采用正常检查一次抽样方案，检查批为产品月（或日）产量或一次订货批量（台），检查水平为一般检查水平I，合格重量水平（AQL）为6.5；也可由供需双方协商确定。

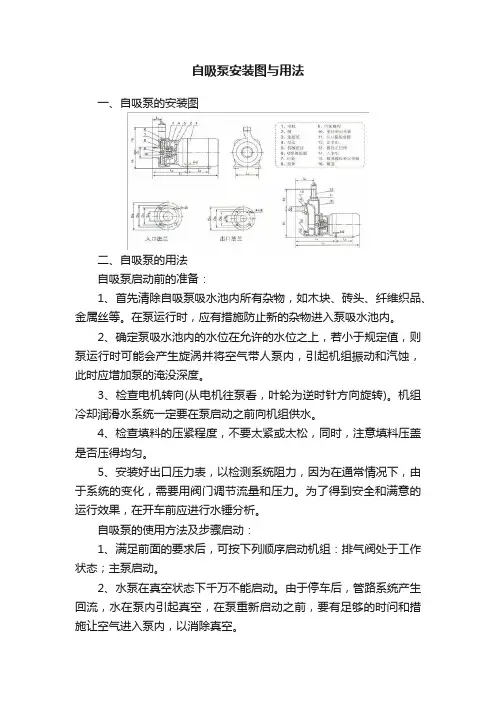

自吸泵安装图与用法一、自吸泵的安装图二、自吸泵的用法自吸泵启动前的准备：1、首先清除自吸泵吸水池内所有杂物，如木块、砖头、纤维织品、金属丝等。

在泵运行时，应有措施防止新的杂物进入泵吸水池内。

2、确定泵吸水池内的水位在允许的水位之上，若小于规定值，则泵运行时可能会产生旋涡并将空气带人泵内，引起机组振动和汽蚀，此时应增加泵的淹没深度。

3、检查电机转向(从电机往泵看，叶轮为逆时针方向旋转)。

机组冷却润滑水系统一定要在泵启动之前向机组供水。

4、检查填料的压紧程度，不要太紧或太松，同时，注意填料压盖是否压得均匀。

5、安装好出口压力表，以检测系统阻力，因为在通常情况下，由于系统的变化，需要用阀门调节流量和压力。

为了得到安全和满意的运行效果，在开车前应进行水锤分析。

自吸泵的使用方法及步骤启动：1、满足前面的要求后，可按下列顺序启动机组：排气阀处于工作状态；主泵启动。

2、水泵在真空状态下千万不能启动。

由于停车后，管路系统产生回流，水在泵内引起真空，在泵重新启动之前，要有足够的时问和措施让空气进入泵内，以消除真空。

3、在泵启动和运行时，应考虑避免水锤现象的发生。

为了得到安全和满意的运行效果，不同管路装置采用不同的启动方法。

4、采用一个双速电动阀门，泵和阀门同时启动，阀门在1 5s内全开。

阀门与泵电机联锁，当阀门关闭至30。

时，泵电机断开电源，阀门关闭时间不少于45s。

泵排出阀与泵电机同时启动，阀门行程时间为30s以下。

将泵排出阀开至30。

后，再启动泵和电机，阀门继续开启到全开。

停车时，当阀门关闭至3磁力泵0°时，泵电机才断开电源，阀门关闭时间不少于45s。

自吸泵安装图与用法一、家用自吸泵的安装方法1、家用自吸泵产品均是输送清水介质的泵类产品，如果在用于抽送池塘或者井里的水时请在家用自吸泵的进口管道的吸水口安装一个过滤网以防止有沙粒或者其它杂质被吸入到泵体里面造成家用自吸泵出现堵塞的现象，或者卡死叶轮的现象出现。

进口管道吸水口应该距离水池底部间距在0.3米左右以防止水池底部的颗粒被吸入到泵里面。

如果液位比泵要低需要在水池底部的吸水口安装一个底阀才能达到抽吸低液位液体的功能。

2、家用自吸泵的安装还应注意应该把家用自吸泵安装在环境通风良好的地方，进出口管道应该根据家用自吸泵的管径匹配标准的管道，管道的接头部分必须用生料带密封好。

3、为了防止出现触电的现象，还必须安装漏电保护措施，并且做好地线接地防护。

4、家用自吸泵的电源均是220V的民用电源，电压必须稳定使用范围应该在额定电压的+5%-12%之间，不然容易出现烧坏电机的现象。

如果家用自吸泵的安装点距离电源很远，还应该注意加大送电电缆的型号，不然会导致电压下降导致家用自吸泵不能正常运行。

5、运行家用自吸泵前还应该把自吸泵的进水口的螺栓把泵里面灌满液体，待把自吸泵里面的空气排净之后再把螺栓拧紧，通上电源就可以正常投入使用。

自动增压泵下次启动时就不需要再灌水。

6、安装底阀的自吸泵还应该注意水位是否下降到低于底阀的位置，不能让底阀漏出水面。

如果自吸泵安装在户外环境温度低于0°c以下泵停止使用的时候，应该把泵体里面的液体排净，做好防冻的措施，不然会把泵体冻裂掉。

7、如果长时间不用的家用自吸泵应该把泵里面的积水清理干净，把水泵拆卸下来，擦拭干净后在螺丝及接头地方涂上防锈油，把泵放在通风干燥的地方保存备用。

二、家用自吸泵安装示意图如下1、喷射式家用自吸泵安装示意图2、自动家用自吸泵安装示意图资料来自于网络，如有侵权，请联系删除。
