一、适用范围
本方案仅适用于青岛大炼油工程22万吨/硫磺回收装置的动设备施工。本方案范围包括了泵及风机的施工准备、安装、管线消应力。试车有单独的方案。本方案如有与设备随机资料矛盾处，以设备随机资料为准。
二、编制依据
1)《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98
2)《机械设备安装工程施工及验收通用规范》 GB50231-98
3)《石油化工施工安全技术规程》 SH3505—1999
4)《石油化工设备安装工程质量检验评定标准》 SH 3514-2001
5)机泵随机安装操作手册；
6)中石化四公司《质量手册》及相关程序文件；
三、工程概况
本装置中共有21台泵，6台风机。设备一览表见附表1。泵主要分布在1#管架、1109-SS-03地面。风机5台分布在1#管架下，另外1台分布在1109-SS-03框架上。在动设备施工的同时，有结构、管道、仪表等专业同时施工，所以交叉作业比较多，施工组织难度大，成品保护比较困难。具体见附表1。
四、施工工序
机泵（风机）安装程序
五、施工工艺及方法
1．施工准备：
1）施工前，要完成图纸会审，编制完成施工方案，并向施工班组进行技术交
底，并做技术交底记录。
2）现场应具备机器安装施工条件。
3）施工机具及用料应根据施工进度计划，各部门应做好准备，特别是班组的工具、量具进行计量、报检合格，措施用料要达到合格，随用随取的条件。2．开箱检验：
机器开箱验收应在厂家及有关责任方人员的共同参加下进行。
1）检验时必须及时、准确地做好记录：
2)根据装箱单清点箱数，检查各箱的包装是否完好，然后逐箱开箱检验；
3)按各箱内的装箱单核对每箱内物件的数量、规格是否相符；
4)根据施工文件及随机资料对泵的各项参数进行核实；
5)检查产品有关质量证明书、产品出厂合格证、说明书、主装配图、零部件装
配图特性曲线及专用工具，安装配件，材料是否齐全；
6)根据施工文件及随机资料对泵的各项参数进行核实；
7)对机器的本体及配件进行外观检查，表面油漆是否脱落，保温层是否破损，
是否有铸造气孔、锈蚀、碰伤、裂纹；
8)检查机器所带的压力表、温度计、油杯等是否损坏、缺少；
9)对转动部件在允许盘车的情况下，看其转动是否灵活；
10)开箱验收后，其专用工具、零部件应妥善保管，不得使其变形损坏、错乱或
丢失；甲方在开箱后应将备品件收回；
11)做好开箱验收记录，把开箱检验中存在的问题记录下来，并要求各方代表在
开箱验收记录上签字确认。
3基础验收
1）机器安装前，应对基础进行验收。在情况允许时，核对设备实际尺寸与土建基础图是否一致，如果一致，则根据土建基础图验收基础。否则与设计联系协商解决后，根据最终图纸验收基础。基础尺寸和位置尺寸允许偏差值具体要求见表（一）；
2）检查基础外观，基础表面不得有露筋、孔洞、疏松层、浮层，基础上标高基准线及纵横中心线应正确标出且明确；
3）基础验收合格后，办理验收及交接记录。
4）基础处理：
基础验收完毕后，应对基础进行铲麻面处理，麻点深度不小于10㎜，密度为每100平方厘米3-5点，并清除表面油污及疏松层。注意：基础处理过程中，必须保证标高基准线及纵横中心线的完整；清除地脚螺栓孔内的碎石，泥土及积水等杂物。
基础尺寸和位置尺寸允许偏差值表（一）
4．机器安装
1）机泵（风机）就位
a按位号将机泵（风机）吊运到基础附近，经开箱检验确认无问题后，用吊车或倒链等吊装机具将机泵按正确方位就位，用临时垫铁将泵垫稳。在就位前将基础上、地脚螺栓孔内的杂物、污物清理干净。
b 在吊装机器时，钳工应在场并向吊装人员指明正确的吊装点，不得以电机的吊
装耳或法兰作为整个机器的吊装点；
c吊装用的钢丝绳必须有足够的适合长度，以免吊装时损坏油杯等易损部件；
d 地脚螺栓根据实际情况决定是否在就位前穿在底座上；穿地脚螺栓前清除光杆
部分的油污或氧化铁，螺纹部分涂抹适量二硫化钼。
e 机器就位后，及时查看易损件和开口，根据实际情况做相应的保护，如开口处
用盲板或胶带封住，可拆的易损件或易丢失件，比如压力表、温度表、阀门等，拆下放到库内妥善保存，并对进口封闭好，同时做好相应标记。对于不能拆卸的易损件应采取有效的保护。
2)设备找正、调平。
a调整机器本体中心线与基础中心线重合，允许偏差为±5㎜。
b利用临时垫铁组调整机器标高和水平度。机泵水平度测量应以水平进出口法兰面或其他水平机加工面为基准面，风机的水平测量以轴承箱的中分面为基准面，纵向也可以在轴颈上测量。机器找正、找平偏差见下表，制造厂有要求时按厂家执行。
安装允许偏差值表（二）
c 离心风机机壳安装。对于解体到货的离心式风机在安装时，应先以转子的轴线为基准进行机壳的找正安装。机壳进风口或密封圈与叶轮口环的轴向插入深度和径向间隙应符合风机技术资料要求，同时应使机壳后侧板轴孔与主轴孔同心，不得刮蹭。当资料无要求时，轴向插入深度为叶轮外径的10/1000，径向间隙为叶轮外径的1.5~3/1000。
d 地脚螺栓（一次）灌浆。机器初找正后进行地脚螺栓灌浆，灌浆料根据图纸要求选用。灌浆前应调节地脚螺栓，使螺栓露出螺母1.5~3个螺距，并使螺杆垂直，螺栓不能与孔底接触，螺栓任何部位离孔壁距离不得小于15mm。在灌浆时，应该边灌边捣实，在灌浆过程中应该有钳工在场监督。地脚螺栓灌浆应尽量安排在上午。
注：在灌浆过程中防止螺栓歪斜。
d 垫正式垫铁。本方案采用有垫铁安装。当一次灌浆达到初凝时，把搭配好的
垫铁组放到砂浆上，轻轻敲紧斜垫铁，挤出砂浆为宜。浇水养护。正式垫铁应尽量靠近地脚螺栓，每个地脚螺栓两侧各放一组垫铁，当螺栓间距小于300mm时，可在每个地脚螺栓同侧垫一组垫铁。原则上相邻两垫铁组间距应在500 mm~1000mm左右。每个垫铁组垫铁不超过4层，高度在30~70mm之间，垫铁组露出设备底座10~30mm,每块垫铁深入底座的长度，应超过地脚螺栓。且保证底座受力均衡。
e精找正。当一次灌浆强度达到75%以上时，拆除临时垫铁，利用正式垫铁对机器进行纵横两个方向精找正及精度复查，使其各个安装偏差达到表（二）中的要求。对称地把紧地脚螺栓，对于风机，还应按c）条进行口环间隙的
测量调整。进行水平测量时，在每个方向测量时把水平仪进行180°调转反复测量。把紧螺栓后应对标高及水平度进行复测，并作好记录。利用0.25/0.5镑手锤敲击垫铁，不得有松动迹象。
注：不能通过把松紧地脚螺栓的办法来调节找正、找平值。
f 经质检站、监理、业主、建设单位检查合格并确认后，在垫铁组的两侧进行
层间点焊固定。
3) 底座灌浆。完成上述工作后，进行底座灌浆。
a 灌浆前，首先将基础表面用水冲洗干净、浸湿。
b 应采用设计要求的灌浆料进行灌浆。灌浆工作应连续进行，不得分次浇灌，
并保证设备底座下面填实，不得有空洞，并符合土建有关技术规范及图纸要求。
5 管线（风道）安装。当二次灌浆强度达到要求设计要求后交付有关专业进行管线
（风道）安装。
1）管线配置时与机泵进出口法兰管线应平行同心、间隙合适。
2）不得以机泵法兰做为支撑，应边安装管线边进行支撑固定。
3）进行配管时，应对泵进出口用盲板封闭，以防焊渣等杂物落入泵内。
6 管线消除应力
1）松开机泵进出口管线法兰螺栓并拆除，确保管路与设备无任何连接；
2）在机泵联轴节处架设百分表，检查配对法兰在自由状态下应平行且同心，两法兰的距离以能放入垫片的最小距离为宜。全部螺栓能顺利穿入，逐条、对称把紧连接螺栓。此过程中，转速大于6000r/min时，百分表变化不超过
0.02mm,转速不大于6000r/min的机器，变化不大于0.05mm,否则需对管道重
新调整。
7 设备联轴节同心度对中。同心度对中分初对中及精对中，在精找正后进行初对
中，检查机器是否有对中余量。精对中在试车前进行。
1）采用双表找正：将找正架固定在电机联轴器上，在泵（风机）端联轴器上分别架设径向及轴向百分表。
2）同步转动两联轴器数周，检查表架固定是否牢固，百分表指针是否准确无误。
3）将百分表转至联轴器上方垂直位置为0o，调整两块表读数为0，然后将两半联轴器同步、依次旋转到90o，180o，270o，360o四个位置，分别将测得的数值记录。
4）根据测得的数据进行联轴器对中，直到联轴器径向位移及轴向倾斜不超过设备说明书的允许值为合格。如果设备说明书未明确要求，则按SH3514-2001表14.3.12要求执行：径向位移不超过0.10mm，最好达到0.08mm以下,轴向倾斜不超过1.0/1000。
5）调整时，原则上只允许调整电动机，在电动机底座下进行加减垫。
6）对于解体安装的风机，还应进行轴承孔与主轴的对中。测量轴承孔对主轴轴线在水平面内的对称偏差应不大于0.06mm，可测量轴承箱两侧密封径
向间隙差不大于0.06mm。
8 机泵维护。
1）在结构下的机泵应采取适当的保护措施，以防止砸坏。委托架设单位搭设防护，并将原有的木箱拆开并铺顶，做好防护。有必要的可在架设的防护架上用彩条布全部保护起来。
2）转动机泵转子裸露部位应涂抹防锈油脂。
3）应定期检查封闭好的敞口部位是否依然封的很好。
六、质量管理
1质量控制
1
2）质量通病
2 质量保证体系
3 质量控制点
七、HSE管理
1 HSE保证体系
2安全措施
1）所有施工人员应穿戴好劳动保护用品，各工种持证上岗，施工过程中严格遵守《石油化工施工安全技术规程》（SH3505-99）的有关规定
2）使用电动工具必须做到三级保护。
3）框架上的风机吊装时，必须使用溜尾绳，防止晃动和旋转，吊装作业范围内严禁有人停留或行走。
4）吊装时，应保证吊车站位准确，支腿打牢靠，指挥信号清楚、准确。吊装绳扣绑扎牢靠，位置准确，安全系数足够。
5）使用电动工具必须做到三级保护。
3 应急预案
为了更好的贯彻落实HSE的各项工作，确保人的不安全行为，物的不安全状态得到更好的控制，减少或杜绝安全事故的发生，结合本工程实际特
点制定如下应急预案。
1）应急指挥机构
2）应急资金及相关必备器材
项目部设立的专项资金以备应急，确保专款专用。
配备必备应急器材如下：
a 专用对外联络电话：
b 手提式干粉灭火器10只
c 交通工具面包车一辆
d 医药卫生保健专用箱
3)应急实施
一旦发生安全问题，就立即启动应急救援预案，以更快的速度来抑制事态的发展和把损失降到最少。具体实施：
a 组长应迅速作出安排，一方面对外取得联络，同时对内部作出详细的安排布
署。
b 副组长重点带领所有成员按组长的安排布署把工作细化，落到实处，把损失和
危害降到最低点。
c 组织所有管理人员及操作工人进行开会，按照事故“四不放过原则”进行认真
分析，学习总结，加强安全生产，安全防范意识，完善HSE的各项工作，实现HSE的管理总目标。
d 现场的恢复：学习总结完后应尽快的恢复生产。
根据工程危害程度由负责人组织应急预案的演练，以此来考验应急预案是否可行。
4)组织措施
a 为了防止或减少不可预见的紧急事件造成的人员伤亡、财产损失，项目部应成
立以项目经理为紧急事件指挥的雨季施工应急领导小组，明确应急小组各有关部门及人员的职责，公示有关负责人的联系方式；
b 制定不可预见事件（汛情、台风等）应急预案，并认真组织有关人员进行防
汛、防洪、防台风等预案的演练，贴紧急事件通告（紧急电话号码、撤离路线、撤离区域计划、大门及应急集中地点），让现场的所有职工理解报警信号的含义及脱离危险的方法和步骤；
c 与当地相关部门取得联系，及时掌握有关汛情、台风方面的信息；
d 与当地就近的医疗机构建立联系，以利于紧急事件发生时受伤人员及时得到救
助；
e 做好抗洪防汛物质的准备工作，备足抢险器具和物资，保证事件发生时能及时
有效地开展救助工作；
5) 紧急事件管理、应急措施基本要求
a 一旦本地区发生洪水、台风等紧急事件，应立即启动应急预案，由应急领导小
组指挥相关人员进行应急预案的实施；并及时向有关部门汇报紧急事件的处理情况；
b 紧急事件发生后，应急领导小组应立即组织有关人员和车辆开赴现场，组织有
关人员进行疏散，尽快将伤者送往医院，并派人协同医院进行抢救；
c 及时拨打电话，向当地政府救援机构求助；
d 维护好主要的消防和救援通道；
e 向公司管理者代表和管理委员会汇报事故情况。
6) 应急处理信息的传递
a 事故发生后，第一知情人应立即直接汇报指挥，同时采取果断操作或指令，最
大限度地保护自己和他人的人身安全和设备的安全，防止事故扩大，并采取果断措施救治伤员；
b 发生紧急事件时，现场指挥应立即急促长哨声或大声呼喊，指挥现场所有人员
按预先制定的安全紧急撤离路线快速撤离到指定的安全集结区域；
c 听到紧急撤离信号后，现场所有人员应保持冷静，立即停止所有作业，切断电
源，沿撤离路线或服从指挥快速撤离到指定的安全集结区域，不许乱跑；
d 撤离人员到达集结区域后，由指挥人员认真清点人数，等待下一步指示，事故
信号未解除，不得回到原工作岗位。
7) 紧急撤离步骤：现场一旦发生紧急事件，所有人员应按下列步骤安全迅速撤离：
a 进行报警、报告和引导，紧急撤离现场，在指定安全地带集结；
b 进行检查及处理；
c 进行灾害控制；
d 救护伤员，保护事故现场；
e 组织或协助进行事故调查；
f 对现场每个作业环节的安全措施进行分项检查、落实；
g 恢复施工作业。
8) 人员救护
a 职工点名，各班长负责班组职工确认无失踪人员；
b 开展失踪人员的搜寻工作；
c 确保重伤员送往医院治疗；
d 确保已经安排人员对伤员进行护理。
9) 设施保护
a 电焊工负责固定好电焊机、横立焊机等设备；
b 吊车司机负责把吊车吊臂放倒，严禁高举，且严禁阻碍消防、防汛通道；
c 电工负责线路巡查，必要时切断总电源，严禁漏电事故发生；指挥领导小组负
责安排值班人员24h值班；
d 随时掌握台风预告消息，及时组织人员对现场办公板房等临时设施进行加固。
10) 环境保护
a 评价由于该事故对环境造成的影响；
b 如对附近环境造成影响，确保已通知顾客方或地方政府；
c 建议附近人员疏散；
d 对可能受影响的区域进行检测。
4工作危害分析（JHA）
见附表2。
八、主要主要资源需求计划。
1 人力资源需求计划
2
九、施工进度计划
1 基础情况:
21台泵基础,有20台基础已完成,1台安装在D-403上方,基础处理9月10日完成;风机基础已完成5台,1台还未做,月底完成并交安装。
2 设备到货情况:
到货20台，1台还未到货。风机已到3台，预计月底到齐。
3安装情况:
鉴于以上情况，前期先安排钳工，做一些准备工作，同时验收基础。
9月15日P-301A/B，P-302A/B，P-601A/B，P-001，P-002，P-003，达到一次罐浆条件，并交土建单位罐浆。9月15日P-501A/B，P-502A/B，P-503A/B，P-401A/B，P-402A/B，P-403，基础处理完并就位。P-404，9月15日安装找正完。9月30日前机泵安装完。K-001/101/201，9月20日就位，10月1日前完成，其它未到货设备，根据到货情况调整安装时间，10月中旬6台风机安装完。
附表1
硫磺回收机泵类设备一览表
目录 一、编制说明 (1) 二、编制依据 (1) 三、工程概况 (1) 四、施工准备 0 1、施工技术准备 0 2、施工现场准备 0 五、施工方法 (2) 1、泵安装施工程序.......................................................................... 错误！未定义书签。 2、垫铁的安装 (2) 3、地脚螺栓 (3) 4、放线就位和找正找平 (3) 5、离心泵的安装 (5) 6、灌浆 (7) 7、泵的试运转 (8) 六、质量保证措施 (12) 1、泵安装质量通病及预防措施 (12) 2、机器安装质量检验计划.......................................................... 错误！未定义书签。 七、施工机具材料使用计划 (14) 八、安全技术措施 (14) 九、附表 (14)
一、编制说明 宁波北仑垃圾焚烧发电项目工程性工程目，属垃圾余热发电建设工程，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、《设备一览表（泵类）》（图号R222-SR2-4-M） 2、《机械设备安装工程施工及验收通用规范》GB50231-2009 3、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计27台设备，具体形式见下表：
设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: ●泵的出厂合格证明书; ●制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; ●泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易 损零件图及安装使用说明书等; ●泵的装箱清单; (2) 设备安装前，技术人员必须认真阅读设备技术文件，了解泵的结构形式、 操作条件等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: ●基础具备安装条件,基础附近的地下工程基本完成,场地平整; ●施工运输和消防道路畅通; ●施工用的照明、水源及电源已备齐; ●安装用的起重运输设备具备使用条件; ●泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕; ●备有必要的消防器材。 （2）泵安装前，检查泵的安装基础的尺寸、位置和标高，确认其符合附表一的要求，基础强度满足安装要求后进行基础交接。
3.9机泵安装施工技术 3.9.1概述： (1). 醋酸乙烯、聚乙烯醇装置泵按结构型式主要分为:离心泵、螺杆泵、齿轮泵、计量泵、真空泵、漩涡泵、液环泵等七种型式。风机有罗茨风机和离心式鼓风机两种形式。本方案仅适用于改造、更新和新建设备。 (2). 机泵改造量 A. 醋酸乙烯装置新建离心泵30个位号，共计30台；更新离心泵18个位号，共计 18台；利旧改造离心泵2个位号，共2台。新建计量泵4个位号，共计4台。更新计量泵3个位号，共计3台。新建液环泵1个位号，共计1台。更新液环泵2个位号，共计2台。新建离心鼓风机1个位号，共计1台。新建罗茨鼓风机2个位号，共计2台。 B. 聚乙烯醇装置新建离心泵14个位号，共计32台；更新离心泵20个位号，共计 40台；利旧改造离心泵5个位号，共10台。新建齿轮泵4个位号，共计10台。 新建漩涡泵1个位号，共计2台。新建螺杆泵1个位号，共计4台。新建真空泵1个位号，共计2台。新建螺旋桨式风机1个位号，共计2台。新建透平式风机1个位号，共计2台。 (1). A. 泵开箱检验时必须由业主/监理单位代表及施工单位代表共同参与进行。 B. 泵的开箱检验应符合下列规定: a.核查泵的型号、规格、数量、包装状况； b.核查随机资料及专用工具是否齐全； c. 检查泵的表面是否锈蚀、是否有严重的碰撞痕迹和损坏现象； d.检查泵的附件、内件、零部件是否齐全完好。 C. 开箱检验完毕后应根据现场施工条件及时进行安装,对于暂不安装的附件、内 件、零件、易损件等应设专人、专库妥善保管。 D. 开箱检验完毕后及时填写开箱检验记录。 (3). 基础验收 A. 泵安装前要进行验交,并办理交接手续。 B. 对基础进行检查验收时应按以下要求进行： a. 基础施工单位应提交质量证明书、强度试验报告、测量记录及其它施工技术 资料； b. 基础外观不应有裂纹、蜂窝、空洞及露筋等缺陷； c. 混凝土基础强度达到设计要求，周围土方应回填、夯实、平整、预埋螺栓的 螺纹部分应无损坏，预留螺栓孔应清理干净； d. 核实基础螺栓中心是否与设备螺栓孔距相符； e. 基础上应明显标出纵横中心线、标高基准线； f. 基础在泵安装前应对其进行铲麻面。放置垫铁处（至周边50毫米）应铲平， 铲平部位水平度允许偏差为2mm/m,预留地脚螺栓孔内的杂物应清除干净; g. 泵基础验收时所用的测量工具须经校验合格后方可使用。
水泵安装施工工艺 （一）工艺流程： 基础检验→水泵就位安装→检测与调整→润滑与加油→试运转 1、基础检验。 基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。 1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。 2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。 2、水泵就位安装。 将水泵放置在基础上，用垫铁将水泵找正找平。水泵安装后同一组垫铁应点焊在一起，以免受力时松动。 1)水泵无隔振安装。 水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。 2)水泵隔振安装。 ①卧式水泵隔振安装 卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器(如下图)。 ②立式水泵隔振安装 立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。 ③水泵机组底座和减振基座或钢垫板之间采用刚性联接。 ④减振垫或减振器的型号规格、安装位置应符合设计要求。同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。 ⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。当水泵机组
井下水泵房设备安装 施工方案
一、主要工程量： 安装D85-45×7型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用Φ133×4.5型，吸水管选用Φ159×4.5型无缝钢管。该泵额定流量为85㎡/h，一级额定扬程为45m。正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5只防爆灯，供施工照明。 三、施工方法 （一）设备运输 设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t矿车内，运至现场。 （二）设备安装
先在泵的两头挂上中心线，放入地脚螺栓，使其垂直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。放置底座时，利用中心线找正位置，用水平仪水平垂直2个方向向上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7天。 （三）管路配制、闸门安装 待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织 根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1人，工程师1人，安全质量员1人，材料员1人，小计4人。
水泵安装施工方案
目录 一、编制说明.................................................................... 错误!未定义书签。 二、编制依据.................................................................... 错误!未定义书签。 三、工程概况.................................................................... 错误!未定义书签。 四、施工准备.................................................................... 错误!未定义书签。 1、施工技术准备 ....................................................... 错误!未定义书签。 2、施工现场准备 ....................................................... 错误!未定义书签。 五、施工方法.................................................................... 错误!未定义书签。 1、泵安装施工程序 ................................................... 错误!未定义书签。 2、垫铁的安装 ........................................................... 错误!未定义书签。 3、地脚螺栓 ............................................................... 错误!未定义书签。 4、放线就位和找正找平............................................ 错误!未定义书签。 5、离心泵的安装 ....................................................... 错误!未定义书签。 6、灌浆....................................................................... 错误!未定义书签。 7、泵的试运转 ........................................................... 错误!未定义书签。 六、质量保证措施............................................................ 错误!未定义书签。 1、泵安装质量通病及预防措施................................ 错误!未定义书签。 2、机器安装质量检验计划........................................ 错误!未定义书签。 七、施工机具材料使用计划 ............................................ 错误!未定义书签。 八、安全技术措施............................................................ 错误!未定义书签。 九、附表 ........................................................................... 错误!未定义书签。
某化工股份有限公司生产区环保整体迁建项目烧碱界区设 备和管道安装工程 机 泵 施 工 方 案 编制： 某建设工程公司
目录 1、编制说明 (3) 2、应具备的技术资料 (3) 3、施工程序及施工方法 (3) 4、主要施工工艺 (3) 5、主要施工机具、检测工具及手段用料计划见下表： (7) 6、劳动力计划安排 (7) 7、质量保证措施 (7) 8、安全技术措施 (8)
1、编制说明 1.1为保证本工程风机及泵的安装质量，确保其安全稳定运行，特编制本方案。 1.2编制依据 1.2.1项目安装工程设计图纸及相关技术文件； 1.2.2《机械设备安装工程施工及验收通用规范》 GB50231——2009 1.2.3《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98 1.3本方案适用于离心泵、计量泵、液下泵、真空泵、离心式风机等。 2、应具备的技术资料 2.1出厂合格证明书、说明书或图纸。 2.2制造厂装备检验证书和试车记录。 2.3装箱清单。 3、施工程序及施工方法 3.1、施工程序 3.2、施工方法 泵类、风机机械设备安装可利用吊车吊装，或者利用三脚架、手动倒链、滚杠等起重工具将泵逐步移上基础，再进行找正找平工作，对于大吨位的泵拆检时还需自行制作龙门架或吊车配合进行作业，其它小吨位泵可利用人力搬运或借助框架梁系挂倒链进行施工。 4、主要施工工艺 4.1、泵类机械设备的开箱检验 4.1.1泵类、风机机械设备的开箱检验必须由建设单位代表、供货商及施工单位代表共同参与进行，开箱检验前应具备下列技术资料： 泵类机械设备的出厂合格证、质量证明书、操作使用说明书； 供货单位提供的装箱清单。 4.1.2泵类机械设备的开箱检验应符合下列规定： 核查机器的型号、规格、数量、包装状况是否符合设计要求； 核查机器随机资料及专用工具是否齐全； 检查机器附件、内件、零部件是否齐全完好。
目录 一、编制说明 0 二、编制依据 0 三、工程概况 (1) 四、施工准备 0 1、施工技术准备 0 2、施工现场准备 0 五、施工方法 (2) 1、泵安装施工程序 (2) 2、垫铁的安装 (3) 3、地脚螺栓 (4) 4、放线就位和找正找平 (5) 5、离心泵的安装 (6) 6、灌浆 (8) 7、泵的试运转 (9) 六、质量保证措施 (13) 1、泵安装质量通病及预防措施 (13) 2、机器安装质量检验计划 (15) 八、安全技术措施 (16) 九、附表 (16) 一、编制说明 八零五厂TDI扩建改造项目为原引进的TDI生产线中的TDI装置扩产性工程项目，属化工连续生产类建设工程，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、《设备一览表（泵类）》（图号0316-00000-04036-05） 2、《机械设备安装工程施工及验收通用规范》 GB50231-98 3、《压缩机、风机、泵安装工程施工及验收规范》GB50278-98
三、工程概况 扩建改造工程新增及改造泵共计25台设备，具体形式见下表： 设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: 泵的出厂合格证明书; 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及泵的试运转记录; 泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等; 泵的装箱清单; (2) 设备安装前，二级单位技术人员必须认真阅读设备技术文件，了解泵的结构形式、操作条件等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: 基础具备安装条件,基础附近的地下工程基本完成,场地平整; 施工运输和消防道路畅通; 施工用的照明、水源及电源已备齐; 安装用的起重运输设备具备使用条件; 泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕;
水源井泵专项 施工方案 编制人： 审核人： 批准人：
目录 1编制依据 (3) 2工程概况 (3) 3施工布署 (4) 3.1施工组织管理机构 (4) 3.2施工程序 (6) 3.3施工主要机具安排 (6) 3.3 施工技术准备 (7) 3.4施工现场准备 (7) 3.5施工进度 (7) 4主要施工技术措施 (8) 4.1下井前的技术措施 (8) 4.2下井时的技术措施 (9) 4.3试运行技术措施 (10) 5 进度保障措施 (10) 6质量保障措施 (11)
7安全文明施工措施 (11) 1编制依据 1.《压缩机、风机、泵安装工程施工及验收规范》（GB50275-2010） 2.《机械设备安装工程施工及验收通用规范》（GB50231-2009） 3．设计单位提供的技术要求等 2工程概况 1．工程名称：未来科技城供水工程水源井泵更换 2．工程地点：北京市昌平区马池口镇 3．工程施工单位：北京昌水建筑公司 4．工程内容：本次工程为对未来科技城供水工程水源地即马池口供水工程D线及C线所属的15眼水源井的潜水电泵进行更换，更
换内容包括潜水电泵、潜水电缆、水泵管等内容，具体型号及数量如下表所示： 3施工布署 3.1施工组织管理机构 1．工程实施项目法施工。由公司具体负责总体的协调，确保工
程项目的顺利实施，达到预期目标。项目经理具有相应资质、业务能力及责任心的人员担任；技术负责人又具备工程师以上职称和业务能力的人员担任。 2．项目经理部下设设备、质安、材料、技术四个部门机构，负责本工程的施工管理、技术管理、质量管理、材料管理及人员调配等工作。 3．主要管理成员组成及职责 项目经理：负责项目的所有经营生产活动，负责对外的协调工作。 技术负责人：负责技术工作，负责编制施工方案。 施工员：负责具体施工，做好技术交底工作，对施工技术、质量安全等具体责任。 材料员：负责材料的供应及管理，做好文明施工。 质安员：负责工程质量监督及安全生产。 机械管理员：负责机械设备的管理及维护。 工程项目部主要人员名单
F水泵房设备安装 施工方案
一、主要工程量： 安装D85-45X 7型水泵3台，配用电机功率为132KV，排水管路系统2趟，选用①133X型，吸水管选用①159X型无缝钢管。该泵额定流量为85 m2/h，一级额定扬程为45m正常涌水时为1台工作，1 台备用，1 台检修；最大涌水时为2 台工作，1 台备用。 二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5 只防爆灯，供施工照明。 三、施工方法 （一）设备运输设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2 根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t 矿车内，运至现场。 （二）设备安装先在泵的两头挂上中心线，放入地脚螺栓，使其垂 直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。 放置底座时，利用中心线找正位置，用水平仪水平垂直2 个方向向
上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢 固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7 天。 （三）管路配制、闸门安装待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1 人，工程师1 人，安全质量员1 人，材料员1 人，小计4 人。 生产班组：班组1人，钳工2人，管工3 人，起重工2人，电工1 人，电焊工2 人，小计11 人。参加本工程施工人员共计15 人。各施工人员在施工负责人的带领下，各司其职，各负其责，保质保量，安全地按预定工期完成施工任务。 六、安全技术措施 1、坚持班前会制度，布置生产任务时，必须同时强调安全措施，克
目录 一、编制依据 (1) 二、工程名称及概况 (1) 2.1工程名称 (1) 2.2工程概况 (1) 三、施工部署 (2) 3.1劳动力计划 (2) 3.2工、机具计划 (2) 3.3测量器具 (3) 四、施工工艺步骤 (3) 五、关键工序、重要工序的工艺控制要求 (3) 5.1施工前准备 (3) 5.2机泵的开箱检验 (4) 5.3基础验收 (4) 5.4机泵的安装 (5) 5.5泵保护措施 (10) 5.6附属设备及管道的安装 (10) 5.7机泵试运 (11) 六、质量管理 (11) 6.1质量方针 (11) 6.2质量目标 (11) 6.3质量管理体系及质量管理岗位职责 (12) 6.4机泵安装主要工序控制点 (13) 七、HSE管理及文明施工管理 (14) 7.1HSE管理方针 (14) 7.2HSE管理目标 (14) 7.3HSE管理组织机构及职责 (14) 7.4安全措施 (15) 八、工作危害分析（JHA） (17)
一、编制依据 1.1 《石油化工机器设备安装工程及验收通用规则》 SH/T 3538-2005； 1.2 《石油化工泵组施工及验收规范》 SH/T3541-2007； 1.3 《机械设备安装工程施工及验收通用规范》 GB50231-2009； 1.4 《压缩机、风机、泵安装工程施工及验收规范》 GB50275-2010； 1.5 《化工机器设备安装施工及验收通用规范》 HG20203-2000； 1.6 《石油化工建设工程施工安全技术规范》 GB50484-2008； 1.7 《石油化工施工安全技术规程》 SH/T 3505-1999； 1.8 《石油化工建设工程项目施工过程技术文件规定》 SH/T3543-2007； 1.9 《石油化工建设工程项目交工技术文件规定》 SH/T3503-2007； 1.10 XXX项目合同文件及施工图纸； 1.11 XXX项目实施规划； 1.12 XXX质量体系文件； 1.13 制造厂提供的设备图、安装说明书等资料。 二、工程名称及概况 2.1工程名称 2.2工程概况 XXX项目XXX装置共有各种机泵26台，设备具体参数见下表：
潜水轴流泵 (1)、概况 本工程为满足输水工艺要求设置潜水轴流泵3台。泵的技术性能见下表： 安装按中国市政工程西南设计研究院设计的施工图、设备技术文件及GB50275-1998《压缩机、风机、泵安装工程施工及验收规范》的要求进行。 (2)、安装程序 设备出库验收→设备基础验收→垫板布置与研磨→设备吊装就位→设备找正找平找标高→二次灌浆→设备调试→试运转准备→单体试运转→竣工交验。 (3)、安装要点及要求 A、设备开箱验收 a、设备的出库验收工作在设备运抵安装现场后进行，设备验收前首先对设备的装箱进行验收，装箱是否完整，有无破损，做出记录。 b、设备开箱后按装箱清单进行核对清点，检查设备的、规格、型号、性能参数、数量等是否与设计相符，检查设备有无缺损、锈蚀、管口保护物和堵盖须完好、设备的备品备件随机工机具等是否与装箱清单相符，根据实际到货情况做出清点移交签字手续，对于暂时不安装的设备或备品等应适时办理有关移交手续，并妥善保管。 B、设备基础验收 C、安装垫板 垫板布置，按每根地脚螺栓旁配两堆垫板为原则，核对设备底座的宽度后，确定垫板尺寸。垫板安装按下图的要求进行： c、泵的基础如采用减震措施，减震设备由泵生产厂配套供应，减震设备的安装依据设备技术文件的要求进行。
垫板安装图 D、泵的吊装 利用起重设备将泵整体吊装就位，吊装之前对设备性能、吊索具进行确认和检查，确保吊装作业万无一失。 E、泵的清洗和检查 a、整体出厂的泵在防锈保证期内，其内部零件不宜拆卸，只清洗外表。
当超过防锈保证期或有明显缺陷需拆卸时，其拆卸、清洗和检查符合设备技术文件的规定。当无规定时，符合下列要求： (a)拆下叶轮部件清洗洁净，叶轮无损伤； (b)冷却水管路清洗洁净，并保持畅通； b、解体出厂的泵的清洗和检查符合下列要求： (a)泵的主要零件、部件和附属设备、中分面和套装零件、部件的端面不得有擦伤和划痕；轴的表面不得有裂纹、压伤及其它缺陷。清洗洁净后除去水分并将零件、部件和设备表面涂上润滑油和按装配的顺序分类放置； (b)泵壳垂直中分面及弯管分段法兰平面间紧固零件和导叶体主轴承的紧固零件不宜拆卸和清洗。 F、泵的就位找正 泵就位找正前符合下列要求： (a)、泵本体、传动装置、驱动机无损伤，泵轴和传动轴需无弯曲； (b)、检测泵轴和传动轴在轴颈处的径向跳动、各联轴器端面倾斜度偏差及联轴器径向跳动； (c)、检测叶片外圆对转子轴线的径向跳动，须符合设备技术文件的要求； (d)、叶轮外圆与叶轮外壳之间的间隙须均匀，其间隙符合设备技术文件的规定； (e)、橡胶轴承不得沾染油脂； (f)、进水流道畅通，不得淤塞； (g)、以进水流道为准，须检查驱动机基础和泵基础的标高和轴线，其允许偏差均为±2mm，并须按设计要求复核中间轴的长度； (h)、叶轮安装基准线到最低水位的距离L须符合设计图的规定(见下图)。

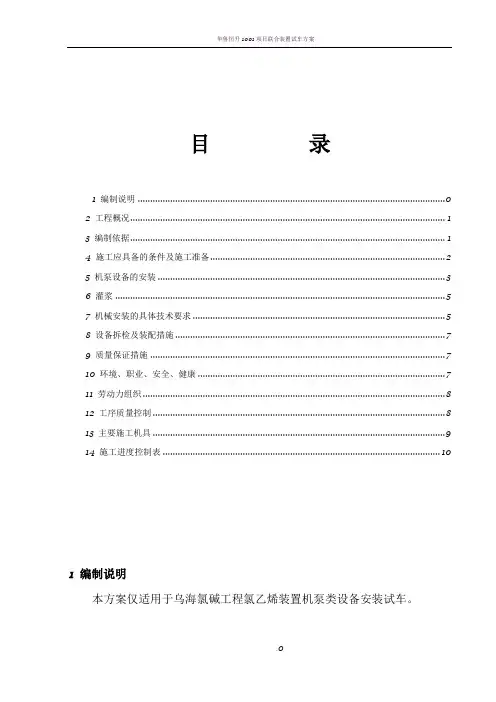

目录 1 编制说明 (1) 2 工程概况 (1) 3 编制依据 (1) 4 施工应具备的条件及施工准备 (1) 5 机泵设备的安装 (3) 6 灌浆 (4) 7 机械安装的具体技术要求 (4) 8 设备拆检及装配措施 (6) 9 质量保证措施 (6) 10 环境、职业、安全、健康 (7) 11 劳动力组织 (7) 12 工序质量控制 (7) 13 主要施工机具 (8) 14 施工进度控制表 (8)
