消防设备电源监控系统组成

消防电源监控系统消防设备电源监控系统是依据由中国建筑标准设计研究院、上海安科瑞电气股份有限公司等单位主编国家标准《消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。

通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。

此监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。

实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。

消防设备电源监控系统图系统组成系统由监控主机、中继器、监控模块和传输缆线组成。

监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。

监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。

监控模块分为三大类：M1模块表示电源监控模块，用于监测电源的电压、电流；M2模块表示剩余电流监控模块，用于监测供电回路的剩余电流值；M3模块兼具以上M1和M2的功能，可以同时监测电源的电压、电流及剩余电流。

监控主机与监控模块的通信线路采用总线型连接方式。

监控模块选型表◆电源监控模块型号功能电源监控模块（M1)ACR10EL ACR220EL PZ72L-DE/C显示方式液晶显示安装方式嵌入式外形尺寸面框（mm) 80*80 96*96 72*72 开孔（mm）76*76 88*88 67*67电力测量单相交流电流、电压、有功功率、无功功率、功率因数、电网频率三相交流电流、电压、有功功率、无功功率、功率因数、电网频率直流电流、电压、功率电能计量单相有功电能、无功电能三相有功电能、无功电能直流电能开关量（选配）开关量输入2路4路2路开关量输出2路2路2路输入信号电流5A、1A 5A、1A分流器、直流变送器电压AC100V、220V AC100V、400V DC 0~1000V 接线方式单相三相三线、三相四线单路电压与电流工作电源DC24V DC24V DC24V通信Modbus-RTU Modbus-RTU/Profibus-DP Modbus-RTU适用回路种类交流单相回路交流三相回路直流回路◆剩余电流监控模块型号功能剩余电流监控模块（M2）ARCM100-Z ARCM200-J1 ARCM200-J4 ARCM300-J1 ARCM300-J4显示方式液晶显示数码管显示数码管显示液晶显示液晶显示安装方式嵌入式嵌入式嵌入式导轨式导轨式外形尺寸面框(mm)120*120 96*48 96*48 ——开孔（mm)108*108 91*44 91*44 ——电力测量三相电流、电压、有功功率、无功功率、功率因数、频率；四象限电能计量、基波、总谐波电能计量————在线监测剩余电流1路、温度1路剩余电流1路、温度3路剩余电流4路剩余电流1路、温度3路剩余电流4路开关量开关量输入3路————继电器输出2路4路4路4路4路输入信号电流5A、1A ————电压AC100V、400V————剩余电流10mA~3A 10mA~3A 10mA~3A 10mA~3A 10mA~3A 温度0~120℃0~120℃—0~120℃—接线方式三相三线、三相四线————工作电源DC24V DC24V DC24V DC24V DC24V保护功能剩余电流、温度、过压、缺相、过流剩余电流、温度剩余电流剩余电流、温度剩余电流数据记录事件记录内置时钟——事件记录内置时钟事件记录内置时钟通信Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）适用回路种类电压等级TN-C-S、TN-S及局部TT系统 电源及剩余电流监控模块型号功能电源及剩余电流监控模块（M3) ACM3-X/ULMKC-90L显示方式液晶显示安装方式主体模块柜内导轨式安装，显示模块面板嵌入式安装外形尺寸（mm) 面框90*70，开孔86*66 测量参数三相电流、三相电压、剩余电流额定电流规格（A) 32,63,125,160,225,315,400,500,630,800,1250继电器输出常开触点，作用于报警，报警1瞬时动作，报警2延时5S（可调）动作输入信号电流0~10A直接接入，10A以上互感器接入电压AC 0~690V接线方式三相三线、三相四线工作电源DC24V通信Modbus-RTU/Profibus-DP适用回路种类消防回路参考文献[1]消防设备电源监控系统10CX504，中国计划出版社[2]上海安科瑞电气股份有限公司产品手册.版。

消防设备电源监控系统-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN系统接线示意图中小型监控系统网络拓扑结构图图22 中小型监控系统网络拓扑结构图1.模块AFPM- 为传感器。

监控器能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。

2.传输距离大于500m时，需加中继器，中继器为现场传感器提供DC24V电源。

中继器的AC220V 电源线采用3*²，由现场消防电源或消防监控室监控器提供。

3.传输方式为RS485总线，图中以A/B表示，其电缆屏蔽层应与监控器的保护接地可靠连接。

4.每一种传感器通过拨码开关设定与监控器的通讯地址。

5.根据工程需要在通讯线上最远端传感器处宜连接120Ω-10KΩ/1W匹配电阻，提高通讯稳定性。

6.一般电源监控器有4个输出回路，每个回路最多可直接连接32个传感器。

特殊情况下可扩展连接更多传感器。

大型监控系统网络拓扑结构图图23 大型监控系统网络拓扑结构图1.系统主机最多可连接10个区域监控器，特殊情况可扩展。

2.此系统用于建筑群或现场设备较多，需要分为多个区域的情况。

3.每个区域监控器可直接连接128个传感器，特殊情况可扩展。

4.监控器供电主电源AC220V，备用电源可自带，也可现场提供。

监控系统图消防电梯电源监控系统图图24 消防电梯电源监控系统图排风兼排烟风机电源监控系统图图25 排风兼排烟风机电源监控系统图消防泵房低压配电系统图图26 消防泵房低压配电系统图消防排水（污）泵电源监控系统图图27 消防排水（污）泵电源监控系统图楼层应急照明、防火卷帘电源监控系统图图28 楼层应急照明、防火卷帘电源监控系统图监控电路图三相四线制双电源电压监控电路图图39 三相四线制双电源电压监控电路图三相四线制电压电流监控电路图图30 三相四线制电压电流监控电路图消防设备电源监控系统示意图图31 消防设备电源监控系统示意图10 系统施工、安装与调试系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更；确需变更设计时，应由原设计单位负责更改并经审图机构审核批准。

消防电源监控系统1. 引言消防电源监控系统是一种用于监控消防电源设备状态和性能的系统。

它通过采集电源设备的各种数据并进行实时监测，能够提供电源设备的运行状态、电池电量、温度、湿度等信息。

该系统在消防领域起着至关重要的作用，能够帮助维护人员及时发现电源设备故障，确保消防设备的正常运行，保障人们的生命财产安全。

2. 系统架构消防电源监控系统主要由以下几个组成部分构成：2.1 电源设备消防电源监控系统所监控的电源设备主要包括主电源和备用电源，主要用于为消防设备供电。

电源设备需要具备高可靠性、稳定性和自动切换功能，以保证消防设备在电力故障或电源设备故障时能够继续供电。

2.2 数据采集单元数据采集单元是连接电源设备和监控系统的重要中间环节。

其主要负责采集电源设备的各项参数数据，并通过数据总线将其传输给监控系统。

数据采集单元一般包括传感器、数据采集器等组件，可以实时采集电源设备的状态、电流、电压、功率、电量等参数。

2.3 监控系统监控系统是整个消防电源监控系统的核心部分，负责接收、处理和展示电源设备的数据。

监控系统一般采用分布式架构，包括服务器端和客户端。

服务器端负责数据的接收、存储、处理和分析，客户端负责数据的展示和用户交互。

监控系统可以提供实时监控、历史数据查询、报警处理等功能。

3. 功能特点消防电源监控系统具备以下几个主要功能特点：3.1 实时监控监控系统能够实时监测电源设备的运行状态，包括电压、电流、温度、湿度等参数。

通过实时监控，维护人员可以及时发现设备故障，并进行相应的处理。

3.2 历史数据查询监控系统能够对电源设备的历史数据进行查询和分析。

用户可以根据需要查看不同时间段的数据，了解设备的运行情况和性能变化，为设备维护和管理提供参考依据。

3.3 报警处理当电源设备出现故障或异常情况时，监控系统能够发出相应的报警信号，并进行报警处理。

报警方式可以包括声光报警、短信通知、邮件通知等，以便维护人员及时采取措施修复故障，确保设备的正常运行。

ZXHA 消防设备电源监控系统使用说明书概述消防设备电源监控系统是根据国家标准GB28184‐2011《消防设备电源监控系统》，针对消防设备电源进行实时监控的系统。

通过检测消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时，发出报警信号，实时反应被监控设备电源的工作状态，集中显示，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危机情况，最大限度地保障消防联动系统的可靠行。

系统组成：消防设备电源状态监控器（简称监控器）、电压信号传感器、电压/电流传信号感器等部分或全部设备组成。

一、监控器1、产品特点（1）监控器采用 AC220V 供电，通过四条总线与传感器连接（2 条电源线，2 条通信线）。

（2）监控器采用主、备电源供电方式，主电供电范围 175V～245V，标准频率50Hz。

（3）监控器具有主、备电源工作状态指示，在主电源电压断开或低于AC175V 时，自动切换到备用电源；在主电源恢复后，自动切换到主电源；主、备电源切换时不影响监控器正常工作；备用电源在放电至终止电压后，充电 24 小时后，可提供监控器正常监视状态下工作 8 小时。

（4）监控器实时显示所有监控的消防设备主电源和备用电源的工作状态和故障报警信息。

（5）监控器在下述状况，100 秒内发出故障声、光信号，显示并记录故障的部位、类型和时间：a、被监控的消防设备供电中断； b、监控器与连接的外部部件间连接线的断路、短路等故障； c、被监控电源电压值大于额定电压的 110%或小于额定电压的 85%； d、被监控电源发生缺相、过载等供电异常现象； e、监控器自身备用电源充电的充电器与备用电源间连接线的断路、短路； f、监控器自身主电源欠压。

（6）故障声音能手动消除，再有故障信号输入时，能再次启动，故障光信号可保持到故障排除。

（7）任一故障不影响非故障部分的正常工作;故障排除后，故障信号可自动或手动复位;复位后，监控器可在 100秒内重新显示尚存在的故障。

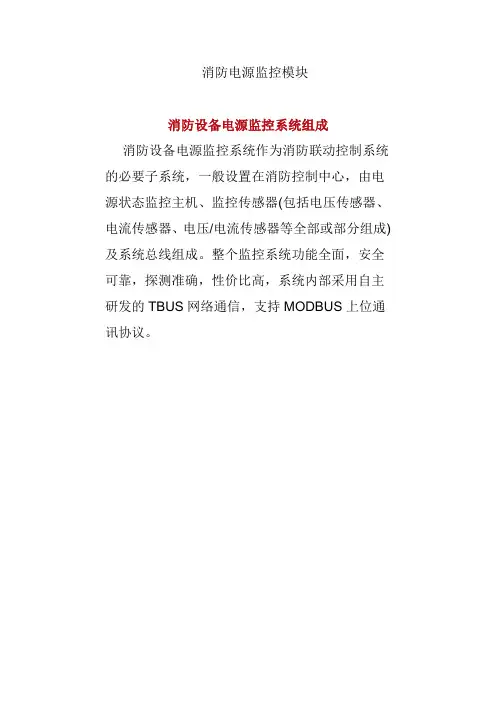

消防电源监控模块消防设备电源监控系统组成消防设备电源监控系统作为消防联动控制系统的必要子系统，一般设置在消防控制中心，由电源状态监控主机、监控传感器(包括电压传感器、电流传感器、电压/电流传感器等全部或部分组成)及系统总线组成。

整个监控系统功能全面，安全可靠，探测准确，性价比高，系统内部采用自主研发的TBUS网络通信，支持MODBUS上位通讯协议。

消防设备电源监控系统的安装在消防控制室内，消防设备电源状态监控器发出的报警信息和故障信息应与火灾报警信息有明显区别，同时它对消防控制室内的报警控制器、图形显示器装置及其他消防设备的供电电源也要进行监控，故主机要独立运行，不可由其他主机代替。

但可与其他主机同装在一个柜体中。

(1)消防设备电源状态监控器的安装消防设备电源状态监控器的安装设置可以参照《火灾自动报警系统设计规范》(GB50116)对火灾报警控制器的有关规定，安装要牢固，不得倾斜，安装在轻质墙上时，应采取加固措施。

引入监控器的电缆或导线，端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有不小于20CM的余量；导线应绑扎成束；引入线穿线后，在进行管处应封堵；电缆芯线和所配导线的端部，均应表明编号，并与图纸一致，字迹清晰不易退色；控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

监控器的接地，应牢固，并有明显标志。

(2)消防设备电源传感器的安装消防设备电源传感器宜独立安装在传感器箱内，放置在配电箱附近，并预留与配电箱接线端子。

当不具备单独安装条件时，传感器亦可安装在配电箱内，但不能对供电主回路产生影响。

应尽量保持一定距离，并有明显标志消防设备电源监控传感器的安装。

消防设备电源监控系统的施工调试调试基本流程：消防设备电源监控系统安装完毕之后，将系统通电后，按照《消防设备电源监控系统》(GB28184-2011)分别对传感器和监控设备逐个进行单机通电功能检查，应按现行国家标准的有关要求对监控设备进行监控报警功能、控制输出功能、故障报警功能、自检功能、电源功能检查。

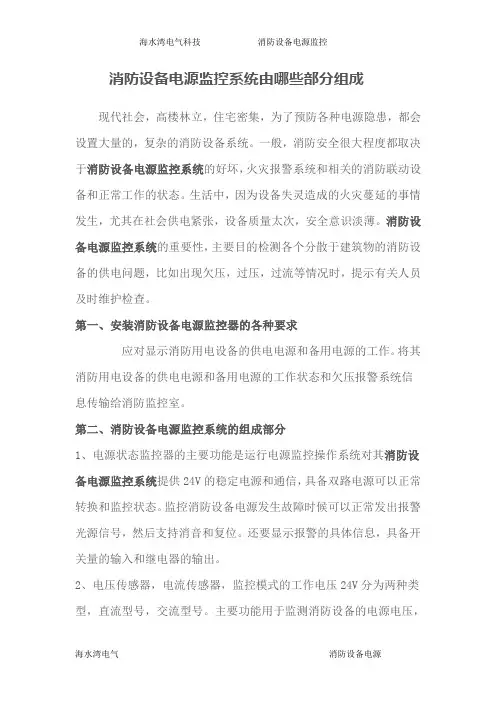

消防设备电源监控系统由哪些部分组成现代社会，高楼林立，住宅密集，为了预防各种电源隐患，都会设置大量的，复杂的消防设备系统。

一般，消防安全很大程度都取决于消防设备电源监控系统的好坏，火灾报警系统和相关的消防联动设备和正常工作的状态。

生活中，因为设备失灵造成的火灾蔓延的事情发生，尤其在社会供电紧张，设备质量太次，安全意识淡薄。

消防设备电源监控系统的重要性，主要目的检测各个分散于建筑物的消防设备的供电问题，比如出现欠压，过压，过流等情况时，提示有关人员及时维护检查。

第一、安装消防设备电源监控器的各种要求应对显示消防用电设备的供电电源和备用电源的工作。

将其消防用电设备的供电电源和备用电源的工作状态和欠压报警系统信息传输给消防监控室。

第二、消防设备电源监控系统的组成部分1、电源状态监控器的主要功能是运行电源监控操作系统对其消防设备电源监控系统提供24V的稳定电源和通信，具备双路电源可以正常转换和监控状态。

监控消防设备电源发生故障时候可以正常发出报警光源信号，然后支持消音和复位。

还要显示报警的具体信息，具备开关量的输入和继电器的输出。

2、电压传感器，电流传感器，监控模式的工作电压24V分为两种类型，直流型号，交流型号。

主要功能用于监测消防设备的电源电压，电流和开关状态的检测。

还可以上传到监控主机实现集中的控制和管理。

3、总线中的中继器，因为大型建筑物，消防设备比较复杂，规模巨大，它的功能主要扩展总线通信距离，所以中继器具备总线故障隔离的特点。

监控主机和监控模式组成了消防设备电源监控系统，而中继器为扩展系统提供了可能性。

当然有的建筑是不能设置消防设备电源监控系统，比如，没有安装消防设备，业主因为建筑物成本利润关系要求不安装电源监控系统，应该安装为已经通过消防检查的，附属建筑物，和依照相关规定主管部门认可。

关键词:海水湾电气科技消防巡检柜。

消防电源监控系统施工方案1. 引言随着社会的发展和人们对生活安全的关注程度不断提高，消防电源监控系统在建筑物和公共场所中变得越来越重要。

它可以提供稳定可靠的电源供应，确保消防设备正常运行。

本文档旨在提供一份消防电源监控系统施工方案，以便设计师和施工人员参考。

2. 系统概述消防电源监控系统是一种监测和控制消防电源运行状态的系统，通过连接消防电源和监控设备，实时监测电源的电压、电流和工作状态，并报警或采取措施处理异常情况。

该系统主要由以下几个部分组成：•电源监控设备：负责监测和控制消防电源运行状态的硬件设备。

•传感器：用于检测电源的电压、电流和温度等参数。

•数据线：连接电源监控设备和传感器之间的通讯线路。

•报警设备：用于报警并采取相应的措施，如声光报警器或自动关闭设备等。

3. 施工流程3.1 设计方案在进行消防电源监控系统的施工之前，需要制定一个合理的设计方案。

设计方案应包括以下内容：•系统结构：明确系统中各个设备的连接方式和位置安排。

•通讯协议：确定传感器和电源监控设备之间的通讯方式。

•报警策略：确定在检测到异常情况时的报警方式和措施。

3.2 材料准备在开始施工之前，需要准备相应的材料和设备。

根据设计方案，确定需要的传感器、数据线和报警设备等，并进行采购和验收工作。

3.3 安装和连接在进行安装和连接工作之前，应先对施工区域进行必要的准备工作，如清理和标记。

然后按照设计方案，依次安装和连接各个设备，确保连接正确并牢固。

3.4 调试和测试安装和连接完成后，对整个系统进行调试和测试。

首先进行设备的电源接入和通电测试，确保正常工作。

然后逐个测试传感器的检测功能和报警设备的响应情况，验证系统的稳定性和可靠性。

3.5 使用和维护系统调试和测试合格后，即可投入使用。

使用过程中，需要定期进行系统的巡检和维护工作，如清洁设备、检查连接线路和更换电池等。

4. 风险与安全措施在施工过程中，应注意以下风险和安全措施：•电源操作：施工人员必须确保电源的正常断电和接地操作，以免发生触电事故。

消防电源监控系统原理一、引言消防电源监控系统是一种用于监测消防电源状态的设备，通过实时监控消防电源的工作情况，确保其正常运行，提高消防设备的可靠性和安全性。

本文将介绍消防电源监控系统的原理及其工作过程。

二、消防电源监控系统的原理消防电源监控系统主要包括传感器、信号采集模块、控制器和显示器等组成部分。

其工作原理如下：1. 传感器：传感器是消防电源监控系统的重要组成部分，用于感知消防电源的各项参数，如电压、电流、温度等。

传感器将感知到的参数转化为电信号，并传送给信号采集模块。

2. 信号采集模块：信号采集模块负责接收传感器传来的电信号，并进行放大、滤波、模数转换等处理，将处理后的信号传送给控制器。

3. 控制器：控制器是消防电源监控系统的核心部分，其主要功能是接收来自信号采集模块的信号，并进行数据处理与分析。

控制器可以根据设定的阈值判断消防电源是否正常工作，当监测到异常时，会触发相应的报警或自动保护措施。

4. 显示器：显示器用于显示消防电源的工作状态，包括电压、电流、温度等参数的实时数值。

通过显示器，操作人员可以直观地了解到消防电源的工作情况，及时采取必要的措施。

三、消防电源监控系统的工作过程消防电源监控系统的工作过程如下：1. 传感器感知参数：传感器通过感知消防电源的电压、电流等参数，将其转化为电信号。

2. 信号采集与处理：信号采集模块接收传感器传来的电信号，并进行放大、滤波、模数转换等处理，将处理后的信号传送给控制器。

3. 控制器数据处理与分析：控制器接收信号采集模块传来的信号，进行数据处理与分析。

控制器可以根据设定的阈值判断消防电源是否正常工作，当监测到异常时，会触发相应的报警或自动保护措施。

4. 显示器展示结果：显示器用于显示消防电源的工作状态，包括电压、电流、温度等参数的实时数值。

通过显示器，操作人员可以及时了解消防电源的工作情况，并采取必要的措施。

四、消防电源监控系统的优势1. 实时监测：消防电源监控系统可以实时监测消防电源的工作状态，及时发现并处理异常情况，确保消防设备的正常运行。
