消防设备电源监控系统应用说明书一、产品概述消防设备电源监控系统是一款专注于火灾自动报警系统及其相关消防设备电源状态监测与控制的智能化产品。
该系统旨在确保消防设备在火灾发生时能够稳定、可靠地运行，为生命财产提供坚实的安全保障。
二、系统功能1. 实时监测：系统24小时不间断监测消防设备电源状态，包括电压、电流、频率等参数，确保消防设备始终处于正常运行状态。
2. 故障报警：当监测到消防设备电源异常时，系统立即发出声光报警，通知相关人员及时处理。
3. 数据记录：系统自动记录消防设备电源运行数据，便于分析、查询和故障排查。
4. 远程控制：通过手机APP或电脑端，实现对消防设备电源的远程监控和控制，提高管理效率。
5. 智能分析：系统根据消防设备电源运行数据，进行智能分析，预测潜在故障，提前采取预防措施。
三、适用场景1. 商场、酒店、医院等公共场所2. 企事业单位、工厂、学校等场所3. 高层住宅、地下停车场等建筑4. 任何需要消防设备电源监控的场所四、安装与使用1. 安装前，请确保消防设备电源监控系统与被监控设备电源相匹配。
2. 按照安装图纸，将监控设备安装在合适的位置，确保设备运行环境稳定。
3. 连接电源线和信号线，确保接线正确、牢固。
4. 启动系统，进行参数设置，包括报警阈值、报警方式等。
5. 通过手机APP或电脑端，实时监控消防设备电源状态，掌握设备运行情况。
五、注意事项1. 安装、调试和使用消防设备电源监控系统前，请务必仔细阅读本说明书。
2. 请确保系统运行环境稳定，避免高温、潮湿、腐蚀性气体等恶劣环境。
3. 定期检查系统运行情况，确保设备正常运行。
4. 如遇故障，请及时联系专业技术人员进行维修。
5. 非专业人员请勿随意拆卸、改装消防设备电源监控系统。
六、维护与保养1. 定期检查：为了确保系统的稳定性和可靠性，建议每月对消防设备电源监控系统进行一次全面检查，包括电源线路、传感器、报警装置等。
2. 清洁保养：使用干净的软布定期擦拭设备表面，避免灰尘和污垢积累，确保通风散热良好。

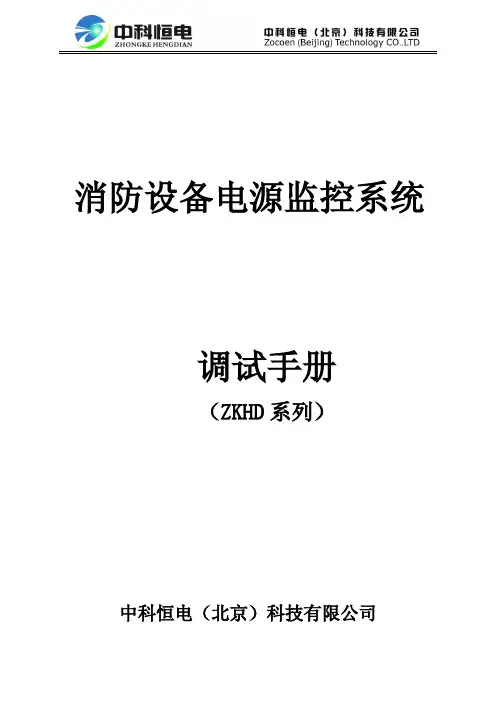

消防设备电源监控系统调试手册（ZKHD系列）中科恒电（北京）科技有限公司ZKHD系列消防设备电源监控系统（以下简称ZKHD系统）调试前请先确认现场已具备下列所述内容：1、确保ZKHD系统的总线敷设完成；2、确保ZKHD系统的监控器、区域分机、传感器安装到位；3、确保ZKHD系统的监控器、区域分机、传感器的通信、24V供电电源、强电线需安装正确；4、确保ZKHD系统所监测设备的供电线路安全通畅、安装到位并可随时通断；5、确保敷设线路的相关工作人员在场，以便及时发现并排除线路出现的错线、开路、虚接、短路、绝缘电阻小于20MΩ等问题；6、提供ZKHD系统的最终设计图纸，包括系统图和平面图等。
一、ZKHD系统敷设的管、线检查施工前应将ZKHD系统的管、线进行综合布置、安排，经深化设计后绘制系统施工图，经过会审批准，方可施工。
电源线采用NH-BV2*2.5mm2、通信线采用NH-RVS2*1.5mm2的线缆，SC20共管敷设，严禁走强电线槽，穿管布线应尽量远离强电管线或线槽，以保证系统稳定、可靠的运行。
1、管和线缆的规格型号应符合设计要求，并有产品合格证及检验报告；管表面光滑，涂层完整，无锈蚀，无裂缝，毛刺，飞边，沙眼，气泡等缺陷，且壁厚均匀管口平整；线缆需进行通、断及线间的绝缘检查。
2、管路超过下列长度时，应在便于接线处装设接线盒：管子长度每超过30m，无弯曲时；管子长度每超过20m，有1个弯曲时；管子长度每超过10m，有2个弯由时；管子长度每超过8m，有3个弯曲时。
3、金属管子入盒，盒外侧应套锁母，内候应装护口，在吊顶内敷设时，盒的内、外侧均应套锁母。
明敷时，应采用单独的卡具吊装或支撑物固定。
吊装线槽或管路的吊杆直径不应小于6mm。
4、线槽敷设时，应在下列部位设置吊点或支点：线槽如端、终端接头处；距接线盒0.2m处；线槽转角或分支处；直线段不大于3m处。
线槽接口应平直，严密，槽盖应齐全、平整、无翘角。
消防设备电源无线监控系统设计消防设备电源无线监控系统设计摘要为了保证消防设备电源的正常运行和减少火灾事故的发生，本文针对消防设备电源管理这一问题，提出了一种消防设备电源无线监控系统设计。
该系统采用了微控制器和无线通信技术，并能够实现对消防设备电源的监测和管理，以及对消防设备的状态进行远程监控和报警。
该系统具有简单、实用、节能、可靠等优点，能够有效地提高消防设备电源的管理水平和防火安全水平。
关键词：消防设备电源；无线监控系统；微控制器；通信技术；防火安全AbstractIn order to ensure the normal operation of fire equipment power supply and reduce the incidence of fire accidents, this paper proposes a design of wireless monitoring system for fire equipment power supply management. The system adopts microcontroller and wireless communication technology, which can realize the monitoring and management of fire equipment power supply, and the remote monitoring and alarm of the status of fire equipment. The system has the advantages of simplicity, practicality, energy saving and reliability, and can effectively improve the management level of fire equipment power supply and fire safety level.Keywords: fire equipment power supply; wireless monitoring system; microcontroller; communication technology; fire safety 一、引言近年来，火灾事故发生的频率越来越高，严重威胁人们的生命财产安全。
海湾®消防设备电源监控系统产品手册重要说明：本出版物为通用版本，其中展示的产品信息仅供参考，不构成具体的承诺或者保证。
我们持之以恒地追求改进产品技术、提高产品性能，为此我们保留不经通知而对相关产品配置功能以及技术信息进行更新调整的权利。
另外，本出版物中对系统性能的描述仅适用于通常情形。
由于现实中，实地环境可能存在各种无法预知的特别情况，因此相关产品性能的实现，将有赖于专业的调查分析以及设计规划。
敬请垂询海湾公司工作人员，我们将非常乐意为您提供专业建议。
© ���� 海湾安全技术有限公司Version ������海湾安全技术有限公司服务热线：��� ��� ����地址：河北省秦皇岛开发区长江东道��号网址： 关注海湾官方微信最新资讯实时掌握便捷高效 触手可及海湾商城 码上了解“海湾服务”小程序 数字化一站式服务海湾秦皇岛工厂凭借其先进的电子产品生产线、卓越的生产管理体系、严谨的质量控制流程、科学的质量诊所管理模式，成为消防行业技术先进、精益高效的建筑智能电子产品生产基地之一，产品线覆盖从火灾前期预警到后期灭火，再到智能逃生等多个环节，其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、EAC等一项或多项国内和国际认证。
产品与服务覆盖全球多个国家和地区，向商业、工业、住宅等各行各业提供一站式消防整体解决方案。
海湾不仅为客户提供高质量的产品解决方案，同时致力于为客户提供建筑消防设施全生命周期的服务解决方案，通过海湾数字化服务平台和遍布全国100多个城市的销售服务联络网点及600多名资深技术工程师的专业团队，为客户提供专业、智能、高效的服务。
三十年来，海湾始终致力于为客户提供全面高效的一站式消防整体解决方案，提升整体生活质量，带动现代化城市发展。
海湾安全技术有限公司（以下简称“海湾”）是国内主要的火灾探测报警及消防整体解决方案提供商之一，拥有强大的技术研发与持续创新能力，丰富的消防产品组合，卓越的品牌及质量优势。
消防设备电源监控系统JBF-62S60使用说明书在安装和使用本产品前务必仔细阅读和理解该使用说明书！青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录第一章系统概述 (1)1.1 特点 (1)1.2 参数 (2)1.3 外形尺寸 (2)1.4 结构介绍 (3)1.5指示灯及按键 (4)1.6 执行标准 (4)第二章安装调试步骤 (5)2.1 系统安装要求 (5)2.2 接线说明 (5)2.3现场调试 (5)第三章监控器主要功能 (7)第四章监控器显示说明 (8)4.1 监控器正常监视状态 (8)4.2监控器故障报警状态 (8)第五章监控器操作 (9)5.1系统查询 (10)5.1.1 查询注册地址 (10)5.1.2查询系统单元配置 (11)5.1.3 查询历史记录 (11)5.1.4 查询组网控制器 (12)5.1.5 查询注释信息 (12)5.1.6 查询传感器运行状态 (12)5.1.7 查询传感器参数： (13)5.1.8 查询电源状态 (13)5.2 测试菜单 (14)5.2.1 回路状态信息浏览 (14)5.2.2 回路电流信号浏览 (15)5.2.3 回路部件电流信号值 (15)5.2.4 现场部件类型及版本 (16)5.2.5 用户密码及授权管理 (16)5.3 设置菜单 (17)5.3.1 时间设置 (17)5.3.2 设置部件屏蔽 (17)5.3.3 设置打印机 (18)5.3.4 打印历史记录 (18)5.3.5 设置单相电压参数 (19)5.3.6 设置三相电压参数 (19)5.3.8 设置部件额定电压 (20)5.4 安装设置菜单 (21)5.4.1 回路部件自动登记 (21)5.4.2 回路部件手动登记 (22)5.4.3 设置本机地址 (22)5.4.4 定点编址 (23)5.5 系统设置菜单 (24)5.5.1 系统配置 (24)5.5.2 清除处理 (24)5.5.3 设置密码 (25)5.5.4 设置语言 (25)5.5.5 运行模式 (25)5.4.6 设置试用期 (26)5.4.7 WIFI管理 (26)5.6 帮助菜单 (27)第六章信号传感器 (28)6.1 JBF62P-ATV2A1型电压信号传感器 (28)6.1.1 功能概述 (28)6.1.2 主要功能 (28)6.1.3 主要参数 (28)6.1.4 结构尺寸 (29)6.1.5 安装与布线 (29)6.2 JBF62P-ATV1A1型电压信号传感器 (30)6.2.1 功能概述 (30)6.2.2 主要功能 (30)6.2.3 主要参数 (31)6.2.4 结构尺寸 (31)6.2.5 安装与布线 (32)6.3 JBF62P-ATV2型电压信号传感器 (32)6.3.1 功能概述 (32)6.3.2 主要功能 (33)6.3.3 主要参数 (33)6.3.4 结构尺寸 (33)6.3.5 安装与布线 (33)6.4 JBF62P-ASV6型电压信号传感器 (34)6.4.1 功能概述 (34)6.4.2 主要功能 (34)6.4.3 主要参数 (35)6.4.5 结构尺寸 (35)6.5 JBF62P-ASV1型电压信号传感器 (36)6.5.1 功能概述 (36)6.5.2 主要功能 (36)6.5.3 主要参数 (36)6.5.4 结构尺寸 (37)6.5.5 安装与布线 (37)第七章常见故障分析及维护 (39)7.1 故障处理 (39)7.2 保养维修 (39)7.3 安全使用及注意事项 (39)附录：消防设备电源监控系统的应用 (40)1、设计依据 (40)2、设计说明 (40)第一章系统概述近年来由于火灾发生时各类消防设备供电系统异常等原因不能正常投入消防灭火运行而造成重大人员、财产损失的火灾案例屡见不鲜，为了确保建筑物中的火灾报警系统、消防联动控制系统及其相关的被控设备（消防水泵、排烟风机等）在火灾发生时不会因为供电系统异常而导致这些消防设备不能投入到防灾、减灾运行的事故发生，青鸟消防股份有限公司严格遵照国标《GB 28184-2011消防设备电源监控系统》研制开发了JBF-62S60型消防设备电源监控系统。
消防设备电源监控系统在现代社会，消防安全是至关重要的。
而消防设备电源监控系统作为保障消防设备正常运行的关键环节，其重要性不容忽视。
这一系统就像是消防设备的“健康卫士”，时刻监测着电源的状况，确保在火灾发生时，消防设备能够迅速、有效地发挥作用。
消防设备电源监控系统是一种用于监控消防设备电源工作状态的智能化系统。
它通过对消防设备电源的电压、电流、开关状态等参数进行实时监测和分析，及时发现电源故障和异常情况，并发出报警信号，以便相关人员能够迅速采取措施进行修复和处理。
想象一下，在火灾发生的紧急时刻，如果消防设备因为电源故障而无法正常启动，那将是多么可怕的事情！消防水泵无法供水，消防风机无法排烟，消防应急照明和疏散指示系统无法正常工作，这无疑会给人们的生命和财产安全带来极大的威胁。
而消防设备电源监控系统的存在，就是为了避免这种情况的发生。
这一系统通常由监控主机、传感器和传输线路等组成。
传感器安装在消防设备的电源线路上，实时采集电源数据，并通过传输线路将数据传输到监控主机。
监控主机对数据进行分析和处理，一旦发现异常，立即发出声光报警，并在显示屏上显示故障信息，包括故障的类型、位置和发生时间等。
为了更好地理解消防设备电源监控系统的工作原理，我们以消防水泵为例。
消防水泵是消防灭火系统中的重要设备，它需要在火灾发生时迅速启动，提供足够的水压来灭火。
消防设备电源监控系统中的传感器会实时监测消防水泵电源的电压和电流。
如果电压过高或过低，电流过大或过小，或者电源出现断路、短路等故障，传感器会立即将这些信息传输给监控主机。
监控主机接收到这些信息后，会迅速判断故障的类型和严重程度，并发出相应的报警信号。
相关人员在收到报警信号后，可以迅速前往故障现场进行排查和修复，确保消防水泵在最短的时间内恢复正常工作。
消防设备电源监控系统具有很多优点。
首先，它能够实现实时监测，及时发现电源故障和异常情况，为故障的排查和修复争取了宝贵的时间。
消防设备电源监控系统调试手册（ZKHD系列）中科恒电（北京）科技有限公司ZKHD系列消防设备电源监控系统（以下简称ZKHD系统）调试前请先确认现场已具备下列所述内容：1、确保ZKHD系统的总线敷设完成；2、确保ZKHD系统的监控器、区域分机、传感器安装到位；3、确保ZKHD系统的监控器、区域分机、传感器的通信、24V供电电源、强电线需安装正确；4、确保ZKHD系统所监测设备的供电线路安全通畅、安装到位并可随时通断；5、确保敷设线路的相关工作人员在场，以便及时发现并排除线路出现的错线、开路、虚接、短路、绝缘电阻小于20MΩ等问题；6、提供ZKHD系统的最终设计图纸，包括系统图和平面图等。
一、ZKHD系统敷设的管、线检查施工前应将ZKHD系统的管、线进行综合布置、安排，经深化设计后绘制系统施工图，经过会审批准，方可施工。
电源线采用NH-BV2*2.5mm2、通信线采用NH-RVS2*1.5mm2的线缆，SC20共管敷设，严禁走强电线槽，穿管布线应尽量远离强电管线或线槽，以保证系统稳定、可靠的运行。
1、管和线缆的规格型号应符合设计要求，并有产品合格证及检验报告；管表面光滑，涂层完整，无锈蚀，无裂缝，毛刺，飞边，沙眼，气泡等缺陷，且壁厚均匀管口平整；线缆需进行通、断及线间的绝缘检查。
2、管路超过下列长度时，应在便于接线处装设接线盒：管子长度每超过30m，无弯曲时；管子长度每超过20m，有1个弯曲时；管子长度每超过10m，有2个弯由时；管子长度每超过8m，有3个弯曲时。
3、金属管子入盒，盒外侧应套锁母，内候应装护口，在吊顶内敷设时，盒的内、外侧均应套锁母。
明敷时，应采用单独的卡具吊装或支撑物固定。
吊装线槽或管路的吊杆直径不应小于6mm。
4、线槽敷设时，应在下列部位设置吊点或支点：线槽如端、终端接头处；距接线盒0.2m处；线槽转角或分支处；直线段不大于3m处。
线槽接口应平直，严密，槽盖应齐全、平整、无翘角。
消防设备电源监控系统设计及应用简析消防设备电源监控系统设计及应用简析随着城市的不断发展和建设，建筑物的高度和面积越来越大，也给火灾的防范和救援带来了极大的挑战。
为了更好地保障市民的生命财产安全，消防设备具有至关重要的作用。
其中，消防设备电源的稳定供应也是极其重要的一环。
为此，消防设备电源监控系统应运而生。
消防设备电源监控系统是将消防设备的电源进行精准的监控，确保消防设备稳定、可靠地运行，有效保障了消防安全。
下面，本文就对消防设备电源监控系统的设计及应用进行简析。
一、系统设计消防设备电源监控系统设计，应当考虑以下三个方面：1、监控范围：消防设备适用的区域十分广泛，因此，系统监控的范围也需覆盖如商场、办公楼、学校、医院等各类建筑物中的消防设备，确保全面覆盖。
2、信息传输：监控系统应当采用低功耗、低成本的无线传输技术，确保信息的传输质量，同时要能够在无线信号不强的情况下进行监控。
3、安全性：消防设备电源对于消防安全的重要性不言而喻，其保障系统的信息安全也是至关重要的。
因此，系统设计应当考虑到信息的安全保障措施，确保数据不被篡改、误用。
二、应用分析消防设备电源监控系统的应用有以下几个方面：1、电量监测：通过实时监测电量情况，可以避免消防设备因为电量不足而不能正常工作的情况。
此外，系统还可以提醒维护人员注意电量情况，及时进行更换或充电，以保证消防设备随时可用。
2、设备管理：通过实时监测各项设备的状态，可以及时发现故障并进行修复。
这不仅便于维护人员的工作，还能够减少设备的损耗和维修成本。
3、预警提醒：通过监测系统，系统还可以对电源出现紧急情况进行预警提醒，避免火灾发生。
4、远程控制：监控系统还可以实现对消防设备的远程控制，便于维护或应急救援时的操作。
总之，消防设备电源监控系统的设计和应用都是十分重要的一环，能够有效地提高消防设备的工作效率，保障人民生命财产安全。
因此，我们应该进一步加强消防设备电源监控系统的开发和运用，使其能够更好地为消防安全服务。
消防设备电源监控系统图目录…………………………………………………………-3系统概要……………………………………………………-4HY5900监控主机……………………………………………-6监控模块……………………………………………………-7消防设备电源监控系统图…………………………………-8大型监控系统网络拓扑结构图……………………………-9单相双电源监控电路图……………………………………-10一路交流一路直流双电源监控电路图……………………-11三相双电源监控电路图……………………………………-12三相无中性线风机、泵类电压监控电路图………………-13目 录三相无中性线风机、泵类电压电流监控电路图……………………-14三相有中性线风机、泵类电压监控电路图…………………………-15三相有中性线风机、泵类电压电流监测电路图……………………-16消防设备电源监控系统示例…………………………………………-17监控模块选择表………………………………………………………-18相关技术资料设备选型表……………………………………………………………-19消防设备电源监控系统图……………………………………………-封二1 、设计依据《GB28184-2011 消防设备电源监控系统》《GB25506-2010 消防控制室通用技术要求》《GB/T 50314-2006 智能建筑设计标准》其他相关现行国家标准和行业规范2 、适用范围本设计手册适用于新建、扩建和改建的工业与民用建筑内消防设备电源监控系统的设计和施工。
3、 主要内容3.1 概述。
消防设备电源监控系统是依据国家标准《GB28184-2011 消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。
通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。
恒业电源监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。
实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
3.2 系统组成。
系统由HY5900监控主机、HY5906中继器、HY59XX监控模块和传输缆线组成。
监控主机最多可管理64x4共256个监控模块，每个回路可管理64个模块。
网络最大通信距离一般不超过500m。
当传输距离超过500m时，采用中继器扩展。
3.3 监控主机。
HY5900监控主机采用集中式、模块化设计，对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。
3.4 中继器。
HY5906中继器适用于监控主机与现场监控模块距离较远的系统。
中继器不但可以增加系统的通信距离，而且可以为连接的现场监控模块供电，解决由于距离远而产生的通信信号和电源输出的衰减。
中继器通过通信总线将连接的现场监控模块及中继器的电源信息传送到监控主机。
3.5 监控模块。
HY59XX监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。
恒业电源监控系统中，监控模块分为三大类：1、HY591X 为直流电压电流监测模块，用于监测直流电源的电压、电流；2、HY592X 为单相交流电压电流监测模块，用于监测单相交流电源的电压、电流状态；3、HY593X 为三相三线交流电压电流监测模块，用于监测三相三线电源的电压、电流状态；4、HY594X 为三相四线交流电压电流监测模块，用于监测三相四线电源的电压、电流状态。
模块采用标准化设计，导轨安装，方便现场使用。
采用高性能单片机嵌入数据采集和通信程序，实现可靠的数据采集和传输。
4 、设计选用4.1 电气设计人员可根据消防系统的工艺要求和实际设备情况，参照设计手册提供的电路图，选用系统主机和合适的模块类型。
超过500m传输距离的建筑群应选配中继装置。
系 统 概 要HY5900型消防电源监控主机采用RS485总线制数据传输方式，配接HY591X系列直流电压电流监测模块、HY5921系列单相交流电压电流监测模块、HY593X系列三相三线交流电压电流监测模块和HY594X系列三相四线交流电压电流监测模块，组成大容量消防电源监控系统，系统报警后可联动，适用于高层建筑和工业场所的消防电源监控。
功能★ 采用A C 2 2 0 V电源。
★ 最多可连接6 4×4路模块。
★ 为连接的模块提供D C 2 4 V电源。
★ 通过RS485总线接收并显示被监控消防设备电源的工作状态。
★ 当出现故障时发出声光报警信号。
★ 可以监测与连接传感器和模块间的断路、短路现象。
★ 能监测自身电源的工作状态。
★ 能对本地设备进行自检。
★ 具有打印故障信息的功能。
★ 可以保存1 0 0 0 0条故障记录。
★ 通讯控制I / O模块输出和电压电流模块的报警信号灯。
★ 通讯采集I / O模块的输入状态。
★ 通讯设置各个模块的变比。
★ 可连接备用电源，在主电源故障情况下，持续运行2小时。
★ 有效通讯距离≤1 2 0 0 m主要技术指标■监控设备容量：可配接256点探测器，提供4组继电器输出；■与探测器的通讯距离：最长1200米；■ 报警时间：<100秒；■ 继电器触点容量：AC250V/5A，DC30V/5A；■ 事件记录容量：最近故障10000条；■ 打印功能：汉字打印输出；■ 控制器工作电源：AC220V/50HZ（壁挂式）；或DC24V（机柜式）；■ 工作环境：温度范围0℃～＋75℃，湿度< 95％，无凝露；■ 备电：DC24V，15.0Ah；或适配■ 功耗：监视状态下<5W，报警状态下<30W；HY5900监控主机消防电源监控模块是专门为监测消防设备中使用单相/三相交/直流电的设备而设计的，具有极高专门性的电气参数监测模块。
它体积小，节约空间，方便安装。
能够分析被监控设备电源的过压，欠压，过载等电气故障，并迅速上传至监控设备。
可应用于对各种报警设备的电源的监测。
性能特点灵敏度高能在第一时间真实反映被监控设备的电源状态测量精度高所有监控模块测量精度均达到1级监控方便选用成熟的R S 4 8 5协议，支持远程监控抗扰能力强完善的电磁兼容性设计，具有极强的抗电磁干扰能力监测范围大有效通讯距离可达1200m易于安装维护模块化的设计，导轨式安装，安装和维护方便灵活配置 根据监控设备具体情况灵活组合超低能耗1w使用安全内部采用24V 电源，降低使用危险工作环境工作温度范围-10°C~ 85°C 储存温度范围环境-20°C~ 85°C相对湿度温度20 °C 以下湿度90 %不结露海拔高度< 2000M 外型及尺寸外壳防护等级IP30接线盒防护等级IP30硬线连接截面0.2至4mm2软线连接截面0.2至2.5mm 2重量<190g符合标准电磁兼容GB9254-1998(无线电干扰抑制)电磁兼容GB/T17626-2-3-4-5-6测量精度1级监控模块：直流电压电流监控模块、单相交流电压电流监控模块、三相三线电压电流监控模块、三相四线电压电流监控模块。
监控主机能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。
电源监控主机共有4路输出，每个回路可连接64个监控模块，主机可连接监控模块数量最多256个。
模块类别电源电压（电流）监控模块M1模块型号功能HY5911（直流）HY5912（直流）HY5921（交流单相）HY5922（交流单相）HY5928(交流单相)HY5931(三相无中性线)HY5932（三相无中性线）HY5938(三相无中性线)HY5941(三相有中性线)检测值一组直流电压DC 0-220V一组直流电压一组直流电流DC 0-220V一组单相交流电压AC 20-400V一组单相交流电压一组单相交流电流AC 20-400V双电源交流电压AC 20-400V一组交流电压AC 20-500V一组交流电压一组交流电流AC 20-500V双电源交流电压AC 20-500V一组交流电压AC 20-500V开关量输入1路1路1路1路2路1路1路2路1路继电器输出（常开接点）1路1路1路1路1路1路1路1路1路继电器常开点可通过软件设置进行报警控制外形尺寸(mm)70x78x65108x78x6570x78x65108x78x6570x78x65模块类别电源电压（电流）监控模块M1模块型号功能HY5942（三相有中性线）HY5948(三相无中性线)检测值一组交流电压一组交流电流AC 20-500V双电源交流电压AC 20-500V开关量输入1路2路继电器输出（常开接点）1路1路继电器常开点可通过软件设置进行报警控制外形尺寸(mm)108x78x65HYHY。
