孔加工常用工艺装备(1)一、孔加工用刀具在金属切削中，孔加工占很大比重。
孔加工的刀具种类很多，按其用途可分为两类：一类是在实心材料上加工出孔的刀具，如麻花钻、扁钻、深孔钻等；另一类是对工件已有孔进行再加工的刀具，如扩孔钻、铰刀、镗刀等。
本节介绍常用的几种孔加工刀具。

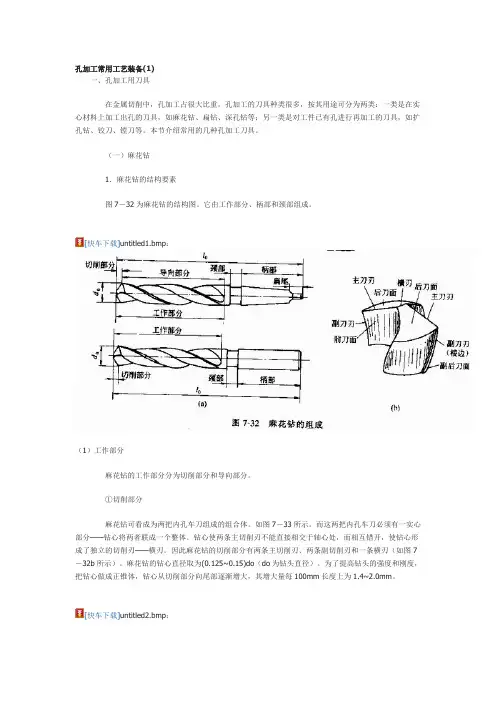

（一）麻花钻1．麻花钻的结构要素图7－32为麻花钻的结构图。
它由工作部分、柄部和颈部组成。
[快车下载]unti t led1.bmp：（1）工作部分麻花钻的工作部分分为切削部分和导向部分。
①切削部分麻花钻可看成为两把内孔车刀组成的组合体。
如图7－33所示。
而这两把内孔车刀必须有一实心部分——钻心将两者联成一个整体。
钻心使两条主切削刃不能直接相交于轴心处，而相互错开，使钻心形成了独立的切削刃——横刃。
因此麻花钻的切削部分有两条主切削刃、两条副切削刃和一条横刃（如图7－32b所示）。
麻花钻的钻心直径取为(0.125~0.15)do（do为钻头直径）。
为了提高钻头的强度和刚度，把钻心做成正锥体，钻心从切削部分向尾部逐渐增大，其增大量每100mm长度上为1.4~2.0mm。
[快车下载]unti t led2.bmp：两条主切削刃在与它们平行的平面上投影的夹角称为锋角2Φ，如图7－34所示。
标准麻花钻的锋角2Φ＝118°，此时两条主切削刃呈直线；若磨出的锋角2Φ＞118°,则主切削刃呈凹形；若2Φ＜118°，则主切削刃呈凸形。
②导向部分导向部分在钻孔时起引导作用，也是切削部分的后备部分。
导向部分的两条螺旋槽形成钻头的前刀面，也是排屑、容屑和切削液流入的空间。
螺旋槽的螺旋角β是指螺旋槽最外缘的螺旋线展开成直线后与钻头轴线之间的夹角，如图7－34所示。
愈靠近钻头中心螺旋角愈小。
螺旋角β增大，可获得较大前角，因而切削轻快，易于排屑，但会削弱切削刃的强度和钻头的刚性。
导向部分的棱边即为钻头的副切削刃，其后刀面呈狭窄的圆柱面。
孔加工常用工艺装备(1)一、孔加工用刀具在金属切削中，孔加工占很大比重。
孔加工的刀具种类很多，按其用途可分为两类：一类是在实心材料上加工出孔的刀具，如麻花钻、扁钻、深孔钻等；另一类是对工件已有孔进行再加工的刀具，如扩孔钻、铰刀、镗刀等。
本节介绍常用的几种孔加工刀具。

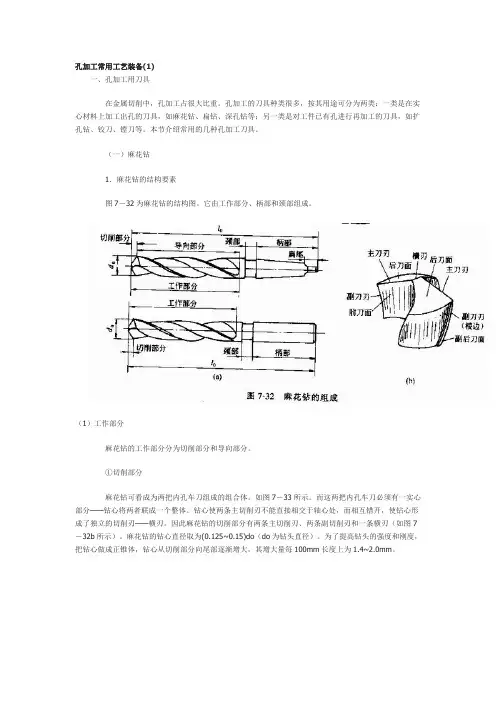

（一）麻花钻1．麻花钻的结构要素图7－32为麻花钻的结构图。
它由工作部分、柄部和颈部组成。
（1）工作部分麻花钻的工作部分分为切削部分和导向部分。
①切削部分麻花钻可看成为两把内孔车刀组成的组合体。
如图7－33所示。
而这两把内孔车刀必须有一实心部分——钻心将两者联成一个整体。
钻心使两条主切削刃不能直接相交于轴心处，而相互错开，使钻心形成了独立的切削刃——横刃。
因此麻花钻的切削部分有两条主切削刃、两条副切削刃和一条横刃（如图7－32b所示）。
麻花钻的钻心直径取为(0.125~0.15)do（do为钻头直径）。
为了提高钻头的强度和刚度，把钻心做成正锥体，钻心从切削部分向尾部逐渐增大，其增大量每100mm长度上为1.4~2.0mm。
两条主切削刃在与它们平行的平面上投影的夹角称为锋角2Φ，如图7－34所示。
标准麻花钻的锋角2Φ＝118°，此时两条主切削刃呈直线；若磨出的锋角2Φ＞118°,则主切削刃呈凹形；若2Φ＜118°，则主切削刃呈凸形。
②导向部分导向部分在钻孔时起引导作用，也是切削部分的后备部分。
导向部分的两条螺旋槽形成钻头的前刀面，也是排屑、容屑和切削液流入的空间。
螺旋槽的螺旋角β是指螺旋槽最外缘的螺旋线展开成直线后与钻头轴线之间的夹角，如图7－34所示。
愈靠近钻头中心螺旋角愈小。
螺旋角β增大，可获得较大前角，因而切削轻快，易于排屑，但会削弱切削刃的强度和钻头的刚性。
导向部分的棱边即为钻头的副切削刃，其后刀面呈狭窄的圆柱面。
标准麻花钻导向部分直径向柄部方向逐渐减小，其减小量每100mm长度上为0.03~0.12mm，螺旋角β可减小棱边与工件孔壁的摩擦，也形成了副偏角.（2）柄部柄部用来装夹钻头和传递扭矩。

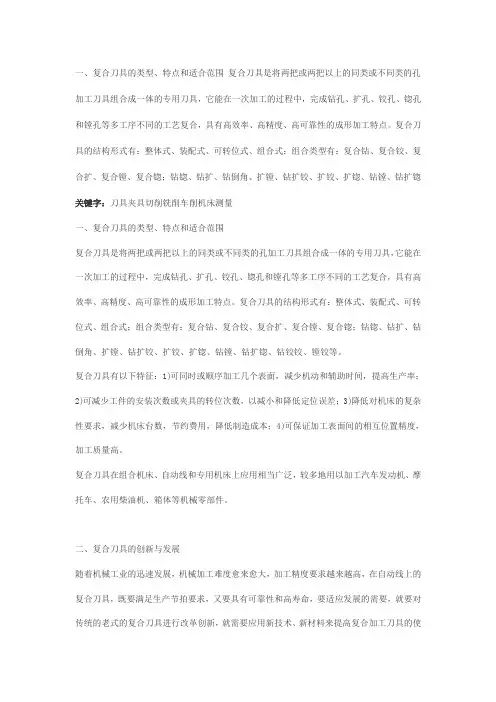

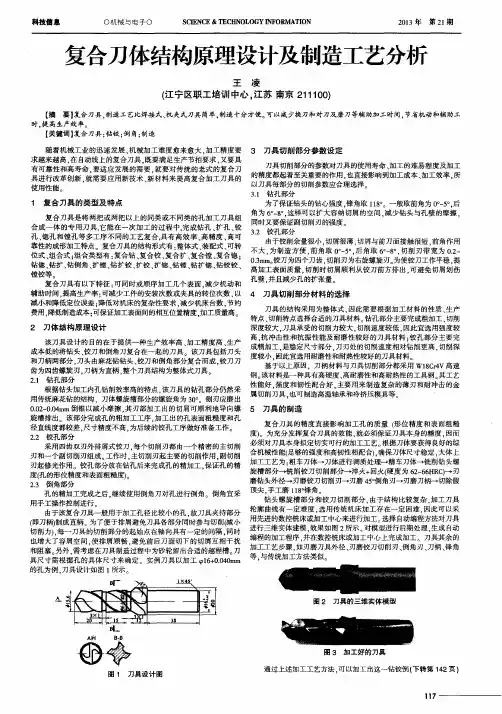

一、复合刀具的类型、特点和适合范围复合刀具是将两把或两把以上的同类或不同类的孔加工刀具组合成一体的专用刀具，它能在一次加工的过程中，完成钻孔、扩孔、铰孔、锪孔和镗孔等多工序不同的工艺复合，具有高效率、高精度、高可靠性的成形加工特点。
复合刀具的结构形式有：整体式、装配式、可转位式、组合式；组合类型有：复合钻、复合铰、复合扩、复合镗、复合锪；钻锪、钻扩、钻倒角、扩镗、钻扩铰、扩铰、扩锪、钻镗、钻扩锪关键字：刀具夹具切削铣削车削机床测量一、复合刀具的类型、特点和适合范围复合刀具是将两把或两把以上的同类或不同类的孔加工刀具组合成一体的专用刀具，它能在一次加工的过程中，完成钻孔、扩孔、铰孔、锪孔和镗孔等多工序不同的工艺复合，具有高效率、高精度、高可靠性的成形加工特点。
复合刀具的结构形式有：整体式、装配式、可转位式、组合式；组合类型有：复合钻、复合铰、复合扩、复合镗、复合锪；钻锪、钻扩、钻倒角、扩镗、钻扩铰、扩铰、扩锪、钻镗、钻扩锪、钻铰铰、镗铰等。
复合刀具有以下特征：1)可同时或顺序加工几个表面，减少机动和辅助时间，提高生产率；2)可减少工件的安装次数或夹具的转位次数，以减小和降低定位误差；3)降低对机床的复杂性要求，减少机床台数，节约费用，降低制造成本；4)可保证加工表面间的相互位置精度，加工质量高。
复合刀具在组合机床、自动线和专用机床上应用相当广泛，较多地用以加工汽车发动机、摩托车、农用柴油机、箱体等机械零部件。
二、复合刀具的创新与发展随着机械工业的迅速发展，机械加工难度愈来愈大，加工精度要求越来越高，在自动线上的复合刀具，既要满足生产节拍要求，又要具有可靠性和高寿命，要适应发展的需要，就要对传统的老式的复合刀具进行改革创新，就需要应用新技术、新材料来提高复合加工刀具的使用性能。
新材料在复合刀具上的应用传统的复合刀具一般采用的刀具材料为普通高速钢和硬质合金，而新型的复合刀具则采用钛基硬质合金(金属陶瓷)、高性能高速钢(含Co高速钢、粉末高速钢、含Al高速钢)、复合陶瓷、CBN、,PCD等新材料，对复合刀具实施不同材料的组合：高性能高速钢与硬质合金的组合、通用高速钢与钛基硬质合金的组合、高性能高速钢与CBN刀片组合、硬质合金与P CD刀片组合、硬质合金与陶瓷刀片的组合，可使复合刀具在同一转速状态下，实现钻孔、扩孔、铰孔、锪孔、镗孔不同工艺对可靠性的要求，如我厂曾为天津某企业设计制造了高性能高速钢材料的钻铰复合刀具，其价格为普通高速钢刀具的5倍，但其使用性能比普通高速钢刀具提高了10倍以上，虽然单个刀具成本提高了，但其性能价格比优势得到体现。

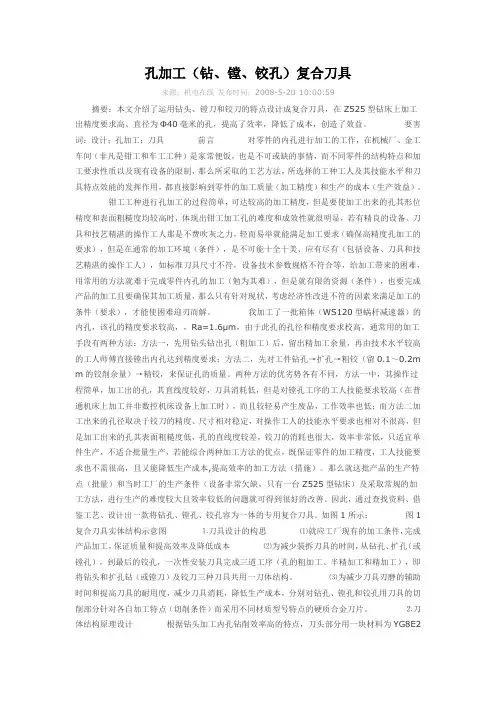

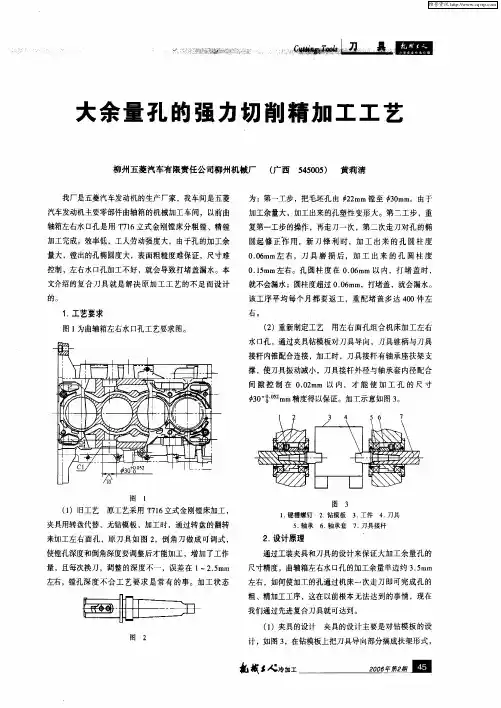

孔加工（钻、镗、铰孔）复合刀具来源：机电在线发布时间：2008-5-20 10:00:59摘要：本文介绍了运用钻头、镗刀和铰刀的特点设计成复合刀具，在Z525型钻床上加工出精度要求高、直径为Φ40毫米的孔，提高了效率，降低了成本，创造了效益。
要害词：设计；孔加工；刀具前言对零件的内孔进行加工的工作，在机械厂、金工车间（非凡是钳工和车工工种）是家常便饭，也是不可或缺的事情，而不同零件的结构特点和加工要求性质以及现有设备的限制，那么所采取的工艺方法，所选择的工种工人及其技能水平和刀具特点效能的发挥作用，都直接影响到零件的加工质量（加工精度）和生产的成本（生产效益）。
钳工工种进行孔加工的过程简单，可达较高的加工精度，但是要使加工出来的孔其形位精度和表面粗糙度均较高时，体现出钳工加工孔的难度和成效性就很明显，若有精良的设备、刀具和技艺精湛的操作工人那是不费吹灰之力，轻而易举就能满足加工要求（确保高精度孔加工的要求），但是在通常的加工环境（条件），是不可能十全十美、应有尽有（包括设备、刀具和技艺精湛的操作工人），如标准刀具尺寸不符，设备技术参数规格不符合等，给加工带来的困难，用常用的方法就难于完成零件内孔的加工（勉为其难），但是就有限的资源（条件），也要完成产品的加工且要确保其加工质量，那么只有针对现状，考虑经济性改进不符的因素来满足加工的条件（要求），才能使困难迎刃而解。
我加工了一批箱体（WS120型蜗杆减速器）的内孔，该孔的精度要求较高，，Ra=1.6μm，由于此孔的孔径和精度要求校高，通常用的加工手段有两种方法：方法一，先用钻头钻出孔（粗加工）后，留出精加工余量，再由技术水平较高的工人师傅直接镗出内孔达到精度要求；方法二，先对工件钻孔→扩孔→粗铰（留0.1～0.2m m的铰削余量）→精铰，来保证孔的质量。
两种方法的优劣势各有不同，方法一中，其操作过程简单，加工出的孔，其直线度较好，刀具消耗低，但是对镗孔工序的工人技能要求较高（在普通机床上加工并非数控机床设备上加工时），而且较轻易产生废品，工作效率也低；而方法二加工出来的孔径取决于铰刀的精度、尺寸相对稳定，对操作工人的技能水平要求也相对不很高，但是加工出来的孔其表面粗糙度低，孔的直线度较差，铰刀的消耗也很大，效率非常低，只适宜单件生产，不适合批量生产，若能综合两种加工方法的优点，既保证零件的加工精度，工人技能要求也不需很高，且又能降低生产成本,提高效率的加工方法（措施）。

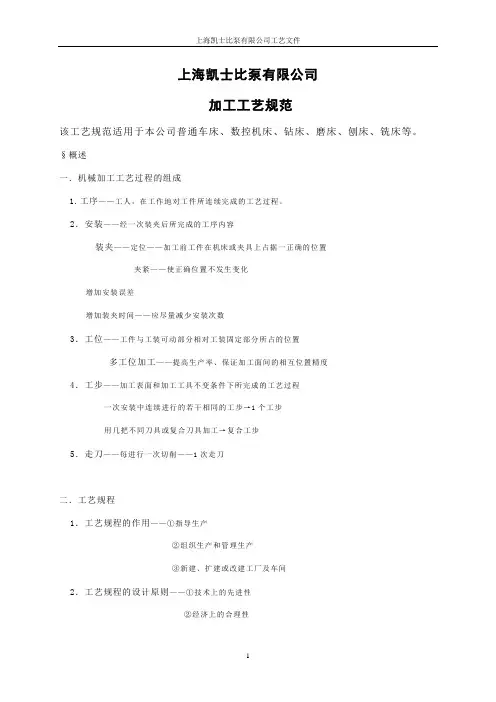

上海凯士比泵有限公司加工工艺规范该工艺规范适用于本公司普通车床、数控机床、钻床、磨床、刨床、铣床等。
