如何选择压力表的测量精度_压力表精度

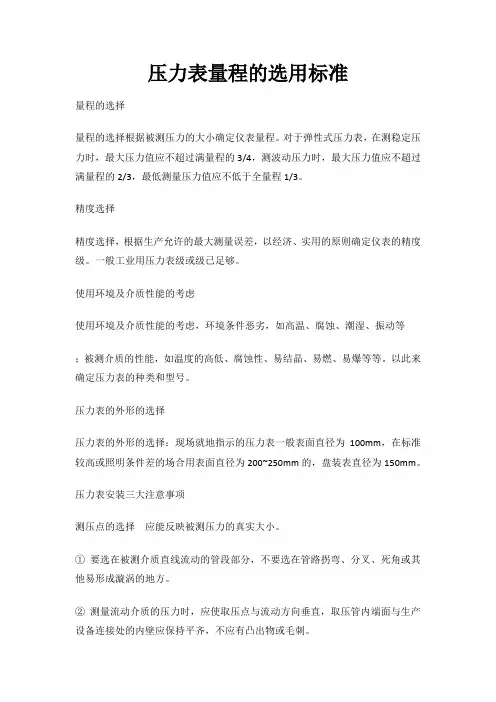

压力表量程的选用标准量程的选择量程的选择根据被测压力的大小确定仪表量程。

对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4，测波动压力时，最大压力值应不超过满量程的2/3，最低测量压力值应不低于全量程1/3。

精度选择精度选择，根据生产允许的最大测量误差，以经济、实用的原则确定仪表的精度级。

一般工业用压力表级或级已足够。

使用环境及介质性能的考虑使用环境及介质性能的考虑，环境条件恶劣，如高温、腐蚀、潮湿、振动等；被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等。

以此来确定压力表的种类和型号。

压力表的外形的选择压力表的外形的选择：现场就地指示的压力表一般表面直径为100mm，在标准较高或照明条件差的场合用表面直径为200~250mm的，盘装表直径为150mm。

压力表安装三大注意事项测压点的选择应能反映被测压力的真实大小。

①要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其他易形成漩涡的地方。

②测量流动介质的压力时，应使取压点与流动方向垂直，取压管内端面与生产设备连接处的内壁应保持平齐，不应有凸出物或毛刺。

③测量液（气）体压力时，取压点应在管道下（上）部，使导压管内不积存气（液）体。

导压管铺设①导压管粗细要合适，一般内径为6～10mm，长度应尽可能短，最长不得超过50m，以减少压力指示的迟缓。

如超过50m，应选用能远距离传送的压力计。

②导压管水平安装时应保证有1:10～1:20的倾斜度，以利于积存于其中之液体（或气体）的排出。

③当被测介质易冷凝或冻结时，必须加设保温伴热管线。

④取压口到压力计之间应装有切断阀，以备检修压力计时使用。

切断阀应装设在靠近取压口的地方。

压力计的安装①压力计应安装在易观察和检修的地方。

②安装地点应力求避免振动和高温影响。

③测量蒸汽压力时，应加装凝液管，以防止高温蒸汽直接与测压元件接触[图3-17（a）］；对于有腐蚀性介质的压力测量，应加装有中性介质的隔离罐，下图（b）表示了被测介质密度ρ2大于和小于隔离液密度ρ1的两种情况。

压力表量程选择背景在使用压力表时，我们常会看到其上印有一些数字，如100psi，200bar等，这些数字的意义是什么？这就是压力表的量程，也就是其能够测量的压力范围。

在选购和使用压力表时，正确选择量程是非常重要的。

量程的意义量程指的是压力表能够测量的最大压力值，通常用单位表示，比如psi、bar等。

例如，一个100psi量程的压力表，就能够测量0到100psi范围内的压力值。

一般来说，压力表的量程应该略大于被测量工件的最大压力值。

量程的选择在选择压力表的量程时，需要注意以下几个因素：1. 需要测量的压力范围首先需要明确需要测量的压力范围。

例如，需要测量0-60psi的压力，则可以选用0-100psi或0-150psi的压力表。

2. 测量精度要求不同量程的压力表具有不同的精度。

一般来说，量程越小的压力表精度越高。

如果精度要求比较高，可以选择较小量程的压力表。

3. 工作环境工作环境也是选择量程的一个重要因素。

例如，在高温环境下工作的压力表需要选择高温量程。

在有腐蚀物质存在的环境中，需要选择耐腐蚀材料制成的压力表。

4. 经济成本不同量程的压力表价格也有差别。

如果经济成本要求比较高，可以选择较常规的量程。

注意事项在使用压力表时，还需注意以下事项：1. 不要超过量程使用过程中不要超过压力表的量程，否则会对压力表造成损坏。

2. 定期校验定期对压力表进行校验，以确保其准确性。

3. 储存和使用环境应将压力表储存在干燥、通风、无腐蚀性气体的环境中。

使用时，避免长时间暴露在阳光下和高温环境中，以免影响精度和寿命。

总结选择压力表量程需要考虑多个因素，包括需要测量的压力范围、测量精度要求、工作环境和经济成本等。

正确选择压力表的量程可以保证测量的准确性和稳定性，同时还能延长压力表的使用寿命。

在使用压力表时，还需注意保护和维护，以保证其准确性和使用寿命。

怎样选择压力表的精度
1、锅炉工作压力小于2.5MPa的锅炉，压力表精度不应低于2.5级；工作压力≥2．5MPa 的锅炉，压力表的精度不应低于1.5级；工作压力>14MPa的锅炉，压力表的精度应为1级。

2、压力表盘上刻度值，应根锅炉实际工作压力选用，压力表量程的选择应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3.0倍，最好是2倍。

3、压力表的直径大小，应保证司炉人员能清楚地看到压力指示值，表盘直径不应小于100mm。

一般高度达5m的锅炉选用压力表的直径应不小于200mm；超过5m时，压力表的直径应不小于300mm。

高度较高时，最好用内径10mm的无缝钢管（如φ14X 2），从锅炉顶上压力测管接口处引下，到锅炉前方或前侧离地1.7m处，固定在锅炉外壳便于观察、又便于定期冲洗操作、装卸更换压力表的位置。

压力表的选型原则1. 测量范围：首先，需要确定所需测量的压力范围。

压力表应能够覆盖所需测量的最大和最小压力范围，并且在使用时能够提供准确的读数。

2. 精度：精度是指压力表的测量结果与真实值之间的偏差。

在选择压力表时，应考虑所需的测量精度。

需要根据应用的要求确定所需的精度等级。

3. 工作环境：考虑所安装的环境条件，如温度、湿度、震动和腐蚀性等因素。

根据环境条件选择合适的材料和防护等级，以确保压力表的可靠性和耐久性。

4. 材料选择：根据应用环境和测量介质的特性，选择适合的材料。

常见的材料包括不锈钢、黄铜和塑料等。

不同材料具有不同的耐腐蚀性和耐高温性能，因此需要根据实际需求进行选择。

5. 接口类型：压力表的接口类型也是选择的重要考虑因素。

常见的接口类型有螺纹接口和法兰接口等。

根据安装要求和连接方式选择合适的接口类型。

6. 压力表类型：根据测量要求和应用场景，选择合适的压力表类型。

常见的压力表类型有指针式压力表、数字式压力表和差压表等。

不同类型的压力表具有不同的特点和适用范围。

7. 品牌和质量：选择知名品牌和有良好口碑的压力表，能够确保产品的质量和可靠性。

同时，购买压力表时要注意检查产品的质量认证和合格证书。

8. 价格和性价比：在选择压力表时，要综合考虑价格和性价比。

不仅要关注价格，还要考虑产品的性能、质量和服务等方面。

9. 售后服务：最后，选择一个能够提供良好售后服务的厂家或供应商。

压力表在使用过程中可能会出现故障或需要维护，良好的售后服务可以提供及时的技术支持和解决方案。

总结一下，选购压力表时应考虑测量范围、精度、工作环境、材料选择、接口类型、压力表类型、品牌和质量、价格和性价比以及售后服务等因素。

通过综合考虑这些原则，我们可以选择到适合自己应用需求的压力表，确保系统的正常运行和安全性。

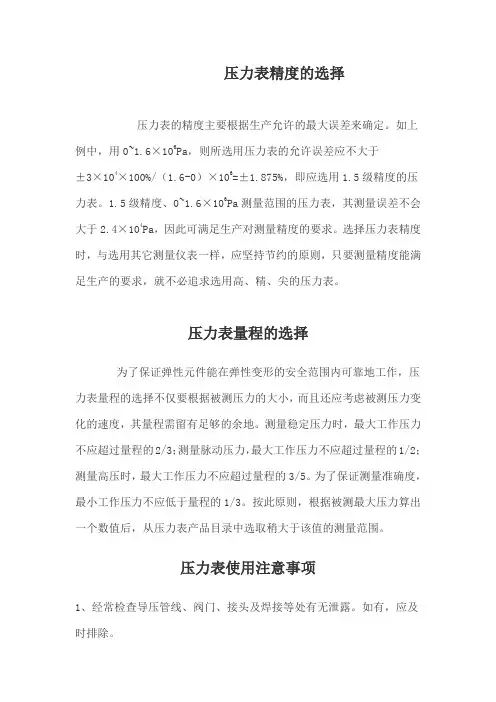

压力表精度的选择压力表的精度主要根据生产允许的最大误差来确定。

如上例中，用0~1.6×106Pa，则所选用压力表的允许误差应不大于±3×104×100%/（1.6-0）×106=±1.875%，即应选用1.5级精度的压力表。

1.5级精度、0~1.6×106Pa测量范围的压力表，其测量误差不会大于2.4×104Pa，因此可满足生产对测量精度的要求。

选择压力表精度时，与选用其它测量仪表一样，应坚持节约的原则，只要测量精度能满足生产的要求，就不必追求选用高、精、尖的压力表。

压力表量程的选择为了保证弹性元件能在弹性变形的安全范围内可靠地工作，压力表量程的选择不仅要根据被测压力的大小，而且还应考虑被测压力变化的速度，其量程需留有足够的余地。

测量稳定压力时，最大工作压力不应超过量程的2/3；测量脉动压力，最大工作压力不应超过量程的1/2；测量高压时，最大工作压力不应超过量程的3/5。

为了保证测量准确度，最小工作压力不应低于量程的1/3。

按此原则，根据被测最大压力算出一个数值后，从压力表产品目录中选取稍大于该值的测量范围。

压力表使用注意事项1、经常检查导压管线、阀门、接头及焊接等处有无泄露。

如有，应及时排除。

2、定点定时进行巡回检查，检查仪表的完整性，保持仪表的清洁，特别应检查压力表的指示值。

若指示值与正常的工艺值相差很大，可用合格的同型号规格的压力表换装上去以比较鉴别。

若指示指针指在一处不动，可开大压力表前的阀门，看指针是否有变化。

若没有变化，则可能是导压系统某处被堵死。

特别是阻尼器容易被堵死。

若指示指针摆动频繁，幅度又较大时，可将压力表前的阀门关小一些，使指针稍稍摆动即可。

3、安装在泵出口处的压力表，为了防止压力表受瞬时冲击超压而损坏，在起动泵时，应先将压力表前的阀门关死，待泵起动后才缓慢开启阀门。

这一点对经常起动的泵来说应特别注意。

压力表精度等级知识介绍一．压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

外壳公称直径(mm) 精确度等级40;60 2.5;4.0100 1.6;2.5150;200;250 1.0;1.6注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。

在参比工作条件下,压力表精度等级检验应包括以下四个项目:1、示值误差在测量范围内,示值误差应不大于表二所规定的允许误差.2、回程误差在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.3、轻敲位移轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.4、指针偏转平稳性在测量范围内,指针偏转应平稳,无跳动和卡住现象.压力表精度等级含义是什么？压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。

例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8 MPa时，实际气压在0．737 5～0．862 5MPa之间。

由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。

量程相同时，精度越高（即数字越小），压力表的允许误差越小。

精度相同时，量程越大，压力表的误差越大。

二．压力表是常见的计量器具，广泛应用于各个生产领域。

压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。

压力表选型标准在工业过程中，压力表扮演着非常重要的角色，它可以提供关于气体或液体的压力信息。

为了保证工业过程的安全性和效率，选择合适的压力表是非常重要的。

以下是一些在选择压力表时需要考虑的标准：1. 测量范围：在选择压力表时，首先要确定其测量范围。

你需要考虑你的设备或系统的工作压力，以选择一个能够覆盖这个范围的适当量程的压力表。

2. 精度等级：精度等级是衡量压力表测量准确度的指标。

不同的应用可能需要不同精度的压力表。

一般情况下，你可能会看到精度等级如 2.5%，1.5%或0.4%的仪表。

这些数字表示的是仪表的最大允许误差。

3. 表盘直径：表盘直径的大小可能会影响到读数的便利性。

较大的表盘直径可能会使读数更容易，特别是对于那些有大量程比的压力表。

4. 测量介质：你需要考虑压力表将要测量的介质。

不同的介质可能需要不同的压力表类型和材料。

例如，一些介质可能对某些材料有腐蚀性，因此需要使用不锈钢或其他抗腐蚀材料制造的压力表。

5. 连接方式：压力表的连接方式可能会影响到其安装和使用。

你需要考虑你的系统或设备的接口类型和尺寸，以选择适当的压力表。

6. 防护等级：在一些应用中，你可能需要一个具有特定防护等级的压力表。

例如，在一些可能存在机械损伤或灰尘、水分等环境因素影响的地方，你可能需要一个具有防护外壳的压力表。

7. 量程比：量程比是指压力表的量程上限与下限之比。

选择具有适当量程比的压力表对于确保测量准确性和覆盖整个操作范围至关重要。

8. 品牌信誉：最后，选择知名品牌和有良好声誉的压力表制造商可以保证压力表的质量和性能。

这样的制造商通常会提供更可靠的产品，并能够提供良好的售后服务和技术支持。

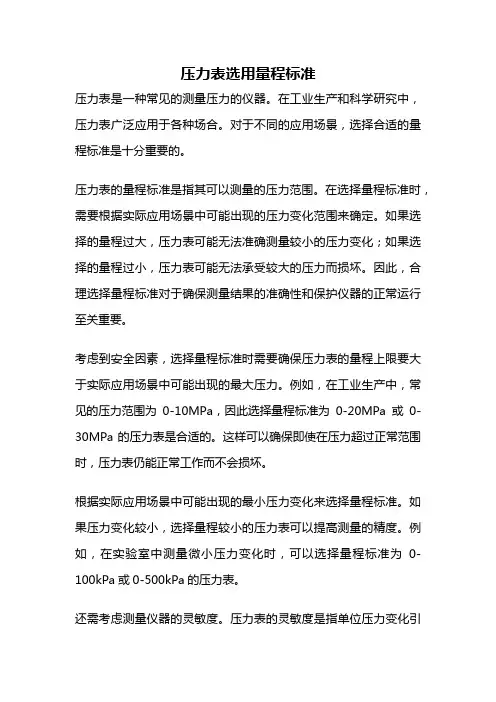

压力表选用量程标准压力表是一种常见的测量压力的仪器。

在工业生产和科学研究中，压力表广泛应用于各种场合。

对于不同的应用场景，选择合适的量程标准是十分重要的。

压力表的量程标准是指其可以测量的压力范围。

在选择量程标准时，需要根据实际应用场景中可能出现的压力变化范围来确定。

如果选择的量程过大，压力表可能无法准确测量较小的压力变化；如果选择的量程过小，压力表可能无法承受较大的压力而损坏。

因此，合理选择量程标准对于确保测量结果的准确性和保护仪器的正常运行至关重要。

考虑到安全因素，选择量程标准时需要确保压力表的量程上限要大于实际应用场景中可能出现的最大压力。

例如，在工业生产中，常见的压力范围为0-10MPa，因此选择量程标准为0-20MPa或0-30MPa的压力表是合适的。

这样可以确保即使在压力超过正常范围时，压力表仍能正常工作而不会损坏。

根据实际应用场景中可能出现的最小压力变化来选择量程标准。

如果压力变化较小，选择量程较小的压力表可以提高测量的精度。

例如，在实验室中测量微小压力变化时，可以选择量程标准为0-100kPa或0-500kPa的压力表。

还需考虑测量仪器的灵敏度。

压力表的灵敏度是指单位压力变化引起压力表指针或数字显示的变化量。

灵敏度越高，压力表的测量精度越高。

因此，在选择量程标准时，也需要考虑到仪器的灵敏度要求。

对于高精度要求的应用场景，可以选择量程较小但灵敏度较高的压力表；对于一般要求的应用场景，可以选择量程较大但灵敏度适中的压力表。

还需要考虑压力表的使用环境。

有些特殊的工作环境，如高温、低温、腐蚀性介质等，会对压力表的性能造成影响。

在这种情况下，选择适应特殊环境的耐温、耐腐蚀等性能的压力表是必要的。

在选择压力表的量程标准时，需要综合考虑实际应用场景中可能出现的压力范围、压力变化、灵敏度要求以及使用环境等因素。

只有选择合适的量程标准，才能确保压力表的准确性、稳定性和可靠性。

压力表的精度等级介绍压力表是广泛应用于工业生产中的一种测量仪表，主要用于测量气体或液体压力，并将压力值转换为相应的电子信号输出。

不同精度等级的压力表具有不同的测量精度和使用范围，在选择和使用时需要注意其精度等级。

压力表的精度等级压力表的精度等级通常以百分数表示，例如1%、2.5%、5%等。

这些数字表示压力表的测量误差范围，也就是压力表的最大误差值。

例如，一个精度等级为2.5%的压力表在测量时，其实际测量值与真实值的误差范围为±2.5%。

具体精度等级介绍0.25%精度等级0.25%精度等级的压力表是其中精度最高的一种。

其测量误差范围仅为压力量程的0.25%，能够提供高精度的测量值。

这种压力表通常用于实验室、科研以及某些高精度要求的工业场合，对测量结果的准确性要求较高。

0.5%精度等级0.5%精度等级的压力表比0.25%精度等级的压力表精度稍低，但其测量误差范围仍然可控制在压力量程的0.5%以内。

这种压力表适用于一般的工业测量，如空调、供水等领域。

1.0%精度等级1.0%精度等级的压力表则是在一些大众化领域如在汽车、机械、电气等行业所广泛使用的一种压力表。

这种压力表的测量误差范围为压力量程的1.0%以内，虽然其相对准确度较低，但在此领域的应用效果良好。

1.6%精度等级1.6%精度等级的压力表用途主要集中在低要求精度领域，如一些较为简单的空压系统、调节柜、真空设备等。

其测量误差范围在压力量程的1.6%以内，适用范围相对较窄。

2.5%精度等级2.5%精度等级的压力表精度相对较低，其测量误差范围可达到压力量程的2.5%以内。

这种压力表适用于一些要求不是很高的场合，如在工厂的液压系统，一些管道输配气体流、液的工业场合等。

总结压力表的精度等级是一种很重要的指标，不同的精度等级适用于不同的场合，选择合适的压力表精度等级，能够提供更为准确和稳定的测量结果。

在购买和使用时，需要综合考虑压力表的应用范围、测量精度、精度等级等因素，选择最为适合自己的压力表。
