变配电室电缆沟施工工艺标准
- 格式:docx
- 大小:73.10 KB
- 文档页数:6
电缆沟及盖板工程作业指导书编号:LZB-TJ-15批准:日期:技术审核:日期:编写:日期:二○一○年四月目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)4.1 人员配备 (3)4.2 工器具及仪器仪表配置 (4)5.作业方法 (4)5.1 电缆沟施工: (4)6.安健环控制措施 (6)6.1 控制措施 (6)6.2危险点辨识 (7)7. 质量控制措施及检验标准 (7)7.1 质量控制措施 (8)7.2质量检验标准 (9)1. 工程概况及适用范围220kV榄州变电站工程站位于广东省高要市金利镇金淘工业园内,占地约60亩,站区围墙内用地面积为27059.5m2。
本期新建10kV配电室两段高、低压侧电缆沟;220kV场地、110kV场地、主变压器、室外电容器组砖砌体墙体电缆沟,上盖钢筋混凝土盖板。
3. 作业流程1) 作业(工序)流程图盖板制作流程电缆沟工程作业流程2) 工序安排4. 作业准备5.作业方法5.1 电缆沟施工:5.1.1测量放样:开挖前应根据沟的位置、宽度进行放样,5.1.2开挖:视土质稳定情况尽量减小放坡系数,以减少土方回填工作量。
5.1.3底板施工:根据电缆沟、墙体的宽度及底标排水坡度进行底板放样,按放样进行支底板侧模。
验收完成后,按放样高程浇筑砼,并进行表面抹平。
5.1.4电缆沟墙体砌筑。
5.1.4 .1预先规划好电缆沟伸缩缝的位置,在砌体放样时一起标示出来,伸缩缝要垂直电缆沟的纵向,电缆沟宽度放样时须注明是砌体面净空尺寸还是抹灰面净空尺寸。
5.1.4 .2 墙体砌筑必须用水彻底冲洗干净基面,以保证墙体和底板结合牢固。
砌块要提前至1~2天浇水湿润,砖的融水深度为15~20mm。
5.1.4 .3 砌筑的循序是从伸缩缝或转角处向中间推进,并以此处为高程控制点,将预埋件中心标高,压顶底标高标示出来。
5.1.4 .4 当砌体厚度达到240mm以上时,宜按三顺一丁砌法,压顶下第一皮砖应为丁砖。
电缆沟施工方案
1电缆沟原则上在同一直线上按先后次序施工。
2、施工中逐段采用土方开挖,并按各段设计要求,看是钢筋碎电缆沟还是砖砌电缆沟,再按具体要求进行电缆沟施工的流水作业。
3、为保证电缆沟边线平直,施工前用测量仪器将电缆沟的中线以及高程测出(高程点每5m一个标注),并在施工过程中须经常对中线和高程进行校对。
4、电缆沟底板施工时,做饼弹线成坡度,确保水流方向。
5、碎电缆沟电缆支架采用植筋工艺,砖砌电缆沟则在砌筑施工中预埋。
6、电缆沟沟沿采用细石混凝土压顶代替粉刷,考虑由于长度较长,极易产生裂缝,表层通长铺设6mm直径园钢筋,并按规定留设变形缝。
7、电缆沟压顶均采用自制专用模板浇筑成型,采用反"1"型,可以方便电缆沟盖板开启,压顶混凝土均达到清水混凝土标准,在砖砌电缆沟表面粉刷与压顶的接缝经过巧妙处理,达到色泽、质地一致,浑然一体。
8、盖板预制,专设预制场,定制角钢包边。
盖板下铺橡皮,防
止不平。
变配电室电缆沟施工工艺标准一、施工准备1、技术准备(1)熟悉图纸,核对产品安装要求。
(2)对施工人员进行技术交底,并交至施工操作人员。
2、物资准备(1)标砖、砂子、水泥、012钢筋、06钢筋、08钢筋、010钢筋、L50*50 角钢、5mm钢板。
(2)方木(60*80)、竹胶板、卡具、铁丝、固钉、焊条。
(3)电焊机、切割机、振捣棒、照明灯具。
(4)手推车、铁锹、筛子、刮杠、木抹子、钢抹子、扫帚、胶条水管。
(5)水准仪、靠尺、塞尺、钢尺等。
3、作业条件准备(1)施工前在四周墙身弹好基准水平墨线(50线)。
(2)作业区域内的回填土及标高确定无误。
(3)对作业区域内的照明设施要具备条件。
二、施工工艺1、地沟砼垫层(1)先对电缆沟进行放线(白灰线)确定位置。
(2)根据标高控制点线量出面层标高,在墙柱上弹出标高线或测设标高控制点。
(3)对于土、灰土、砂石类基层,基压实系数应符合设计要求,将基层表面的杂物清理干净,并按标高整平。
(4) (5) 标高。
(6) 距 1.5m ,(7) 施工前一天对基层表面进行洒水湿润并晾干,不得有明水。
用方木配竹胶板对四周进行支模,封堵10cm 高边模,并调平上 对于面积过大的区域,用砼相同配合比的细石砼抹灰饼,纵横间 灰饼上平标高同面层标高。
砼的强度等级应符合设计要求,振捣密实,表面刮平拉毛,待表面泛白后洒水养护。
2、砌筑沟壁及砖垛(1)先对电缆沟壁及砖垛放线(弹墨线)并标出砖垛和留空位置。
(2)在砌筑前一天对粘土砖进行浇水湿润(水进砖1.5cm为宜)。
(3)按要求先将沟壁两侧砌至比设计地面标高低120mm(预留压顶),在按要求砌筑中间砖垛,并砌至比设计地面标高低240mm处(通垛)。
3、砼压顶及通渠(1)先支设通过梁底模板,验收合格。
(2)按图纸要求绑扎砖垛上通梁钢筋,受力筋4 012,箍筋06@200。
(3)支设通梁及压顶侧模板,在支设侧模板时,要比设计标高底60mm (预留二次浇筑)。

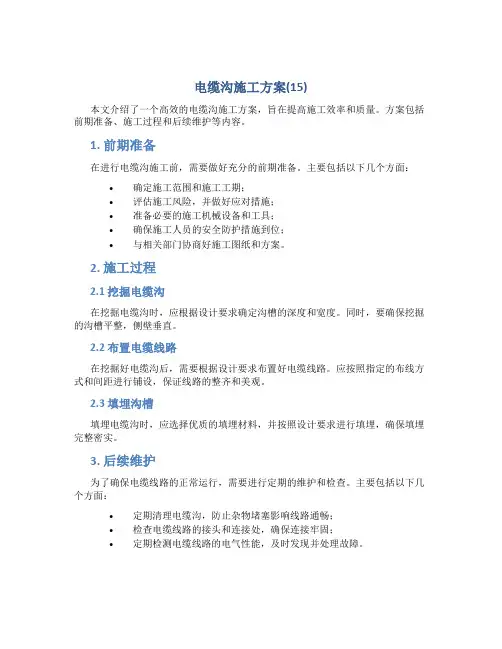

电缆沟施工方案(15)
本文介绍了一个高效的电缆沟施工方案,旨在提高施工效率和质量。
方案包括前期准备、施工过程和后续维护等内容。
1. 前期准备
在进行电缆沟施工前,需要做好充分的前期准备。
主要包括以下几个方面:•确定施工范围和施工工期;
•评估施工风险,并做好应对措施;
•准备必要的施工机械设备和工具;
•确保施工人员的安全防护措施到位;
•与相关部门协商好施工图纸和方案。
2. 施工过程
2.1 挖掘电缆沟
在挖掘电缆沟时,应根据设计要求确定沟槽的深度和宽度。
同时,要确保挖掘的沟槽平整,侧壁垂直。
2.2 布置电缆线路
在挖掘好电缆沟后,需要根据设计要求布置好电缆线路。
应按照指定的布线方式和间距进行铺设,保证线路的整齐和美观。
2.3 填埋沟槽
填埋电缆沟时,应选择优质的填埋材料,并按照设计要求进行填埋,确保填埋完整密实。
3. 后续维护
为了确保电缆线路的正常运行,需要进行定期的维护和检查。
主要包括以下几个方面:
•定期清理电缆沟,防止杂物堵塞影响线路通畅;
•检查电缆线路的接头和连接处,确保连接牢固;
•定期检测电缆线路的电气性能,及时发现并处理故障。
结语
电缆沟施工是一项细致复杂的工程,需要严格按照设计要求和施工方案进行操作。
只有做好前期准备、规范施工过程和定期维护,才能确保电缆线路的安全可靠运行。
希望本文介绍的电缆沟施工方案对相关工程施工有所帮助。

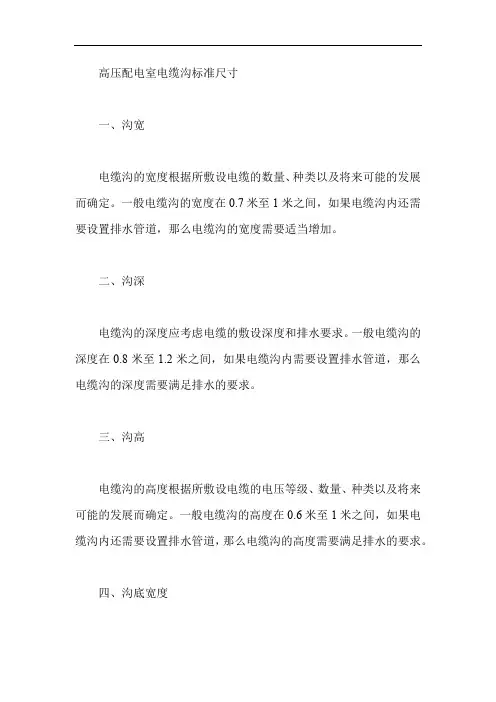

高压配电室电缆沟标准尺寸
一、沟宽
电缆沟的宽度根据所敷设电缆的数量、种类以及将来可能的发展而确定。
一般电缆沟的宽度在0.7米至1米之间,如果电缆沟内还需要设置排水管道,那么电缆沟的宽度需要适当增加。
二、沟深
电缆沟的深度应考虑电缆的敷设深度和排水要求。
一般电缆沟的深度在0.8米至1.2米之间,如果电缆沟内需要设置排水管道,那么电缆沟的深度需要满足排水的要求。
三、沟高
电缆沟的高度根据所敷设电缆的电压等级、数量、种类以及将来可能的发展而确定。
一般电缆沟的高度在0.6米至1米之间,如果电缆沟内还需要设置排水管道,那么电缆沟的高度需要满足排水的要求。
四、沟底宽度
电缆沟的底部宽度应根据所敷设电缆的数量、种类以及将来可能的发展来确定。
一般电缆沟的底部宽度在0.5米至1米之间。
五、沿沟壁的横向间距
沿沟壁的横向间距应考虑电缆的弯曲半径和施工操作的要求。
一般沿沟壁的横向间距在0.2米至0.5米之间。
如果电缆沟内还需要设置排水管道,那么沿沟壁的横向间距需要满足排水管道的安装要求。
电缆沟工程施工组织方案一、工程概况1.工程名称:电缆沟工程2.工程地点:XX市XX区XX路3.工程面积:XXX平方米4.工程周期:XX个月5.工程总投资:XXX万元二、施工组织原则1.安全第一:在施工过程中,必须遵循“安全第一、预防为主”的原则,确保施工人员的安全。
2.高效完成:按照工期计划,合理安排施工工序和队伍,保证工期的高效完成。
3.资源合理利用:充分利用现有设备和资源,降低施工成本。
三、施工工艺流程1.前期准备:1.1现场勘测:对施工地点进行详细勘测,确定电缆沟的布置方案。
1.2技术交底:对施工人员进行相关技术交底和培训,确保施工人员具备必要的技术知识。
1.3设备准备:准备必要的施工设备和工具。
2.施工准备:2.1确定施工队伍:根据工程规模和进度要求,确保施工队伍的合理配置。
2.2施工材料准备:采购所需的施工材料,确保施工材料的质量和供应。
2.3施工方案编制:根据现场实际情况和工程要求,编制施工方案。
3.施工过程:3.1地面划定:根据施工图纸,利用测量仪器在地面上进行标线,确定电缆沟的位置。
3.2开挖沟槽:根据标线要求,使用挖掘机和其他所需设备,进行沟槽的开挖。
3.3敷设电缆:在沟槽中敷设电缆,并进行必要的连接和固定。
3.4填充与压实:在敷设完电缆后,使用填充料对沟槽进行填充和压实,确保电缆的安全和稳定。
3.5端子加工:对电缆进行必要的端子加工,确保连接的可靠性。
4.施工安全措施:4.1生产岗位责任制:明确每个施工人员的安全责任,确保施工人员的安全意识。
4.2安全防护设施:在施工现场设置必要的安全警示标志,并配备必要的安全防护设施。
4.3安全检查:定期进行安全检查,发现问题及时处理,确保施工的安全。
五、质量控制1.施工前的质量控制:对施工材料进行检查,确保材料的质量达到标准。
2.施工中的质量控制:及时对施工过程中的质量问题进行检查和处理,确保施工质量。
3.施工后的质量验收:对施工后的电缆沟进行质量验收,确保工程质量符合要求。
电缆沟施工方案(16)在电力系统建设中,电缆是必不可少的组成部分。
为了确保电缆系统的安全和正常运行,电缆敷设的施工方案至关重要。
本文将介绍电缆沟施工的具体方案。
一、施工前准备在进行电缆沟施工之前,施工单位需要做好充分的准备工作。
1.确定施工现场:根据设计要求和实际情况确定电缆敷设的具体位置和线路走向。
2.制定施工方案:根据设计图纸和技术要求,制定详细的电缆沟施工方案,包括施工工艺、工程量清单等内容。
3.准备施工人员和设备:安排专业技术人员和施工人员,并准备好必要的施工设备和工具。
4.安全措施:施工单位要重视安全防护工作,制定安全生产方案,并确保施工现场的安全。
二、施工步骤步骤一:标线和测量1.根据设计要求,进行施工现场的标线工作,确定电缆沟的准确位置和尺寸。
2.使用仪器进行测量,确保沟槽的开挖符合设计要求。
步骤二:开挖沟槽1.使用挖掘机等机械设备,按照标线要求进行沟槽的开挖,注意控制沟槽的宽度和深度。
2.开挖完成后,清理沟槽内的杂物和碎石,确保沟槽内部干净整洁。
步骤三:敷设电缆1.在沟槽中铺设电缆,按照设计要求和线路图进行排列,并注意电缆的保护。
2.接头处理:对电缆的接头部分进行绝缘处理,确保电缆连接牢固和安全。
步骤四:填埋和回填1.在电缆敷设完成后,进行沟槽的填埋和回填工作,使用合适的填埋材料进行填充,并压实沟槽。
2.确保填埋平整,并严格按照设计要求进行回填,使地面恢复原状。
三、施工质量检查1.施工完成后,对电缆敷设和沟槽填埋进行质量检查,确保施工符合设计要求。
2.检查电缆接头的接触情况和绝缘效果,确保电缆系统的正常运行。
3.进行施工记录和验收,以备日后查阅。
以上就是关于电缆沟施工的具体方案,通过科学规范的施工流程,可以确保电缆系统的安全运行和持久性能。
希望本文提供的施工方案能够对相关人员提供参考和指导。
变配电室电缆沟施工工艺标准Prepared on 21 November 2021变配电室电缆沟施工工艺标准一、施工准备1、技术准备(1)熟悉图纸,核对产品安装要求。
(2)对施工人员进行技术交底,并交至施工操作人员。
2、物资准备(1)标砖、砂子、水泥、12钢筋、6钢筋、8钢筋、10钢筋、L50*50角钢、5mm钢板。
(2)方木(60*80)、竹胶板、卡具、铁丝、固钉、焊条。
(3)电焊机、切割机、振捣棒、照明灯具。
(4)手推车、铁锹、筛子、刮杠、木抹子、钢抹子、扫帚、胶条水管。
(5)水准仪、靠尺、塞尺、钢尺等。
3、作业条件准备(1)施工前在四周墙身弹好基准水平墨线(50线)。
(2)作业区域内的回填土及标高确定无误。
(3)对作业区域内的照明设施要具备条件。
二、施工工艺1、地沟砼垫层(1)先对电缆沟进行放线(白灰线)确定位置。
(2)根据标高控制点线量出面层标高,在墙柱上弹出标高线或测设标高控制点。
(3)对于土、灰土、砂石类基层,基压实系数应符合设计要求,将基层表面的杂物清理干净,并按标高整平。
(4)施工前一天对基层表面进行洒水湿润并晾干,不得有明水。
(5)用方木配竹胶板对四周进行支模,封堵10cm高边模,并调平上标高。
(6)对于面积过大的区域,用砼相同配合比的细石砼抹灰饼,纵横间距,灰饼上平标高同面层标高。
(7)砼的强度等级应符合设计要求,振捣密实,表面刮平拉毛,待表面泛白后洒水养护。
2、砌筑沟壁及砖垛(1)先对电缆沟壁及砖垛放线(弹墨线)并标出砖垛和留空位置。
(2)在砌筑前一天对粘土砖进行浇水湿润(水进砖为宜)。
(3)按要求先将沟壁两侧砌至比设计地面标高低120mm(预留压顶),在按要求砌筑中间砖垛,并砌至比设计地面标高低240mm处(通垛)。
3、砼压顶及通渠(1)先支设通过梁底模板,验收合格。
(2)按图纸要求绑扎砖垛上通梁钢筋,受力筋412,箍筋6@200。
(3)支设通梁及压顶侧模板,在支设侧模板时,要比设计标高底60mm(预留二次浇筑)。

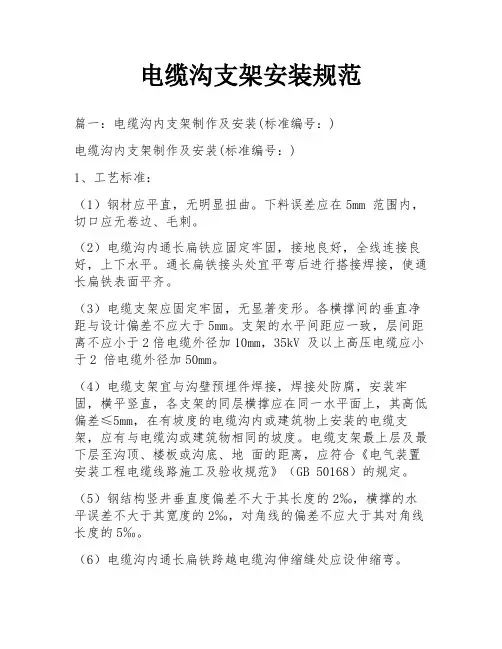

电缆沟支架安装规范篇一:电缆沟内支架制作及安装(标准编号:)电缆沟内支架制作及安装(标准编号:)1、工艺标准:(1)钢材应平直,无明显扭曲。
下料误差应在5mm 范围内,切口应无卷边、毛刺。
(2)电缆沟内通长扁铁应固定牢固,接地良好,全线连接良好,上下水平。
通长扁铁接头处宜平弯后进行搭接焊接,使通长扁铁表面平齐。
(3)电缆支架应固定牢固,无显著变形。
各横撑间的垂直净距与设计偏差不应大于5mm。
支架的水平间距应一致,层间距离不应小于2倍电缆外径加10mm,35kV 及以上高压电缆应小于2 倍电缆外径加50mm。
(4)电缆支架宜与沟壁预埋件焊接,焊接处防腐,安装牢固,横平竖直,各支架的同层横撑应在同一水平面上,其高低偏差≤5mm,在有坡度的电缆沟内或建筑物上安装的电缆支架,应有与电缆沟或建筑物相同的坡度。
电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离,应符合《电气装置安装工程电缆线路施工及验收规范》(GB 50168)的规定。
(5)钢结构竖井垂直度偏差不大于其长度的2‰,横撑的水平误差不大于其宽度的2‰,对角线的偏差不应大于其对角线长度的5‰。
(6)电缆沟内通长扁铁跨越电缆沟伸缩缝处应设伸缩弯。
2、施工要点:(1)材质要求:电缆支架宜采用角钢制作或复合材料制作,工厂化加工,热镀锌防腐。
通长扁铁应采用镀锌扁钢。
(2)电缆沟土建项目验收合格(电缆沟内侧平整度、预埋件)。
(3)通长扁铁焊接前应进行校制直,安装时宜采用冷弯,焊接牢固。
(4)电缆支架安装前应进行放样,间距应一致。
(5)金属电缆支架必须进行防腐处理。
位于湿热、盐雾以及有化学腐蚀地区时,应作特殊的防腐处理。
(6)金属支架焊接牢固,电缆支架焊接处两侧100mm 范围内应做防腐处理。
复合材料支架采用膨胀螺栓固定。
(7)在电缆沟十字交叉口、丁字口处宜增加电缆支架,防止电缆落地或过度下垂。
(8)金属支架全长均应有良好接地。
-T1 电缆支架放样-T2 电缆支架安装-T3 异形支架安装-T4 通长扁铁伸缩弯安装篇二:203电缆支架安装工艺标准_secret电缆支架安装工艺标准1适用范围本标准适用于建筑电气安装工程电缆支架的安装。

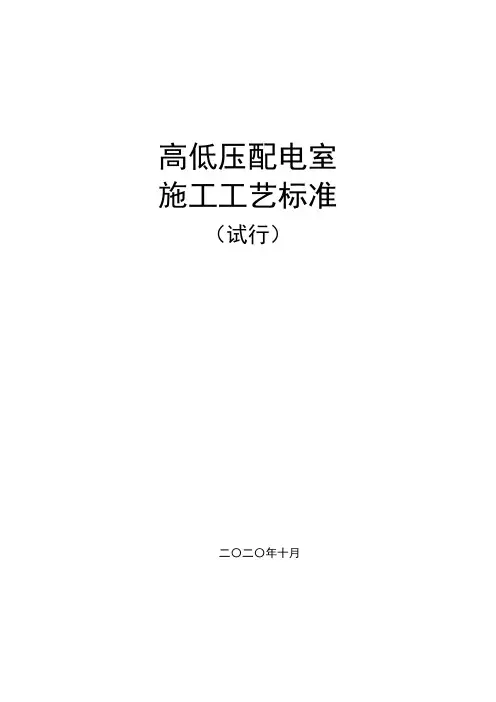

内部资料注意保密高低压配电室施工工艺标准(试行)二〇二〇年十月目录第一章总则 (1)1编制依据 (1)2背景介绍 (1)第二章高低压配电室施工 (1)1高低压配电室施工工序 (1)2高低压配电室标准做法等级划分级要求 (3)3施工方法及质量控制要点 (8)3.1图纸深化设计 (8)3.2穿楼板洞口、套管、防雷接地、空调排水管预埋 (10)3.3混凝土结构施工 (10)3.4砌体及抹灰施工 (10)3.5门框安装 (10)3.6设备基础施工、电管预埋 (10)3.7电缆沟(井)施工、盖板制作安装 (12)3.8地面找平施工 (15)3.9门扇、门锁安装 (15)3.10地面面层施工 (15)3.11腻子、涂料施工 (15)3.12踢脚线施工 (15)3.13灯具、开关、插座安装 (16)3.14接地装置及接地干线安装 (18)3.15支架制作安装 (21)3.16动力、照明配电箱安装 (26)3.17消防电安装 (26)3.18气体灭火安装 (27)3.19高压细水雾安装 (31)3.20变压器、箱式变电所安装 (33)3.21送排风安装 (35)3.22成套配电柜、控制柜(屏、台)、不间断电源安装 (37)3.23母线槽安装 (39)3.24桥架、托盘、槽盒安装 (41)3.25电缆敷设及电缆头制作安装 (41)3.26柴油发电机组安装 (46)3.27标识 (48)3.28防火封堵 (52)3.29其他 (54)第四章附表 (56)附表一:设备基础技术复核记录表 (56)附表二:管线支架复核记录表 (57)附表三:成套盘柜安装技术复核记录表 (59)附表四:电缆敷设技术复核记录表 (60)附表五:高低压配电室交接检记录表 (61)附件一土建施工工艺标准 (62)第一章总则1编制依据民用建筑电气设计标准(GB51348-2019)电气装置安装工程接地装置施工及验收规范(GB50169-2016)建筑电气工程施工质量验收规范(GB50303-2015)电气装置安装工程电缆线路施工及验收标准(GB50168-2018)电气装置安装工程低压电器施工及验收规范(GB50254-2014)电气装置安装工程电力变流设备施工及验收规范(GB50255-2014)2背景介绍高低压配电室为整个建筑物的供电核心区域,施工标准要求高。
变配电室电缆沟施工工艺标准
一、施工准备
1、技术准备
(1)熟悉图纸,核对产品安装要求。
(2)对施工人员进行技术交底,并交至施工操作人员。
2、物资准备
(1)标砖、砂子、水泥、Ø12钢筋、ø6钢筋、ø8钢筋、ø10钢筋、L50*50角钢、5mm钢板。
(2)方木(60*80)、竹胶板、卡具、铁丝、固钉、焊条。
(3)电焊机、切割机、振捣棒、照明灯具。
(4)手推车、铁锹、筛子、刮杠、木抹子、钢抹子、扫帚、胶条水管。
(5)水准仪、靠尺、塞尺、钢尺等。
3、作业条件准备
(1)施工前在四周墙身弹好基准水平墨线(50线)。
(2)作业区域内的回填土及标高确定无误。
(3)对作业区域内的照明设施要具备条件。
二、施工工艺
1、地沟砼垫层
(1)先对电缆沟进行放线(白灰线)确定位置。
(2)根据标高控制点线量出面层标高,在墙柱上弹出标高线或测设标高控制点。
(3)对于土、灰土、砂石类基层,基压实系数应符合设计要求,将基
层表面的杂物清理干净,并按标高整平。
(4)施工前一天对基层表面进行洒水湿润并晾干,不得有明水。
(5)用方木配竹胶板对四周进行支模,封堵10cm高边模,并调平上标高。
(6)对于面积过大的区域,用砼相同配合比的细石砼抹灰饼,纵横间距1.5m,灰饼上平标高同面层标高。
(7)砼的强度等级应符合设计要求,振捣密实,表面刮平拉毛,待表面泛白后洒水养护。
2、砌筑沟壁及砖垛
(1)先对电缆沟壁及砖垛放线(弹墨线)并标出砖垛和留空位置。
(2)在砌筑前一天对粘土砖进行浇水湿润(水进砖1.5cm为宜)。
(3)按要求先将沟壁两侧砌至比设计地面标高低120mm(预留压顶),在按要求砌筑中间砖垛,并砌至比设计地面标高低240mm处(通垛)。
3、砼压顶及通渠
(1)先支设通过梁底模板,验收合格。
(2)按图纸要求绑扎砖垛上通梁钢筋,受力筋4 Ø12,箍筋ø6@200。
(3)支设通梁及压顶侧模板,在支设侧模板时,要比设计标高底60mm (预留二次浇筑)。
(4)按图纸要求的砼等级,浇筑压顶砼,在浇筑过程中对属于盖钢盖板的压顶预埋ø8钢筋头(上部外露70-100mm,下部要设置弯钩锚在砼中),每隔500mm预埋一根,预埋钢筋距沟内侧30mm左右为宜。
对于通梁的砼也要留60mm,不需要预埋钢筋(通梁上部两根受力钢筋要外露)。
将砼振
捣密实,表面要收平拉毛。
4、电缆沟抹灰
(1)将沟底部清扫干净,并提前一天对砖墙浇水湿润。
(2)基层处理、吊直,做灰饼、冲筋。
(3)用10-12厚1:3的水泥耗资抹底灰,并用木抹子搓平拉毛。
(4)用8-10厚1:2.5的水泥砂浆抹面层,用乱棒刮平找直“收身”后,用钢抹子压实赶光,并将上口压顶及通梁截齐,以利于下次抹灰收口。
(5)沟底部扫浆,并用砂浆刮平压光。
5、焊护角、铁件及钢盖板二台钢筋
(1)用L50*50的角钢做电缆沟两侧上口护角,将角钢与沟壁压顶上预埋ø8钢筋头焊接,并在角钢角内侧与预埋钢筋最下端成45度斜向焊一根ø8的钢筋,形成两道连接。
焊接时角钢的内侧面要求与沟内侧的抹灰层在同一平面,且必须保证角钢在通长方向顺直。
标高也要控制在偏差以内,角钢的上表面要比设计完成地面低10mm。
另一侧角钢与通梁的受力钢筋上焊接间距为500mm一道,焊接方法同上。
(2)加工预埋铁件,将5mm的钢板切割成100*100的方块,并将表面打磨平整。
制作ø6锚钩筋时下面弯钩竖向30-40mm为宜,横向50-80mm 为宜,焊点要牢固。
(3)用调直ø10的圆钢焊在角钢上面,离角钢上平面的最外边缘5mm 左右,焊不宜多,其焊点只能在外侧(迎砼面)。
内侧大约留30mm左右,做为铺设花纹钢板的二台用(铺设花纹钢板时,在二台上垫5mm的胶皮垫子)。
6、二次做压顶、预埋铁件
(1)先将配电室电缆沟以外的回填土回填到设计地面标高。
(2)对电缆沟两侧及通梁压顶二次支设模板。
(3)砼浇筑时要与配电室地面整体浇筑,砼浇筑时角钢下面一定要密实,砼表面要与角钢上ø10的圆钢筋收平压光。
(4)另外两边(发球配电柜位置)无角钢处要预埋铁件,铁件边缘紧贴沟内侧面模板,每间距1.5米一道,铁件表面要与砼表面在同一平面上。
(5)砼表面用原浆一次性压光,达到验收标准。
(6)养护:砼完工后,第二天要及时浇水养护,养护不少于7天。
三、质量标准
1、保证项目
(1)砼垫层下面的回填土必须按要求分匹夯压,达到设计要求。
(2)砌筑砖垛及沟壁时用的水泥砂浆强度要符合规定,并上口标高要控制在偏差以内。
(3)支设通梁及压顶模板其支架的支承部分必须有足够的支承面积,并且保证有足够的强度、刚度和稳定性。
(4)绑扎通梁的钢筋时,要按规范要求绑扎到位,箍筋的间距要均匀,保护层要符合要求。
2、基本项目
(1)电缆沟壁及砖垛抹灰时,平整度要控制在4mm,垂直度3mm。
(2)焊角钢及ø10圆钢筋时,标高要控制在3mm以内。
(3)混凝土标高要控制在5mm以内,表面压光。
四、施工注意事项
(1)电缆沟壁及砖垛抹灰时,要按一般抹灰要求,做灰饼冲筋,拉通线,并要保证同一条沟内尺寸保持一致。
(2)焊角钢及ø10圆钢筋之前,要对角钢和钢筋先调直,与角钢的连接点要牢固,支撑点要有一定的强度,角钢的侧立面要于沟内侧抹灰层平整。
(3)配电室地面整体浇筑砼时,要对属于水泥砼面层施工前应将基层表面的浆皮浮土和油污清理干净,并浇水湿润。
在涂刷聚合物水泥浆,稠度适宜,涂刷均匀。
浇筑过程中,振捣一定要密实,并且不得漏振。
(4)砼面层压光时,掌握好时间,配备足够的操作人员,第三遍要用力抹压,把所有抹改压平压光。
使用磨光机时,最后一遍将刀片角度调小,加大与的接触面积进行抛光,达到面层表面密实光洁。
五、产品保护
1、电缆沟壁外侧回填土时,先将沟内侧进行支撑加固。
2、对焊好的角钢(护角),要采取防护措施,防止他人踩坏、变形、移位。
3、当砼面层抗压强度达到5Mpa要求后,其上方可走人,在养护期内严禁在地面上推动手推车。
4、施工过程中被沾污的墙柱面、门窗框、设备立管线要及时清理干净。
