三种电动机降压启动控制线路，星三角接线图简化详解电动机全压起动是一种简单、经济、可靠的起动方法。

但是，全压起动时，起动电流可以达到额定电流的4到8倍，当电动机容量大于10kW时，过大的起动电流会对电网产生很大的冲击，所以一般采用降压起动。

降压起动是指起动时降低加在电动机定子绕组上的电压，起动后再将电压恢复到额定值正常运行。

电动机的起动转矩与加在定子上的电压的平方成正比，降压起动会使起动转矩大大降低，因此降压起动只适用于空载和轻载起动的场合。

三相异步电动机的降压起动控制电路，设计思想一般是按时间原则控制起动过程，即实现起动到正常运行的自动切换。

时间控制电路是通过时间继电器触点的延时动作实现的。

时间继电器的整定时间一般是降压后电动机的转速从零开始升高到额定转速所需要的时间。

降压起动方式的三种方式：一、定子串电阻的降压起动控制线路定子串电阻的降压起动控制线路两个交流接触器:KM1用于电动机串接电阻降压控制，KM2用于电动机接全压控制一个时间继电器:KT采用的是通电延时型时间继电器线路的控制过程：合上开关QS，按下起动按钮SB1，KM1线圈通电，使得KM1主触头闭合，定子串电阻R起动，KM1的辅助触头同时闭合并自锁，电机持续运行。

时间继电器KT同时通电，延时一段时间后，KT常开触点闭合， KM2的线圈通电，使得KM2主触点短接电阻，M全压运行。

KM2的辅助常开触点闭合并自锁，M连续运行。

KM2辅助常闭触点断开，使得KM1线圈断电， KT线圈断电。

优点：不受电动机接线形式的限制,设备简单、经济,因电阻在电路中有分压作用，使绕组电压降低，从而减小了起动电流。

待电动机转速接近额定转速时，再将串接电阻短接，使电动机在额定电压下正常运行。

缺点：串接电阻有能量损失，电压降低以后，起动转矩与电压的平方成比例的减小。

定子电路串接的电阻R改成自耦变压器，就是自耦变压器降压起动的控制电路。

电动机起动电流的限制是靠自耦变压器降压来实现的。

三相电动机星三角降压启动控制电路图解————————————————————————————————作者：————————————————————————————————日期：三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。

凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。

接触器控制星三角降压启动如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。

该线路使用了三个接触器、一个热继电器和三个按钮。

接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。

电路的工作原理如下：先合上电源开关SQ：电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用，其他电器的作用和上个线路中相同。

电动机星三角启动接线图及工作原理

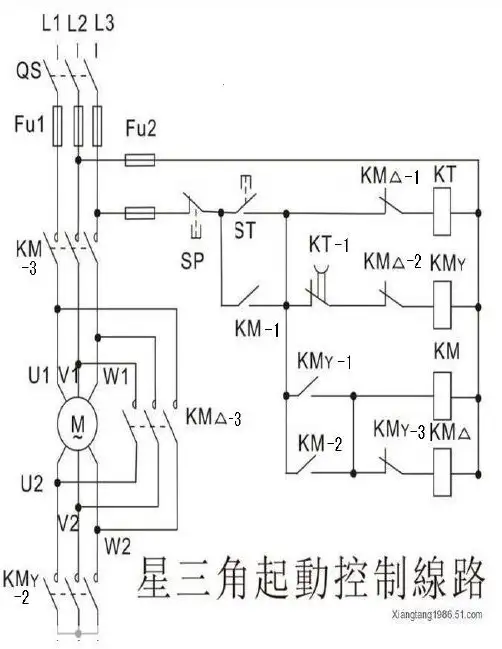

1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。

KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转.。

引入人工智能技术，实现 自适应控制和预测性维护， 提高控制的智能化水平。
05
三相异步电动机星三角 降压启动的控制线路案 例分析
案例一：某工厂电动机控制线路的改造
改造背景
改造方案
某工厂原有的电动机控制线路存在安全隐 患，需要对其进行改造。
采用星三角降压启动方式，对控制线路进 行优化，提高线路的安全性和稳定性。动方式，对控制线路进行紧急 维护，确保电梯正常运行。
效果评估
维护后，电梯控制线路恢复正常运行，保障了小 区居民的正常出行。
案例三：某大型机械电动机控制线路的设计
设计背景
某大型机械需要配备高效的电动机控制线路。
设计方案
采用星三角降压启动方式，根据机械的负载和运行要求，设计出高效 的控制线路。
按钮
用于手动控制电动机的启动和 停止。
空气开关
用于控制整个电路的通断，具 有短路保护功能。
热继电器
用于电动机的过载保护，当电 动机过载时会自动断开电路。
指示灯
用于指示电路的工作状态。
控制线路的工作原理
当按下启动按钮时，接触器线圈得电，主触点闭合，电动机星形连接启 动。
经过一定时间后，控制线路中的时间继电器动作，使接触器线圈失电， 主触点断开，同时另一组接触器线圈得电，将电动机由星形连接转换为
三相异步电动机星三角 降压启动的原理
星三角降压启动的定义
• 星三角降压启动是指三相异步电动机在启动时，通过改变定子绕组的接线方式，将原来三角形（△）接法的电动机转换为星 形（Y）接法，以降低启动电流和启动转矩，达到减小启动电流对电网的冲击，提高设备使用寿命的目的。
星三角降压启动的原理
• 当电动机启动时，通过接触器将电动机的三相绕组接成星形， 此时电动机的每相绕组承受的电压为电源电压的1/√3，从 而降低了启动电流。随着电动机转速的升高，当达到一定转 速后，通过另一组接触器将电动机的三相绕组接成三角形 （△），使电动机在全压下正常运行。
