弹簧管压力表中的弹簧管对压力表重要性

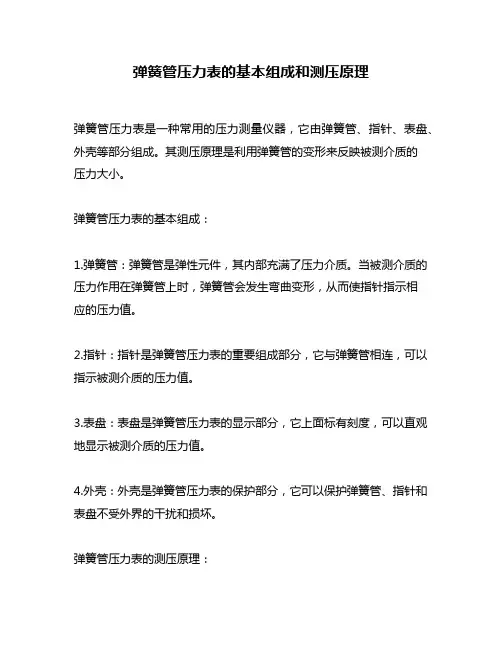

弹簧管压力表的基本组成和测压原理弹簧管压力表是一种常用的压力测量仪器，它由弹簧管、指针、表盘、外壳等部分组成。

其测压原理是利用弹簧管的变形来反映被测介质的压力大小。

弹簧管压力表的基本组成：1.弹簧管：弹簧管是弹性元件，其内部充满了压力介质。

当被测介质的压力作用在弹簧管上时，弹簧管会发生弯曲变形，从而使指针指示相应的压力值。

2.指针：指针是弹簧管压力表的重要组成部分，它与弹簧管相连，可以指示被测介质的压力值。

3.表盘：表盘是弹簧管压力表的显示部分，它上面标有刻度，可以直观地显示被测介质的压力值。

4.外壳：外壳是弹簧管压力表的保护部分，它可以保护弹簧管、指针和表盘不受外界的干扰和损坏。

弹簧管压力表的测压原理：弹簧管压力表的测压原理是利用弹簧管的变形来反映被测介质的压力大小。

当被测介质的压力作用在弹簧管上时，弹簧管会发生弯曲变形，从而使指针指示相应的压力值。

弹簧管的变形量与被测介质的压力成正比，即当被测介质的压力增大时，弹簧管的变形量也随之增大，指针指示的压力值也随之增大。

弹簧管压力表的使用方法：1.选择合适的弹簧管压力表，根据被测介质的压力范围和精度要求来选择合适的弹簧管压力表。

2.连接弹簧管压力表，将弹簧管压力表的连接口与被测介质的压力管道连接起来。

3.调整指针位置，将弹簧管压力表放置在水平位置上，调整指针位置，使其指向零刻度。

4.读取压力值，当被测介质的压力作用在弹簧管上时，指针会指示相应的压力值，读取压力值并记录。

总之，弹簧管压力表是一种常用的压力测量仪器，其基本组成包括弹簧管、指针、表盘、外壳等部分，其测压原理是利用弹簧管的变形来反映被测介质的压力大小。

在使用弹簧管压力表时，需要选择合适的弹簧管压力表、连接弹簧管压力表、调整指针位置和读取压力值等步骤。

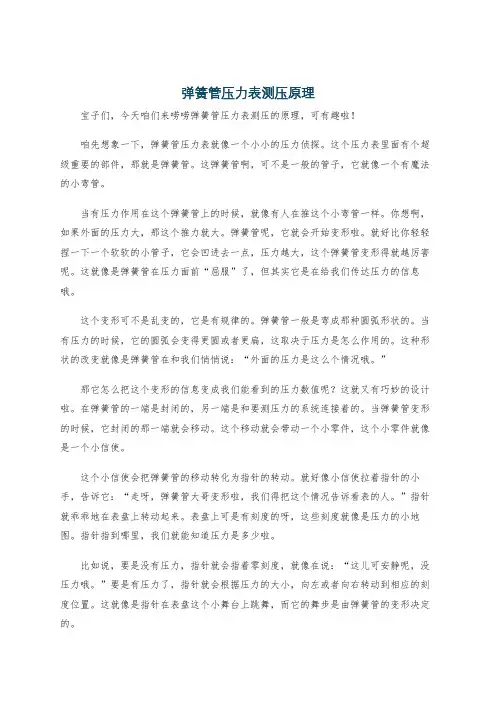

弹簧管压力表测压原理宝子们，今天咱们来唠唠弹簧管压力表测压的原理，可有趣啦！咱先想象一下，弹簧管压力表就像一个小小的压力侦探。

这个压力表里面有个超级重要的部件，那就是弹簧管。

这弹簧管啊，可不是一般的管子，它就像一个有魔法的小弯管。

当有压力作用在这个弹簧管上的时候，就像有人在推这个小弯管一样。

你想啊，如果外面的压力大，那这个推力就大。

弹簧管呢，它就会开始变形啦。

就好比你轻轻捏一下一个软软的小管子，它会凹进去一点，压力越大，这个弹簧管变形得就越厉害呢。

这就像是弹簧管在压力面前“屈服”了，但其实它是在给我们传达压力的信息哦。

这个变形可不是乱变的，它是有规律的。

弹簧管一般是弯成那种圆弧形状的。

当有压力的时候，它的圆弧会变得更圆或者更扁，这取决于压力是怎么作用的。

这种形状的改变就像是弹簧管在和我们悄悄说：“外面的压力是这么个情况哦。

”那它怎么把这个变形的信息变成我们能看到的压力数值呢？这就又有巧妙的设计啦。

在弹簧管的一端是封闭的，另一端是和要测压力的系统连接着的。

当弹簧管变形的时候，它封闭的那一端就会移动。

这个移动就会带动一个小零件，这个小零件就像是一个小信使。

这个小信使会把弹簧管的移动转化为指针的转动。

就好像小信使拉着指针的小手，告诉它：“走呀，弹簧管大哥变形啦，我们得把这个情况告诉看表的人。

”指针就乖乖地在表盘上转动起来。

表盘上可是有刻度的呀，这些刻度就像是压力的小地图。

指针指到哪里，我们就能知道压力是多少啦。

比如说，要是没有压力，指针就会指着零刻度，就像在说：“这儿可安静呢，没压力哦。

”要是有压力了，指针就会根据压力的大小，向左或者向右转动到相应的刻度位置。

这就像是指针在表盘这个小舞台上跳舞，而它的舞步是由弹簧管的变形决定的。

而且呀，弹簧管压力表的设计还考虑到了很多实际的情况呢。

比如说，不同的测量范围就需要不同的弹簧管。

就像不同的任务需要不同的小能手一样。

如果要测量比较小的压力，那就用比较细、比较软的弹簧管，这样它对小压力也能很敏感地做出反应。

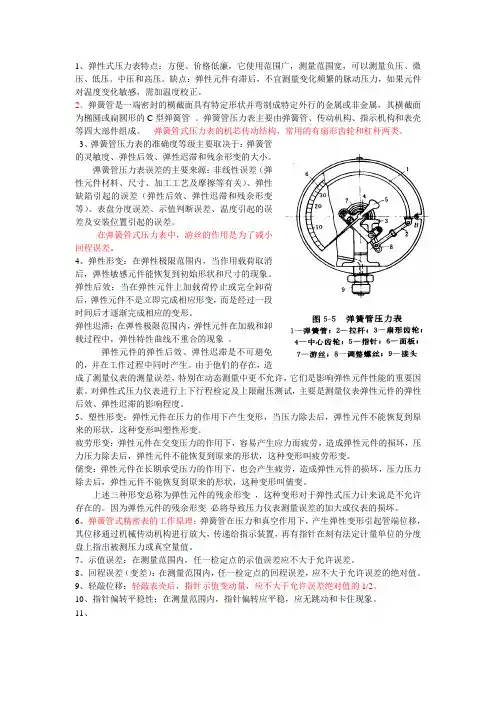

1、弹性式压力表特点：方便、价格低廉，它使用范围广，测量范围宽，可以测量负压、微压、低压、中压和高压。

缺点：弹性元件有滞后，不宜测量变化频繁的脉动压力，如果元件对温度变化敏感，需加温度校正。

2、弹簧管是一端密封的横截面具有特定形状并弯制成特定外行的金属或非金属，其横截面为椭圆或扁圆形的C型弹簧管。

弹簧管压力表主要由弹簧管、传动机构、指示机构和表壳等四大部件组成。

弹簧管式压力表的机芯传动结构，常用的有扇形齿轮和杠杆两类。

3、弹簧管压力表的准确度等级主要取决于：弹簧管的灵敏度、弹性后效、弹性迟滞和残余形变的大小。

弹簧管压力表误差的主要来源：非线性误差（弹性元件材料、尺寸、加工工艺及摩擦等有关）、弹性缺陷引起的误差（弹性后效、弹性迟滞和残余形变等）、表盘分度误差、示值判断误差、温度引起的误差及安装位置引起的误差。

在弹簧管式压力表中，游丝的作用是为了减小回程误差。

4、弹性形变：在弹性极限范围内，当作用载荷取消后，弹性敏感元件能恢复到初始形状和尺寸的现象。

弹性后效：当在弹性元件上加载荷停止或完全卸荷后，弹性元件不是立即完成相应形变，而是经过一段时间后才逐渐完成相应的变形。

弹性迟滞：在弹性极限范围内，弹性元件在加载和卸载过程中，弹性特性曲线不重合的现象。

弹性元件的弹性后效、弹性迟滞是不可避免的，并在工作过程中同时产生。

由于他们的存在，造成了测量仪表的测量误差，特别在动态测量中更不允许，它们是影响弹性元件性能的重要因素。

对弹性式压力仪表进行上下行程检定及上限耐压测试，主要是测量仪表弹性元件的弹性后效、弹性迟滞的影响程度。

5、塑性形变：弹性元件在压力的作用下产生变形，当压力除去后，弹性元件不能恢复到原来的形状，这种变形叫塑性形变。

疲劳形变：弹性元件在交变压力的作用下，容易产生应力而疲劳，造成弹性元件的损坏，压力压力除去后，弹性元件不能恢复到原来的形状，这种变形叫疲劳形变。

儒变：弹性元件在长期承受压力的作用下，也会产生疲劳，造成弹性元件的损坏，压力压力除去后，弹性元件不能恢复到原来的形状，这种变形叫儒变。

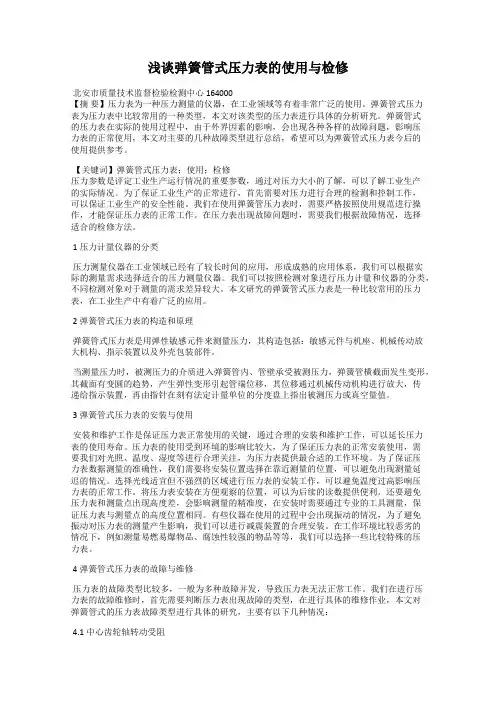

浅谈弹簧管式压力表的使用与检修北安市质量技术监督检验检测中心 164000【摘要】压力表为一种压力测量的仪器，在工业领域等有着非常广泛的使用。

弹簧管式压力表为压力表中比较常用的一种类型，本文对该类型的压力表进行具体的分析研究。

弹簧管式的压力表在实际的使用过程中，由于外界因素的影响，会出现各种各样的故障问题，影响压力表的正常使用，本文对主要的几种故障类型进行总结，希望可以为弹簧管式压力表今后的使用提供参考。

【关键词】弹簧管式压力表；使用；检修压力参数是评定工业生产运行情况的重要参数，通过对压力大小的了解，可以了解工业生产的实际情况。

为了保证工业生产的正常进行，首先需要对压力进行合理的检测和控制工作，可以保证工业生产的安全性能。

我们在使用弹簧管压力表时，需要严格按照使用规范进行操作，才能保证压力表的正常工作。

在压力表出现故障问题时，需要我们根据故障情况，选择适合的检修方法。

1压力计量仪器的分类压力测量仪器在工业领域已经有了较长时间的应用，形成成熟的应用体系，我们可以根据实际的测量需求选择适合的压力测量仪器。

我们可以按照检测对象进行压力计量和仪器的分类，不同检测对象对于测量的需求差异较大。

本文研究的弹簧管式压力表是一种比较常用的压力表，在工业生产中有着广泛的应用。

2弹簧管式压力表的构造和原理弹簧管式压力表是用弹性敏感元件来测量压力，其构造包括：敏感元件与机座、机械传动放大机构、指示装置以及外壳包装部件。

当测量压力时，被测压力的介质进入弹簧管内、管壁承受被测压力，弹簧管横截面发生变形，其截面有变圆的趋势，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

3弹簧管式压力表的安装与使用安装和维护工作是保证压力表正常使用的关键，通过合理的安装和维护工作，可以延长压力表的使用寿命。

压力表的使用受到环境的影响比较大，为了保证压力表的正常安装使用，需要我们对光照、温度、湿度等进行合理关注，为压力表提供最合适的工作环境。

弹簧管压力表的基本组成和测压原理弹簧管压力表是一种常见的压力测量仪器，由弹簧管和指针组成。

它的测压原理是基于弹簧的力学原理。

弹簧管压力表的基本组成包括弹簧管、指针、刻度盘和外壳。

弹簧管是测量压力的核心部件，由一根螺旋弹簧制成。

当被测压力作用在弹簧管上时，弹簧会产生位移，通过弹簧的变形来反映被测压力的大小。

指针固定在弹簧管上，随着弹簧变形而偏转，指示出被测压力的数值。

刻度盘上刻有一系列刻度，用来对应指针的位置，以便读取压力数值。

外壳则起到保护仪器内部结构的作用。

弹簧管压力表的测压原理是基于弹簧的力学原理。

根据胡克定律，弹簧的变形与外力之间存在着线性关系。

当被测压力作用在弹簧管上时，弹簧受力变形，产生一个恢复力，使弹簧回复到原始状态。

这个恢复力与被测压力成正比，且比例常数为弹簧的刚度系数。

弹簧管压力表利用这个特性，通过测量弹簧的变形来间接测量被测压力的大小。

在测量过程中，当被测压力作用在弹簧管上时，弹簧会产生一个位移，这个位移通过机械传动装置传递给指针，使指针偏转相应的角度。

这个角度与被测压力的大小成正比，且比例常数由弹簧的刚度系数决定。

因此，通过读取指针所指的刻度，就可以得到被测压力的数值。

弹簧管压力表的测量范围和精确度取决于弹簧的刚度系数和指针的灵敏度。

通常情况下，弹簧管压力表的测量范围可以从几千帕到几百兆帕，精确度一般在1%左右。

对于不同的应用场景，可以选择不同测量范围和精确度的弹簧管压力表。

弹簧管压力表是一种基于弹簧的力学原理来测量压力的仪器。

它的基本组成包括弹簧管、指针、刻度盘和外壳。

通过测量弹簧的变形，弹簧管压力表可以间接测量被测压力的大小。

它广泛应用于工业、农业、石油化工等领域，是一种重要的压力测量仪器。

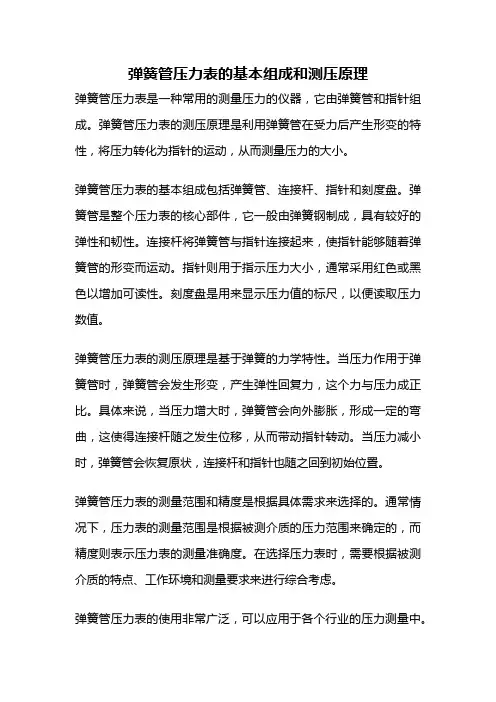

弹簧管压力表的基本组成和测压原理弹簧管压力表是一种常用的测量压力的仪器，它由弹簧管和指针组成。

弹簧管压力表的测压原理是利用弹簧管在受力后产生形变的特性，将压力转化为指针的运动，从而测量压力的大小。

弹簧管压力表的基本组成包括弹簧管、连接杆、指针和刻度盘。

弹簧管是整个压力表的核心部件，它一般由弹簧钢制成，具有较好的弹性和韧性。

连接杆将弹簧管与指针连接起来，使指针能够随着弹簧管的形变而运动。

指针则用于指示压力大小，通常采用红色或黑色以增加可读性。

刻度盘是用来显示压力值的标尺，以便读取压力数值。

弹簧管压力表的测压原理是基于弹簧的力学特性。

当压力作用于弹簧管时，弹簧管会发生形变，产生弹性回复力，这个力与压力成正比。

具体来说，当压力增大时，弹簧管会向外膨胀，形成一定的弯曲，这使得连接杆随之发生位移，从而带动指针转动。

当压力减小时，弹簧管会恢复原状，连接杆和指针也随之回到初始位置。

弹簧管压力表的测量范围和精度是根据具体需求来选择的。

通常情况下，压力表的测量范围是根据被测介质的压力范围来确定的，而精度则表示压力表的测量准确度。

在选择压力表时，需要根据被测介质的特点、工作环境和测量要求来进行综合考虑。

弹簧管压力表的使用非常广泛，可以应用于各个行业的压力测量中。

例如，在工业生产中，弹簧管压力表可以用于测量液体或气体的压力，以确保生产过程的稳定性和安全性。

在实验室中，弹簧管压力表可以用于测量化学反应容器中的压力，以控制反应过程。

在汽车工业中，弹簧管压力表可以用于测量汽车发动机的压力，以确保发动机正常运行。

弹簧管压力表是一种常用的测压仪器，它通过弹簧管的形变将压力转化为指针的运动，从而实现对压力的测量。

弹簧管压力表具有结构简单、使用方便、精度较高等特点，广泛应用于各个领域的压力测量中。

在选择和使用弹簧管压力表时，需要根据具体的需求和要求来进行综合考虑，以确保测量的准确性和可靠性。

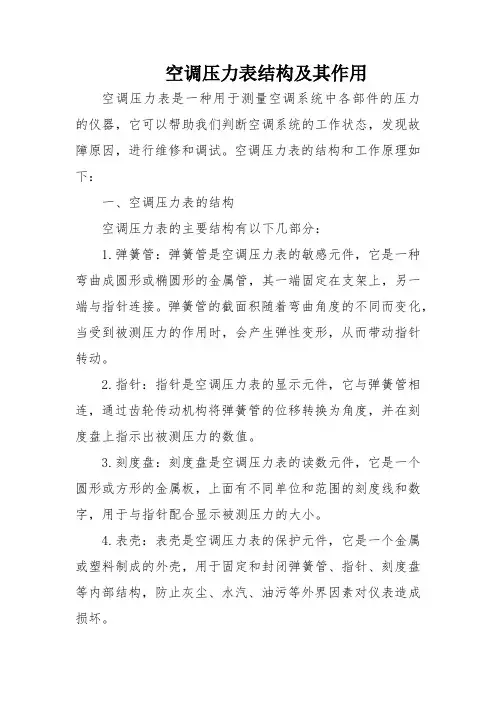

空调压力表结构及其作用空调压力表是一种用于测量空调系统中各部件的压力的仪器，它可以帮助我们判断空调系统的工作状态，发现故障原因，进行维修和调试。

空调压力表的结构和工作原理如下：一、空调压力表的结构空调压力表的主要结构有以下几部分：1.弹簧管：弹簧管是空调压力表的敏感元件，它是一种弯曲成圆形或椭圆形的金属管，其一端固定在支架上，另一端与指针连接。

弹簧管的截面积随着弯曲角度的不同而变化，当受到被测压力的作用时，会产生弹性变形，从而带动指针转动。

2.指针：指针是空调压力表的显示元件，它与弹簧管相连，通过齿轮传动机构将弹簧管的位移转换为角度，并在刻度盘上指示出被测压力的数值。

3.刻度盘：刻度盘是空调压力表的读数元件，它是一个圆形或方形的金属板，上面有不同单位和范围的刻度线和数字，用于与指针配合显示被测压力的大小。

4.表壳：表壳是空调压力表的保护元件，它是一个金属或塑料制成的外壳，用于固定和封闭弹簧管、指针、刻度盘等内部结构，防止灰尘、水汽、油污等外界因素对仪表造成损坏。

5.接头：接头是空调压力表的连接元件，它是一个带有螺纹或法兰的金属管或软管，用于将仪表与被测系统相连，传递被测压力。

二、空调压力表的工作原理空调压力表的工作原理是利用弹簧管的弹性变形来测量压力。

当被测系统中的介质（如制冷剂、空气等）通过接头进入弹簧管时，会对弹簧管产生一个内向或外向的压力。

这个压力会使弹簧管发生形变，从而改变其截面积和长度。

由于弹簧管一端固定不动，另一端则会产生一个位移。

这个位移与被测压力成正比，即越大的压力会导致越大的位移。

然后，这个位移通过拉杆和齿轮传动机构传递给指针，使指针在刻度盘上转动一个角度。

这个角度也与被测压力成正比，即越大的压力会导致越大的角度。

最后，我们就可以根据指针所指的刻度和单位，读出被测压力的数值。

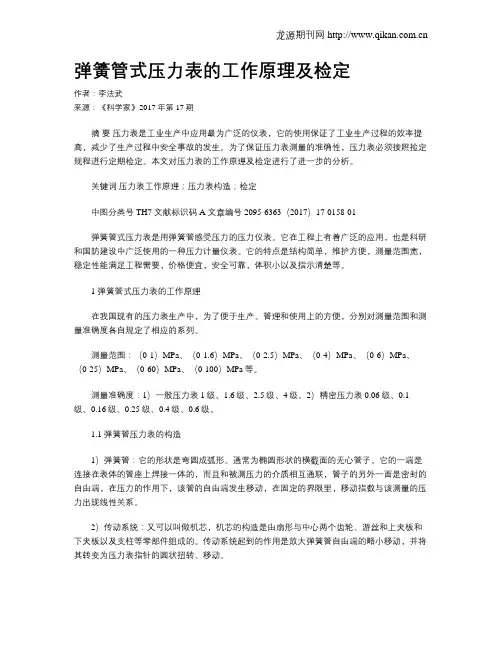

弹簧管式压力表的工作原理及检定作者：李法武来源：《科学家》2017年第17期摘要压力表是工业生产中应用最为广泛的仪表，它的使用保证了工业生产过程的效率提高，减少了生产过程中安全事故的发生。

为了保证压力表测量的准确性，压力表必须按照捡定规程进行定期检定。

本文对压力表的工作原理及检定进行了进一步的分析。

关键词压力表工作原理；压力表构造；检定中图分类号 TH7 文献标识码 A 文章编号 2095-6363（2017）17-0158-01弹簧管式压力表是用弹簧管感受压力的压力仪表。

它在工程上有着广泛的应用，也是科研和国防建设中广泛使用的一种压力计量仪表。

它的特点是结构简单，维护方便，测量范围宽，稳定性能满足工程需要，价格便宜，安全可靠，体积小以及指示清楚等。

1 弹簧管式压力表的工作原理在我国现有的压力表生产中，为了便于生产、管理和使用上的方便，分别对测量范围和测量准确度各自规定了相应的系列。

测量范围：（0-1）MPa、（0-1.6）MPa、（0-2.5）MPa、（0-4）MPa、（0-6）MPa、（0-25）MPa、（0-60）MPa、（0-100）MPa等。

测量准确度：1）一般压力表1级、1.6级、2.5级、4级。

2）精密压力表0.06级、0.1级、0.16级、0.25级、0.4级、0.6级。

1.1 弹簧管压力表的构造1）弹簧管：它的形状是弯圆成弧形。

通常为椭圆形状的横截面的无心管子。

它的一端是连接在表体的管座上焊接一体的，而且和被测压力的介质相互通联，管子的另外一面是密封的自由端，在压力的作用下，该管的自由端发生移动，在固定的界限里，移动指数与该测量的压力出现线性关系。

2）传动系统：又可以叫做机芯，机芯的构造是由扇形与中心两个齿轮、游丝和上夹板和下夹板以及支柱等零部件组成的。

传动系统起到的作用是放大弹簧管自由端的略小移动，并将其转变为压力表指针的圆状扭转、移动。

3）指示系统：它是由指针、刻度盘构成的，主要是将指针的转动经过刻度盘的分度指示显示该仪表的被测压力值。

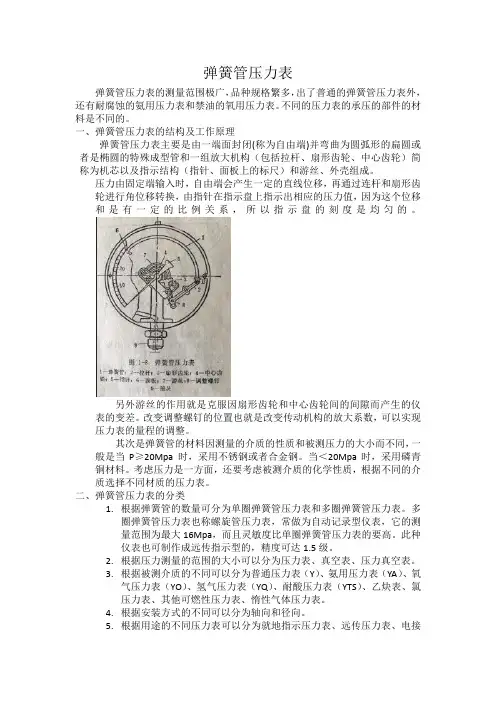

弹簧管压力表弹簧管压力表的测量范围极广，品种规格繁多，出了普通的弹簧管压力表外，还有耐腐蚀的氨用压力表和禁油的氧用压力表。

不同的压力表的承压的部件的材料是不同的。

一、弹簧管压力表的结构及工作原理弹簧管压力表主要是由一端面封闭(称为自由端)并弯曲为圆弧形的扁圆或者是椭圆的特殊成型管和一组放大机构（包括拉杆、扇形齿轮、中心齿轮）简称为机芯以及指示结构（指针、面板上的标尺）和游丝、外壳组成。

压力由固定端输入时，自由端会产生一定的直线位移，再通过连杆和扇形齿轮进行角位移转换，由指针在指示盘上指示出相应的压力值，因为这个位移和是有一定的比例关系，所以指示盘的刻度是均匀的。

另外游丝的作用就是克服因扇形齿轮和中心齿轮间的间隙而产生的仪表的变差。

改变调整螺钉的位置也就是改变传动机构的放大系数，可以实现压力表的量程的调整。

其次是弹簧管的材料因测量的介质的性质和被测压力的大小而不同，一般是当P≥20Mpa 时，采用不锈钢或者合金钢。

当＜20Mpa时，采用磷青铜材料。

考虑压力是一方面，还要考虑被测介质的化学性质，根据不同的介质选择不同材质的压力表。

二、弹簧管压力表的分类1.根据弹簧管的数量可分为单圈弹簧管压力表和多圈弹簧管压力表。

多圈弹簧管压力表也称螺旋管压力表，常做为自动记录型仪表，它的测量范围为最大16Mpa，而且灵敏度比单圈弹簧管压力表的要高。

此种仪表也可制作成远传指示型的，精度可达1.5级。

2.根据压力测量的范围的大小可以分为压力表、真空表、压力真空表。

3.根据被测介质的不同可以分为普通压力表（Y）、氨用压力表（YA）、氧气压力表（YO）、氢气压力表（YQ）、耐酸压力表（YTS）、乙炔表、氯压力表、其他可燃性压力表、惰性气体压力表。

4.根据安装方式的不同可以分为轴向和径向。

5.根据用途的不同压力表可以分为就地指示压力表、远传压力表、电接点压力表。

6.根据精度等级可分为一级标准压力表（0.005、0.02、0.05）二级标准压力表（0.1/0.2/0.35、、0.5）和一般工业用压力表（1.0、1.5、1.6、2.5、4.0）三、弹簧管压力表的校验1性能要求1.3 回程误差;在测量范围内，回程误差不应大于表中规定的允许误差的绝对值。

弹簧管压力表的工作原理

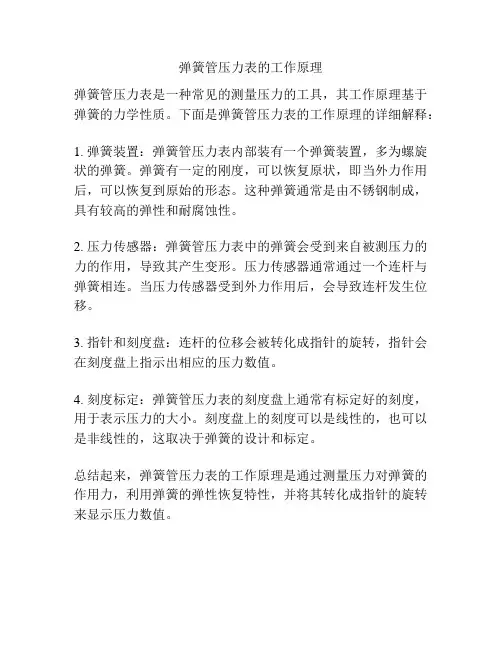

弹簧管压力表是一种常见的测量压力的工具，其工作原理基于弹簧的力学性质。

下面是弹簧管压力表的工作原理的详细解释：
1. 弹簧装置：弹簧管压力表内部装有一个弹簧装置，多为螺旋状的弹簧。

弹簧有一定的刚度，可以恢复原状，即当外力作用后，可以恢复到原始的形态。

这种弹簧通常是由不锈钢制成，具有较高的弹性和耐腐蚀性。

2. 压力传感器：弹簧管压力表中的弹簧会受到来自被测压力的力的作用，导致其产生变形。

压力传感器通常通过一个连杆与弹簧相连。

当压力传感器受到外力作用后，会导致连杆发生位移。

3. 指针和刻度盘：连杆的位移会被转化成指针的旋转，指针会在刻度盘上指示出相应的压力数值。

4. 刻度标定：弹簧管压力表的刻度盘上通常有标定好的刻度，用于表示压力的大小。

刻度盘上的刻度可以是线性的，也可以是非线性的，这取决于弹簧的设计和标定。

总结起来，弹簧管压力表的工作原理是通过测量压力对弹簧的作用力，利用弹簧的弹性恢复特性，并将其转化成指针的旋转来显示压力数值。

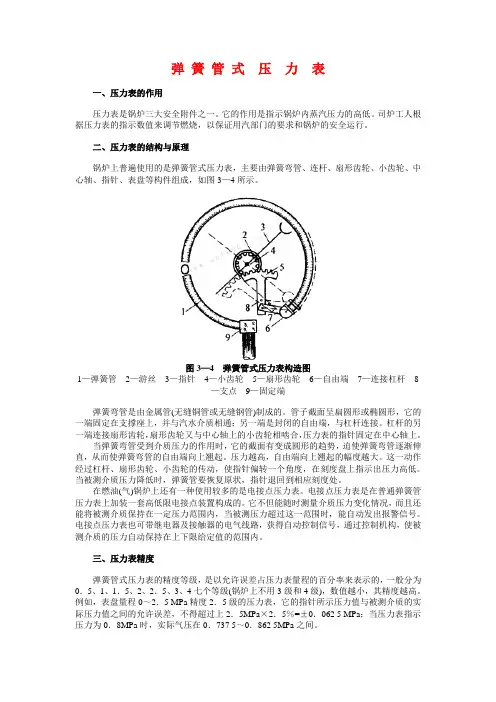

弹簧管式压力表一、压力表的作用压力表是锅炉三大安全附件之一。

它的作用是指示锅炉内蒸汽压力的高低。

司炉工人根据压力表的指示数值来调节燃烧，以保证用汽部门的要求和锅炉的安全运行。

二、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图3—4所示。

图3—4 弹簧管式压力表构造图1—弹簧管2—游丝3—指针4—小齿轮5—扇形齿轮6—自由端7—连接杠杆8—支点9—固定端弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端固定在支撑座上，并与汽水介质相通；另一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0．5、1、1．5、2、2．5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。

弹簧管压力表的原理和应用弹簧管压力表是一种常用的用于测量流体压力的仪表，广泛应用于各个工业领域。

它通过测量流体对弹簧管的压力作用来确定流体的压力大小。

在本文中，我们将探讨弹簧管压力表的原理和应用。

一、弹簧管压力表的工作原理弹簧管压力表的工作原理基于弹簧力的变化来测量流体的压力。

其基本构造由以下几个主要组成部分组成：1. 弹簧管：弹簧管是弹簧压力表的核心部分。

它通常由弹簧材料制成，具有良好的弹性和变形能力。

当流体对弹簧管施加压力时，弹簧管会产生一定的弯曲变形。

2. 运动指针：运动指针连接在弹簧管的一端，它的运动表明了弹簧管受压力作用而产生的弯曲程度。

运动指针通常与刻度盘连接，使操作人员能够直观地读取压力值。

3. 进出口连接接头：压力表的进出口连接接头用于将流体引入和排出弹簧管。

进出口连接接头通常采用标准螺纹连接，以确保连接的牢固性和密封性。

当流体进入弹簧管时，它对弹簧管施加压力，导致弹簧管发生弯曲变形。

弯曲的程度与压力的大小成正比。

运动指针连接在弹簧管的一端，当弹簧管变形时，运动指针也会相应移动。

通过读取刻度盘上的刻度，我们可以确定流体的压力大小。

二、弹簧管压力表的应用1. 工业领域：弹簧管压力表广泛应用于各个工业领域，如石油化工、制药、食品加工等。

在这些领域中，流体的压力是重要的参数之一，对生产效率和产品质量具有直接影响。

弹簧管压力表能够准确测量流体的压力，并在生产过程中提供重要的参考数据。

2. 暖通空调系统：在暖通空调系统中，弹簧管压力表用于测量冷却剂的压力。

通过监测冷却剂的压力变化，我们可以了解系统的工作状态，并及时调整参数，确保系统的正常运行。

3. 汽车领域：弹簧管压力表也被广泛应用于汽车领域，如发动机压力检测、空气减震器压力检测等。

这些应用旨在确保汽车的安全性和可靠性。

4. 工程环境监测：在一些工程环境中，如建筑工地、隧道、水利工程等，弹簧管压力表可用于监测土壤或水压力。

通过监测压力变化，我们可以及时发现潜在的风险，并采取相应的措施以确保工程的安全进行。

弹簧管压力表摘要:弹簧管压力表作为力学类指示仪表,它的优点是结构简单,坚固耐用,使用维护方便,工作安全可靠,指示明显直接读数。

它的外形小,重量轻,测量范围广,在一般振动状态下影响小,并且具有生产测量上足够的精度,价格还比较低廉。

测量范围也比较大,因此被应用于工业生产,科学研究的各个领域。

可以用来测量液体、气体、蒸汽压力和真空负压力。

关键词:弹簧管压力表1 弹簧管压力表的主要部件及其作用弹簧管式压力表主要部件有弹簧管、机芯,指示机构、外壳等,其中机芯和弹簧管应算是关键部件,机芯是压力表的“心脏”部位,它由中心齿轮,扇形齿轮,游丝,连杆和挡板组成,弹簧管应算是“感觉神经”吧。

弹簧管的主要功能是起压力到位移的转换作用,此外还有密封、介质隔离及温度补偿的作用。

它是表中的压力正比于位移转换过程的主要元件。

弹簧管的材料应选择弹性性能好、弹性极限高、持久极限和蠕变弯曲性能好,能耐腐蚀,耐温耐压的,同时也要考虑经济性。

指针:用金属片制成,用来指示压力的读数。

常用的是刀型指针,指针指示端的宽度应该不大于压力表分度线的宽度,长度要求能覆盖压力表上最短分度线长度的1/3～2/3之间。

刻度盘:是用铝质合金制成的,刻度盘上应该标明计量单位和数字,准确度等级,出厂编号,制造商,以及产品名称,制造器具许可证标志和编号等信息。

中心齿轮:是主要的传动放大机构,压力较低的压力表中心齿轮由铜合金制成,压力较高的压力表中心齿轮由钢制成。

扇形齿轮:与中心齿轮啮合,它的扇把部分开有长槽,通过调节螺丝与连杆连接,长槽是用来调整传动比例的。

游丝:的作用是产生反作用力矩,以消除中心齿轮与扇形齿轮啮合时机械间隙所引起的滑动误差。

连杆:是弹簧管与传动机构连接的桥梁,它与扇形齿轮配合,改变传动比,达到变更放大因数的目的。

挡板:作用是防止在运转过程中,由于振动而使扇形齿轮与中心齿轮脱开。

调整螺丝:用来固定和变动连杆与扇形齿轮的相对位置及角度,并调节传动比。

弹簧管式压力表主要用途1．结构原理弹簧管式压力表简称压力表，压力表由仪表外壳、指针、刻度表盘、及螺纹铜接头组成，3-1所示。

图3-1弹簧管式一般压力表 1-仪表外壳；2-指针；3-刻度表盘；4-螺纹铜接头。

仪表测压系统结构原理：压力表内部有密封的弹簧管(图3-2)，挺直焊接在紧固于表壳内的接头上，因为被测压力的作用，使弹簧管变形，末端产生位移，借助连杆带动扇形齿轮，并使转轴齿轮端部的指针旋转，在表盘上指示出相应的压力值。

图3-2压力表内部结构及零件 1-弹簧管；2-扇形齿轮；3-连杆；4-转轴；5-游丝；6-夹板。

2．常用规格常用测量量程：0～0.06MPa；0～0.1MPa；0～0.4MPa；0～0.6MPa；0～1MPa；0～1.6MPa；0～2.5MPa；0～4MPa；0～6MPa；0～10MPa；0～16MPa；0～25MPa；0～40MPa；0～60MPa；0～250MPa。

精度等级：1级、1.5级、2.5级。

基本允许误差：测量上限值的±1%、±1.5%、±2.5%。

3．主要用途压力表适合工业上用于测量对钢或铜合金无腐蚀性、无爆炸性且无结晶、不凝聚等性质的液体、气体和蒸汽的压力。

例如，广泛用于测量锅炉内蒸汽压力的凹凸，是锅炉三大平安附件之一，司炉工按照压力表的指示压力来调整锅炉的燃烧，以保证用气部门的要求和锅炉的平安运行。

再如，压力表还大量用于测量设备的润滑油压力或冷却水压力。

(二)用法保养注重事项 (1)每班检查仪表有无损坏或超载(指针超过仪表最大刻度)、不稳定示值等可疑状况，如有异样应拆下送维修，修复后检定，合格用法。

若是用法电接点压力表，还要用万用表常常检查接点能否正确通断。

(2)振动处安装耐震压力表(图3-5)。

若压力表安装的位置震惊较大，就不能安装一般压力表，一般压力表的指针将随震惊而强烈摆动无法指示压力值，而应安装耐震压力表，耐震压力表表头内充有油可以防振。

弹簧管压力表工作原理
弹簧管压力表是一种常用的压力测量工具，它利用弹簧的弹性变形来测量被测介质的压力。

其工作原理如下：
1. 弹簧：弹簧是弹簧管压力表的核心部件，一般采用螺旋形弹簧。

当外界施加压力时，弹簧发生弹性变形，变形程度与施加的压力成正比。

2. 运动机构：弹簧连接着一个运动机构，该机构通常由指针和传动杠杆组成。

当弹簧变形时，传动杠杆通过机械传动使指针发生相应的旋转运动。

3. 刻度盘：刻度盘是压力表显示压力值的部分，指针的旋转使得压力数值可以直观地在刻度盘上读取。

4. 进气口和排气口：弹簧管压力表上通常设置有进气口和排气口，以保持压力表的正常工作和调整。

当被测介质通过进气口进入压力表时，压力作用在弹簧上。

弹簧发生弹性变形，将压力传递到运动机构上，使指针产生旋转运动。

通过刻度盘上的刻度，可以直观地读取被测介质的压力值。

需要注意的是，弹簧管压力表的量程是有限的，超过其额定量程可能引起弹簧过度变形，甚至损坏压力表。

因此，在选择使用弹簧管压力表时，应根据实际的压力范围选择合适的型号。

压力表弹簧管制作工艺
压力表的弹簧管是一个重要的组成部分，它用于测量压力并将其转换成指针的运动。

弹簧管的制作工艺通常包括以下步骤：
1.材料选择：选择适合的材料用于制作弹簧管。

通常使用不锈钢或其他高强度、耐腐蚀的合金材料。

2.管材切割：使用机械切割设备将所选材料切割成适当长度的管段。

3.端部制作：对管段的端部进行整形，以便后续的加工和连接。

这可能包括钻孔、磨削等操作。

4.管段加热弯曲：通过加热的方式，将管段进行弯曲，形成所需的弹簧形状。

这个过程需要谨慎控制温度，以确保弯曲后的管段保持所需的弹性。

5.连接端部：连接管段的端部，可能采用焊接或其他适当的连接方式，以确保弹簧管的完整性。

6.整体加热调质：对整个弹簧管进行加热处理，调质使其具有更好的机械性能，如耐腐蚀性和弹性。

7.磨削和抛光：对弹簧管进行磨削和抛光，以确保表面光滑，提高外观质量。

8.安装：安装弹簧管到压力表的机械结构中，确保它与其他组件的连接紧密可靠。

以上步骤中的一些操作可能需要高精度的设备和严格的工艺控
制，以确保弹簧管的性能和精度。

弹簧管的设计和制作过程可能因压力表的类型和规格而有所不同。

在实际制造过程中，制造商通常会根据其专业经验和产品需求进行适当的调整和改进。

弹簧管压力表原理
嘿，咱来讲讲弹簧管压力表原理哈。

我记得有一次在工厂里看到那些机器上装着弹簧管压
力表。

你瞧，这弹簧管压力表就像一个小小的压力侦探。

它里面有个弹簧管，这个弹簧管就像一个弯弯的小蛇。

当有压力的介质，比如说气体或者液体进入到弹簧管里的时候，就像有个小怪兽在推它。

我在工厂里看到工人师傅在检查设备的时候，眼睛一直盯着压力表。

那弹簧管就开始变形啦，就像小蛇被人动了一下，扭动起来。

压力越大，弹簧管的变形就越大。

它就像一个很敏感的家伙，能感受到压力的变化。

然后呢，弹簧管的变形会带动指针转动。

这指针就像一个小指针精灵，在表盘上跳舞。

压力大的时候，它就会往压力大的方向转，就像被风吹着跑。

我有一次好奇地用手轻轻按了按压力表的接口，想模拟一下压力变化。

结果指针真的动了一点点，就像被我轻轻推了一下的小玩具。

从那次在工厂的观察，我就知道了弹簧管压力表的原理。

它就是利用弹簧管在压力下的变形，带动指针转动，然后在表盘上显示出压力的大小，就像一个忠诚的卫士在告诉我们压力的秘密。

弹簧管压力表的原理
嘿，朋友们！今天咱来聊聊弹簧管压力表那神奇的原理呀！
你看啊，这弹簧管压力表就像是一个特别厉害的小侦探。

它是怎么工作的呢？其实啊，就好比咱人有血管一样，那弹簧管就是它的“血管”啦。

当有压力进来的时候，这根小小的弹簧管就会发生形变，就跟咱被人轻轻推了一下会有点变形似的。

这形变可不得了，它就像一个信号一样，传递给了其他的部件。

然后呢，这些部件就像接力赛的选手一样，一个接一个地把这个信号传下去，最后就显示在表盘上啦。

咱想想啊，要是没有这弹簧管压力表，那得多麻烦呀！就好像我们走路没有眼睛一样，都不知道前面是平路还是坑呢。

它能帮我们清楚地知道压力的大小，让我们心里有个数。

你说这弹簧管多神奇呀！它就那么小小的一个东西，却能承担起这么重要的任务。

而且它还特别耐用，就跟咱家里的老物件似的，用了好久都还好好的。

它就像一个默默无闻的守护者，一直在那里工作着，也不喊累，也不叫苦。

你说它是不是很值得我们敬佩呢？
再想想看，生活中好多东西都离不开它呢。

比如那些大工厂里的机器，要是没有弹簧管压力表时刻监测着压力，说不定哪天就出问题啦。

还有我们家里的一些设备，说不定也有它的功劳呢。

所以啊，可别小看了这小小的弹簧管压力表，它的作用可大着呢！它就像是一个幕后英雄，虽然我们平时可能不太注意到它，但它一直在默默地为我们服务。

怎么样，现在是不是对弹簧管压力表的原理有了更清楚的认识啦？它真的是一个很了不起的发明呀！以后再看到它，可别只是觉得它是个普通的仪表啦，要知道它背后的原理可是很有趣很神奇的呢！。
