．一、实验数据二、思考题1、什么叫做仪表上下行程的回差？在外界条件不变的情况下，仪表上、下行程输入—输出曲线之间的最大偏差对量程范围的百分比称为仪表的变差。

变差又称为回差或滞后误差。

2、回差产生的原因有哪些？引起回差的原因很多，仪表各机械元件间的间隙与摩擦、弹性元件的不完全弹性、磁性元件的磁滞现象等均会引起回差。

专业文档供参考，如有帮助请下载。

．3、如果被校弹簧管压力表超差（指误差线性增大或减小），应该如何调整？1）具有定值系统误差，即每个校验点处误差的大小和方向都一样，可按正确只是重装指针。

2）具有负误差或正误差，且误差的绝对值随指针转角增大而越来越大。

这时以调整曲柄长度r为主。

3）若全量程前半部分误差为正，并逐渐减小。

后半部分误差为负，并逐渐增大，指针转角达不到全量程。

量程中部误差最小；或者，在量程前半部分出现递减的负误差，后半部分出现递增的正误差，指针转角超过全量程，量程中部误 角等于90度，差也最小。

这时在指针位于量程一半处，使并适当调整r来配合。

三、实验收获与体会这次实验原理较为简单，看过就基本可以理解。

但是在操作方面有一定的难度，难点在于对r的调整，很难在很少的调整次数内调到一个理想的r值，使误差符合要求。

另外在实验过程中有两次调整r时，刻度盘装的有点歪，造成r调的不准，对实验进度多少有些影响。

专业文档供参考，如有帮助请下载。

．JJG52—2013的计量检定规程（部分）压力表的准确度等级及最大允许误差5.2.1带有止销的压力表，在通达七的条件下，指针应紧靠止销，“缩格”应不超过规定的最大允许误差绝对值。

5.2.3膜盒压力表的指针应紧靠止销并压住零分度线，圆形膜盒压力真空表的指针应位于零位分度线内。

浅谈弹簧管一般压力表的检定及修理摘要：压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。

压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。

本文详细介绍了检定弹簧管一般压力表标准器的选择方法和压力表常见故障问题的修理。

关键题：压力表；标准器的选择方法；检定；常见故障的修理新压力表在使用前后，其示值可能会有一定的偏差，因此国家明确规定在使用中的压力表必须进行强制周期检定，以确保压力表的正常运行。

检定或修理的目的，就是要使压力表的技术指标达到国家检定规程所规定的要求。

标准器的选择是压力表检定的第一步，直接关系到压力表检定的成功与否。

本文对压力表检定中标准器的选择在此做较简单的介绍，并对压力表常见故障及修理做一些简单概括，仅供参考，希望能提高检定修理的效率。

一、标准器的选择在基层计量检定工作中有些检定员经常只对标准器的测量范围进行了选择，对于其准确度等级的却不知道如何选择，致使我们不知道如何选择标准表。

压力表的检定要应用帕斯卡液压传递原理在压力表校验台上进行，采用比对法，通过造压系统产生压力，标准压力表指示值作为标准值，被检压力表的指示值作为测量值，计算出各检定点的误差，判断其是否超差。

因此不难看出，检定时标准器的选择很重要，其直接影响检定的准确性。

1.选择依据2.选择方法根据检定规程一般从量程和精度两方面选择：（1）对标准表量程的选择：一般不得超过测量上限的75%，即标准表的测量上限等于被检表测量上限4/3倍。

（2）对精度等级的选择：按检定规程中规定“标准器的允许误差绝对值应不大于被检压力表允许误差绝对值的1/4”。

求算公式为：标准表的级数≤1/4×被检表的级数×被检表测量上限/标准表测量上限。

所以我们要选0.4级的标准表。

二、压力表常见故障及修理1.被检表误差总是有超出正常偏差这种情况一般是由于指针安装不正确引起的。

我们可以用起针器可重新起针，调整指针的安装位置，就能消除。

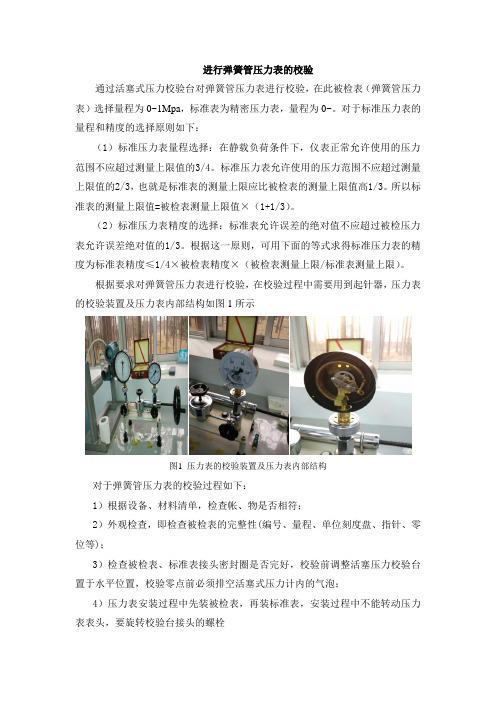

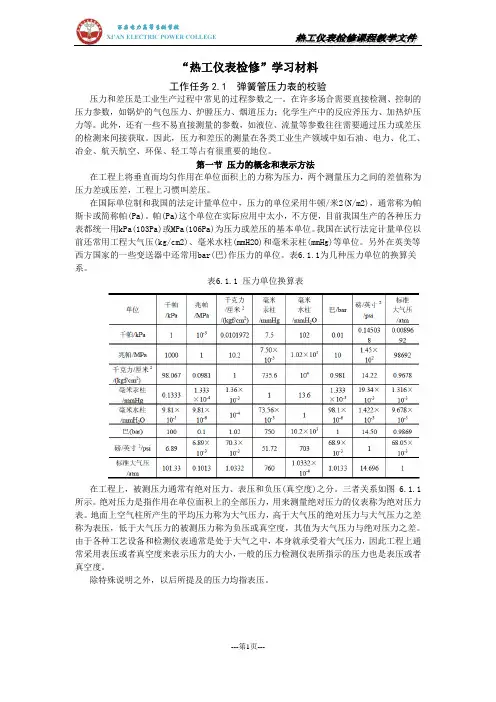

进行弹簧管压力表的校验通过活塞式压力校验台对弹簧管压力表进行校验，在此被检表（弹簧管压力表）选择量程为0~1Mpa ，标准表为精密压力表，量程为0~。

对于标准压力表的量程和精度的选择原则如下：根据要求对弹簧管压力表进行校验，在校验过程中需要用到起针器，压力表的校验装置及压力表内部结构如图1所示图1 压力表的校验装置及压力表内部结构对于弹簧管压力表的校验过程如下：1）根据设备、材料清单，检查帐、物是否相符；2）外观检查，即检查被检表的完整性(编号、量程、单位刻度盘、指针、零位等)；4）压力表安装过程中先装被检表，再装标准表，安装过程中不能转动压力表表头，要旋转校验台接头的螺栓（1）标准压力表量程选择：在静载负荷条件下，仪表正常允许使用的压力范围不应超过测量上限值的3/4。

标准压力表允许使用的压力范围不应超过测量上限值的2/3，也就是标准表的测量上限应比被检表的测量上限值高1/3。

所以标准表的测量上限值=被检表测量上限值×（1+1/3）。

（2）标准压力表精度的选择：标准表允许误差的绝对值不应超过被检压力表允许误差绝对值的1/3。

根据这一原则，可用下面的等式求得标准压力表的精度为标准表精度≤1/4×被检表精度×（被检表测量上限/标准表测量上限）。

3）检查被检表、标准表接头密封圈是否完好，校验前调整活塞压力校验台置于水平位置，校验零点前必须排空活塞式压力计内的气泡；5）压力表安装好后，不能出现滴漏现象6）正确选择被检表的检定点，在此选择、、、、、（单位为Mpa）这几个点，读数时可以估读到最小刻度的1/5，即；7）校验前需记录数据，故将标准表从零位缓慢上升至各个检定点，到检定点后轻巧被检表然后记录被检表显示的数值以及指针的位移变化，之后到满量程后缓慢下降，记录轻巧后的标检表数值和指针位移；8）根据校验前记录查误差偏大还是偏小，拆开压力表盘，利用起针器将压力表针去掉，进行压力表弹簧杆的调整，若误差偏大，将压力表弹簧杆向左上移动，若误差偏小，将压力表弹簧杆向右下调整，这样进行多次调整，直至调整合格；9）将压力表外盖合上，开始从零位到满量程的记录检定点数据，每次到检定点后均要轻巧被检表，然后记录轻巧后的标检表数值和指针位移，当到满量程后需要进行3min的耐压试验，之后从满量程到零位记录数据10）过程中数据直接记入记录表格，不得事后补填，数据不得涂改，可以杠改，杠改要做好签名，数据要按照实际数据读数，不得人为拟造数据，杠改不签名或数据涂改视作数据未真实记录；11）最大允许误差不超过±，指针最大位移不超过，正反向示值最大误差不超过。

实验二弹簧管压力表的调校一、实验目的1．通过参观，熟悉各种常用测压仪表的结构和工作原理2．学习活塞式压力计的结构、原理和使用3．掌握弹簧管压力表的校验步骤3．了解弹簧管压力表的维修方法二、仪器设备与工具1．弹簧管压力表、压力校验台2．工具：活动扳手、螺丝刀、起针器等3．其他：变压器油三、实验内容与实验步骤1．仔细观察实验室内已有的压力仪及压力变送器，记录名称和型号参数，了解其主要用途和工作原理。

2．做好校验工业用弹簧管压力表的准备工作。

校验前根据被校表的测量范围和精度等级，选择好校验设备和标准表，同时还要准备好修表用的工具。

选取标准表时，标准表的测量上限一般应不低于被校表测量上限，标准表的允许误差应不大于被校表允许误差的1/3，或者标准压力表比被校压力表高两个精确度等级。

确定校验点。

对于1.0，1.5，2.0，2.5精确度等级的压力表，可在5个刻度点上进行校验。

对于0.5级和更高精确度等级的压力表，应取全刻度标尺上均匀分布的10个刻度点进行校验。

3．校验步骤。

（1）检查压力表校验器连接接头垫片的良好情况，安装好并用扳手拧紧标准表和被校表。

（2）调节地脚螺钉，使水准泡位于正中。

（3）开启油杯上的针形阀，注入变压器油。

逆时针旋转手轮，将油吸入手摇泵内。

顺时针旋转手轮，将油压入油杯，观察是否有小气泡从油杯中升起，若有，逆时针旋转手轮，再顺时针旋转手轮，反复操作，直到不出现气泡。

（4）关紧油杯上的针型阀，打开两表下的针形阀，顺时针旋转手轮，平稳地升压，直到被校压力表指示第一个压力校验点，读标准压力表指示值。

单方向增压至校验点后读数，轻敲表壳再读数。

继续加压到第2个，第3个···校验点，重复以上操作，直到满量程为止。

（5）均匀增压至刻度上限，保持上限压力3min。

（6）逆时针旋转手轮，均匀降至零压，平稳地降压进行下行程校验。

（7）实验中观察指示有无跳动、停止、卡塞现象。

求出被校压力表的基本误差、变差、轻敲位移。

华北电力大学实验报告实验名称：弹簧管压力表校验及调整课程名称：过程参数及仪表专业班级：自动实1201 学生姓名：胡东阳学号：201202030207 成绩：指导教师：苏杰实验日期：一、实验数据被校表示值标准表上下行程的均值示值误差变差% 上行程下行程0.4 0.31 0.30 0.305 -0.095 0.6250.8 0.64 0.64 0,64 -0.16 01.2 0.98 0.98 0.98 -0.22 01.6 1.34 1.34 1.34 -0.26 0被校表示值标准表上下行程的均值示值误差变差% 上行程下行程0.4 0.39 0.40 0.395 -0.005 0.6250.8 0.81 0.81 0.81 0.01 01.2 1.25 1.22 1.235 0.035 1.8751.6 1.66 1.66 1.66 0.06 0二、思考题1、什么叫做仪表上下行程的回差？在外界条件不变的情况下，仪表上、下行程输入—输出曲线之间的最大偏差对量程范围的百分比称为仪表的变差。

变差又称为回差或滞后误差。

2、回差产生的原因有哪些？引起回差的原因很多，仪表各机械元件间的间隙与摩擦、弹性元件的不完全弹性、磁性元件的磁滞现象等均会引起回差。

3、如果被校弹簧管压力表超差（指误差线性增大或减小），应该如何调整？1）具有定值系统误差，即每个校验点处误差的大小和方向都一样，可按正确只是重装指针。

2）具有负误差或正误差，且误差的绝对值随指针转角增大而越来越大。

这时以调整曲柄长度r为主。

3）若全量程前半部分误差为正，并逐渐减小。

后半部分误差为负，并逐渐增大，指针转角达不到全量程。

量程中部误差最小；或者，在量程前半部分出现递减的负误差，后半部分出现递增的正误差，指针转角超过全量程，量程中部误差也最小。

这时在指针位于量程一半处，使 角等于90度，并适当调整r来配合。

三、实验收获与体会这次实验原理较为简单，看过就基本可以理解。

压力表检定注意事项及调校方法江门市新会区质量技术监督检测所张鑫压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。

在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。

尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

本人根据JJG52-2013压力表检定规程，总结了对弹簧管压力表检定工作中常见故障的原因及处理办法。

弹簧管式一般压力表是指结构为单圈“C”型弹簧管（如图），用于测量对仪表零件不起腐蚀作用的液体、气体和蒸汽的压力的仪表。

通过掌握压力参数，为操作人员监视、控制和调节生产提供可靠的依据，同时了解生产过程中物料变化状态，控制生产工艺参数，保证了产品质量。

因此，压力表指示正确与否直接关系到企业的生产安全和产品质量。

根据自己几年来的计量检定工作，本着为企业解决问题，节约成本的服务宗旨，在对企业送检的压力表检定工作中，总结出了以下几点：一、压力表检定的步骤压力表在安装使用前，应经国家认可的计量部门对压力表进行检定，并出具检定合格证书，方可安装进行使用。

主要检定步骤如下：1．外观检查：计量检定人员应根据JJG52—2013规程要求进行检定。

首先进行外观检查，用目力观测压力表的外形、标志、读数部分、测量上限量值数字、分度值等内容。

在观测零位时注意对带有止销和没有止销的要区别对待，看是否符合检定规程中的要求，并在检定记录上记录检查结果。

根据被检表量程选取同量程标准表和大于其量程的校验器。

根据规程要求，选择标准表的允许误差绝对值应不大于被检压力表允许误差绝对值的1/4。

这样才能准确反映出被检表的实际值。

2．标准表的选用：我们在日常检定中选用的标准表是弹簧管式精密压力表和真空表，辅助设备是压力校验仪和真空校验仪。

将标准表和被检表安装在校验仪上，被检表若是氧气、乙炔等禁油表，则应安装在与油水分离器连接的禁油接头上，检查和调整校验仪，排除油路中的空气，使各部位作用良好。
