套管预埋专项方案套管预留预埋专项方案1给排水套管预埋概况本工程包括给排水套管预埋地下室及塔楼穿墙、穿楼板套管制作及预埋。

2施工准备2.1技术准备工程师按审定后的管道预留预埋设计图纸向预留预埋施工班组进行全面细致的技术交底。

预留预埋施工班组在工程师交底的基础上进一步了解熟悉施工图纸，熟悉所有的预留预埋的套管的准确位置、规格，以便准确无误的实施施工作业。

2.2材料准备工程师根据施工图纸提出材料计划，并上报公司材料部，材料部进行所需材料进行采购。

2.3机械准备施工班组根据具体的施工工艺要求自行准备施工所需的机械及材料，工程师进行检查，检查合格后方可进场使用。

施工所需机械吉器具：交流电焊机、砂轮切割机、钢卷尺、卷尺等。

2.4施工条件准备提供套管加工场地，密切关注土建钢筋绑扎情况，安排安排施工班组进现场实施套管预留预埋作业。

2.5施工人员准备根据现场实践情形需要，配备工程师及劳务人员。

3施工流程及工艺3.1施工流程技术交底下料切割拼接焊接安装搜检修收施工进度安安装点位测量定位3.1.1将生锈的套管与钢板进行防锈处理3.1.2刚性防水套管制作1）按设计要求确定管径，即管径DN≥150时，套管比安装管径大2号；管径DN≤100时，套管比安装管径大1号；2）用5mm厚钢板作止水翼环，翼环宽度为50-80mm；3）翼环焊实在钢套管上，双面焊接，焊缝饱满、无气孔、无咬边现象；4）对于屋面防水套管的翼环焊接位置应距套管底部50-60m；5）穿墙设置时，套管长度应与墙面平齐，翼环焊接在套管的中部；如下图所示：6）套管两头打磨平滑。

3.1.2普通套管制作1）管径较小的管道可直接接纳砂轮切割机下料；管径＞DN150的管道则接纳气割下料。

2）切割时，注意管道的切割面应垂直于管道轴线。

套管的长度应小于砼墙或梁的厚度平齐。

（套管内要刷漆）4施工工艺质量控制4.1焊接要均匀饱满，无夹渣、气孔、焊瘤、无裂缝等现象。

焊缝的形式、宽度、高度要达到规范要求，焊接后把焊渣敲洛。

地下室套管预留预埋方案（一）引言概述：地下室套管预留预埋方案是在建设地下室时提前预留和安装各种管线，并采取预埋的方式，以保证日后地下室使用时的安全和便捷。

本文将从设计原则、预留管线的布置、管线种类及用途、预埋施工方法和质量要求等五个大点来详细阐述地下室套管预留预埋方案。

一、设计原则1. 考虑地下室功能和使用需求，合理确定预留管线的布置方式。

2. 结合建筑结构和布局，确定预埋管线的分布位置。

3. 满足相关规范和标准，保证预留管线的质量与安全。

二、预留管线的布置1. 根据地下室功能需求，合理规划电力、照明、通信、暖通、给排水等各类管线的位置和数量。

2. 各类管线之间的交叉与分离，避免干扰和冲突。

3. 考虑地下室使用不同区域的特殊管线要求，如消防设备、电梯等。

三、管线种类及用途1. 电力预留管线：满足地下室使用电器设备的需求。

2. 通信预留管线：提供电话、网络、无线信号覆盖等服务。

3. 暖通预留管线：满足地下室的采暖、通风、空调需求。

4. 给排水预留管线：解决地下室的供水和排水问题。

5. 其他预留管线：如照明、监控、安全报警、消防设备等。

四、预埋施工方法1. 在地下室施工前进行预留管线的施工设计，充分考虑管线的布局和穿越的结构。

2. 预留管线的材质和规格应符合相关标准和规范。

3. 预留管线的施工应遵循专业化、分段化原则，并做好保护措施。

五、质量要求1. 预留管线的质量应符合相关国家标准和行业规范。

2. 预埋管线的施工质量应通过检验，确保无损坏和泄漏。

3. 施工过程中应做好记录和标识，方便将来的维护和改造。

总结：地下室套管预留预埋方案涉及面广，需要综合考虑地下室功能需求、建筑结构和施工工艺等因素。

只有合理规划和施工才能保证地下室套管的质量和安全。

通过本文所述的设计原则、预留管线的布置、管线种类及用途、预埋施工方法和质量要求等内容，能够为地下室套管预留预埋方案的设计和施工提供基本参考。

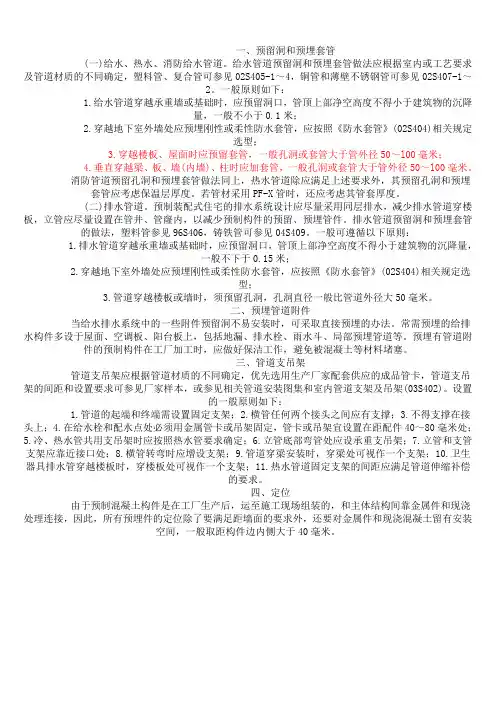

一、预留洞和预埋套管(一)给水、热水、消防给水管道。

给水管道预留洞和预埋套管做法应根据室内或工艺要求及管道材质的不同确定，塑料管、复合管可参见02S405-1～4，铜管和薄壁不锈钢管可参见02S407-1～2。

一般原则如下：1.给水管道穿越承重墙或基础时，应预留洞口，管顶上部净空高度不得小于建筑物的沉降量，一般不小于0.1米；2.穿越地下室外墙处应预埋刚性或柔性防水套管，应按照《防水套管》(02S404)相关规定选型；3.穿越楼板、屋面时应预留套管，一般孔洞或套管大于管外径50～l00毫米；4.垂直穿越梁、板、墙(内墙)、柱时应加套管，一般孔洞或套管大于管外径50～l00毫米。

消防管道预留孔洞和预埋套管做法同上，热水管道除应满足上述要求外，其预留孔洞和预埋套管应考虑保温层厚度。

若管材采用PF-X管时，还应考虑其管套厚度。

(二)排水管道。

预制装配式住宅的排水系统设计应尽量采用同层排水，减少排水管道穿楼板，立管应尽量设置在管井、管窿内，以减少预制构件的预留、预埋管件。

排水管道预留洞和预埋套管的做法，塑料管参见96S406，铸铁管可参见04S409。

一般可遵循以下原则：1.排水管道穿越承重墙或基础时，应预留洞口，管顶上部净空高度不得小于建筑物的沉降量，一般不下于0.15米；2.穿越地下室外墙处应预埋刚性或柔性防水套管，应按照《防水套管》(02S404)相关规定选型；3.管道穿越楼板或墙时，须预留孔洞，孔洞直径一般比管道外径大50毫米。

二、预埋管道附件当给水排水系统中的一些附件预留洞不易安装时，可采取直接预埋的办法。

常需预埋的给排水构件多设于屋面、空调板、阳台板上，包括地漏、排水栓、雨水斗、局部预埋管道等。

预埋有管道附件的预制构件在工厂加工时，应做好保洁工作，避免被混凝土等材料堵塞。

三、管道支吊架管道支吊架应根据管道材质的不同确定，优先选用生产厂家配套供应的成品管卡，管道支吊架的间距和设置要求可参见厂家样本，或参见相关管道安装图集和室内管道支架及吊架(03S402)。

预留预埋工程施工方案一、管道预留预埋为了保证工程预留预埋工作的准确性，特别是穿外墙等部分的防水套管预埋必须一次到位，在施工过程中严格控制预埋质量。

技术准备→材料准备→孔洞预留（套管预埋）1、技术准备（1）确定穿墙套管标高、大小根据各种专业管线图纸，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。

立管穿过楼板时，根据管道大小预留孔洞。

预留洞（套管）尺寸可参考下表。

验。

试验，并办理验收手续。

（8）室内排水系统安装完毕后进行灌水、通水和通球试验，每个排水口都要进行试验，在正式水源不具备条件的情况下，可使用临时水源。

灌水试验要从下向上的顺序进行，通水试验、通球试验从上向下进行。

四、管道试验1、管道试压暗装给水管道在隐蔽前做好单项水压试验，管道系统安装完后进行系统水压试验。

水压强度试验的测试点设在管网的最低点。

对管网注水时，应先将管网内的空气排净，并缓缓升压，达到试验压力后，稳压规定时间，目测管网，应无泄漏和无变形，且压力降符合施工规范要求。

2、管道冲洗管道试压完毕后，即可进行系统冲洗，在正式交工前，用市政自来水连续冲洗，观察进水口与出水口水质情况，直到清浊度、透明度、色泽与进水比较基本一致为止。

3、管道灌水试验生活污水、废水管道在隐蔽前必须做灌水试验，其灌水高度应是一层楼的高度，满水最少30min；满水15min液面下降后，再灌满观察15min，液面不下降，管道及接口无渗漏为合格。

地漏灌水至地坪用水器具排水管甩口标高处，打开检查口，先用卷尺在管道外侧大概测量从检查口至被检查管段相应位置的距离，然后量出所需伸入排水管检查口内胶管的长度，并在胶管上作好记号，以控制胶囊进入管内的位置。

用胶管从方便的管口向管道内灌水，边灌水边观察水位，直到灌水水面高出卫生器具管口为止，停止灌水，记下管内水面位置和停止灌水时间，并对管道、接口逐一检查，从开始灌水时即设专人检查监视易跑水部位，发现堵盖不严或管道出现漏水时均应停止向管道内灌水；停止灌水15min后如未发现管道及接口渗漏，再次向管道内灌水，使管内水面回复到停止灌水时的位置后第二次记下时间；在第二次灌满水15min后，对卫生器具排水管口内水面进行检查，水面位置没有下降则管道灌水试验合格。

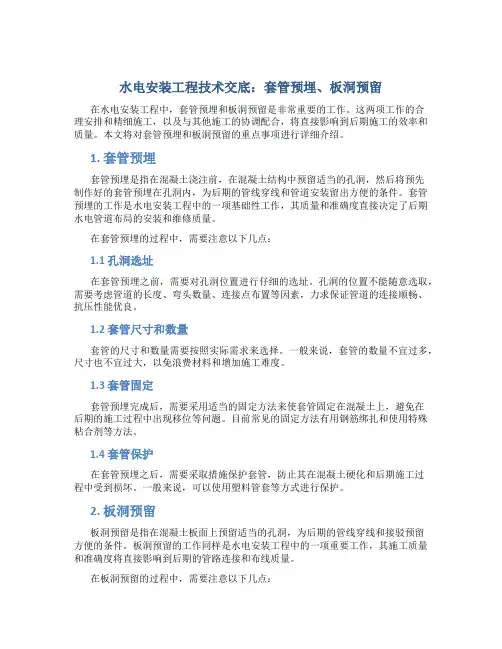

水电安装工程技术交底：套管预埋、板洞预留在水电安装工程中，套管预埋和板洞预留是非常重要的工作。

这两项工作的合理安排和精细施工，以及与其他施工的协调配合，将直接影响到后期施工的效率和质量。

本文将对套管预埋和板洞预留的重点事项进行详细介绍。

1. 套管预埋套管预埋是指在混凝土浇注前，在混凝土结构中预留适当的孔洞，然后将预先制作好的套管预埋在孔洞内，为后期的管线穿线和管道安装留出方便的条件。

套管预埋的工作是水电安装工程中的一项基础性工作，其质量和准确度直接决定了后期水电管道布局的安装和维修质量。

在套管预埋的过程中，需要注意以下几点：1.1 孔洞选址在套管预埋之前，需要对孔洞位置进行仔细的选址。

孔洞的位置不能随意选取，需要考虑管道的长度、弯头数量、连接点布置等因素，力求保证管道的连接顺畅、抗压性能优良。

1.2 套管尺寸和数量套管的尺寸和数量需要按照实际需求来选择。

一般来说，套管的数量不宜过多，尺寸也不宜过大，以免浪费材料和增加施工难度。

1.3 套管固定套管预埋完成后，需要采用适当的固定方法来使套管固定在混凝土上，避免在后期的施工过程中出现移位等问题。

目前常见的固定方法有用钢筋绑扎和使用特殊粘合剂等方法。

1.4 套管保护在套管预埋之后，需要采取措施保护套管，防止其在混凝土硬化和后期施工过程中受到损坏。

一般来说，可以使用塑料管套等方式进行保护。

2. 板洞预留板洞预留是指在混凝土板面上预留适当的孔洞，为后期的管线穿线和接驳预留方便的条件。

板洞预留的工作同样是水电安装工程中的一项重要工作，其施工质量和准确度将直接影响到后期的管路连接和布线质量。

在板洞预留的过程中，需要注意以下几点：2.1 孔洞尺寸和数量板洞预留的孔洞尺寸和数量需要按照实际需求来选择。

孔洞的数量不宜太多，以免影响混凝土的承重能力，孔洞尺寸也需要合理控制，以避免过大或过小。

2.2 孔洞位置和布局板洞的位置和布局需要经过仔细的设计和规划。

孔洞的位置需要考虑到后期的管路布局和连接，力求使管路布局合理、连接方便。

针对近年来给排水安装工程对工程使用功能的质量问题，给人们的生活带来了很多不便，也对我们安装模块造成了很大的负面影响，为了消除建筑水电的渗漏问题，收集了一些预防及处理细部做法：一、套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。

2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度；再根据给排水平面图和大样图，并参照标准图集来制作。

3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平；如下图：4、钢套管须与止水翼环周边满焊。

二、管道的安装1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。

2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。

3、检查所有承插口是否到位、牢固、密实。

4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。

5、管道安装应按施工验收规*设置支吊架。

三、套管的填充工程实际中常常发生预埋套管堵塞的问题。

所以我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土**装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。

2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。

因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。

3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。

4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。

5、穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管。

四、楼板套管的封堵1、管道安装完毕并经通球，通水试验后，方可经行封堵。

（楼板管道安装应安装钢套管，钢套管安装好后应高出完成面20mm，封堵方法基本和下面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环）。

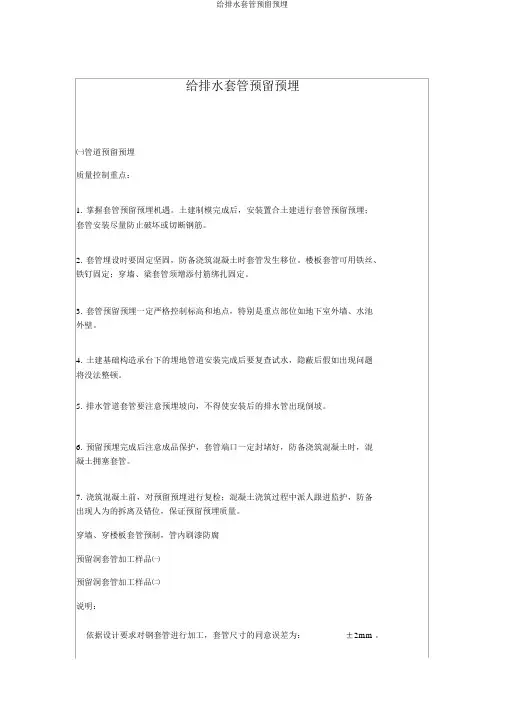

给排水套管预留预埋㈠管道预留预埋质量控制重点：1.掌握套管预留预埋机遇。

土建制模完成后，安装置合土建进行套管预留预埋；套管安装尽量防止破坏或切断钢筋。

2.套管埋设时要固定坚固，防备浇筑混凝土时套管发生移位。

楼板套管可用铁丝、铁钉固定；穿墙、梁套管须增添付筋绑扎固定。

3.套管预留预埋一定严格控制标高和地点，特别是重点部位如地下室外墙、水池外壁。

4.土建基础构造承台下的埋地管道安装完成后要复查试水，隐蔽后假如出现问题将没法整顿。

5.排水管道套管要注意预埋坡向，不得使安装后的排水管出现倒坡。

6.预留预埋完成后注意成品保护，套管端口一定封堵好，防备浇筑混凝土时，混凝土拥塞套管。

7.浇筑混凝土前，对预留预埋进行复检；混凝土浇筑过程中派人跟进监护，防备出现人为的拆离及错位，保证预留预埋质量。

穿墙、穿楼板套管预制，管内刷漆防腐预留洞套管加工样品㈠预留洞套管加工样品㈡说明：依据设计要求对钢套管进行加工，套管尺寸的同意误差为：±2mm 。

一般套管内径比穿过套管管道的外径大两号（DN150及以上的大一号）。

构造预留洞方式构造预留洞方式，套管注明用途说明：依据图纸尺寸找到套管的实质地点，以梁的下底面为标准，确立套管的标高，而后将套管放在确立的地点，在套管两头的下底面各搁置一根扁钢，将扁钢焊在套管两边的箍筋上，在套管两头的上方各搁置一根Ф8或Ф10 的圆钢，将圆钢弯成圆弧形将套管卡死并结实的绑在箍筋上。

刚性防水套管束作套管管口平坦，管边无飞边毛刺止水环焊接规范，焊缝饱满平坦，焊接坚固焊后实时清理焊渣及表面污物刚性防水套管安装套管标高和安装地点定位正确增设附带钢筋点焊固定套管，固定坚固成品保护，封堵端口，防备拥塞穿墙刚性防水套管安装标高一致，固定坚固成品封堵优秀两头与饰面齐平传楼板刚性防水套管预埋套管摆列齐整，固定坚固管口封堵保护优秀下部与楼板平齐，上部套管应超出地20mm，洗手间和厨房应超出楼地面50mm。

大套管外加固安装用钢筋夹紧固定坚固，不得倾斜、变形套管进行除锈办理，内部刷防腐漆大套管内加固安装，防备套管受力变形柔性防水套管合用于管道穿墙处有振动或有严实防水要求的修建物柔性防水套管安装在墙体钢筋捆扎过程中配合土建进行安装套管标高、轴线定位正确，安装坚固套管安装好后，套管一定与侧模垂直。

套管预留预埋技术交底作，其边缘应平整、无毛刺。

防护抗力片采用耐腐蚀材料制作，其厚度不得小于3mm，防护抗力片与密闭翼环之间应采用密封胶密封。

五、安全注意事项1.作业前必须进行安全交底，了解作业区域的安全情况和注意事项。

2.作业人员必须穿戴好安全防护用品，如安全帽、安全鞋等。

3.机具和工具必须经过检查，确保安全可靠。

4.作业过程中，必须注意周围环境和人员的安全，防止发生意外事故。

5.作业完成后，必须及时清理作业区域，保持整洁。

技术交底工程名称：XXX配套工程工序名称：套管预留预埋施工单位：XXX交底日期：2013年5月8日一、主要材料本工程所需的套管包括一般套管、刚性防水套管和人防密闭套管。

套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，无砂眼、裂纹、毛刺和疙瘩。

管材必须具备出厂合格证。

人防密闭套管应做好防腐除锈工作。

二、主要机具1.机械：切割机、电焊机、磨光机等。

2.工具：收据、手锤等。

3.其他：水平尺、线坠、钢卷尺、小线等。

三、作业条件穿剪力墙、穿楼板安装套管，其洞口尺寸和套管规格必须符合要求，坐标和标高必须正确。

根据土建专业楼板及墙体钢筋绑扎进度进行预留。

四、施工工艺1.工艺流程2.安装准备在认真熟悉图纸的基础上，根据施工方案和技术交底的具体措施做好准备工作。

参考有关专业图集和装修建筑图，核对各种管道的坐标和标高是否有交叉，以确保管道排列所用空间合理。

如有问题，及时与工长和有关人员研究解决。

3.预制加工1)按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后安装彩图测得尺寸预制加工、校对。

2)在地下室或建筑外墙应采取防震，防止不均匀沉降和防水措施，应做刚性防水套管。

一般套管和刚性防水套管的管径别管道管径大两号。

风管穿人防密闭墙的密闭套管与风管尺寸相同。

3)刚性防水套管安装制作示意图4)风管穿人防密闭墙必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。

套管预埋规范套管预埋作为建筑工程中的一项重要工作，是指在混凝土浇筑之前将电缆、线管等管线预先埋设在建筑结构内的管道中，以方便后期的安装和使用。

套管预埋规范是为了保证套管预埋工作的质量和安全性，需要严格遵守的一系列标准和要求。

下面将介绍套管预埋规范的一些重要内容。

首先，套管预埋的位置和数量需要根据实际需要进行合理设计。

一般来说，电缆和线管需要预留足够的空间，并且与其他结构和设备之间需要有一定的距离，以免互相干扰和损坏。

电缆和线管的数量和规格也需要根据工程的规模和需求进行合理安排，以满足后续的使用要求。

其次，套管预埋的施工要求需要严格执行。

在预埋前，需要进行充分的准备工作，包括设计方案的制定、预埋管道的测量和标定等。

在施工过程中，需要采用合适的工艺和设备，保证套管的准确定位和固定，避免移位和变形。

同时，还需要注意保护管道的防腐蚀和绝缘工作，以延长使用寿命。

再次，套管预埋的质量控制需要加强。

在施工完成后，需要进行检验和验收工作，以确保套管的质量和使用效果。

检验项目包括套管的安装位置和号位、固定方式和牢固度、缺陷和损坏等。

验收标准需要参照相关规范和标准进行，同时还需要记录和保存相关证据和文件，以备后续的检查和维护工作。

最后，在套管预埋中需要注重安全和环保。

施工人员需要佩戴好防护用具，严格按照操作规程进行施工，防止意外事故的发生。

同时，在材料的选择和使用中要尽量避免对环境的污染和损害，选用符合环保要求的材料，进行妥善的处理和回收。

总之，套管预埋作为建筑工程中的一项重要工作，需要遵守一系列的规范和要求。

在实际施工中，要注意合理设计、施工要求、质量控制和安全环保等方面的要求，以保证套管预埋工作的质量和安全性。

同时，还需要对施工过程中的每个环节进行记录和保存，以作为后续检查和维护的依据。

人防套管预留预埋技术交底人防区域套管预留预埋技术交底施工单位：中建五局三公司工程名称：淮安食品博览中心分项工程给排水工程交底内容人防区域套管预留预埋技术交底交底班组交底内容1.主要材料钢管、钢板等。

制作套管用的材料规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。

管材等应有出厂合格证。

2.主要机具2.1 机械：切割机、电焊机、气焊、磨光机等。

2.2 工具：手锯、手锤等。

2.3 其它：水平尺、线坠、钢卷尺、小线等。

3.作业条件穿墙处和穿楼板处预埋套管，其套管规格符合要求。

坐标、标高正确。

根据楼板及墙体钢筋绑扎进度进行预留。

4.施工工艺4.1工艺流程安装准备→预制加工→现场定位、安装4.2安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业图和建筑图及结构图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

做到对管道系统分布情况心中有数；有问题及时与工长和有关人员研究解决，办好变更洽商记录。

交底人审核人交底日期接受交底人人防区域套管预留预埋技术交底施工单位：中建五局三公司工程名称：淮安食品博览中心分项工程给排水工程交底内容人防区域套管预留预埋技术交底交底班组交底内容4.3预制加工4.3.1按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对。

4.3.2 DN150以下套管的管径比管道管径大两号，DN150及以上套管的管径比管道管径大一号，防水套管止水翼环采用钢板切割后焊接，D≤150mm止水翼环采用δ=10mm厚钢板制作，D ＞150mm 止水翼环采用δ=12mm厚钢板制作，止水翼环与套管要求双面焊接。

详见07FS02。

4.3.3套管切割采用机械切割或氧气-乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。

4.4套管安装4.4.1预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。

管道预留预埋、管井及支架安装做法一、给排水（空调水）预留预埋安装1.1-套管预留预埋1、适用条件及范围本做法适用于工业与民用建筑工程中楼板、墙体预留套管安装。

2、施工工艺流程3、施工要点3.1 依据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、普通套管进行逐层、逐部位数量统计，同时根据结构墙体得厚度确定预埋套管的长度，列出详细各种类型套管清单。

3.2 套管制作时应符合以下要求：1）制作套管的管径，比穿越的管道大两号；2）安装在楼板内的套管，其顶部应高出装饰地面20mm；3）安装在卫生间及厨房内楼板的套管，其顶部应高出装饰地面高出地面50mm，底部应与楼板底面相平；4）安装在墙壁内套管其两端与饰面相平；5）套管应两端面平齐，安装前应去除毛刺，进行除锈防腐；6）防水套管翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

7）为保障管道居中，环缝均匀，套管内部应采用加设型钢辅助管道定位。

3.3主体结构钢筋绑扎完成后，按照深化设计图图标几何尺寸找准定位，然后将套管置于钢筋中进行加固。

3.4使用结构钢筋或附加钢筋采取“#”型对套管进行加固，“#”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。

3.5柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。

3.6成排套管安装时，应确保套管安装高度一致、间距均匀。

4 做法详图4.1 管道穿地下水池壁4.2管道穿地下室建筑外墙5、示例工程图片1.2 给排水（空调水）管道井安装1.2.1 管道井管道及配件安装1、适用条件及范围本做法适用于工业与民用建筑工程中管道井管道及配件安装。

2、施工工艺流程3、施工要点3.1 结合管井检修门和管井内水管管道的综合排布图，尤其是管道较多部位的布置图，避免各专业管道冲突和无法检修等问题。

确定先大后小，先无压后有压的原则，同时兼顾各管道安装时的必要安装操作空间和日后管道的检修空间。

建筑工程电气专业防水套管与密闭套管预留预埋细部节点做法1、适用条件及范围
本做法适用于工业与民用建筑工程中建筑电气的防水与密闭套管预留预埋。

2、施工工艺流程
材料进场→施工准备→加工制作→现场定位→安装固定→验收合格→工程隐蔽
3、施工要点
4.1防水套管
3室外铠装电缆直埋的剪力外墙防水套管的预埋，室内外管口应制作喇叭口；
4室外电缆穿管至电缆井的剪力墙外墙防水套管的预埋，室内管口应制作喇叭口，室
外不制作喇叭口，但套管预留出墙的长度应满足加套管焊接的长度；
5室外埋地部分管内外应做沥青漆防腐；防水套管安装时，止水环应安装在剪力墙
体的中心线位置，并固定牢固可靠，室内管口应紧贴内墙模板线并做好标记，拆除模板后喇
叭管口应与内墙面平齐。

4.2密闭套管
4密闭套管设置抗力片的管口应穿出墙体 50mm，并设置在人防冲击波进口方向；密
闭套管的密闭肋钢板的厚度和尺寸应符合设计及验收规范；
5管口固定两抗力片的两根螺栓应对称焊接，螺杆长度应满足抗力片厚度和螺帽的
安装要求；
6密闭套管的密闭肋应安装在剪力墙体的中心线位置，内墙管口应紧贴模板；
7密闭套管的安装应注意方向、位置。

4、做法详图
4.1 防水套管做法详图
图2.2-1 防水套穿建筑内墙做法详图
5、示例工程图片 图2.2-2
防水套管穿建筑外墙详图
图2.2-3 防水套管安装工程图图2.2-4 人防密闭套管安装工程图。

套管预埋规范套管预埋是在建筑施工中，为了满足日后安装管线、设备等需要，提前在建筑结构中埋设套管，以便于后续施工和维护。

套管预埋规范主要规定了套管的种类、材质、尺寸、安装方法等内容，以保证套管预埋的质量和效果。

下面是套管预埋规范的内容，供参考。

1. 套管的种类套管分为电缆套管、排污套管、给水套管、通风套管等多种类型，根据需要选择适当的套管种类。

2. 套管的材质套管的材质一般包括金属套管和PVC套管两种。

金属套管适用于耐火、耐高温、受力大的场合，PVC套管适用于一般场合。

3. 套管的尺寸套管的尺寸应根据实际需要确定，一般包括内径、外径、壁厚等指标。

应根据管线或设备的尺寸选择适当尺寸的套管。

4. 套管的安装套管安装前，应先对预埋位置进行清理和处理，确保基底平整、无杂物。

安装时应保持垂直度和水平度，以确保套管安装的牢固和稳定。

5. 套管的连接套管的连接一般采用螺纹连接或法兰连接。

螺纹连接适用于小口径的套管，法兰连接适用于大口径的套管。

连接时应严格按照规范要求进行，确保连接的紧密和密封。

6. 套管的保护套管安装完成后，应及时采取保护措施，防止被损坏。

可以在套管周围设置防护管或采取其他防护措施，以确保套管的安全和完好。

7. 套管的标识套管预埋后，应在套管上进行标识，一般标注套管的种类、尺寸、用途等信息。

标识应清晰可见，便于日后使用和维护。

8. 套管的检查套管预埋完成后，需要进行检查，确保套管的质量和安装效果。

检查内容主要包括套管的位置、尺寸、连接、标识等方面，发现问题及时处理。

9. 套管的验收套管预埋完成后，需要进行验收，以确认套管的质量和安全性。

验收内容主要包括套管的数量、质量、标识等方面，经验收合格后方可进入下一步施工工序。

10. 套管的维护套管预埋完成后，需要进行日常维护，保持套管的清洁和良好状态。

定期检查套管的情况，发现问题及时处理，确保管线、设备的正常使用和维护。

以上是套管预埋规范的内容，通过遵循规范要求，可以保证套管预埋的质量和效果，为后续工程的顺利进行提供保障。
