地下室套管预留预埋方案

套管预埋专项方案套管预留预埋专项方案1给排水套管预埋概况本工程包括给排水套管预埋地下室及塔楼穿墙、穿楼板套管制作及预埋。

2施工准备2.1技术准备工程师按审定后的管道预留预埋设计图纸向预留预埋施工班组进行全面细致的技术交底。

预留预埋施工班组在工程师交底的基础上进一步了解熟悉施工图纸，熟悉所有的预留预埋的套管的准确位置、规格，以便准确无误的实施施工作业。

2.2材料准备工程师根据施工图纸提出材料计划，并上报公司材料部，材料部进行所需材料进行采购。

2.3机械准备施工班组根据具体的施工工艺要求自行准备施工所需的机械及材料，工程师进行检查，检查合格后方可进场使用。

施工所需机械吉器具：交流电焊机、砂轮切割机、钢卷尺、卷尺等。

2.4施工条件准备提供套管加工场地，密切关注土建钢筋绑扎情况，安排安排施工班组进现场实施套管预留预埋作业。

2.5施工人员准备根据现场实践情形需要，配备工程师及劳务人员。

3施工流程及工艺3.1施工流程技术交底下料切割拼接焊接安装搜检修收施工进度安安装点位测量定位3.1.1将生锈的套管与钢板进行防锈处理3.1.2刚性防水套管制作1）按设计要求确定管径，即管径DN≥150时，套管比安装管径大2号；管径DN≤100时，套管比安装管径大1号；2）用5mm厚钢板作止水翼环，翼环宽度为50-80mm；3）翼环焊实在钢套管上，双面焊接，焊缝饱满、无气孔、无咬边现象；4）对于屋面防水套管的翼环焊接位置应距套管底部50-60m；5）穿墙设置时，套管长度应与墙面平齐，翼环焊接在套管的中部；如下图所示：6）套管两头打磨平滑。

3.1.2普通套管制作1）管径较小的管道可直接接纳砂轮切割机下料；管径＞DN150的管道则接纳气割下料。

2）切割时，注意管道的切割面应垂直于管道轴线。

套管的长度应小于砼墙或梁的厚度平齐。

（套管内要刷漆）4施工工艺质量控制4.1焊接要均匀饱满，无夹渣、气孔、焊瘤、无裂缝等现象。

焊缝的形式、宽度、高度要达到规范要求，焊接后把焊渣敲洛。

地下室套管预留预埋方案地下室套管预留预埋方案1. 引言在地下室施工中，为了满足各种布线需求，套管的预留预埋工作十分关键。

本旨在提供一个详细的地下室套管预留预埋方案，确保施工质量和效率。

2. 施工前准备工作2.1 确定套管规格和数量根据地下室的布线需求，结合设计要求，确定套管的规格和数量。

考虑到可能的未来需求，还需预留一定数量的备用套管。

2.2 制定套管布置方案根据地下室的平面布局和不同区域的功能需求，合理规划套管的布置方案。

确保套管与其他设备、管线的交叉干扰尽量减少，并考虑后续施工和维护的便利性。

3. 套管预留施工3.1 地面标线按照套管布置方案，在地下室地面进行标线，确定套管的准确位置和走向。

3.2 确定开槽深度和宽度根据套管规格和设计要求，确定开槽的深度和宽度。

确保套管能够嵌入到墙体中，同时留出适当的空间进行线缆的敷设。

3.3 清洁开槽区域在进行开槽之前，清除开槽区域内的灰尘、杂物等。

确保开槽区域干净整洁。

3.4 开槽施工使用适当的电动工具进行开槽施工，按照标线的要求进行垂直或者水平开槽。

确保开槽的深度、宽度和长度符合要求，也要注意避免损坏原有的结构和管线。

3.5 清理开槽区域开槽完成后，及时清理开槽区域，清除残留的碎片、灰尘和杂物。

4. 套管预埋施工4.1 套管准备将预先准备好的套管放置在开槽区域内，确保套管的长度和数量与设计要求一致。

4.2 套管固定使用专用的套管固定件或者其他合适的固定方法，将套管坚固地固定在开槽区域内。

确保套管与墙体之间没有明显的缝隙，并保持与墙面平齐。

4.3 套管保护为了保护套管免受外力破坏或者损坏，可以在套管周围设置防护措施，如安装护角或者使用防护套管。

5. 环境检测和验收在套管预留预埋施工完成后，进行环境检测和验收。

检查套管的布置是否符合设计要求，确认套管的质量和坚固度。

6. 扩展内容1、本所涉及的附件如下：- 图纸设计文件- 套管规格和数量表- 施工进度计划- 施工现场照片2、本所涉及的法律名词及注释：- 套管：在施工中用于保护电缆、线管等的管道。

XXXX 项目施工总承包工程预留预埋专项施工方案批准：审核：编制：XXXX 公司年月.........................................................................................................1.1工程概况 (2).2.1现场组织与管理 (2)2.2 水暖预留预埋工程 (2)2.3电气工程预留预埋 (11)2.4幕墙预埋铁件 (27)2.6安全文明施工 (30)一、工程概况及编制依据1.1 工程概况工程简介。

。

本工程预留预埋主要为电气工程、给排水工程、暖通工程，此外还涉及气动垃圾采集系统的管线预埋和幕墙工程的预埋件等预埋等工程。

二、施工方案2.1 现场组织与管理本工程管理组织结构如：项目经理施工员 质检员 安全员 资料员施工班组2.2 水暖预留预埋工程2.2.1 作业前的条件和准备1 认真学习项目部三级安全教育内容和技术交底内容，做到安全生产。

2 在施工前子细核图纸，要做到以下几点：项目副经理技术负责1 )对水施工图中管路的位置和结构图中预留套管的位置，复核是否位置标高存在冲突和存在不一致的地方。

确保图纸上的套管数量上没有遗漏。

2 )子细核对套管的规格和型号，是否按照大两号的尺寸预留，对于穿梁和穿地下室外墙的套管要区分是防水套管还是钢套管。

要注意对于穿梁的套管普通为刚性套管，大两号。

对于穿地下室外墙的套管为刚性防水套管。

3 )要认真核对给排水图纸和结构图纸预留套管的标高和走向，看是否存在于土建的梁标高冲突，或者后砌墙的梁基础标高和位置存在冲突。

存在问题要及时发现和调整，避免盲目施工造成的返工和材料浪费。

2.2.2 作业机具序号机具名称规格单位数量1 电动套丝机2 寸、3 寸台 22 交直流电焊机ZXE500-400 台 53 手动套丝机、压力钳及案子 2 寸、 3 寸台 44 砂轮切割机SJ21 套 35 手动工具0.12KW 套 66 气焊设备台 47 手电钻Ф 6-Ф 12台 38 电锤Ф 8-Ф 25 台 29 激光垂准仪台 110 36V 安全电压行灯变压器台 211 水平管Ф 8 m 6012 氧气乙炔套42.2.3 作业方法1 基础梁的套管参见图纸说明和技术人员的技术交底，普通穿梁套管为刚性套管，地下室穿墙套管为刚性防水套管。

地下室套管预留预埋方案（二）引言概述:地下室套管预留预埋方案（二）是为了确保地下室建设期间各种管道系统顺利、高效地安装而制定的。

本文档将依次从五个大点进行阐述，包括预留预埋方案的目的、设计原则、施工步骤、质量控制、以及注意事项。

正文内容:1. 目的a. 保证地下室内各种管道系统的顺利、高效安装。

b. 预留预埋方案能够满足日后修缮和管道系统的扩容需求。

c. 降低后续施工的难度和风险。

2. 设计原则a. 充分了解地下室布置和各项工程要求，确保预留预埋位置和数量的准确性。

b. 预计和考虑未来扩容和修缮需求，避免额外的施工和维护成本。

c. 选用合适的材料和规格，确保预留预埋管道系统的稳定性和耐用性。

3. 施工步骤a. 在地下室设计图纸中标注预留预埋点位，并确认管道系统的类型和规格。

b. 准确测量预留预埋点位的位置，确保与设计要求一致。

c. 根据预留预埋点位的尺寸和材料要求，进行开挖和清理工作。

d. 安装套管，并确保其稳定性和密封性。

e. 平整地面并进行必要的标识，以确保后续施工的便利性。

4. 质量控制a. 严格按照设计要求进行施工，并加强现场监督和管理。

b. 定期检查和记录施工过程，确保预留预埋管道系统的质量。

c. 进行必要的试验和测量，以验证预留预埋点位的准确性和稳定性。

5. 注意事项a. 确保与其他管道和设施之间的适当距离，以避免相互干扰和冲突。

b. 根据不同类型的管道系统和环境条件，选择适当的预留预埋方案。

c. 与相关部门和施工方进行沟通，确保预留预埋方案符合法规和标准要求。

总结:地下室套管预留预埋方案（二）旨在确保地下室管道系统的顺利、高效安装。

通过遵循设计原则、严格施工步骤、加强质量控制和注意事项，可以实现预留预埋方案的准确性、稳定性和耐用性。

此外，合理的预留预埋方案还能降低后续施工的难度和风险，提高整体工程的质量和效率。

一编制依据1。

1 、国家颁发的有关规范、规程和标准。

1。

2 、给排水、暖通施工图.1.3 、安装工程图纸会审纪要、技术变更核定单。

二、概况根据设计要求，该工程中所有穿墙、板的管道在施工前应配合土建施工预留孔洞或预埋套管.穿出屋面的管道必须设置刚性防水套管,其余穿墙、板套管均为普通套管.在施工前管理人员必须熟悉图纸，绘制出详细的方案施工图并经监理、甲方审批后，对施工班组进行详细的交底后才实施。

孔洞及套管的预留、预埋应与土建施工密切配合,在土建关模板前,应仔细核查孔洞及套管的标高、坐标及走向是否与方案施工图一致,并经甲方、监理工程师验收合格后，方可通知土建进行隐蔽。

三、套管制作1、刚性防水套管制作1）、根据该工程实际，需要设置防水套管的部位有:屋面、外墙；在方案图中具体定位刚性防水套管安装的部位,交监理、甲方现场工程师审核、通过后，方可作为施工的依据。

2)、刚性防水套管的制作材料，应为甲方所指定的管材(以材料选用通知单为准）。

3）、刚性防水套管的制作方法①、按设计要求确定管径，即套管比安装管径大2号；②、用5mm厚钢板作止水翼环，翼环宽度为50—80mm；③、翼环焊实在钢套管上,双面焊接,焊缝饱满、无气孔、无咬边现象；④、对于屋面防水套管的翼环焊接位置应距套管底部50—60m;⑤、穿墙设置时,套管长度应比墙厚略短3 ~5mm，翼环焊接在套管的中部;⑥、套管两端打磨光滑。

2、普通刚套管制作1）、钢套管设置部位:消防管道的穿墙、板部位，给排水立管的板面套管，进户给水支管过公共过道的梁，管径＞DN75的穿梁及砼墙套管;在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。

2）、钢套管的制作材料,应为甲方所指定的管材（以材料选用通知单为准）。

3）、钢套管的制作方法①、管径较小的管道可直接采用砂轮切割机下料；管径＞DN150的管道则采用气割下料.②、切割时，注意管道的切割面应垂直于管道轴线。

目录第一章综合说明 0第一节编制依据 0第二节工程概况 0第二章施工部署和劳动力组织 (1)第一节项目组织管理 (1)第二节施工准备 (1)第三章主要施工工艺和技术措施 (3)第一节机电工程综合说明 (3)第二节施工顺序 (4)第三节交叉施工原则及保障措施 (4)第四节水暖工程预留预埋施工工艺和技术措施 (4)第五节电气工程预留预埋施工工艺和技术措施 (5)第四章主要施工管理措施 (12)第一节质量保证措施 (12)第二节工期保证措施 (13)第三节安全保证措施 (14)第五章成品保护方案 (15)第一节成品保护工作总体部署 (15)第二节成品保护具体措施 (15)第一章编制说明第一节编制依据1。

1 主要规范、规程、施工图集设计图纸相关的设计文件第二节工程概况2.1 工程简介主厂房、附楼、辅助间三个分区，主厂房为门式钢架轻钢结构、辅助间为钢筋混凝土排架结构、南侧附楼为钢筋混凝土框架结构.建筑高度为9。

8m~11。

9m,本工程±0。

00为绝对标高436.80m。

2.2 工程范围本项目地下部分及地上主厂房、附楼和辅助间安装工程预留预埋工作。

第二章施工部署和劳动力组织第一节项目组织管理1。

1 组织机构本工程选派经验丰富的管理人员组成项目部。

严格履行专业职责，密切配合土建，实现统一计划、统一现场管理、统一施工管理。

项目部组织结构图如下：1）质量目标：本工程的施工质量目标为：合格，争创陕西省优质结构工程。

2）工期目标：2015年7月4日开工,计划竣工日期2016年7月28日完工。

3）施工安全目标：确保工程无重大责任安全事故。

1。

3 施工协调管理1)加强与设计单位的联系，及时了解设计意图及工程要求。

2）施工过程中出现的问题,及时向业主、监理汇报，并同设计单位联系，咨询意见，办理设计变更。

3）严格按照图纸施工，未经设计同意不得随意变更设计。

4)在施工全过程中，严格按照经业主及监理单位批准的“施工组织设计"进行质量管理.第二节施工准备根据总进度计划及专业进度计划逐步组织工机具进场,工机具安放在工机具库房。

地下室套管预留预埋方案（一）引言概述：地下室套管预留预埋方案是在建设地下室时提前预留和安装各种管线，并采取预埋的方式，以保证日后地下室使用时的安全和便捷。

本文将从设计原则、预留管线的布置、管线种类及用途、预埋施工方法和质量要求等五个大点来详细阐述地下室套管预留预埋方案。

一、设计原则1. 考虑地下室功能和使用需求，合理确定预留管线的布置方式。

2. 结合建筑结构和布局，确定预埋管线的分布位置。

3. 满足相关规范和标准，保证预留管线的质量与安全。

二、预留管线的布置1. 根据地下室功能需求，合理规划电力、照明、通信、暖通、给排水等各类管线的位置和数量。

2. 各类管线之间的交叉与分离，避免干扰和冲突。

3. 考虑地下室使用不同区域的特殊管线要求，如消防设备、电梯等。

三、管线种类及用途1. 电力预留管线：满足地下室使用电器设备的需求。

2. 通信预留管线：提供电话、网络、无线信号覆盖等服务。

3. 暖通预留管线：满足地下室的采暖、通风、空调需求。

4. 给排水预留管线：解决地下室的供水和排水问题。

5. 其他预留管线：如照明、监控、安全报警、消防设备等。

四、预埋施工方法1. 在地下室施工前进行预留管线的施工设计，充分考虑管线的布局和穿越的结构。

2. 预留管线的材质和规格应符合相关标准和规范。

3. 预留管线的施工应遵循专业化、分段化原则，并做好保护措施。

五、质量要求1. 预留管线的质量应符合相关国家标准和行业规范。

2. 预埋管线的施工质量应通过检验，确保无损坏和泄漏。

3. 施工过程中应做好记录和标识，方便将来的维护和改造。

总结：地下室套管预留预埋方案涉及面广，需要综合考虑地下室功能需求、建筑结构和施工工艺等因素。

只有合理规划和施工才能保证地下室套管的质量和安全。

通过本文所述的设计原则、预留管线的布置、管线种类及用途、预埋施工方法和质量要求等内容，能够为地下室套管预留预埋方案的设计和施工提供基本参考。

一、项目概述本项目为某地区人防工程，主要包括地下室、防护密闭区、通风系统、给排水系统、电气系统等。

为确保人防工程的施工质量和安全，特制定本预留预埋施工方案。

二、施工准备1. 施工图纸：熟悉人防工程施工图纸，了解各系统的预留预埋要求。

2. 材料设备：准备好施工所需的各类材料、设备，如套管、预埋件、电线导管、电缆等。

3. 人员组织：成立施工队伍，明确各工种人员职责。

4. 施工现场：确保施工现场安全、整洁，满足施工要求。

三、施工方法1. 预留预埋施工流程：（1）根据施工图纸，确定预留预埋位置、尺寸、数量等。

（2）在土建施工过程中，根据预留预埋要求，提前进行预埋。

（3）安装套管、预埋件等。

（4）检查预留预埋质量，确保符合要求。

2. 各系统预留预埋施工要点：（1）给排水系统：1）外墙、水池刚性防水套管与柔性防水套管：采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定。

2）人防区穿防护墙密闭套管与防护密闭套管：采用镀锌钢管，管径根据实际情况确定。

3）人防防爆地漏及其管道安装：按照07FS02（人防水）规定进行安装。

（2）电气系统：1）强弱电电线导管、接线盒、开关盒预留预埋：电线导管主要为镀锌钢管，有少部分PVC管。

2）人防防护密闭套管及预留通信、采样检测管等：采用镀锌钢管，管径根据实际情况确定。

3）防雷接地焊接施工及接地点、等电位点、测试点预留：按照相关规范进行施工。

（3）通风系统：1）预留穿剪力墙孔洞：按照施工图纸要求预留孔洞。

2）人防预留套管及口部穿防护墙风管制作安装：采用镀锌钢管，管径根据实际情况确定。

四、质量控制1. 材料质量：确保所用材料符合国家相关标准和规范。

2. 施工质量：严格按照施工图纸和规范要求进行施工，确保预留预埋质量。

3. 工程验收：预留预埋完成后，进行质量检查和验收，确保符合要求。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，确保施工安全。

3. 施工过程中，注意防止交叉作业，确保施工安全。

地下室套管预留预埋方案一、工程概述本工程为具体工程名称，地下室建筑面积为具体面积平方米。

地下室功能包括停车场、设备用房等。

为确保地下室管道系统的顺利安装和运行，需要进行套管的预留预埋工作。

二、施工准备1、技术准备熟悉施工图纸，了解地下室各管道的走向、管径、标高及预留预埋位置等。

编制施工方案，并向施工人员进行技术交底。

2、材料准备根据设计要求，准备好各种规格的套管，如刚性防水套管、柔性防水套管、普通钢套管等。

确保套管的质量符合国家标准，具备相应的材质证明和检验报告。

3、施工机具准备准备好电焊机、切割机、磨光机、水准仪、卷尺等施工机具，并确保其性能良好。

4、作业条件准备地下室结构施工前，应完成测量放线工作，确定套管预留预埋的位置。

施工现场应具备良好的照明和通风条件。

三、套管类型及选用1、刚性防水套管适用于地下室有防水要求的部位，如外墙、水池壁等。

刚性防水套管应在管道穿越处预埋，其翼环、挡圈等部件应焊接牢固。

2、柔性防水套管一般用于有严格防水要求且有振动或有伸缩变形的部位。

柔性防水套管的安装应严格按照标准图集和施工规范进行。

3、普通钢套管用于无防水要求的部位，如穿越楼板、内墙等。

普通钢套管的长度应根据墙体或楼板的厚度确定。

四、预留预埋位置及标高确定1、穿越地下室墙壁的管道根据设计图纸，确定管道穿越墙壁的位置，并在墙体钢筋绑扎时进行套管的预埋。

套管的中心标高应与管道的设计标高一致，偏差不得超过±10mm。

2、穿越地下室顶板的管道在顶板模板支设完成后，根据设计图纸进行测量放线，确定套管的位置。

套管应高出顶板完成面一定高度，以满足防水和管道安装的要求。

3、穿越楼板的管道在楼板模板支设完成后，在模板上弹出套管的位置线。

套管应垂直于楼板，其顶部应高出装饰地面一定高度。

五、预留预埋施工工艺1、刚性防水套管预埋将套管与钢筋焊接固定，确保套管位置准确、牢固。

套管内部应填充堵塞物，防止混凝土进入。

在混凝土浇筑过程中，应派专人看护，防止套管移位或损坏。

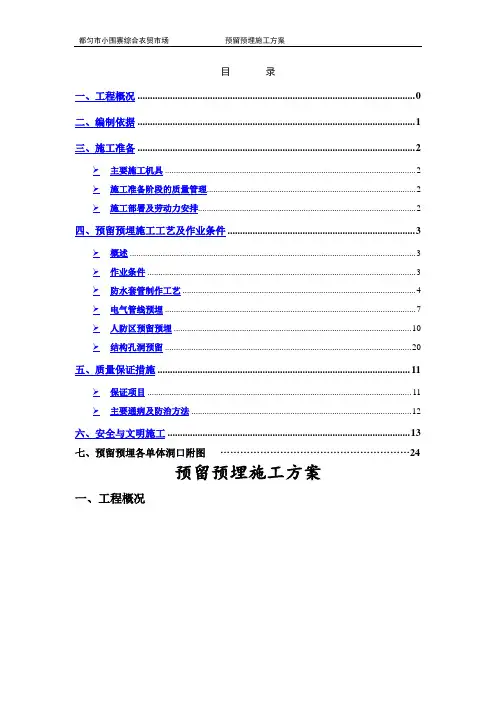

都匀市小围寨综合农贸市场预留预埋施工方案目录一、工程概况 0二、编制依据 (1)三、施工准备 (2)➢主要施工机具 (2)➢施工准备阶段的质量管理 (2)➢施工部署及劳动力安排 (2)四、预留预埋施工工艺及作业条件 (3)➢概述 (3)➢作业条件 (3)➢防水套管制作工艺 (4)➢电气管线预埋 (7)➢人防区预留预埋 (10)➢结构孔洞预留 (20)五、质量保证措施 (11)➢保证项目 (11)➢主要通病及防治方法 (12)六、安全与文明施工 (13)七、预留预埋各单体洞口附图 (24)预留预埋施工方案一、工程概况本工程都匀市小围寨综合农贸市场项目建设用地位于都匀市剑江南路东侧海新花园旁，本次设计为都匀市小围寨综合农贸市场。

本工程总建筑面积为30975。

83m2,其中地上建筑面积：24436.61m2，地下面积：6539.22m2。

建筑层数、高度:地下1层；地上6层，建筑高度23.60M.建筑结构形式为框架结构，设计使用年限为50年，本工程属于公共建筑，抗震设防烈度6度以下，抗震设防类别:丙类。

、建筑分类为多层民用建筑；其耐火等级为地上二级,地下一级。

本工程人防异地设置.本建筑物按Ⅰ级防水等级设计,防水层及保温材料的合理使用年限不得少于20年，合理使用年限为50年.本工程机电安装工程主要由给排水工程、强电工程、智能化工程、通风空调工程、消防工程等组成。

1、给排水工程:主要包括生活冷水给水系统、生活热水系统、污废水系统（含压力排水）、雨水系统、人防给排水系统等。

2、强电工程:主要包括高低压配电系统、电力配电系统、照明配电系统、防雷及接地系统、人防电气等。

3、智能化工程：主要包括智能化集成系统、公共安全系统、建筑设备管理系统，综合布线系统、有线电视系统、信息引导与发布系统、信息化应用(一卡通）系统等。

4、通风空调工程：主要包括中央空调系统、通风系统、防排烟系统等.二、编制依据1、《建筑工程施工质量验收统一标准》GB50303-20132、《建筑工程质量检验评定统一标准》GB50300-20133、《建筑电气工程施工质量验收规范》GB50303—20024、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20025、《通风与空调工程施工质量验收规范》GB50243—20026、《智能建筑工程质量验收规范》GB50339—20137、《综合布线系统工程验收规范》GB/T50312—20078、都匀市小围寨综合农贸市场项目施工图三、施工准备套丝板、管钳、手锯、手锤、活动扳手、捻口凿、大锤。
