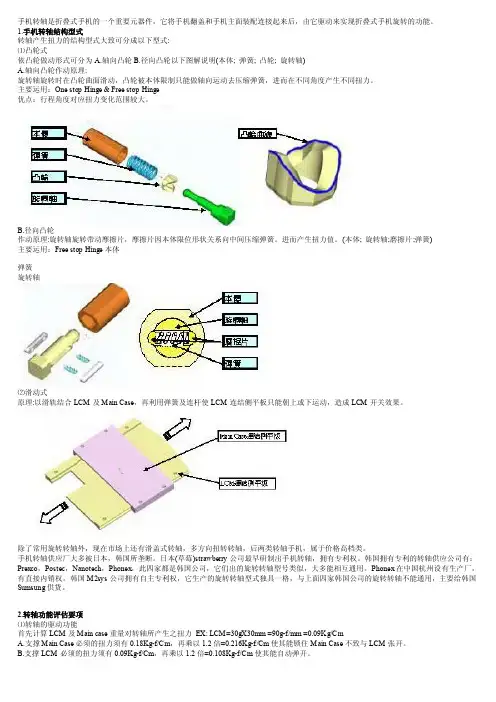

翻盖手机结构设计指引

手机转轴是折叠式手机的一个重要元器件，它将手机翻盖和手机主面装配连接起来后，由它驱动来实现折叠式手机旋转的功能。

1.手机转轴结构型式转轴产生扭力的结构型式大致可分成以下型式:⑴凸轮式依凸轮做动形式可分为A.轴向凸轮B.径向凸轮以下图解说明(本体; 弹簧; 凸轮; 旋转轴)A.轴向凸轮作动原理:旋转轴旋转时在凸轮曲面滑动，凸轮被本体限制只能做轴向运动去压缩弹簧，进而在不同角度产生不同扭力。

主要运用：One stop Hinge & Free stop Hinge优点：行程角度对应扭力变化范围较大。

B.径向凸轮作动原理:旋转轴旋转带动摩擦片，摩擦片因本体限位形状关系向中间压缩弹簧。

进而产生扭力值。

(本体; 旋转轴;磨擦片;弹簧)主要运用：Free stop Hinge本体弹簧旋转轴⑵滑动式原理:以滑轨结合LCM及Main Case，再利用弹簧及连杆使LCM连结侧平板只能朝上或下运动，造成LCM开关效果。

除了常用旋转转轴外，现在市场上还有滑盖式转轴，多方向扭转转轴，后两类转轴手机，属于价格高档类。

手机转轴供应厂大多被日本，韩国所垄断。

日本(草莓)strawberry公司最早研制出手机转轴，拥有专利权。

韩国拥有专利的转轴供应公司有：Prexco，Postec，Nanotech，Phonex，此四家都是韩国公司，它们出的旋转转轴型号类似，大多能相互通用。

Phonex在中国杭州设有生产厂，有直接内销权。

韩国M2sys公司拥有自主专利权，它生产的旋转转轴型式独具一格，与上面四家韩国公司的旋转转轴不能通用，主要给韩国Sumsung供货。

2.转轴功能评估要项⑴转轴的驱动功能首先计算LCM及Main case重量对转轴所产生之扭力EX: LCM=30gX30mm =90g-f/mm =0.09Kg/CmA.支撑Main Case必须的扭力须有0.18Kg-f/Cm，再乘以1.2倍=0.216Kg-f/Cm使其能锁住Main Case不致与LCM张开。

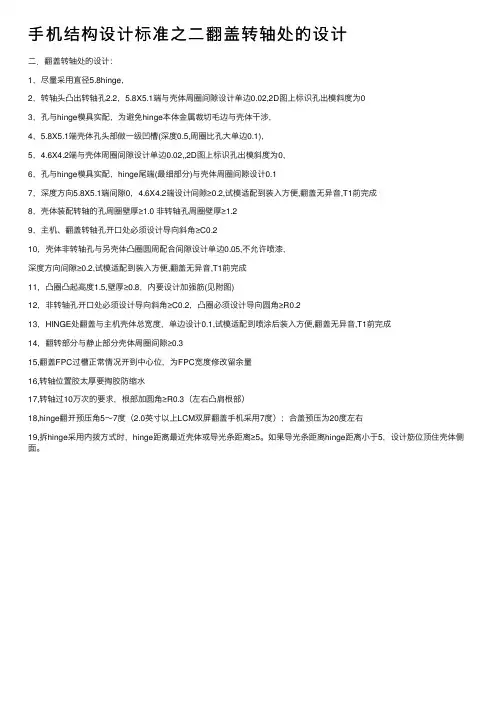

⼿机结构设计标准之⼆翻盖转轴处的设计⼆．翻盖转轴处的设计：1，尽量采⽤直径5.8hinge，2，转轴头凸出转轴孔2.2，5.8X5.1端与壳体周圈间隙设计单边0.02,2D图上标识孔出模斜度为03，孔与hinge模具实配，为避免hinge本体⾦属裁切⽑边与壳体⼲涉，4，5.8X5.1端壳体孔头部做⼀级凹槽(深度0.5,周圈⽐孔⼤单边0.1)，5，4.6X4.2端与壳体周圈间隙设计单边0.02,,2D图上标识孔出模斜度为0，6，孔与hinge模具实配，hinge尾端(最细部分)与壳体周圈间隙设计0.17，深度⽅向5.8X5.1端间隙0，4.6X4.2端设计间隙≥0.2,试模适配到装⼊⽅便,翻盖⽆异⾳,T1前完成8，壳体装配转轴的孔周圈壁厚≥1.0 ⾮转轴孔周圈壁厚≥1.29，主机、翻盖转轴孔开⼝处必须设计导向斜⾓≥C0.210，壳体⾮转轴孔与另壳体凸圈圆周配合间隙设计单边0.05,不允许喷漆，深度⽅向间隙≥0.2,试模适配到装⼊⽅便,翻盖⽆异⾳,T1前完成11，凸圈凸起⾼度1.5,壁厚≥0.8，内要设计加强筋(见附图)12，⾮转轴孔开⼝处必须设计导向斜⾓≥C0.2，凸圈必须设计导向圆⾓≥R0.213，HINGE处翻盖与主机壳体总宽度，单边设计0.1,试模适配到喷涂后装⼊⽅便,翻盖⽆异⾳,T1前完成14，翻转部分与静⽌部分壳体周圈间隙≥0.315,翻盖FPC过槽正常情况开到中⼼位，为FPC宽度修改留余量16,转轴位置胶太厚要掏胶防缩⽔17,转轴过10万次的要求，根部加圆⾓≥R0.3（左右凸肩根部）18,hinge翻开预压⾓5～7度（2.0英⼨以上LCM双屏翻盖⼿机采⽤7度）；合盖预压为20度左右19,拆hinge采⽤内拨⽅式时，hinge距离最近壳体或导光条距离≥5。

如果导光条距离hinge距离⼩于5，设计筋位顶住壳体侧⾯。

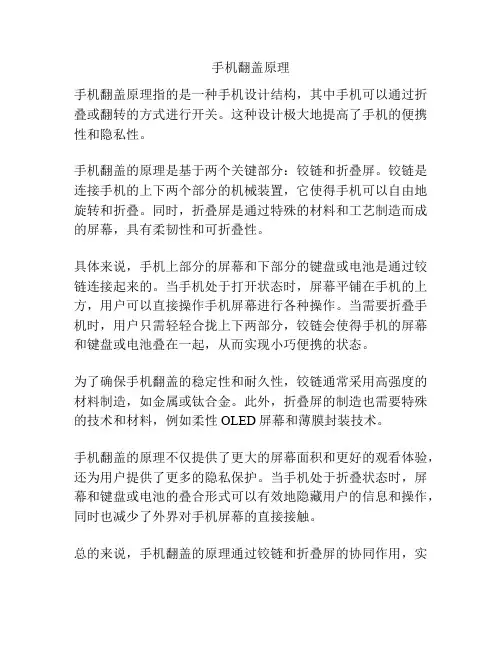

手机翻盖原理
手机翻盖原理指的是一种手机设计结构，其中手机可以通过折叠或翻转的方式进行开关。

这种设计极大地提高了手机的便携性和隐私性。

手机翻盖的原理是基于两个关键部分：铰链和折叠屏。

铰链是连接手机的上下两个部分的机械装置，它使得手机可以自由地旋转和折叠。

同时，折叠屏是通过特殊的材料和工艺制造而成的屏幕，具有柔韧性和可折叠性。

具体来说，手机上部分的屏幕和下部分的键盘或电池是通过铰链连接起来的。

当手机处于打开状态时，屏幕平铺在手机的上方，用户可以直接操作手机屏幕进行各种操作。

当需要折叠手机时，用户只需轻轻合拢上下两部分，铰链会使得手机的屏幕和键盘或电池叠在一起，从而实现小巧便携的状态。

为了确保手机翻盖的稳定性和耐久性，铰链通常采用高强度的材料制造，如金属或钛合金。

此外，折叠屏的制造也需要特殊的技术和材料，例如柔性OLED屏幕和薄膜封装技术。

手机翻盖的原理不仅提供了更大的屏幕面积和更好的观看体验，还为用户提供了更多的隐私保护。

当手机处于折叠状态时，屏幕和键盘或电池的叠合形式可以有效地隐藏用户的信息和操作，同时也减少了外界对手机屏幕的直接接触。

总的来说，手机翻盖的原理通过铰链和折叠屏的协同作用，实
现了手机的折叠和展开，提供了更好的便携性和隐私保护。

这种设计给用户带来了全新的手机使用体验。

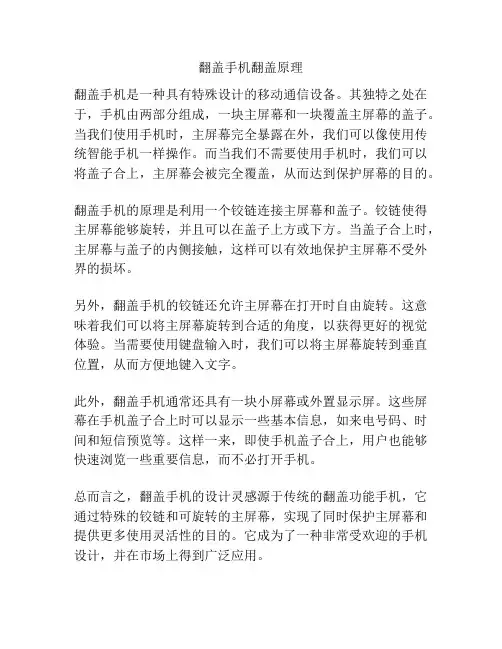

翻盖手机翻盖原理
翻盖手机是一种具有特殊设计的移动通信设备。

其独特之处在于，手机由两部分组成，一块主屏幕和一块覆盖主屏幕的盖子。

当我们使用手机时，主屏幕完全暴露在外，我们可以像使用传统智能手机一样操作。

而当我们不需要使用手机时，我们可以将盖子合上，主屏幕会被完全覆盖，从而达到保护屏幕的目的。

翻盖手机的原理是利用一个铰链连接主屏幕和盖子。

铰链使得主屏幕能够旋转，并且可以在盖子上方或下方。

当盖子合上时，主屏幕与盖子的内侧接触，这样可以有效地保护主屏幕不受外界的损坏。

另外，翻盖手机的铰链还允许主屏幕在打开时自由旋转。

这意味着我们可以将主屏幕旋转到合适的角度，以获得更好的视觉体验。

当需要使用键盘输入时，我们可以将主屏幕旋转到垂直位置，从而方便地键入文字。

此外，翻盖手机通常还具有一块小屏幕或外置显示屏。

这些屏幕在手机盖子合上时可以显示一些基本信息，如来电号码、时间和短信预览等。

这样一来，即使手机盖子合上，用户也能够快速浏览一些重要信息，而不必打开手机。

总而言之，翻盖手机的设计灵感源于传统的翻盖功能手机，它通过特殊的铰链和可旋转的主屏幕，实现了同时保护主屏幕和提供更多使用灵活性的目的。

它成为了一种非常受欢迎的手机设计，并在市场上得到广泛应用。

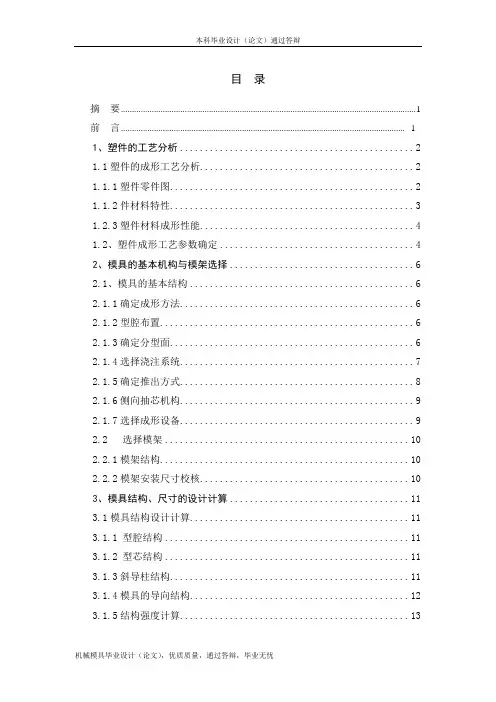

目录摘要 (1)前言................................................................................................................................. - 1 - 1、塑件的工艺分析.. (2)1.1塑件的成形工艺分析 (2)1.1.1塑件零件图 (2)1.1.2件材料特性 (3)1.2.3塑件材料成形性能 (4)1.2、塑件成形工艺参数确定 (4)2、模具的基本机构与模架选择 (6)2.1、模具的基本结构 (6)2.1.1确定成形方法 (6)2.1.2型腔布置 (6)2.1.3确定分型面 (6)2.1.4选择浇注系统 (7)2.1.5确定推出方式 (8)2.1.6侧向抽芯机构 (9)2.1.7选择成形设备 (9)2.2 选择模架 (10)2.2.1模架结构 (10)2.2.2模架安装尺寸校核 (10)3、模具结构、尺寸的设计计算 (11)3.1模具结构设计计算 (11)3.1.1 型腔结构 (11)3.1.2 型芯结构 (11)3.1.3斜导柱结构 (11)3.1.4模具的导向结构 (12)3.1.5结构强度计算 (13)3.2 模具成形尺寸设计计算 (13)3.2.1型腔径向尺寸 (13)3.2.2型腔深度尺寸 (14)3.2.3型芯径向尺寸 (15)3.2.4型芯高度尺寸 (15)3.3 模具加热、冷却系统计算 (15)3.3.1模具加热 (15)3.3.2模具冷却 (16)4、模具主要零件图及加工工艺规程 (17)4.1 模具定模板（中间板）零件图及加工工艺规程 (17)4.2模具侧滑块零件图及加工工艺规程 (18)4.3 模具动模板（型芯固定板）零件图及加工工艺规程 (19)5、模具总装图及模具的装配、试模 (20)5.1模具总装图及模具的装配 (20)5.1.1成形零件及浇注系统 (20)5.1.2推出系统零件 (21)5.1.3滑块及活动零件 (21)5.1.4导向机构 (21)5.1.5加热与冷却系统 (22)5.1.6模具外观 (22)5.2模具的安装试模 (22)5.2.1 试模前的准备 (22)5.2.2 模具的安装 (22)5.2.3试模 (23)5.2.4检验 (24)结束语 (25)致谢 (26)参考文献 (26)摘要注射成形是现在成形热塑件的主要方法，因此应用范围很广。

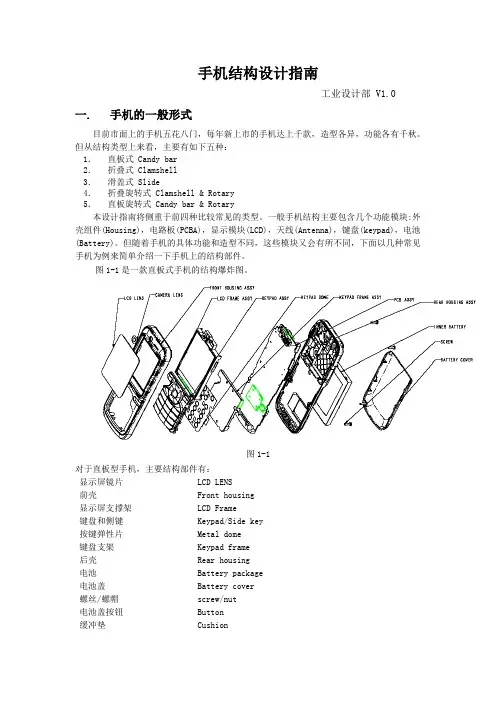

手机结构设计指南工业设计部 V1.0 一. 手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。

但从结构类型上来看，主要有如下五种：1．直板式 Candy bar2．折叠式 Clamshell3．滑盖式 Slide4．折叠旋转式 Clamshell & Rotary5．直板旋转式 Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。

一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。

但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。

图1-1是一款直板式手机的结构爆炸图。

图1-1对于直板型手机，主要结构部件有：显示屏镜片LCD LENS前壳Front housing显示屏支撑架LCD Frame键盘和侧键Keypad/Side key按键弹性片Metal dome键盘支架Keypad frame后壳Rear housing电池Battery package电池盖Battery cover螺丝/螺帽screw/nut电池盖按钮Button缓冲垫Cushion双面胶Double Adhesive Tape/sticker以及所有对外插头的橡胶堵头Rubber cover等如果有照相机，还会有照相机镜片Camera lens和闪光灯Flash LED镜片有时根据外观的要求，还会有装饰件Decoration对于不换外壳的直板机，通常是用4到6颗M1.6-M2.0的螺丝将前后壳固定，辅助以侧边和顶部4到6对卡勾Snap来增强壳体之间的连接和美工缝的均匀。

壳体内部的螺丝柱会穿过PCB上对应的孔，并辅以加强筋Rib将PCBA定位和固定。

显示屏支撑架是用于将显示屏LCD以及声学元器件Speaker，Receiver，照相机camera sensor等器件定位在PCB上并起增强强度的作用，有时侯还用于将LCD下面的PCB上电子元器件和LCD隔开，避免冲击损坏这些电子元器件。

⼿机外壳结构设计指引结构设计注意事项z PCBA-LAYOUT及ID评审是否OKz标准件/共⽤件z内部空间、强度校核：z根据PCBA进⾏⾼度，宽度（⽐较PCBA单边增加2.5~~3.0,或按键/扣位处避空）与长度分析。

z装配⽅式，定位与固定；z材料，表⾯⼯艺，加⼯⽅式，z成本，周期，采购便利性；塑料壳体设计1．材料的选取ABS：⾼流动性，便宜，适⽤于对强度要求不太⾼的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如⼿机内部的⽀撑架(Keypad frame，LCD frame)等。

还有就是普遍⽤在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。

⽬前常⽤奇美PA-727，PA757等。

PC+ABS：流动性好，强度不错，价格适中。

适⽤于绝⼤多数的⼿机外壳，只要结构设计⽐较优化，强度是有保障的。

较常⽤GE CYCOLOY C1200HF。

PC：⾼强度，贵，流动性不好。

适⽤于对强度要求较⾼的外壳（如翻盖⼿机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，⽬前指定必须⽤PC材料）。

较常⽤GE LEXAN EXL1414和Samsung HF1023IM。

在对强度没有完全把握的情况下，模具评审Tooling Review时应该明确告诉模具供应商，可能会先⽤PC+ABS⽣产T1的产品，但不排除当强度不够时后续会改⽤PC料的可能性。

这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模⾓。

上、下壳断差的设计：即⾯刮（⾯壳⼤于底壳）或底刮（底壳⼤于⾯壳）。

可接受的⾯刮<0.15mm,可接受底刮<0.1mm，尽量使产品的⾯壳⼤于底壳。

⼀般来说，⾯壳因有较多的按键孔，成型缩⽔较⼤，所以缩⽔率选择较⼤，⼀般选0.5%。

底壳成型缩⽔较⼩，所以缩⽔率选择较⼩，⼀般选0.4%，即⾯壳缩⽔率⼀般⽐底壳⼤0.1%。

即便是两件壳体选⽤相同的材料，也要提醒模具供应商在做模时，后壳取较⼩的收缩率。

手机结构设计规范第一章总体结构设计一、手机总体尺寸长、宽、高的确定（一）宽度（W）计算：宽度一般由LCD、主板、电池三者之一决定。

1、LCD决定宽度W1：W1 =A+2（2+0.5）=A+52、主板PCB决定宽度W2：W2 =A+2（2+0.5）=A+53、电池决定宽度W3：此为常规方案W3=A+2（0.3+0.7+0.5+1）=A+5W3=A+2（0.3+0.7+0.5+1）=A+5此为手机变窄方案W3=A+2（0.3+1）=A+2.6然后比较W1、W2、W3的大小，其中值最大的为手机的宽度。

（二）、厚度（H）计算：1、直板手机厚度（H）：（1）、直板手机的总厚度H：直板手机厚度H由以下四部分组成：①电池部分厚度H1；②电池与PCB板间的厚度H2；③PCB板厚度H3；④LCD部分厚度H4。

（2）、电池部分厚度H1：H1=A1+1.1（3）、电池与PCB板间的厚度H2：H2=屏蔽罩高度A+标签0.2+与电池部分的间隙0.2=A+0.4。

（4）、PCB的厚度H3：手机的PCB板的长度大于80时，H3=1，否则PCB板易翘曲变形；手机的PCB板的长度小于80时，H3=0.8。

（5）、LCD部分厚度H4：H4=A2+1.92、翻盖手机（翻盖上装有LCD）厚度H：（1）、翻盖手机（装有LCD）的总厚度H：H=H1+H2+H3+H4+H5翻盖手机的厚度H由以下五部分组成：①电池部分厚度H1；②电池与PCB板间的厚度H2；③PCB板厚度H3；④PCB板与LCD部分的厚度H4；⑤LCD部分（即翻盖）的厚度H5。

（2）、电池部分厚度H1：电池部分厚度与直板手机相同，参考直板手机的计算方法。

（3）、电池与PCB板间的厚度H2：电池与PCB板间的厚度与直板手机相同，参考直板手机的计算方法。

（4）、PCB板厚度H3：PCB板的厚度与直板手机相同，参考直板手机的计算方法。

（5）、PCB板与LCD部分（即翻盖）间的厚度H4：（6）、LCD部分（即翻盖）厚度H5：LCD部分的厚度取决于LCD的放置方式，通常有以下两种形式：要求B≥0.6，是因为当小护镜承受较大的力时，要保证小护镜变形后，小护镜不能接触到LCD，以免使LCD损坏。

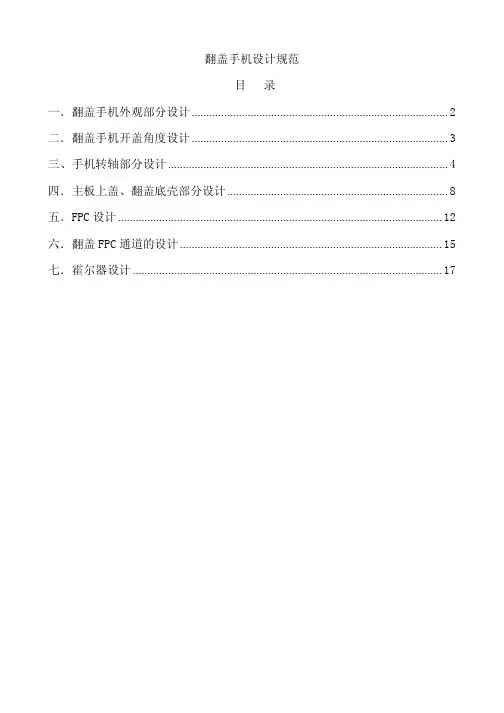

翻盖手机设计规范目录一．翻盖手机外观部分设计 (2)二．翻盖手机开盖角度设计 (3)三、手机转轴部分设计 (4)四．主板上盖、翻盖底壳部分设计 (8)五．FPC设计 (12)六．翻盖FPC通道的设计 (15)七．霍尔器设计 (17)1．翻盖底壳与主板上盖之间的合盖间隙：0.4mm。

2．主板上盖转轴位置的距离:21mm≤A≤25mm。

3．翻盖底壳、主板上盖转转轴位直径≥9mm。

4．翻盖与主机转轴部分轴向间隙：0.3mm。

5．主板上盖转轴部分单边偏移0.5mm，做一个0.05mm高的凸台，凸台不能喷涂油漆，以免翻盖产生油漆磨擦声。

5．翻盖与主机转轴部分横向间隙：（A-A”）/2=0.075mm（含主板上盖高度0.05的凸台）。

6．翻盖翻转过程中与主板上盖肩膀部位间隙≥0.3mm。

7．翻盖底壳、主板上盖转轴四周倒圆角R0.4,可以方便翻盖装配，改善装配时掉油漆。

8．翻盖底壳、主板上盖转轴上下两个面倒圆角R1，防止翻盖转轴位置开裂。

9.翻盖底壳、主板上盖转轴端面倒圆角R0.3，防止翻盖转轴位置开裂。

10．减震垫与翻盖底壳的间隙≥0.25mm。

11．按键与镜片之间的间隙：0.6MM。

12．按键低于主板上盖0.1mm。

13.显示屏镜片低于翻盖底壳0.1mm。

14．盲点与镜片间距离：0.45mm以上。

1.显示屏镜片低于翻盖底壳0.12.主板上盖按键偏移2MM区域内做一个0.2的沉台3.按键最高面到显示镜片的距离0.64.主板上盖长度方向中心位做两个2X0.6X0.4的支撑点1.1转轴打开角、翻盖手机的开盖角度、合盖预压角、开盖预压角、转轴装配角。

1.2普通转轴打开角度一般为180º。

1.3翻盖手机的打开盖角度：ID设计翻盖打开角度α(即翻盖与主板上盖之间的角度值)一般为165º。

1.4合盖预压角（装配角度）：手机合盖状态转轴预压角：β=7º～9º。

1.5开盖预压角：手机开盖状态转轴预压角：γ=（180-165-β）6º～8º。

手机结构设计指南手机的结构设计都是有规律可循的，现总结和归纳以往在手机设计方面的经验，重点阐述对于机械结构设计的要求，使设计过程更加规范化、标准化，以利于进一步提高产品质量，设计出客户完全满意的产品。

一. 手机的一般形式目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。

但从结构类型上来看，主要有如下五种：1．直板式Candy bar2．折叠式Clamshell3．滑盖式Slide4．折叠旋转式Clamshell & Rotary5．直板旋转式Candy bar & Rotary本设计指南将侧重于前四种比较常见的类型。

一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。

但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。

图1-1是一款直板式手机的结构爆炸图。

图1-1对于直板型手机，主要结构部件有：显示屏镜片（LCD LENS ）前壳(Front housing)显示屏支撑架( LCD Frame ) 键盘和侧键(Keypad/Side key)按键弹性片(Metal dome ) 键盘支架(Keypad frame)后壳(Rear housing ) 电池（Battery package）电池盖（Battery cover）螺丝/螺帽（screw/nut ）电池盖按钮（Button）缓冲垫（Cushion）双面胶(Double Adhesive Tape/sticker)以及所有对外插头的橡胶堵头Rubber cover等如果有照相机，还会有照相机镜片Camera lens和闪光灯Flash LED镜片有时根据外观的要求，还会有装饰件Decoration对于不换外壳的直板机，通常是用4到6颗M1.6-M2.0的螺丝将前后壳固定，辅助以侧边和顶部4到6对卡勾Snap来增强壳体之间的连接和美工缝的均匀。

手机翻盖原理
手机翻盖手机，也称为翻盖手机，是一种具有独特设计和结构的手机，其独特
之处在于其可以通过翻盖的方式打开和关闭手机。

在这篇文档中，我们将探讨手机翻盖的原理，以及其结构和工作方式。

首先，我们来看手机翻盖的结构。

手机翻盖手机通常由两部分组成，上盖和下盖。

上盖是手机的显示屏部分，下盖则是手机的主体部分，包括电池、主板、摄像头等组件。

两部分通过铰链连接在一起，使得手机可以通过翻盖的方式打开和关闭。

接下来，我们来探讨手机翻盖的工作原理。

当手机处于关闭状态时，上盖和下
盖是紧密相连的，显示屏被保护在下盖内部。

当用户需要使用手机时，他们可以通过轻轻按压上盖，使得上盖和下盖分离，从而打开手机。

在打开的状态下，用户可以通过显示屏进行操作，而下盖则包含了手机的主要功能部件。

在关闭手机时，用户只需将上盖轻轻压下，上盖和下盖就会再次紧密相连，从
而关闭手机。

这种独特的翻盖设计不仅提供了手机的保护功能，还使得手机在关闭状态下更加紧凑和便于携带。

手机翻盖的原理并不复杂，但其设计和结构却体现了人们对于手机的不断追求
和创新。

通过翻盖设计，手机在保护功能和便携性之间找到了一个平衡点，为用户带来了更好的使用体验。

总结一下，手机翻盖的原理是通过上盖和下盖的铰链连接，使得手机可以通过
翻盖的方式打开和关闭。

这种设计不仅提供了手机的保护功能，还使得手机更加紧凑和便于携带。

手机翻盖的设计体现了人们对于手机的创新追求，为用户带来了更好的使用体验。

手机的结构设计都是有规律可循的，本设计指南的撰写，旨在总结和归纳以往我们在手机设计方面的
手 机 结 构 设 计 指 南
(Design Guide Line) Revision T3 序 言
经验，重点阐述本公司对于机械结构设计的要求，避免不同的工程师在设计时，重复出现以往的错误。

使设计过程更加规范化、标准化， 利于进一步提高产品质量，设计出客户完全满意的产品。

本文的撰写，旨在抛砖引玉，我们将不断地总结设计经验，完善本设计指南，使我们的结构设计做得更好。

本文的内容不涉及从事手机结构设计所需的必不可少的基本技能，如PRO/E 、英语水平、模具制造等等。

烟波浪子整理制作
2005-12-31。

手机的翻盖机构我想知道手机的翻盖机构，翻盖部分如何装配？这个东西不难，你拆一个这种手机就明白了，或者先去找个转轴(Hinge),看看它的原理就知道啦Hinge目前还是日本的做的比较好，如果我们自己能做的话，国内市场很大，这是一个搞公司的好点子，我觉得。

HINGE的结构其实挺复杂的，我参观过组装HINGE的工厂（日本在国能的工厂）；另外转轴一般都有专利，我接触过国内一家组装HINGE的厂家，MOTO最早用的那种转轴，可靠性不是太高，使用寿命低；所以别看这么小的一个部件在手机上起的作用可不小我有hinge的机构图呀!只是韩国的m2s公司的专门给三星,lg等提供手机的零配件的在转动时,1.粉红色的轴头是不动的,在main部分里。

2.青色的huosing在folder部分里,随着folder转动转动是的力学传动的过程是:两个曲面相互咬合,由于粉红色的轴头是不动的,而里面的是转动的,就会产生轴向的位移,压缩弹簧长生弹力,转到一个角度时,弹簧的弹力就会释放,自动把floder部分弹起,hinge大概的原理就是这样吧!至于起他的一时两时也将不清楚,又是问道在讲吧基本原理是这样的，里面还涉及到一个角度和力度的问题，一般hinge的角度在165-170度，对于折叠手机来说在打开和闭合都需要一定的力度来保证不会晃动楼上的gg说的没有错,很好!在设计hinge的装配孔时,一般都有预压角,大约是25-30度,这样有一定的弹力,这是对于没有设计预压角的hinge,大是也有hinge,本身就有预压力,故就不需要,在设计folder时,有预压角的问题!贴几张大家看看，不知有没有用！也没有什么快的,只是我有相关的资料,不过还有很多,只是涉及到公司的有关事情,故不好随便说.如果有朋友聚一聚,就可以聊聊有关方面的技术常识不知道有没有这样的机会呀!有关手机的一些小知识:手機可按模組分類﹕1.機殼模組(EnclosureModule)﹕主要指包容手機外部的各種手機外殼(金屬﹑塑膠)前蓋(Front Cover)﹑電池端蓋(BatteryCover)﹑按鍵端蓋(Keypad Cover)﹑轉動蓋(Flip Cover)﹑滑蓋(Slide Cover)﹑后蓋(BackCover)﹑紅外線傳輸接口端蓋(IrDA Cover)﹑輸入/輸出接口端蓋(I/O Cover)以及樞軸(Hinge)等。

手机结构设计详细规范手机的机构形式：1 BAR TYPE 直板机（ FLIP TYPE 翻盖机，小翻盖、键盘的样式）2 FOLDER TYPE 翻盖机（旋影机 SWIVEL TYPE）3 SLIDER TYPE 滑盖机手机结构件的分类机壳（上前壳，上后壳，下前壳，下后壳，电池盖，装饰件）,按键（主按键，上板按键，侧键）,电声器件（mic，rec，spk，vib）Fpc（过轴Fpc,按键Fpc，摄像头Fpc）,Pcb,屏蔽罩,LCM,天线及其配件（GSM天线，TV天线，FM天线，蓝牙天线）电池及其固定结构,转轴，滑轨,塞子（耳机塞子，I/O塞子）,辅料，泡棉，背胶堆叠厚度1.外镜片空间 0.95mm，2.外镜片支撑壁 0.5mm3.小屏衬垫工作高度0.2mm 4.LCD大屏玻璃到小屏玻璃最大厚度 5.大屏衬垫工作高度 0.2mm 6.内镜片支撑壁 0.5mm 7.内镜片空间 0.95mm， 8.上翻盖和下翻盖之间的间隙0.4mm， 9.下前壳正面厚度1.0mm 10.主板和下前壳之间空间1.0mm 11.主板厚度1.0mm，主板的公差1.0以下+/-0.1, 1.0以上 +/- 10%t 12.主板后面元器件的高度（含屏蔽罩） 13.元器件至后壳之间的间隙0.2mm 14.后壳的厚度0.8mm 15.后壳与电池之间的间隙0.1mm 16.电池的厚度：0.6mm外壳厚度＋电芯膨胀厚度＋0.4底板厚度（塑胶壳）『或0.2mm钢板厚度』尺寸分布关系Speaker, Receiver, Vibrator，Camera和LCD之间的尺寸：1、一般LCD会通过挡筋挡背光外框或LCM PCB板边的形式来定位，器件之间一般留0.6～0.8mm间隙（可放置定位筋);2、LCD的厚度一般在5mm左右，2in1SPK的一般在5mm以内，单向发声的一般在4mm 以内，vibrator在3.7mm，camera有6mm（30万象素），7mm(130万象素），8.5mm(200万象素)。

手机结构设计-全步骤程手机结构步骤（一）: 前壳：从骨架复制曲面和用的曲线到前壳零件：复制外形曲面：以第一曲面偏距出壳的曲面(壳的厚度1.2-1.6)：长出合并曲面的曲面：合并外面曲面：合并壳曲面：长成实体：以第一曲面偏移装饰件厚度(不锈钢0.15热熔胶厚度电镀件0.05的间隙)：拉伸装饰件曲面轮廓：合并装饰件曲面：切出装饰件区域：以第一曲面偏移听筒装饰件厚度(电镀件0.8-1.0 周边间隙0.1 底面间隙0.05) ：拉伸听筒装饰件形状轮廓曲面: 合并听筒装饰件曲面: 以听筒装饰件曲面往外偏距胶厚(0.8-1.2): 长出上步没有封闭的曲面: 合并曲面: 长成实体: 切出听筒装饰件区域: 做顺听筒装饰件壁厚的边: 切出显示屏和按键：切出跟前壳装饰件干涉周边(显示屏区域)：以平行出模方向基准偏距建基准长出唇边(凸) 以外形轮廓曲线偏距(0.75-1.00 建议取0.85 唇边高0.8)：唇边里面的边扫描长出斜度实体尽可能接顺唇边跟壳交接的地方：唇边拔模(曲线拔模命令以唇边的下条边拔模1-2度)：唇边上端倒上圆角(R0.2-0.3) 方便装配：复制实体曲面：镜像曲面：长成实体：长出壳的螺丝柱：切出螺母导向槽(φ2.3 深度0.5)：镜像外形轮廓曲线(方便画扣位画反插骨)：以外形曲线(长5.3-6.3 宽1-1.2)偏距画出壳扣的位置(尽量跟唇边对齐左右扣的线不要对称方便后面调整)：长出壳母扣(扣的形式以分型面来定)：切出公扣的卡槽(以母扣顶面偏距1.0胶厚切)母扣跟公扣(唇边侧)的配合面间隙为0.05-0.15,两侧为(长度方向0.15)卡合面间隙为0.05,卡合量为0.4-0.6,公扣跟母扣配合的前端间隙0.1-.25,公扣两侧要切斜边,方便塑胶流动,扣做完后要倒上斜角，方便装配。

暂停前壳，开始后壳。

：倒上母扣的装配斜角(0.25-0.4)：检查下所有扣分布是不是合理: 暂听前壳开始后壳（二）: 后壳：从骨架复制曲面和用的曲线到前壳零件：复制外形曲面：以第一曲面偏距出壳的曲面(壳的厚度1.2-1.6)：长出合并曲面的曲面：合并外面曲面：合并壳曲面：长成实体：以第一曲面偏移喇叭装饰件厚度：合并曲面切出后壳装饰件的空间：偏移曲面切出电池盖的空间: 在偏移曲面补上切掉电池盖那部份不够胶的地方: 以平行出模方向基准偏距切出唇边的凹槽(跟前壳唇边留0.05MM配合的间隙) : 唇边拔模(曲线拔模命令以唇边的边拔模1-2度): 在唇边底部倒上圆角: 复制实体曲面: 镜像曲面: 长成实体: 以前壳螺丝柱偏移0.1 间隙为基准长出后壳的螺丝柱: 螺丝柱胶厚的地方要减胶(防止螺丝柱跟壳厚的地方缩水): 做出螺丝胶塞沉台: 从前壳复制扣的曲线(扣的形式以分型面来定): 切出母扣避位的地方(壳扣的曲线偏移0.15 唇边面偏移0.1): 切些斜边倒些圆角方便注塑时塑胶流动。

手机结构设计流程及注意事项一、结构设计：项目立项后，开始进行结构设计。

结构设计前期，根据项目立项规划，先进行结构设计规划。

设计出的产品需满足项目立项书中对产品的规划定义，满足市场对产品的需求，突出产品特色。

1、分析各部件的材质及制作工艺，是否具备可行性。

2、进行堆叠规划，PCB尽量采用T1.0厚度的，在3D图中以1.05进行设计。

3、对成熟主板，详细了解主板规格，分析及了解原有出货机型的结构问题。

4、重点评估音腔、电池、天线的空间，侧键需尽量使用switch开关。

5、堆叠完成后或成熟主板检查时，需参照<手机堆叠评审报告>评审要点逐一确认。

6、根据以上掌握的信息，最终确定整机尺寸(长*宽*厚)，进行整机结构设计。

---此阶段工作要求：设计规划考虑充分，设计进度尽量提前，多预留一些设计评审及修改的时间，对结构设计不良隐患需具备准确的预见性，避免出现致命性的结构设计不良。

原则上设计软件需统一版本，方便2D及3D文件共享。

特殊情况下允许不同的设计师使用不同的软件，但同一软件在部门内需统一版本：AUTOCAD2004﹑ProE 野火4.0﹑Catia V5 R17等。

二、结构评审及修改：结构设计完成后，进入结构评审阶段，具体有以下评审需完成，模具才可正式发包。
