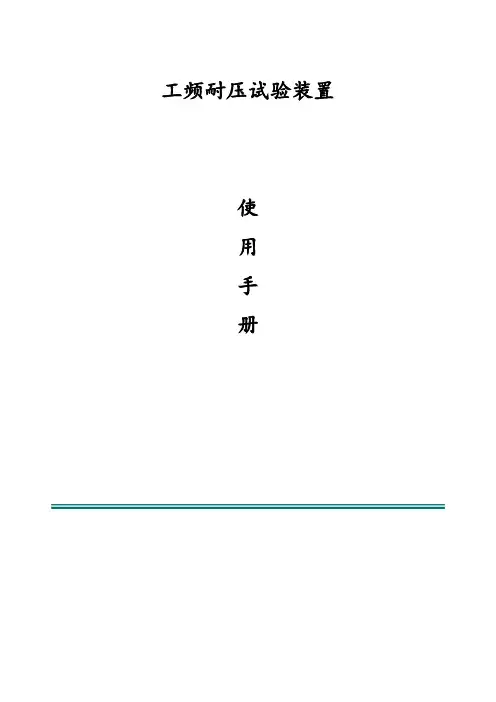

工频耐压试验装置说明书

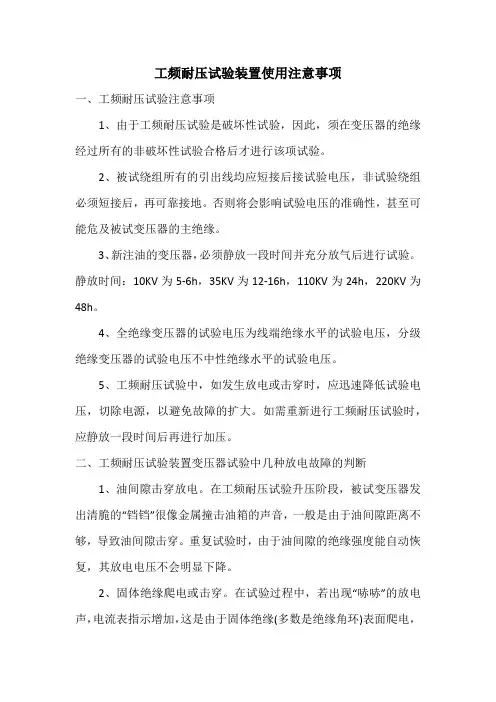

工频耐压试验装置使用注意事项一、工频耐压试验注意事项1、由于工频耐压试验是破坏性试验，因此，须在变压器的绝缘经过所有的非破坏性试验合格后才进行该项试验。

2、被试绕组所有的引出线均应短接后接试验电压，非试验绕组必须短接后，再可靠接地。

否则将会影响试验电压的准确性，甚至可能危及被试变压器的主绝缘。

3、新注油的变压器，必须静放一段时间并充分放气后进行试验。

静放时间：10KV为5-6h，35KV为12-16h，110KV为24h，220KV为48h。

4、全绝缘变压器的试验电压为线端绝缘水平的试验电压，分级绝缘变压器的试验电压不中性绝缘水平的试验电压。

5、工频耐压试验中，如发生放电或击穿时，应迅速降低试验电压，切除电源，以避免故障的扩大。

如需重新进行工频耐压试验时，应静放一段时间后再进行加压。

二、工频耐压试验装置变压器试验中几种放电故障的判断1、油间隙击穿放电。

在工频耐压试验升压阶段，被试变压器发出清脆的“铛铛”很像金属撞击油箱的声音，一般是由于油间隙距离不够，导致油间隙击穿。

重复试验时，由于油间隙的绝缘强度能自动恢复，其放电电压不会明显下降。

2、固体绝缘爬电或击穿。

在试验过程中，若出现“哧哧”的放电声，电流表指示增加，这是由于固体绝缘(多数是绝缘角环)表面爬电，或绕组端部对失轭之间的爬电。

若电流表的指示突增，被试验变压器发出清脆的“啪”的声响，说明固体已被击穿。

重复试验时，由于固体绝缘击穿后绝缘不能恢复，击穿电压明显下降，甚至一开始加压，电磁开关就动作。

3、油中气泡放电。

试验过程中出现放电声，但仪表摆动不大，重复试验时，放电声就消失了，这种现像是变压器内部气泡放电引起的，放电声消灭是由于气泡击穿放电，气泡逸出所致。

通过真空注油，静放及充分放电，可减少消除和减少油中气泡。

4、悬浮金属放电。

加压过程中，变压器内部有炒豆般的响声，电流表指示很稳定，这是悬浮金属放电现象。

引起这类放电的原因主要是应该接地的金属件未接地，如夹件接地不良，铁心悬浮及变压器内部金属异物等，在交变电场作用下，这些不接地的金属件产生悬浮电位，并对地放电。

工频耐压试验装置使用手册目录一、概述 (2)二、产品特点 (2)四、技术指标 (5)五、接线及工作原理 (7)五、面板结构说明 (11)六、操作指南 (12)七、产品维护 (15)八、注意事项 (16)工频耐压试验装置一、概述工频耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产品特点1. 监视功能：高压电压低压电流零位指示电源指示工作指示计时指示2. 保护功能：过流保护、零位启动保护、声光语言报警提醒3. 采用新型时间继电器，计时范围更广（1S～99H）4. 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5. 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6. 试验变压器（5kVA以上）装有可移动的铁轮。

具有重量轻、体积小、移动方便、性能优越等特点。

三、设备组成1、选型配置标准配置□分体式操作部分：□箱式(不大于5kVA) /□台式容量： kVA（小于200kVA）输入：□AC220V / □AC380V试验变压器：□交流/□交直流□油变/□干变/□气变容量： kVA（小于200kVA）输出：AC kV(小于300kVA)□一体式□箱式（不大于20kV）/□台式(不大于30kV)容量： kVA(小于300kVA)输入：□AC220V /□AC380V 输出：AC kV(不大于30kV)客户选配□标准高压分压器□保护球隙□直流微安表□放电棒□保护水阻□高压滤波电容其它：2、对应实物控制箱油浸式变压器一套控制台油浸式变压器一套控制箱控制台油变气变干变四、技术指标 1、使用条件：（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

RTYD-5kVA/50KV工频耐压试验装置，采取数控技术，抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。

其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。

该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。

试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

RTYD-5kVA/50KV工频耐压试验装置产品应用：10kV及以下各种变压器、互感器、断路器、隔离开关、负荷开关及高压熔断器等电气设备的交流耐压试验。

RTYD-5kVA/50KV工频耐压试验装置采用标准本工频耐压试验装置的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：GB/T2681电工成套装置中的导线颜色GB/T2682 电工成套装置中的指示灯和按钮的颜色GB4793.1测量、控制和试验室用电气设备的安全要求第1部分:通用要求IDTIEC61010-1: 1990GB/r11023-1989高压开关设备六氛化硫气体密封试验方法GB/r12501.2-1997电工电子设备按电击防护分类第2部分:对电击防护要求的导则GB/r16927.2-1997高电压试验技术第2部分:侧f系统EQVIEC60060-2:1994JB/r5473-1991仪用电压互感器JB8749-1998调压器通用技术条件JB/r9641-1999试验变压器JJG314-1994 测ti用电压互感器JJG496一1996 工频高压分压器DL/T848.2一2004高压试验装置通用技术条件第2部分:工频高压试验装置RTYD-5kVA/50KV工频耐压试验装置设备组成：耐压控制台（箱）1台轻型高压试验变压器1台RTYD-5kVA/50KV工频耐压试验装置产品特点（1）读数直观：本仪器采用数字式液晶表头可直接显示高压电压、仪表电压及低压电流、高压电流的测试值，便于试验观察及记录。

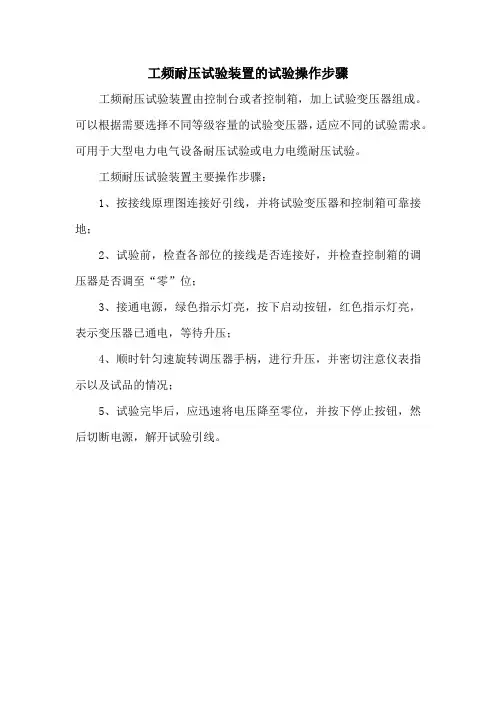

工频耐压试验装置的试验操作步骤
工频耐压试验装置由控制台或者控制箱，加上试验变压器组成。

可以根据需要选择不同等级容量的试验变压器，适应不同的试验需求。

可用于大型电力电气设备耐压试验或电力电缆耐压试验。

工频耐压试验装置主要操作步骤：
1、按接线原理图连接好引线，并将试验变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否连接好，并检查控制箱的调压器是否调至“零”位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

工频耐压试验装置标准
工频耐压试验装置是一种常用的电力设备测试设备，用于测试设备在高频电压下的耐压性能。

为了确保测试结果的准确性和可靠性，本标准规定了工频耐压试验装置的技术要求和测试方法。

一、技术要求
1、额定工作电压：220V或380V。

2、测试电源频率：50Hz。

3、测试电压范围：0-200kV。

4、输出电流：≥5mA。

5、输出功率：≥2kVA。

6、测试电压波形：正弦波或类正弦波。

7、测试电压调整精度：≤±2%。

8、测试电压稳定性：≤±1%。

9、测试时间范围：0-999s可调。

10、测试电压上升时间：≤1s。

11、工作温度范围：-10℃~+40℃。

12、工作湿度范围：≤85%RH。

二、测试方法
1、测试前应进行设备校验，确保设备正常工作。

2、将被测设备接入测试装置，设备输出端接地。

3、按照设计要求设置测试电压、时间和波形等参数。

4、启动测试装置，进行耐压试验。

测试结束后，记录测试结果。

5、测试结束后，按照操作要求对测试装置进行清洁和维护。

本标准的实施，有助于保障电力设备的安全运行，保障人身财产安全。

测试单位在进行工频耐压试验时，应按照本标准的要求进行测试，确保测试结果的准确性和可靠性。

耐压测试仪器操作规程一、前言电气耐压测试仪器是电力、电子、通信等行业常用的测试设备之一，具有保证电气设备安全性能的重要作用。

为了正确、安全地操作和使用耐压测试仪器，防止事故发生，特制定本操作规程。

二、适用范围本操作规程适用于电气耐压测试仪器的日常操作和使用。

三、仪器准备1.检查仪器是否完好，无损坏、松动等异常情况；2.根据测试需求，将仪器设置为所需的测试模式；3.检查仪器的电源线是否良好连接，无损坏、漏电等异常情况；4.检查仪器的接地线是否连接良好，确保仪器和被测电设备接地可靠。

四、安全操作1.操作人员应穿着防静电服，并佩戴绝缘手套；2.在进行测试之前，先将被测电设备的电源关闭，并拔掉电源插头；3.操作人员应严格按照仪器说明书的要求进行操作，不得随意更改测试参数；4.在测试过程中，应密切观察仪器的指示和报警灯，一旦发现异常情况，应立即停止测试并排除故障；5.在更换被测电设备时，应将测试仪器的电源关闭，并等待一段时间，确保仪器内部的电荷完全放电；6.操作人员应保持仪器周围的清洁和整洁，避免杂物混入并造成故障；7.操作人员应及时对仪器进行维护和保养，定期进行校准和检测。

五、仪器存放1.仪器应存放在干燥、清洁、通风良好的地方；2.仪器存放时，应避免阳光直射、高温、潮湿等恶劣环境；3.仪器存放时，应选择稳定的平台，并避免与其他物品相互挤压；4.仪器存放时，应将仪器的电源线及各类连接线整理妥当，避免纠缠和损坏。

六、事故处理1.发生电气事故时，应立即切断电源，并进行急救措施；2.事故发生后，应立即汇报给主管领导，并进行相关记录和处理；3.事故原因应进行事故调查和分析，确保事故不再发生。

七、附则1.对于特殊型号或复杂的测试仪器，操作人员应仔细阅读仪器的说明书，并接受专业培训后方可操作；通过遵守以上操作规程，可以在使用耐压测试仪器时更加安全、准确地进行测试，提高工作效率，确保电气设备的安全性能。

同时，请注意及时关注相关法律法规的更新，以保证操作规程的合法性和合规性。

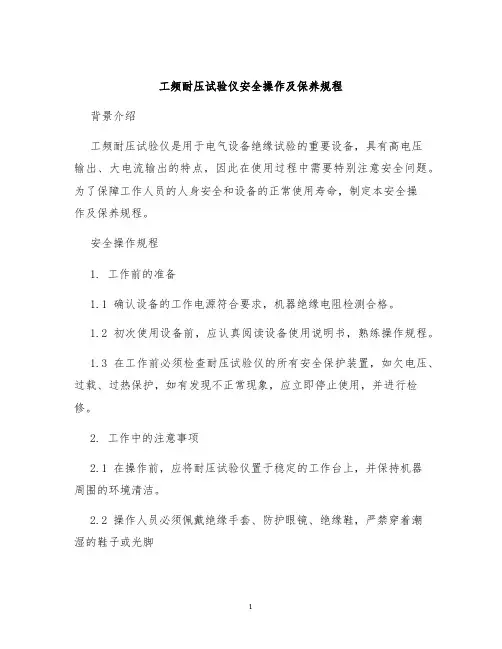

工频耐压试验仪安全操作及保养规程背景介绍工频耐压试验仪是用于电气设备绝缘试验的重要设备，具有高电压输出、大电流输出的特点，因此在使用过程中需要特别注意安全问题。

为了保障工作人员的人身安全和设备的正常使用寿命，制定本安全操作及保养规程。

安全操作规程1. 工作前的准备1.1 确认设备的工作电源符合要求，机器绝缘电阻检测合格。

1.2 初次使用设备前，应认真阅读设备使用说明书，熟练操作规程。

1.3 在工作前必须检查耐压试验仪的所有安全保护装置，如欠电压、过载、过热保护，如有发现不正常现象，应立即停止使用，并进行检修。

2. 工作中的注意事项2.1 在操作前，应将耐压试验仪置于稳定的工作台上，并保持机器周围的环境清洁。

2.2 操作人员必须佩戴绝缘手套、防护眼镜、绝缘鞋，严禁穿着潮湿的鞋子或光脚2.3 操作人员必须手持绝缘杆或其他合适的绝缘工具来接触电极，切勿用手接触高压电极。

2.4 在操作中应严格按照规定的工作电压和工作时间进行，一旦发现异常情况，应停机检查。

2.5 在各项操作完成后，必须将所有电极断开，切断电源并进行标记。

3. 应急处置3.1 如果发现电气设备电气绝缘实际值低于测试要求或者绝缘实际值在试验过程中不断降低，请立即停机。

3.2 如果在操作中发现耐压试验仪异常，应立即停止操作，并进行排查、处理。

3.3 发生火灾或者其他不可控制事故，操作人员应及时向管理部门报告，并组织相关人员进行应急处置。

保养规程1. 定期检查设备1.1 根据使用频率和情况，应定期进行检查和保养，特别是有关安全装置、电源线路和高压线路的检查，严格遵守设备使用说明书中的要求。

1.2 检查设备是否漏电或者短路。

2. 设备的清洁保养2.1 根据设备使用情况，定期对设备进行清洁，特别是高压线路和电极部位。

2.2 高压线路和电极部位应用纯净无水酒精进行擦拭。

2.3 保养期内应定期检查设备的绝缘状态，选择合适的绝缘介质进行清洗。

3. 记录保养情况3.1 对设备的保养情况应进行记录，包括每次保养的具体日期和保养内容。

耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。

2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。

3. 准备好待测试的设备或产品，并确保其符合安全操作规范。

二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。

2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。

3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。

三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。

2. 打开测试仪器的电源，按照设定的参数进行测试操作。

3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。

四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。

2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。

3. 将测试结果记录并保存，作为设备安全性评估的依据。

五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。

2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。

3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。

六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。

2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。

3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。

以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。

10kv工频耐压试验标准10kV工频耐压试验标准1. 引言本标准规定了10kV工频耐压试验的技术要求和试验方法，旨在确保电气设备在额定电压及其额定绝缘水平下能够正常运行，具备较高的电气安全性能。

2. 试验范围本标准适用于额定电压10kV的电气设备，如变压器、隔离开关、高压开关设备等。

3. 试验基本要求3.1. 试验电压及试验时间试验电压应为设备的额定电压，试验时间应符合设备的设计要求或相关规范的要求。

3.2. 试验环境条件试验应在室温下进行，温度范围应为20°C±5°C。

3.3. 试验装置试验装置应包括稳定电源、电压表、电流表和记录仪等。

3.4. 试验对象试验对象应为完整设备或代表设备的样品，样品应具有代表性。

4. 试验项目及要求4.1. 额定电压下的耐压试验4.1.1. 极性耐压试验将试验电压施加在设备的极性焊点（对于变压器为高压绕组和低压绕组），电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.1.2. 线间耐压试验将试验电压施加在设备的不同线间（对于变压器为高压绕组与低压绕组之间），电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.1.3. 地耐压试验将试验电压施加在设备的绝缘外壳和地之间，电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.2. 额定电压之外的耐压试验4.2.1. 超高电压试验超高电压试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的1.5倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.2.2. 系统频率电弧试验系统频率电弧试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的2倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。

X5系列手自一体工频耐压试验装置使用手册衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

在进行接线等相关操作时，请确保处于断电状态。

X5系列手自一体工频耐压试验装置一、概述：工频耐压试验装置，是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。

二、产品特点：1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；2、全中文界面，操作简单明了，可适应多种应用场合；3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；14、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；5、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控。

7、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能记录试品过电流、闪洛或击穿时的电压；8、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。

9、暂停功能，在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。

10、自动计时功能。

自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。

11、手动计时功能，在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位（仅台式设备有此功能）。

交（直）流高压试验变压器及控制台说明书。

友情提示：设备使用前务必按图示要求可靠接地！（详情点击进入官网或来电咨询）一、概述本套产品是由高压试验变压器和控制台两部分组成。

其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

二、结构及面板布置示意图操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：1—停止按钮2—计时按钮3—启动按钮4—输出调节5—零位指示6—工作指示7—声光报警8—电源指示9—高压电压10—计时整定11—高压泄漏电流指示（定制，通用操作台无）12—电流倍率/切除13—低压电流14—过流保护整定15—电源输入端子16—电压输出端子17—仪表端子18—高压端子19—接地变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。

变压器结构示意图如下：20—油塞盖21—输入22—仪表23—高压尾24—均压球25—110KV高压输出接线端子26-短路杆（交流变压器无）三、主要技术参数：高压试验变压器参数：容量：10KVA输入电压：AC200V 50Hz输入电流：50A输出电压：AC110KV输出电流：AC100mA控制台主要参数：容量:10KVA输入电压:AC220V 50Hz输入电流:45.5A输出电压:0～250V输出电流:0～50A四、使用方法a)按照试验要求将操作台、变压器、被试品连接好。

如下图：b)接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。

c)按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。

（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。

，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。

2018/11/12工频耐压试验装置 | Sansion三新 电力 工频耐压试验详解及试验变压器第一部分：工频耐压试验1 电气高压试验的简述进行电气高压试验的主要目的是，检查电气设备的绝缘性是否良好，各个功能是否正常，以确保电气设备能够正常运行。

在对变压器进行高压试验时，要在屏蔽的条件下进行，因为空气中的湿度与温度等问题都会对试验造成影响，使得试验结果的准确性受到影响。

在屏蔽的条件下进行高压试验，试验结果将会更加准确。

2 影响试验变压器试验的因素对于试验变压器的安全性来讲，受到试验数据准确性，试验的可行性影响严重，在进行高压试验时，影响到试验的因素很多，下面对主要的影响因素进行逐一分析。

首先，高压试验会受到湿度与温度的影响。

湿度：高压试验节进行时，必须在屏蔽的条件下进行，而试验过程中会受到空气湿度的影响，使得实验数据的准确性受到影响。

对于测量的数据来讲，通过一次试验是不可能得到精准数据的，需要通过大量的试验来确保数据的精准性，通过历史数据与标准数据的比较得出相应的结果，而在试验过程中，空气湿度的指数越大，测量出的结果准确性越低，因此，在高压试验过程中，受到空气中湿度的影响是主要原因之一。

受到温度的影响：高压试验过程中，温度的影响主要表现在试验材料对温度的敏感性。

变压器所使用的材料是绝缘的，当受温度很高时，材料的绝缘性就会变差，绝缘的电阻阻值将会降低，主要原理如下：离子与分子的不规则运动。

分子的不规则运动受到温度的影响严重，当温度变高时，分子的运动将会变得剧烈。

同样，离子在绝缘电阻中，当温度升高时，运动也将会逐渐加快。

电阻的极性变大，从而使得阻值降低。

水分溶解。

绝缘电阻中有水分出现，当温度升高时，水分会溶解到电阻内部使得阻值变小。

通常情况下，电阻的阻值与温度成反比，所以在试验过程中需要在屏蔽的条件下进行。

与此同时，在实验过程中还要确保绝缘电阻的表面清洁，这也会造成测量误差出现。

另外，还需要注意的是，对于干变压器来讲，在温度40度前，绝缘电阻的阻值是与温度成正比的。

耐压测试仪使用方法耐压测试仪是一种用来测试电子设备、电气设备以及绝缘材料的绝缘性能的仪器。

它能够对设备进行高压测试，以确保其在正常工作时不会发生漏电或击穿等问题。

下面将详细介绍耐压测试仪的使用方法。

1. 准备工作。

在进行耐压测试之前，首先需要做好一些准备工作。

首先，检查耐压测试仪的外观是否完好，是否有损坏或者老化的情况。

其次，确认测试仪的电源是否正常，保证测试时能够正常供电。

最后，准备好测试样品，确保样品的接线正确，无短路或接触不良的情况。

2. 连接设备。

接下来是连接设备。

将测试仪的电源线插入电源插座，然后打开电源开关，待仪器启动完毕后，将测试样品的电源线依次接入测试仪的输出端子，确保连接牢固可靠。

3. 设置参数。

在连接设备之后，需要设置测试仪的参数。

根据测试的要求，设置好测试的电压、电流、测试时间等参数。

在设置参数时，要根据测试样品的额定工作电压和绝缘等级来确定测试参数，以确保测试的有效性和安全性。

4. 进行测试。

设置好参数后，便可以开始进行测试。

在测试过程中，要密切观察测试仪表的读数，确保测试样品的绝缘性能符合要求。

同时，要注意观察测试样品是否出现异常现象，如发热、放电等情况，及时停止测试并排除故障。

5. 结果判断。

测试结束后，根据测试仪表的读数和测试过程中观察到的情况，判断测试样品的绝缘性能是否合格。

如果测试结果符合要求，则可以认定样品的绝缘性能良好；如果测试结果不合格，则需要对样品进行进一步的检查和处理。

6. 关闭设备。

最后，进行设备的关闭工作。

先将测试样品的电源线从测试仪的输出端子上拔下，然后关闭测试仪的电源开关，最后拔下测试仪的电源线，并做好仪器的清洁和存放工作。

以上就是耐压测试仪的使用方法。

通过正确的操作步骤和注意事项，可以确保测试的准确性和安全性，保障设备和绝缘材料的使用质量。

希望使用者在使用耐压测试仪时，能够严格按照上述步骤进行操作，确保测试的有效性和安全性。

TC-II系列智能工频控制台用户操作手册目录一、产品用途 (3)二、产品特点 (3)三、技术指标 (4)四、控制台的面板结构图 (5)智能控制台使用说明书一、产品用途智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

二、产品特点1、320×240液晶显示器、高速热敏打印机。

2、高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。

3、人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

4、实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

5、完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

6、回零检测功能，回零确定后才可进行试验，安全可靠。

7、具有绝缘电阻测试功能，直接反映被试品绝缘强度。

8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

9、超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

10、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

11、自动错误诊断，易于发现和解决问题。

12、可选配远程通信、门联锁警灯警铃、外接分压器校验接口等。

13、可各种试验变压器配套。

三、技术指标1、输入电压：220V或三相四线AC380V±10% 50Hz±12、输出电压：0-1000kV3、输出容量：0-1000kVA4、计时范围：0-999S5、环境温度：－20℃至50℃6、电压精度：≤1.5% (F.S)7、电流精度：≤1.5% (F.S)四、控制台的面板结构图图2 面板结构分压器接口：这个接口是为分压器外接设置用的，输入电压型号是100V，是用户选配接口，本系统没有配置这个接口。

耐压测试仪使用方法一、前言。

耐压测试仪是一种用于测试电气设备、电子产品、电线电缆等绝缘性能的仪器，其使用方法对于保证测试结果的准确性至关重要。

本文将详细介绍耐压测试仪的使用方法，希望能够帮助用户正确、安全地进行测试。

二、准备工作。

1. 确认测试仪器的工作状态，在进行测试之前，首先要确保耐压测试仪处于正常工作状态，包括电源是否接通、仪器是否损坏等。

2. 准备测试样品，根据测试需求准备好待测试的样品，确保样品的外部绝缘完好，避免因为样品本身的问题导致测试结果不准确。

三、连接设备。

1. 连接电源，将耐压测试仪的电源线插入电源插座，并打开电源开关，待测试仪器完成自检后即可进行下一步操作。

2. 连接样品，根据测试需求，将待测试样品的电源线或者测试引线连接到测试仪器的输出端口，确保连接牢固、接触良好。

四、设置参数。

1. 设置测试电压，根据待测试样品的额定电压和测试要求，在测试仪器上设置合适的测试电压，注意不要超过样品的额定电压，以免造成损坏。

2. 设置测试时间，根据测试要求设置测试时间，一般情况下，测试时间越长，测试结果越准确，但也要根据具体情况进行调整。

五、进行测试。

1. 启动测试，确认连接正确、参数设置无误后，按下测试仪器上的启动按钮，开始进行测试。

2. 观察测试结果，在测试过程中，要密切观察测试仪器的显示屏或指示灯，确保测试过程正常进行。

六、结束测试。

1. 测试完成，测试时间到达后，测试仪器会自动停止测试，并显示测试结果。

2. 断开连接，在确认测试结果无误后，断开测试样品与测试仪器的连接，关闭测试仪器的电源开关。

七、注意事项。

1. 安全第一，在使用耐压测试仪时，要注意安全第一，避免触电、短路等意外发生。

2. 操作规范，严格按照操作手册的要求进行操作，避免因为操作不当导致设备损坏或者测试结果不准确。

八、总结。

耐压测试仪是一种重要的测试仪器，正确的使用方法对于测试结果的准确性至关重要。

希望本文对于用户在使用耐压测试仪时能够提供一定的帮助，确保测试工作的顺利进行。
