工频耐压试验装置操作及注意事项

工频耐压试验装置使用手册目录一、概述 (2)二、产品特点 (2)四、技术指标 (5)五、接线及工作原理 (7)五、面板结构说明 (11)六、操作指南 (12)七、产品维护 (15)八、注意事项 (16)工频耐压试验装置一、概述工频耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产品特点1. 监视功能：高压电压低压电流零位指示电源指示工作指示计时指示2. 保护功能：过流保护、零位启动保护、声光语言报警提醒3. 采用新型时间继电器，计时范围更广（1S～99H）4. 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5. 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6. 试验变压器（5kVA以上）装有可移动的铁轮。

具有重量轻、体积小、移动方便、性能优越等特点。

三、设备组成1、选型配置标准配置□分体式操作部分：□箱式(不大于5kVA) /□台式容量： kVA（小于200kVA）输入：□AC220V / □AC380V试验变压器：□交流/□交直流□油变/□干变/□气变容量： kVA（小于200kVA）输出：AC kV(小于300kVA)□一体式□箱式（不大于20kV）/□台式(不大于30kV)容量： kVA(小于300kVA)输入：□AC220V /□AC380V 输出：AC kV(不大于30kV)客户选配□标准高压分压器□保护球隙□直流微安表□放电棒□保护水阻□高压滤波电容其它：2、对应实物控制箱油浸式变压器一套控制台油浸式变压器一套控制箱控制台油变气变干变四、技术指标 1、使用条件：（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

工频耐压试验台操作规程
一.适用范围:
YDJ-3(YDJ-3II-S)工频耐压试验仪是一种可移动式的实验设备。

试验电压，泄露电源均为数字显示，用来检验电机绕组，电器元件。

电气材料等的抗电强度及漏电情况，适用于中小型电机、高压电机、低压电机等产品的检测。

二.操作程序:
1.首先检查电源线，地线和耐压仪两根输出线（一红一黑）的接线应正确可靠。

2.操作者必须踏在橡皮绝缘垫上工作。

3.将耐压试验仪两根引出线中一根红色引出线缠于夹子夹住有绕组定子铁心引出线三根短接
线（三根头或三根尾）。

而另一根黑色引出线缠于夹子夹住有绕组定子铁心上压圈或扣片接地。

4.预先设定好试验时间为30秒（连续），以及报警电流为100mA。

5.将电源开关按在“ON”位置上（开关指示灯亮）。

6.开始试验时，按启动按钮。

7.转动调压器转盘，使电压上升到试验电压为2260V。

假若被试的有绕组定子铁心，无报警
声，说明被试验试品合格;如果有绕组定子铁心的绕组击穿，指示灯亮并伴有报警声，说明该被试品不合格。

此时如需要重新试验，请按复位按钮，否则报警声不断，高压无法启动，不能检测。

三.耐压仪自校:
为了安全操作，操作者每天上班时，首先应对耐压仪进行自校，切勿忘。

自校程序:
先将耐压仪的两根引出线缠于夹子以后，转动调压器，转盘使指针至零位，启动高压，调节调压器使电压慢慢上升至高压报警，切断电源，自校完毕，耐压仪自校后方可进行正常检验。

四.本规程技术指标符合CB755-2000.CB14711-2006标准。

生产车间
2012.08.01。

工频耐压试验装置标准
工频耐压试验装置是一种常用的电力设备测试设备，用于测试设备在高频电压下的耐压性能。

为了确保测试结果的准确性和可靠性，本标准规定了工频耐压试验装置的技术要求和测试方法。

一、技术要求
1、额定工作电压：220V或380V。

2、测试电源频率：50Hz。

3、测试电压范围：0-200kV。

4、输出电流：≥5mA。

5、输出功率：≥2kVA。

6、测试电压波形：正弦波或类正弦波。

7、测试电压调整精度：≤±2%。

8、测试电压稳定性：≤±1%。

9、测试时间范围：0-999s可调。

10、测试电压上升时间：≤1s。

11、工作温度范围：-10℃~+40℃。

12、工作湿度范围：≤85%RH。

二、测试方法
1、测试前应进行设备校验，确保设备正常工作。

2、将被测设备接入测试装置，设备输出端接地。

3、按照设计要求设置测试电压、时间和波形等参数。

4、启动测试装置，进行耐压试验。

测试结束后，记录测试结果。

5、测试结束后，按照操作要求对测试装置进行清洁和维护。

本标准的实施，有助于保障电力设备的安全运行，保障人身财产安全。

测试单位在进行工频耐压试验时，应按照本标准的要求进行测试，确保测试结果的准确性和可靠性。

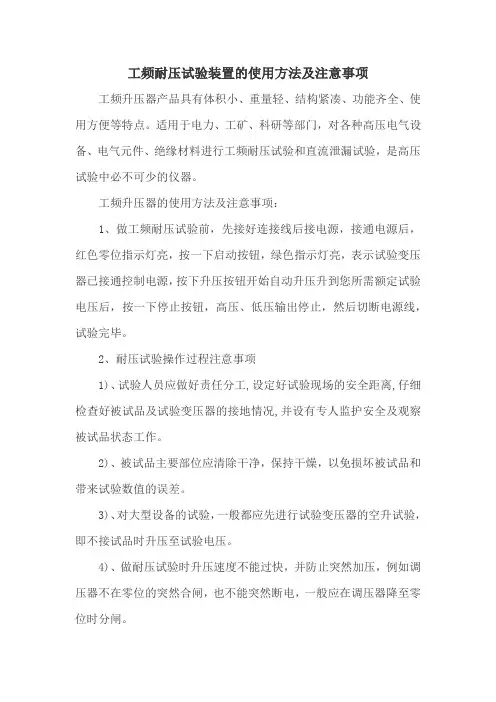

工频耐压试验装置的使用方法及注意事项工频升压器产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。

适用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

工频升压器的使用方法及注意事项：
1、做工频耐压试验前，先接好连接线后接电源，接通电源后，红色零位指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，按下升压按钮开始自动升压升到您所需额定试验电压后，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。

2、耐压试验操作过程注意事项
1)、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变压器的接地情况,并设有专人监护安全及观察被试品状态工作。

2)、被试品主要部位应清除干净，保持干燥，以免损坏被试品和带来试验数值的误差。

3)、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至试验电压。

4)、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合闸，也不能突然断电，一般应在调压器降至零位时分闸。

5)、在升压或耐压试验过程中，如发现下列不正常情况，电压、电流表指针摆动很大，被试品发出不正常响声，发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

3、做高压试验时，除熟悉说明书外，还须严格执行有关标准和操作规程。

35kv工频耐压试验标准一、引言工频耐压试验是电力设备安装和运行过程中必不可少的一项工作，它对电力设备的绝缘性能进行了全面和准确的评估，确保设备在高电压下运行时能够安全可靠地工作。

本文将详细介绍35kv工频耐压试验的标准要求，以及测试过程中需要注意的事项。

二、测试对象35kv工频耐压试验适用于各类电力设备，包括但不限于变压器、断路器、绝缘子等。

测试时应保证设备处于正常使用环境，并且已完成所有安装和接地工作。

三、标准要求1. 电压水平：测试电压应按照设备的额定电压选取，通常为额定电压加上10%。

2. 试验时间：设备工频耐压试验的试验时间应满足以下要求：a. 变压器：不小于60秒；b. 断路器：不小于30秒；c. 绝缘子：按照相关产品标准确定。

3. 试验波形：试验波形应为正弦波。

4. 试验电流：对于不同的设备类型，试验电流的要求不同，具体应按照相关标准执行。

四、测试过程1. 设备准备：在进行35kv工频耐压试验前，应确保设备正常运行，并对其进行必要的预处理工作，如除尘、清洗等。

2. 试验接线：按照设备的接线示意图，正确接线并进行绝缘处理，确保试验过程中不会发生漏电事故。

3. 试验设置：根据设备类型和试验要求，设置好试验电压、试验时间以及试验波形，并进行试验前的检查和确认。

4. 试验操作：将试验电压逐渐升高到设定值，并保持一段时间，观察设备的绝缘状况和试验过程中是否出现异常情况。

5. 结果判定：根据设备的试验结果，结合相关标准要求，判断设备的耐压性能是否合格，并做相应的记录和处理。

五、注意事项1. 安全第一：在进行35kv工频耐压试验时，必须严格遵守相关的安全操作规程，确保操作人员的人身安全。

2. 设备保护：在试验过程中，应注意设备的绝缘状况，如发现绝缘击穿或绝缘老化等情况，应立即停止试验并进行必要的维修或更换。

3. 数据准确性：试验过程中应确保测量数据的准确性，使用符合要求的测试仪器和设备，并按照标准的要求进行记录和保存。

工频耐压试验仪安全操作及保养规程背景介绍工频耐压试验仪是用于电气设备绝缘试验的重要设备，具有高电压输出、大电流输出的特点，因此在使用过程中需要特别注意安全问题。

为了保障工作人员的人身安全和设备的正常使用寿命，制定本安全操作及保养规程。

安全操作规程1. 工作前的准备1.1 确认设备的工作电源符合要求，机器绝缘电阻检测合格。

1.2 初次使用设备前，应认真阅读设备使用说明书，熟练操作规程。

1.3 在工作前必须检查耐压试验仪的所有安全保护装置，如欠电压、过载、过热保护，如有发现不正常现象，应立即停止使用，并进行检修。

2. 工作中的注意事项2.1 在操作前，应将耐压试验仪置于稳定的工作台上，并保持机器周围的环境清洁。

2.2 操作人员必须佩戴绝缘手套、防护眼镜、绝缘鞋，严禁穿着潮湿的鞋子或光脚2.3 操作人员必须手持绝缘杆或其他合适的绝缘工具来接触电极，切勿用手接触高压电极。

2.4 在操作中应严格按照规定的工作电压和工作时间进行，一旦发现异常情况，应停机检查。

2.5 在各项操作完成后，必须将所有电极断开，切断电源并进行标记。

3. 应急处置3.1 如果发现电气设备电气绝缘实际值低于测试要求或者绝缘实际值在试验过程中不断降低，请立即停机。

3.2 如果在操作中发现耐压试验仪异常，应立即停止操作，并进行排查、处理。

3.3 发生火灾或者其他不可控制事故，操作人员应及时向管理部门报告，并组织相关人员进行应急处置。

保养规程1. 定期检查设备1.1 根据使用频率和情况，应定期进行检查和保养，特别是有关安全装置、电源线路和高压线路的检查，严格遵守设备使用说明书中的要求。

1.2 检查设备是否漏电或者短路。

2. 设备的清洁保养2.1 根据设备使用情况，定期对设备进行清洁，特别是高压线路和电极部位。

2.2 高压线路和电极部位应用纯净无水酒精进行擦拭。

2.3 保养期内应定期检查设备的绝缘状态，选择合适的绝缘介质进行清洗。

3. 记录保养情况3.1 对设备的保养情况应进行记录，包括每次保养的具体日期和保养内容。

10kv工频耐压试验标准10kV工频耐压试验标准1. 引言本标准规定了10kV工频耐压试验的技术要求和试验方法，旨在确保电气设备在额定电压及其额定绝缘水平下能够正常运行，具备较高的电气安全性能。

2. 试验范围本标准适用于额定电压10kV的电气设备，如变压器、隔离开关、高压开关设备等。

3. 试验基本要求3.1. 试验电压及试验时间试验电压应为设备的额定电压，试验时间应符合设备的设计要求或相关规范的要求。

3.2. 试验环境条件试验应在室温下进行，温度范围应为20°C±5°C。

3.3. 试验装置试验装置应包括稳定电源、电压表、电流表和记录仪等。

3.4. 试验对象试验对象应为完整设备或代表设备的样品，样品应具有代表性。

4. 试验项目及要求4.1. 额定电压下的耐压试验4.1.1. 极性耐压试验将试验电压施加在设备的极性焊点（对于变压器为高压绕组和低压绕组），电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.1.2. 线间耐压试验将试验电压施加在设备的不同线间（对于变压器为高压绕组与低压绕组之间），电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.1.3. 地耐压试验将试验电压施加在设备的绝缘外壳和地之间，电压持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.2. 额定电压之外的耐压试验4.2.1. 超高电压试验超高电压试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的1.5倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。

试验后设备不得有击穿、漏电等异常现象。

4.2.2. 系统频率电弧试验系统频率电弧试验可根据设备的设计要求或相关规范进行，通常电压为额定电压的2倍，试验持续时间为1分钟，试验电流不得超过额定电流的10%。

X5系列手自一体工频耐压试验装置使用手册衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

在进行接线等相关操作时，请确保处于断电状态。

X5系列手自一体工频耐压试验装置一、概述：工频耐压试验装置，是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。

二、产品特点：1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；2、全中文界面，操作简单明了，可适应多种应用场合；3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；14、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；5、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控。

7、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能记录试品过电流、闪洛或击穿时的电压；8、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。

9、暂停功能，在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。

10、自动计时功能。

自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。

11、手动计时功能，在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位（仅台式设备有此功能）。

交（直）流高压试验变压器及控制台说明书。

友情提示：设备使用前务必按图示要求可靠接地！（详情点击进入官网或来电咨询）一、概述本套产品是由高压试验变压器和控制台两部分组成。

其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

二、结构及面板布置示意图操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：1—停止按钮2—计时按钮3—启动按钮4—输出调节5—零位指示6—工作指示7—声光报警8—电源指示9—高压电压10—计时整定11—高压泄漏电流指示（定制，通用操作台无）12—电流倍率/切除13—低压电流14—过流保护整定15—电源输入端子16—电压输出端子17—仪表端子18—高压端子19—接地变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。

变压器结构示意图如下：20—油塞盖21—输入22—仪表23—高压尾24—均压球25—110KV高压输出接线端子26-短路杆（交流变压器无）三、主要技术参数：高压试验变压器参数：容量：10KVA输入电压：AC200V 50Hz输入电流：50A输出电压：AC110KV输出电流：AC100mA控制台主要参数：容量:10KVA输入电压:AC220V 50Hz输入电流:45.5A输出电压:0～250V输出电流:0～50A四、使用方法a)按照试验要求将操作台、变压器、被试品连接好。

如下图：b)接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。

c)按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。

（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。

，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。

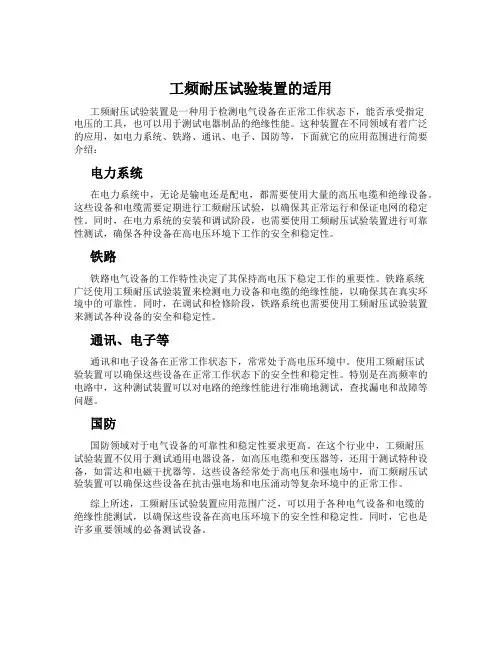

工频耐压试验装置的适用工频耐压试验装置是一种用于检测电气设备在正常工作状态下，能否承受指定电压的工具，也可以用于测试电器制品的绝缘性能。

这种装置在不同领域有着广泛的应用，如电力系统、铁路、通讯、电子、国防等，下面就它的应用范围进行简要介绍：电力系统在电力系统中，无论是输电还是配电，都需要使用大量的高压电缆和绝缘设备。

这些设备和电缆需要定期进行工频耐压试验，以确保其正常运行和保证电网的稳定性。

同时，在电力系统的安装和调试阶段，也需要使用工频耐压试验装置进行可靠性测试，确保各种设备在高电压环境下工作的安全和稳定性。

铁路铁路电气设备的工作特性决定了其保持高电压下稳定工作的重要性。

铁路系统广泛使用工频耐压试验装置来检测电力设备和电缆的绝缘性能，以确保其在真实环境中的可靠性。

同时，在调试和检修阶段，铁路系统也需要使用工频耐压试验装置来测试各种设备的安全和稳定性。

通讯、电子等通讯和电子设备在正常工作状态下，常常处于高电压环境中。

使用工频耐压试验装置可以确保这些设备在正常工作状态下的安全性和稳定性。

特别是在高频率的电路中，这种测试装置可以对电路的绝缘性能进行准确地测试，查找漏电和故障等问题。

国防国防领域对于电气设备的可靠性和稳定性要求更高。

在这个行业中，工频耐压试验装置不仅用于测试通用电器设备，如高压电缆和变压器等，还用于测试特种设备，如雷达和电磁干扰器等。

这些设备经常处于高电压和强电场中，而工频耐压试验装置可以确保这些设备在抗击强电场和电压涌动等复杂环境中的正常工作。

综上所述，工频耐压试验装置应用范围广泛，可以用于各种电气设备和电缆的绝缘性能测试，以确保这些设备在高电压环境下的安全性和稳定性。

同时，它也是许多重要领域的必备测试设备。

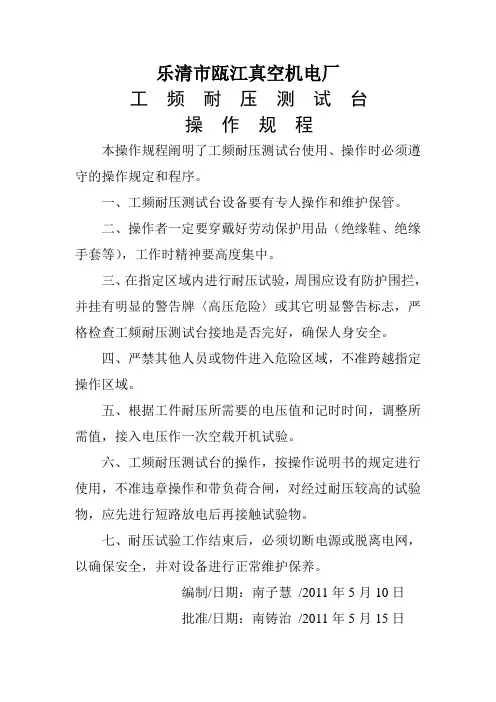

乐清市瓯江真空机电厂工频耐压测试台操作规程本操作规程阐明了工频耐压测试台使用、操作时必须遵守的操作规定和程序。

一、工频耐压测试台设备要有专人操作和维护保管。

二、操作者一定要穿戴好劳动保护用品（绝缘鞋、绝缘手套等），工作时精神要高度集中。

三、在指定区域内进行耐压试验，周围应设有防护围拦，并挂有明显的警告牌〈高压危险〉或其它明显警告标志，严格检查工频耐压测试台接地是否完好，确保人身安全。

四、严禁其他人员或物件进入危险区域，不准跨越指定操作区域。

五、根据工件耐压所需要的电压值和记时时间，调整所需值，接入电压作一次空载开机试验。

六、工频耐压测试台的操作，按操作说明书的规定进行使用，不准违章操作和带负荷合闸，对经过耐压较高的试验物，应先进行短路放电后再接触试验物。

七、耐压试验工作结束后，必须切断电源或脱离电网，以确保安全，并对设备进行正常维护保养。

编制/日期：南子慧/2011年5月10日批准/日期：南铸治/2011年5月15日乐清市瓯江真空机电厂ZT-4/1.14开关设备综合特性试验台操作规程本操作规程阐明了防爆综合保护器动作特性试验台使用、操作时必须遵守的操作规定和程序。

一、试验台必须有专人操作和维护保管。

二、使用前应检查各处接线是否接通良好，接地是否可靠。

三、合上电源开关，使测试台处于待工作状态，并将测试产品接到试验台相应输出端子上。

四、根据测试产品性质及产品出厂检验规范项目要求，分别对每个项目依次进行测试。

五、测试结束后，应先关闭试验台电源，调压器回零位，再切断总电源。

六、作好试验记录，并对试验台进行正常保养与维护。

编制/日期：南子慧/2011年5月10日批准/日期：南铸治/2011年5月15日。

工作行为规范系列工频耐压试验操作注意事项（标准、完整、实用、可修改）编号：FS-QG-20575工频耐压试验操作注意事项Precautions for power frequency withstand voltage test operation 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

(1)试验人员应做好分工，明确相互间联系方法。

并有专门人监护现场安全及观察试品状态。

(2)被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

(3)对于大型试验，一般都应先进行空升试验。

即不接试品时升压至试验电压，校对各种表计，调整球间隙。

(4)升压速度不能太快，并必须防止突然加压。

例如调压器不在零位时突然合闸。

也不能突然切断电源，一般应在调压器降至零位时拉闸。

(5)当电压升至试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。

(6)在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。

停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

(7)耐压试验前后应测量绝缘电阻，检查绝缘情况。

2、试验变压器在做被试品的直流耐压或泄露试验时接线原理图如图7。

泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的最大整流。

如电压硅堆的最大整流电流为100mA时用于60kV的试验装置中，限流电阻按R1=60/0.1=600kΩ选择。

限流电阻还应具有足够的容量和沿面放电距离。

高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。

泄露试验的操作及注意事项(1)试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。

要严防将试验电压加到有人工作的部位上去。

(2)接好试验装置的接线后，应复查无误后才可加压。

应特别注意检查高压设备及引线与地、与操作人员的安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。

耐压测试仪使用方法耐压测试仪是一种用来测试电子设备、电气设备以及绝缘材料的绝缘性能的仪器。

它能够对设备进行高压测试，以确保其在正常工作时不会发生漏电或击穿等问题。

下面将详细介绍耐压测试仪的使用方法。

1. 准备工作。

在进行耐压测试之前，首先需要做好一些准备工作。

首先，检查耐压测试仪的外观是否完好，是否有损坏或者老化的情况。

其次，确认测试仪的电源是否正常，保证测试时能够正常供电。

最后，准备好测试样品，确保样品的接线正确，无短路或接触不良的情况。

2. 连接设备。

接下来是连接设备。

将测试仪的电源线插入电源插座，然后打开电源开关，待仪器启动完毕后，将测试样品的电源线依次接入测试仪的输出端子，确保连接牢固可靠。

3. 设置参数。

在连接设备之后，需要设置测试仪的参数。

根据测试的要求，设置好测试的电压、电流、测试时间等参数。

在设置参数时，要根据测试样品的额定工作电压和绝缘等级来确定测试参数，以确保测试的有效性和安全性。

4. 进行测试。

设置好参数后，便可以开始进行测试。

在测试过程中，要密切观察测试仪表的读数，确保测试样品的绝缘性能符合要求。

同时，要注意观察测试样品是否出现异常现象，如发热、放电等情况，及时停止测试并排除故障。

5. 结果判断。

测试结束后，根据测试仪表的读数和测试过程中观察到的情况，判断测试样品的绝缘性能是否合格。

如果测试结果符合要求，则可以认定样品的绝缘性能良好；如果测试结果不合格，则需要对样品进行进一步的检查和处理。

6. 关闭设备。

最后，进行设备的关闭工作。

先将测试样品的电源线从测试仪的输出端子上拔下，然后关闭测试仪的电源开关，最后拔下测试仪的电源线，并做好仪器的清洁和存放工作。

以上就是耐压测试仪的使用方法。

通过正确的操作步骤和注意事项，可以确保测试的准确性和安全性，保障设备和绝缘材料的使用质量。

希望使用者在使用耐压测试仪时，能够严格按照上述步骤进行操作，确保测试的有效性和安全性。

工频耐压试验标准工频耐压试验是指在额定频率下，对电气设备或电气产品进行耐压测试的一种标准试验方法。

该试验旨在评估设备或产品在正常工作条件下的绝缘性能，以确保其在使用过程中不会因绝缘击穿而引发安全隐患。

下面将详细介绍工频耐压试验的标准要求及相关注意事项。

首先，工频耐压试验应符合国家标准或行业标准的要求。

在进行测试时，应该参照相关标准的规定进行，以确保测试结果的准确性和可靠性。

同时，测试设备和仪器的选择也应符合标准要求，保证测试过程的科学性和规范性。

其次，测试过程中需要注意测试环境的控制。

在进行工频耐压试验时，应尽量选择无电磁干扰、无尘埃和湿度适宜的环境进行测试，以避免外界因素对测试结果的影响。

同时，测试设备的接地也需要符合标准要求，确保测试过程中不会出现安全隐患。

另外，测试过程中需要注意电压的施加和保持。

在进行工频耐压试验时，应按照标准要求逐步施加测试电压，并在达到设定数值后保持一定时间，以评估设备或产品在一定电压下的绝缘性能。

同时，测试过程中需要对电压进行实时监测，确保测试过程的安全可靠。

此外，测试结果的判定也是工频耐压试验中的关键环节。

根据标准要求，测试结果应该根据设备或产品的绝缘结构、工作电压等因素进行评定，以确定测试结果的合格与否。

同时，对于不合格的测试结果，需要进行详细的分析和处理，以找出问题的原因并采取相应的改进措施。

最后，测试报告的编制也是工频耐压试验中不可或缺的一部分。

测试报告应详细记录测试过程中的各项参数、测试结果以及可能存在的问题和改进措施，以便后续的跟踪和管理。

同时，测试报告也应该符合相关标准的要求，确保测试结果的可追溯性和可信度。

综上所述，工频耐压试验是电气设备或产品在生产和使用过程中必不可少的一项试验，其标准要求和注意事项直接关系到设备或产品的安全性和可靠性。

因此，在进行工频耐压试验时，应严格按照标准要求进行，确保测试结果的准确性和可靠性，以提高设备或产品的质量和可靠性。

工频耐压实验方法及操作规程一、实验前准备1.安全措施：实验前应确认场地和设备具备安全条件，例如防止触电、防止触碰高温部件等。

操作人员需佩戴防护手套和护目镜，并确保万用表和其他电器仪器的绝缘性能良好。

2.测试设备：准备好高压电源、绝缘电阻计、万用表、电压表、耐压台等必备设备。

3.实验样品：准备待测试的电气设备，并确保其在实验前已进行了外观检查、导线连接和绝缘电阻测试。

二、实验步骤1.连接测试设备：将高压电源与耐压台连接，并连接绝缘电阻计、万用表、电压表等仪器。

2.设置电压值：根据实验要求，设定合适的工频耐压电压值。

3.将测试电极固定在待测设备上：将测试电极与设备绝缘部分连接，确保连接牢固。

4.开始实验：先将绝缘电阻计接通，在试验电压下，记录测试样品上下两部分的绝缘电阻值，必要时进行修复。

5.施加工频耐压电压：将高压电源与测试电极连接，逐渐升高电压，直到达到设定值。

电压升降的速度要适中，避免过快引起设备的破坏。

6.维持稳定电压：保持设备稳定持续一段时间，通常为一分钟以上。

7.结束实验：关闭高压电源，待电压降至零后方可断开连接。

拆下测试电极，记录测试结果，包括设备内外部的检查结果和绝缘阻抗测试结果。

三、实验注意事项1.根据实验要求设置合适的工频耐压电压值和测试时间，以保证有效的实验结果。

2.实验过程中应严格按照操作规程进行，保持仪器设备和试验场地的整洁有序。

3.实验时要严格按照安全操作要求操作，确保操作人员的人身安全。

4.在实验开始前和实验结束后，对实验设备进行外观检查，确保设备完好无损，绝缘部分没有破损和污染。

5.在实验时，应记录实验结果和实验过程中的任何异常现象。

如发现异常现象，应及时停止实验，排除故障后再进行实验。

四、实验结果评估根据实验结果，评估被测设备的绝缘性能。

经过工频耐压实验后，设备应保持无明显破损和击穿现象，同时绝缘电阻也应在规定范围内。

开关柜工频耐压试验安全操作及保养规程1. 引言在电力系统中，开关柜是起到控制和保护电力设备的重要组成部分。

为了保证开关柜的工作正常可靠，经常需要对其进行工频耐压试验。

本规程旨在指导操作人员正确进行开关柜工频耐压试验的安全操作及保养工作，确保人员和设备的安全。

2. 安全操作流程2.1 工具准备在进行开关柜工频耐压试验前，操作人员需要准备以下工具：•工频耐压试验仪器设备；•电压调节器；•电流表；•绝缘杆；•绝缘手套；•绝缘靴；•安全带。

2.2 操作步骤1.操作人员应穿戴好绝缘靴、绝缘手套、安全带等个人防护装备，并确保其良好绝缘性能。

2.检查开关柜及相关设备的电气连接是否可靠，无松动或接触不良情况。

3.用绝缘杆将电流表与线路连接，确保操作人员与被测试设备有足够的安全间距。

4.操作人员应在试验仪器设备上设置合适的电流和电压值，确保试验参数符合规定要求。

5.将试验仪器设备与开关柜进行连接，并保证连接牢固可靠。

6.操作人员应将试验电源的导线与电压调节器连接，并确保导线无损坏。

7.操作人员应按照试验仪器设备的操作说明，启动试验仪器设备，并逐步升高电流和电压值。

8.在试验进行过程中，操作人员应随时观察开关柜及相关设备的工作状态，如发现任何异常情况，应立即停止试验并进行必要的处理。

9.试验结束后，操作人员应按照试验仪器设备的操作说明，逐步降低电流和电压值，同时确保开关柜及相关设备正常工作。

10.断开试验仪器设备与开关柜的连接，并妥善存放试验仪器设备，保证其安全。

2.3 安全注意事项•操作人员应严格遵守相关安全操作规程，确保自身的安全。

•在进行高压试验前，应检查试验仪器设备的绝缘性能和工作状态，确保设备的安全可靠。

•在进行试验过程中，操作人员应注意观察设备的工作状态，如发现任何异常情况，应立即采取措施停止试验。

•在试验过程中，操作人员应保持专注，避免分散注意力。

•操作人员应合理安排试验仪器设备与开关柜的连接，确保其牢固可靠。

工频耐压试验操作说明书一、试验目的对断路器施加高压，判断断路器断口间及断路器断口对地是否存在绝缘不良、绝缘破损等安全隐患，确保设备安全稳定运行。

二、试验原理在控制箱输入单相交流电源，旋转升压手环，通过升压变压器进行升压，当电压达到所需耐压值时，考验高压设备绝缘性能强度时候完好，绝缘有无击穿。

三、仪器界面说明1、合闸按钮2、计时按钮3、过流继电器4、电流表5、电压表6、计时整定器7、电压控制环8、分闸按钮9、电源输入接线柱10、仪表接线柱11、电源输出12、仪器接地四、试验操作程序1、试验设备接线图～～220V2、试验步骤1）按照试验设备接线图连接好试验设备和被试体2）拉好防护带，确认断路器与周围设备及人员的安全距离。

3）耐压测试：试验人员应站在绝缘垫上操作，或穿绝缘靴、戴绝缘手套操作，设备操作流程如下:接通电源后，工作负责人发出“将要合闸”命令，指定操作人员合上闸刀开关。

开机，操作者一只手放在开关板旁边随时准备拉闸，另一手徐徐生高电压，升压速度为1kV/s，升压过程中，应随时观察电压、电流数值。

试验应在断路器每相分别进行，一相加压，另两相短连接地。

到达规定试验电压后停留1min，并读取泄漏电流值并记录。

4）试验记录测试时应作详细记录。

记录内容包括：温度、湿度、仪器型号、编号、被试设备铭牌、测试数据。

记录测试数据时应复述，操作人确认后方可记录。

试验结果应于标准或以前试验数据对比，分析数据的正确性。

五、试验标准交流工频耐压试验耐压标准参照下表，额定电压为10KV断路器，试验电压为42KV时，相对地，相间、断口对地绝缘均无击穿。

六、注意事项1、耐压试验属于高压试验，试验前应做好安全防护:设置围栏，围栏上映悬挂“止步高压危险”标志牌。

2、用专用地线对试验设备、被试体外壳、放电棒等作良好接地3、耐压试验结束后，应对设备充分放电。
