2、标注:管段编号,标高,设备位号,管口符号和 安装尺寸。
3、方位标:安装方位基准,与平面图一致。
4、材料表:列表说明所需材料,尺寸,规格,数量
5、标题栏:图名,图号,比例,设计阶段,签名等
。2021/3/11
14
三、图示方法 绘制管道空视图可不按比例,但要布置均称,整 齐美观,大小协调。 有两种绘制范围 1)以工段为绘图范围2)两个设 备之间或两个法兰、焊点之间的管子为绘图范围 1、图形:所有的管子,管件,阀门均按图例画出 。 管子用粗实线单线画出,在管子的适当位置画出 流向箭头,除弯头、三通外其它管件,阀门按规定 符号用细实线画出。 管段中的法兰,画成与管段相垂直的线表示。 阀门的手轮用一短线表示,与管道平行。 焊20缝21/3/1以1 圆点表示,螺纹、承插连接用一短线表15示
四、控制点:用细实线单线按规定符号画出。其
规定符号与工艺流程图的画法相同。
五、支架:在管道平面图上用符号表示,规定符号
见表10-2。
2021/3/11
5
第三节 管道布置图的表达方法
一、管道布置图的视图

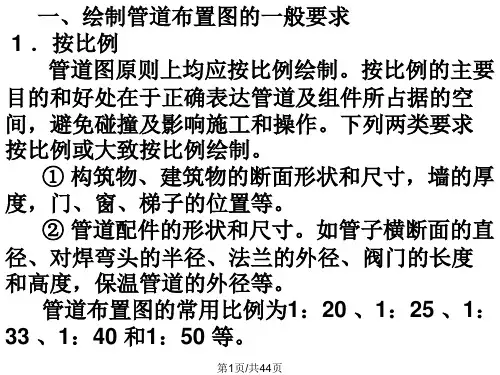

1、分区、比例和图幅:当画图区域较大时,用粗
点划线分区。见图10-2 见图10-3 见图10-4
比例一般采用1:25,大管道大设备时可用 1:50,若需绘制剖视图,其绘图比例应与管道平 面布
中必须标注建筑物定位轴线编号及柱距尺寸,标
注出平台和构筑物的标高。
2、设备:设备是管道布置的主要定位基准,必须
标注设备的位号及名称。位号标注与工艺流程图
和设备布置图一致,也有管道布置图只注位号,不
注名称。还有将设备位号写在图形里。
管道布置图中还要注出设备中心线与柱中心线
尺寸。
2021/3/11
10
3、管道:以平面布置图为主,标注出所有管道的 定位尺寸及标高,物料的流动方向和管段号。如 绘有立面剖视图时,则所有的标高注在立面剖视 图上。管段号标注在管道上方,标高注在管道下 方。 管道的定位尺寸以建筑定位轴线,设备中心线, 设备管口法兰为基础进行标注。与设备管口相连 的直线管段,不需注定位尺寸。 管道安装标高均以m为单位,以室内地面±0.00 为基准,标注管道中心线,正标高前可不加正号 (+),负标高前加负号(-)。图10-8
2021/3/11
4
第二节 管道及附件的常用画法
一、管道:主要物料管道用粗实线单线画出,其它
管道用中粗实线画出。管道规定符号见表10-1
二、管件:短管、弯头、三通、异径管、法兰、
盲板等管道附件,用简单图形符号表示见表10-2
三、阀门:管道中的阀门用简单图形符号表示,其
规定符号与工艺流程图的画法相同。
置图一致。
图纸幅面一般采用1号图纸
管道平面布置图方位标一般在图面的右上方
2、管道平面布置图中的线条:一般采用三种不
2021/3/11
6
按比例画出建筑物,构筑物,平台,梯子等。
用细实线画出全部设备外形轮廓,管口方位,设
备基础支架。
用粗实线画出主物料管道,用中粗实线画出辅
助物料管道,用细实线画出阀门、管件、仪表、
图画在平面布置图上,也可以绘在单独的图上,
绘制立面剖视图时要按比例,但不需要标注尺
寸,在平面图上必须标注剖切位置,标注方法按
国家标准规定标出。在剖视图的下方注明相应
的剖视图名称。如A-A B-B 1-1 2-2 Ⅰ-Ⅰ
Ⅱ-Ⅱ 如图10-6 图10-7
2021/3/11
9
二、管道布置图的标注
1、建(构)筑物:管道平面布置图和立面剖视图
控制点。
不同标高的多排管廊,上排盖住了下排,即使在
同一个管道平面布置图上,也必须将每一层分开
画。当一层上仅有几根管子时,分别注释和标注
பைடு நூலகம்
尺寸即可,不必分层绘图。
2021/3/11
8
2)立面剖视图(立面或剖视图)
当平面布置图不能表达高度方向的管道布置
情况时,可在平面图适当部位垂直剖切后绘出
立面剖视图(立面或剖视图)。可以把立面剖视
5、阀门:按规定符号画出阀门,一般不标注定位
尺寸,只在立面剖视图上注出标高。必要时在阀
门旁注出阀门的直径、型式和编号。
6、仪表控制点:仪表控制点的标注与工艺流程
图一致。用指引线从仪表控制点安装位置引出。
7、管道支架:用来支承和固定管道的,管架符号
用指引线和长方框表示,在框内注以管架代号,管
架代号见表10-4 。非标准管架,应注明管架图图
2021/3/11
2

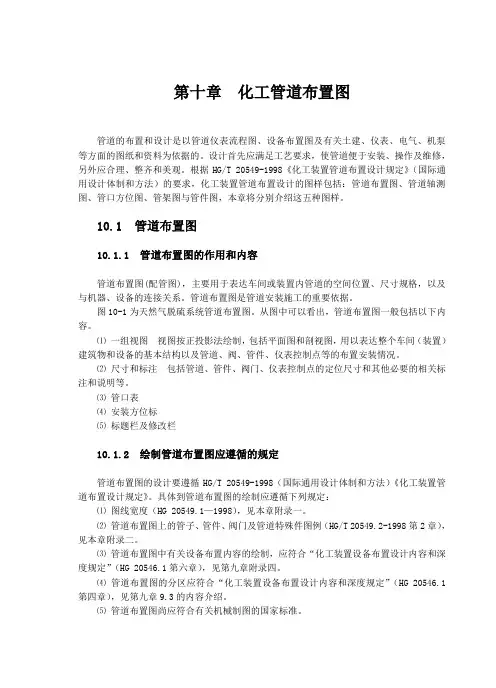

第十章 管道布置图 第一节 管道布置图概述 一、管道布置图设计的图样 1、管道平面设计图:综合性条件图 2、管道平面布置图:即管道安装图或配管图 3、管道空视图:管道及所属管件的立体图样 4、篜汽伴管系统图:蒸汽分配、收集管道图样 5、管件图:管件的零部件图样 6、管架图:管架的零部件图样
号。管架图见图10-11。
管架在平面图上,一般不标注定位尺寸。
2021/3/11
13
一、概述
第四节 空视图
管道空视图又叫管段图,它表达一段管道及其所
附管件、阀门、控制点等布置情况的立体图样。
管道空视图按正等轴测投影绘制。立体感强,图
面清晰,利于施工。大型管道安装一般预制化。
二、空视图的内容
1、图形:管道及管件,阀门,控制点等图形符号
2021/3/11
3
二、管道平面布置图的内容 1、一组视图:按正投影原理,用一组平、立面图
表示建筑物的基本结构,设备图形,管道,管件 阀门,仪表控制点等的安装布置情况。 2、尺寸和标注:注出管道和部分管件、控制点 的平面位置尺寸和标高,建筑物的轴线编号,设 备位号(有的还注名称),管段号,控制点代号等 3、分区简图:车间分区情况 4、方位标:管道安装方位基准图标,图的右上方 5、标题栏:注图名、图号、比例、设计阶段等
管段号与流程图一致标注在管道上方或左方。
2021/3/11
11
4、管件:管道附件有管接头、异径接头、弯头 、 三通、管堵、法兰等。这些管件使管道改变方 向,变化口径,连通和分流以及调解和切换管道 中的流体等。
按规定符号画出管件,一般不标注定位尺寸, 本区内管道改变方向,管件的位置尺寸相对于 容器、设备、管口或邻近管口、邻近管道中心 来标注。 对某些有特殊要求的管件,应标注出要求和说 明202如1/3/11异径接头,特殊法兰等。应画出管件图。12
设计概论与化工制图
2021/3/11
1
工艺设计
