化工管道设计

化工管道布置设计概述1. 引言化工管道布置设计是化工工程项目中非常重要的一环。

它的设计和布置直接影响着输送介质的效率、安全性和经济性。

本文将对化工管道布置设计进行概述，主要包括设计原则、设计步骤和关键考虑因素。

2. 设计原则化工管道布置设计应遵循以下原则：管道布置应考虑到操作人员的安全需求，防止发生泄漏、爆炸等事故。

对于危险化学品的管道布置，应采取额外的安全措施，例如设置防火墙、防漏系统等。

2.2 效率原则管道布置应尽可能缩短输送介质的流程路径，减少压力损失和能量消耗。

同时，应保证设备之间的相互衔接合理，方便操作和维护。

管道布置应尽可能降低工程造价，同时考虑设备的生产、运输和维护成本。

可以通过合理选择管径、布置方式和材料等来降低成本。

3. 设计步骤化工管道布置设计主要包括以下步骤：3.1 确定布置方案根据工艺流程、设备位置和现场条件等因素，确定合理的管道布置方案。

可以借助CAD软件进行模型建立和优化设计。

3.2 确定管道材料和管径根据输送介质的性质和流量要求，选择适合的管道材料和管径。

常用的管道材料有不锈钢、碳钢和塑料等。

3.3 考虑管道支撑和固定在设计过程中，需要考虑管道的支撑和固定问题，以保证管道在使用过程中的稳定性和安全性。

设计中应合理选取支撑方式和固定点，考虑到管道的热胀冷缩问题。

3.4 考虑安全防护措施针对危险化学品的管道布置，需要考虑安全防护措施，例如设置防火墙、防爆门等。

此外，还应设计紧急切断和泄漏报警装置，确保及时处理可能出现的事故。

3.5 编制施工图和相关文档根据设计方案，编制详细的施工图和相关文档，包括管道布置图、支撑固定图、材料清单等。

这些文档将作为施工的依据，确保工程的准确实施。

4. 关键考虑因素在进行化工管道布置设计时，需要考虑以下关键因素：4.1 工艺要求根据工艺流程需求，确定管道的布置方式和流向。

需要考虑输送介质的性质、温度、压力等参数，以及操作人员的人身安全需求。

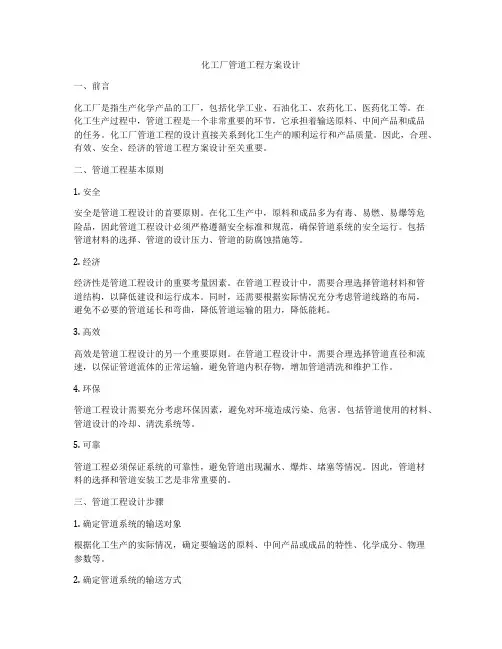

化工厂管道工程方案设计一、前言化工厂是指生产化学产品的工厂，包括化学工业、石油化工、农药化工、医药化工等。

在化工生产过程中，管道工程是一个非常重要的环节，它承担着输送原料、中间产品和成品的任务。

化工厂管道工程的设计直接关系到化工生产的顺利运行和产品质量。

因此，合理、有效、安全、经济的管道工程方案设计至关重要。

二、管道工程基本原则1. 安全安全是管道工程设计的首要原则。

在化工生产中，原料和成品多为有毒、易燃、易爆等危险品，因此管道工程设计必须严格遵循安全标准和规范，确保管道系统的安全运行。

包括管道材料的选择、管道的设计压力、管道的防腐蚀措施等。

2. 经济经济性是管道工程设计的重要考量因素。

在管道工程设计中，需要合理选择管道材料和管道结构，以降低建设和运行成本。

同时，还需要根据实际情况充分考虑管道线路的布局，避免不必要的管道延长和弯曲，降低管道运输的阻力，降低能耗。

3. 高效高效是管道工程设计的另一个重要原则。

在管道工程设计中，需要合理选择管道直径和流速，以保证管道流体的正常运输，避免管道内积存物，增加管道清洗和维护工作。

4. 环保管道工程设计需要充分考虑环保因素，避免对环境造成污染、危害。

包括管道使用的材料、管道设计的冷却、清洗系统等。

5. 可靠管道工程必须保证系统的可靠性，避免管道出现漏水、爆炸、堵塞等情况。

因此，管道材料的选择和管道安装工艺是非常重要的。

三、管道工程设计步骤1. 确定管道系统的输送对象根据化工生产的实际情况，确定要输送的原料、中间产品或成品的特性、化学成分、物理参数等。

2. 确定管道系统的输送方式根据输送对象的性质，确定输送方式，包括压力输送、液位输送、重力输送等。

3. 确定管道系统的输送参数根据输送方式，确定输送参数，包括流量、压力、温度等。

4. 确定管道系统的布局根据输送对象和输送方式，确定管道系统的布局。

包括管道的起止点、管线走向、管道的支架、管道的排气、排液系统等。

5. 确定管道系统的材料根据输送对象的性质和输送参数，确定管道系统的材料。

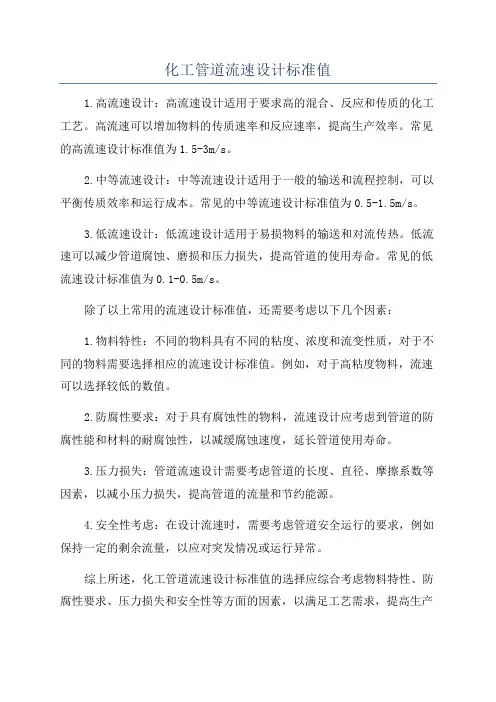

化工管道流速设计标准值
1.高流速设计：高流速设计适用于要求高的混合、反应和传质的化工工艺。

高流速可以增加物料的传质速率和反应速率，提高生产效率。

常见的高流速设计标准值为1.5-3m/s。

2.中等流速设计：中等流速设计适用于一般的输送和流程控制，可以平衡传质效率和运行成本。

常见的中等流速设计标准值为0.5-1.5m/s。

3.低流速设计：低流速设计适用于易损物料的输送和对流传热。

低流速可以减少管道腐蚀、磨损和压力损失，提高管道的使用寿命。

常见的低流速设计标准值为0.1-0.5m/s。

除了以上常用的流速设计标准值，还需要考虑以下几个因素：
1.物料特性：不同的物料具有不同的粘度、浓度和流变性质，对于不同的物料需要选择相应的流速设计标准值。

例如，对于高粘度物料，流速可以选择较低的数值。

2.防腐性要求：对于具有腐蚀性的物料，流速设计应考虑到管道的防腐性能和材料的耐腐蚀性，以减缓腐蚀速度，延长管道使用寿命。

3.压力损失：管道流速设计需要考虑管道的长度、直径、摩擦系数等因素，以减小压力损失，提高管道的流量和节约能源。

4.安全性考虑：在设计流速时，需要考虑管道安全运行的要求，例如保持一定的剩余流量，以应对突发情况或运行异常。

综上所述，化工管道流速设计标准值的选择应综合考虑物料特性、防腐性要求、压力损失和安全性等方面的因素，以满足工艺需求，提高生产
效率并确保安全运行。

在实践中，还需要根据具体的工程要求和经验进行适当的调整和优化。

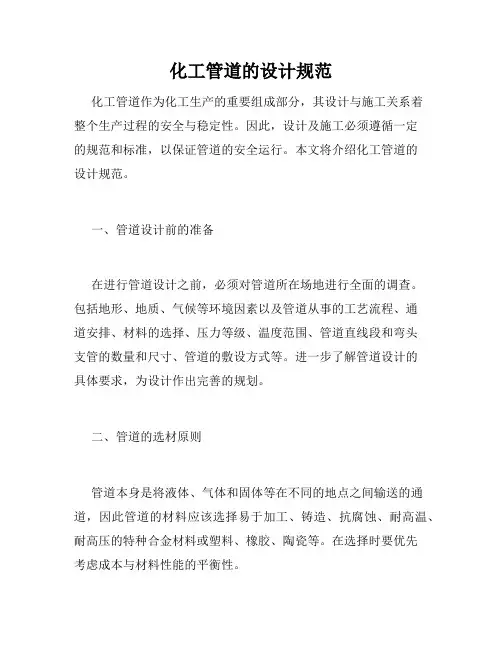

化工管道的设计规范化工管道作为化工生产的重要组成部分，其设计与施工关系着整个生产过程的安全与稳定性。

因此，设计及施工必须遵循一定的规范和标准，以保证管道的安全运行。

本文将介绍化工管道的设计规范。

一、管道设计前的准备在进行管道设计之前，必须对管道所在场地进行全面的调查。

包括地形、地质、气候等环境因素以及管道从事的工艺流程、通道安排、材料的选择、压力等级、温度范围、管道直线段和弯头支管的数量和尺寸、管道的敷设方式等。

进一步了解管道设计的具体要求，为设计作出完善的规划。

二、管道的选材原则管道本身是将液体、气体和固体等在不同的地点之间输送的通道，因此管道的材料应该选择易于加工、铸造、抗腐蚀、耐高温、耐高压的特种合金材料或塑料、橡胶、陶瓷等。

在选择时要优先考虑成本与材料性能的平衡性。

三、管道的设计原则管道设计不仅要满足输送管道流量、压力、粘度、密度等流体参数的要求，还应考虑到管道的设计、材料、施工和使用费用等因素。

1.设计应当充分考虑管道的耐压弯曲、扭曲和外力强度，分析管道的弹性，以提高其刚度和更好的承载能力。

2. 管道的设计应该尽可能地减少沉淀和积聚等事故发生的几率，尽可能使管道连续，并按照机械设计原理尽可能尽量采用一些负责的制造工艺技术来严格控制制造工艺。

3.设计过程中应充分考虑到整个管道系统的维护和试运行。

保留最小的维修空间，以方便将来满足维护、检验和清理工作的需要，而不使维修过程过于复杂和繁琐。

四、管道的安装原则1.管道敷设施工应注意安全，盲目施工将会危害到人体和现场的辐射等安全问题。

2.管道敷设过程中应考虑管道强度以及管道过程中的压力，网络管道更加重要，网络整体采用制造工艺中高框架和强设施容器为基本构造原则，并分布在整个流程的关键部分。

3.管道的施工应严格按照图纸规范和施工规范进行，尤其在埋地敷设的时候，必须严格按照施工方案设计，检查管道的强度、弹性和耐用性，保证管道的安全性能。

五、管道的维护原则管道的维护是保障管道安全运行的重要措施。

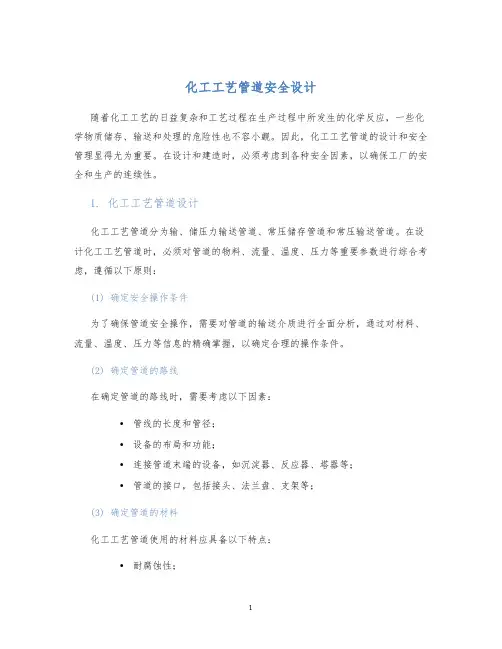

化工工艺管道安全设计随着化工工艺的日益复杂和工艺过程在生产过程中所发生的化学反应，一些化学物质储存、输送和处理的危险性也不容小觑。

因此，化工工艺管道的设计和安全管理显得尤为重要。

在设计和建造时，必须考虑到各种安全因素，以确保工厂的安全和生产的连续性。

1. 化工工艺管道设计化工工艺管道分为输、储压力输送管道、常压储存管道和常压输送管道。

在设计化工工艺管道时，必须对管道的物料、流量、温度、压力等重要参数进行综合考虑，遵循以下原则：(1) 确定安全操作条件为了确保管道安全操作，需要对管道的输送介质进行全面分析，通过对材料、流量、温度、压力等信息的精确掌握，以确定合理的操作条件。

(2) 确定管道的路线在确定管道的路线时，需要考虑以下因素：•管线的长度和管径；•设备的布局和功能；•连接管道末端的设备，如沉淀器、反应器、塔器等；•管道的接口，包括接头、法兰盘、支架等；(3) 确定管道的材料化工工艺管道使用的材料应具备以下特点：•耐腐蚀性；•良好的可焊性和连接性；•能够承受高压、高温和冷却条件；•具有良好的强度和韧性。

(4) 确定管道的压力管道的压力主要由输送介质的性质、流量和温度决定。

化工工艺管道的设计压力必须考虑到以下因素：•管道的安全壁厚；•管道组件的强度；•管道的运行温度和压力范围。

2. 化工工艺管道安全管理化工工艺管道的安全管理包括工厂运营过程中的安全操作、管道的维护和保养以及紧急救援措施。

以下是化工工艺管道安全管理需要考虑的因素：(1) 管道运行安全工厂应对化工工艺管道进行科学、规范的操作，合理使用设备、工具和人员，遵守安全操作规程，对管道进行定期检查和维护。

从而防止管道泄漏、爆炸等不安全因素的发生。

(2) 管道检修与保养化工工艺管道在运用过程中需要进行定期检修和保养。

管道的检修和保养主要包括以下内容：•定期检查管道的墙厚、磨损情况及泄露点；•定期清洗管道，清除管道内的污物和其它杂质；•定期检查管道的阀门、泵、检修口，以确定管道运行是否正常；•定期检查管道支架的稳定性和强度。

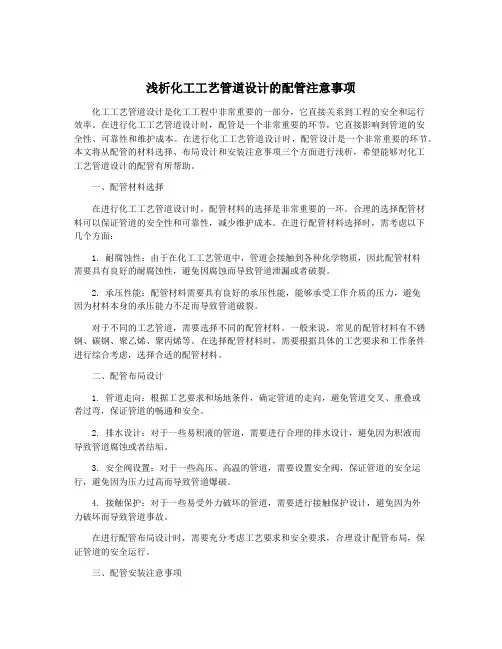

浅析化工工艺管道设计的配管注意事项化工工艺管道设计是化工工程中非常重要的一部分，它直接关系到工程的安全和运行效率。

在进行化工工艺管道设计时，配管是一个非常重要的环节，它直接影响到管道的安全性、可靠性和维护成本。

在进行化工工艺管道设计时，配管设计是一个非常重要的环节。

本文将从配管的材料选择、布局设计和安装注意事项三个方面进行浅析，希望能够对化工工艺管道设计的配管有所帮助。

一、配管材料选择在进行化工工艺管道设计时，配管材料的选择是非常重要的一环。

合理的选择配管材料可以保证管道的安全性和可靠性，减少维护成本。

在进行配管材料选择时，需考虑以下几个方面：1. 耐腐蚀性：由于在化工工艺管道中，管道会接触到各种化学物质，因此配管材料需要具有良好的耐腐蚀性，避免因腐蚀而导致管道泄漏或者破裂。

2. 承压性能：配管材料需要具有良好的承压性能，能够承受工作介质的压力，避免因为材料本身的承压能力不足而导致管道破裂。

对于不同的工艺管道，需要选择不同的配管材料。

一般来说，常见的配管材料有不锈钢、碳钢、聚乙烯、聚丙烯等。

在选择配管材料时，需要根据具体的工艺要求和工作条件进行综合考虑，选择合适的配管材料。

二、配管布局设计1. 管道走向：根据工艺要求和场地条件，确定管道的走向，避免管道交叉、重叠或者过弯，保证管道的畅通和安全。

2. 排水设计：对于一些易积液的管道，需要进行合理的排水设计，避免因为积液而导致管道腐蚀或者结垢。

3. 安全阀设置：对于一些高压、高温的管道，需要设置安全阀，保证管道的安全运行，避免因为压力过高而导致管道爆破。

4. 接触保护：对于一些易受外力破坏的管道，需要进行接触保护设计，避免因为外力破坏而导致管道事故。

在进行配管布局设计时，需要充分考虑工艺要求和安全要求，合理设计配管布局，保证管道的安全运行。

三、配管安装注意事项1. 预热处理：对于一些塑料管道或者橡胶管道，在进行安装前需要进行预热处理，防止因为温度差导致管道变形或者开裂。

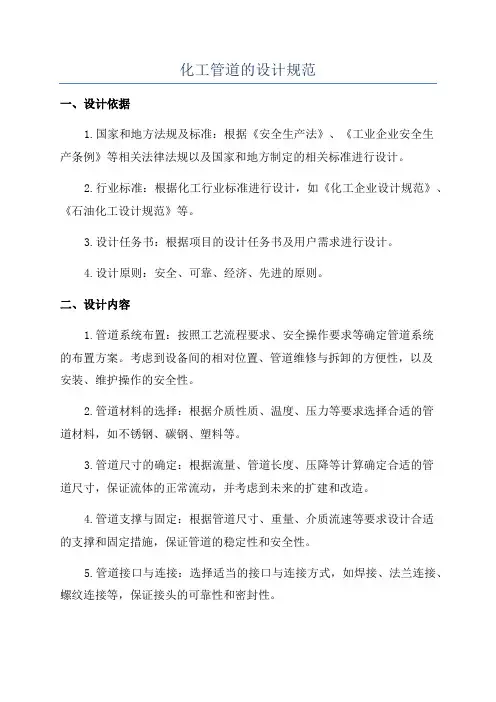

化工管道的设计规范一、设计依据1.国家和地方法规及标准：根据《安全生产法》、《工业企业安全生产条例》等相关法律法规以及国家和地方制定的相关标准进行设计。

2.行业标准：根据化工行业标准进行设计，如《化工企业设计规范》、《石油化工设计规范》等。

3.设计任务书：根据项目的设计任务书及用户需求进行设计。

4.设计原则：安全、可靠、经济、先进的原则。

二、设计内容1.管道系统布置：按照工艺流程要求、安全操作要求等确定管道系统的布置方案。

考虑到设备间的相对位置、管道维修与拆卸的方便性，以及安装、维护操作的安全性。

2.管道材料的选择：根据介质性质、温度、压力等要求选择合适的管道材料，如不锈钢、碳钢、塑料等。

3.管道尺寸的确定：根据流量、管道长度、压降等计算确定合适的管道尺寸，保证流体的正常流动，并考虑到未来的扩建和改造。

4.管道支撑与固定：根据管道尺寸、重量、介质流速等要求设计合适的支撑和固定措施，保证管道的稳定性和安全性。

5.管道接口与连接：选择适当的接口与连接方式，如焊接、法兰连接、螺纹连接等，保证接头的可靠性和密封性。

6.管道防腐蚀和绝热：根据介质特性和工作条件，采取合适的防腐蚀和绝热措施，延长管道使用寿命，减少能量损失。

7.管道支路及液体分配：根据工艺要求和流体特性设计管道支路和液体分配系统，确保液体的均匀分配和流动平衡。

8.管道附件与设备布置：根据工艺要求和设备安装的需要，合理布置管道附件和设备，如泵、阀门、仪表等。

9.管道安全附件：设计合适的管道安全附件，包括压力表、温度传感器、流量计、报警装置等，确保管道系统的安全运行。

10.管道清洗与消毒：设计管道清洗与消毒方案，确保管道系统的洁净度和无菌性。

三、设计标准1.管道设计压力：按照介质和工艺要求，确定管道的设计压力，保证管道安全运行。

2.管道设计温度：根据介质和工艺要求，确定管道的设计温度，保证管道材料的耐温性能。

3.管道支撑与固定标准：根据管道尺寸、重量和地震设计要求，设计合适的管道支撑与固定标准。

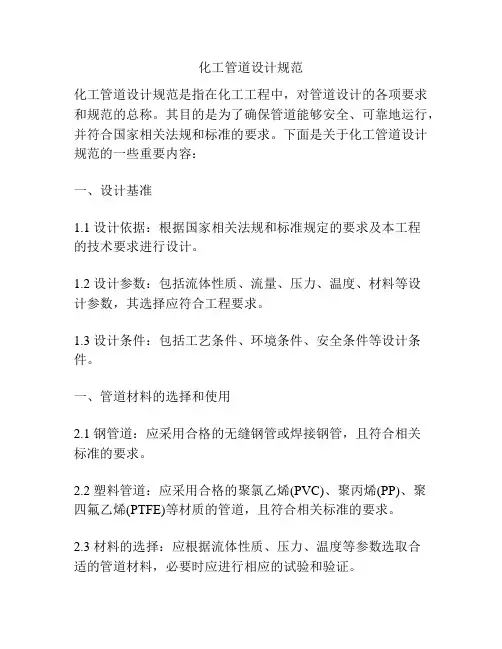

化工管道设计规范化工管道设计规范是指在化工工程中，对管道设计的各项要求和规范的总称。

其目的是为了确保管道能够安全、可靠地运行，并符合国家相关法规和标准的要求。

下面是关于化工管道设计规范的一些重要内容：一、设计基准1.1 设计依据：根据国家相关法规和标准规定的要求及本工程的技术要求进行设计。

1.2 设计参数：包括流体性质、流量、压力、温度、材料等设计参数，其选择应符合工程要求。

1.3 设计条件：包括工艺条件、环境条件、安全条件等设计条件。

一、管道材料的选择和使用2.1 钢管道：应采用合格的无缝钢管或焊接钢管，且符合相关标准的要求。

2.2 塑料管道：应采用合格的聚氯乙烯(PVC)、聚丙烯(PP)、聚四氟乙烯(PTFE)等材质的管道，且符合相关标准的要求。

2.3 材料的选择：应根据流体性质、压力、温度等参数选取合适的管道材料，必要时应进行相应的试验和验证。

二、管道设计和计算3.1 管道尺寸的确定：根据流量、压力和材料的选择，计算出管道的内径和壁厚。

3.2 管道支承的设计：应根据管道的尺寸和重量，确定合适的支承间距和支承形式，保证管道的稳定性和安全性。

3.3 管道弯头的设计：根据管道的布置和工艺要求，确定合适的弯头类型、弯头角度和弯头半径。

三、管道布置和安装4.1 管道布置：应根据工艺要求、设备布置和结构布置，合理安排管道的走向和布局，确保管道的畅通。

4.2 管道支承和固定：应根据管道的尺寸和重量，在管道上设置合适的支承和固定装置，确保管道的稳定性。

4.3 管道的连接：应采用合适的管道连接方式，如焊接、螺纹连接等，确保管道的连接牢固。

四、管道的保温和防腐5.1 管道保温：应对管道进行绝热处理，以减少能量损失和防止管道结露。

5.2 管道防腐：应对管道进行防腐处理，以保护管道不被腐蚀和侵蚀，延长管道的使用寿命。

五、安全和环保要求6.1 安全要求：应考虑管道系统的安全性，包括防爆、防火、防静电等安全措施。

6.2 环保要求：应考虑管道系统的环保性，采取合适的措施，减少或避免对环境的污染。
