化工管道布置设计概述1. 引言化工管道布置设计是化工工程项目中非常重要的一环。
它的设计和布置直接影响着输送介质的效率、安全性和经济性。
本文将对化工管道布置设计进行概述,主要包括设计原则、设计步骤和关键考虑因素。
2. 设计原则化工管道布置设计应遵循以下原则:管道布置应考虑到操作人员的安全需求,防止发生泄漏、爆炸等事故。
对于危险化学品的管道布置,应采取额外的安全措施,例如设置防火墙、防漏系统等。
2.2 效率原则管道布置应尽可能缩短输送介质的流程路径,减少压力损失和能量消耗。
同时,应保证设备之间的相互衔接合理,方便操作和维护。
管道布置应尽可能降低工程造价,同时考虑设备的生产、运输和维护成本。
可以通过合理选择管径、布置方式和材料等来降低成本。
3. 设计步骤化工管道布置设计主要包括以下步骤:3.1 确定布置方案根据工艺流程、设备位置和现场条件等因素,确定合理的管道布置方案。
可以借助CAD软件进行模型建立和优化设计。
3.2 确定管道材料和管径根据输送介质的性质和流量要求,选择适合的管道材料和管径。
常用的管道材料有不锈钢、碳钢和塑料等。
3.3 考虑管道支撑和固定在设计过程中,需要考虑管道的支撑和固定问题,以保证管道在使用过程中的稳定性和安全性。
设计中应合理选取支撑方式和固定点,考虑到管道的热胀冷缩问题。
3.4 考虑安全防护措施针对危险化学品的管道布置,需要考虑安全防护措施,例如设置防火墙、防爆门等。
此外,还应设计紧急切断和泄漏报警装置,确保及时处理可能出现的事故。
3.5 编制施工图和相关文档根据设计方案,编制详细的施工图和相关文档,包括管道布置图、支撑固定图、材料清单等。
这些文档将作为施工的依据,确保工程的准确实施。
4. 关键考虑因素在进行化工管道布置设计时,需要考虑以下关键因素:4.1 工艺要求根据工艺流程需求,确定管道的布置方式和流向。
需要考虑输送介质的性质、温度、压力等参数,以及操作人员的人身安全需求。
化工管路的布置与安装原则模版一、前期准备工作1.确定管路的设计参数和流程要求,包括管道类型、材质、直径、壁厚、工作压力、温度等。
2.制定管道布置方案,考虑管道走向、高低差、管道连接点等因素。
3.检查管道安装区域的环境条件,包括地质情况、周围设备、交通通道等。
4.确保所有安装人员具备相关资质和安全培训。
二、管道布置原则1.管道布置应尽量简洁、紧凑,减少管道长度和弯头数量,以降低流动阻力和能耗。
2.管道走向应考虑流体的流动方向,避免通径太大或太小的变化,以减少能耗和压力损失。
3.管道中应设有流速计、压力表等仪表,以便实时监测和调节管道运行状态。
4.管道布置应尽量避免在人员活动区域或交通通道上方,以确保人员的安全和通行的畅通。
5.不同介质的管道应分开布置,避免相互干扰和交叉污染。
三、管道安装原则1.管道安装前应清洗和涂防腐漆,以保护管道的使用寿命和安全性。
2.不同材质管道的接口应按照相关标准进行连接,确保接口的密封性和强度。
3.管道的固定应符合相关安装规范,避免管道因振动或温度变化而引起的位移或破损。
4.管道的净距离应满足安全操作和维修要求,以确保人员的安全和便捷维修。
5.管道安装过程中应注意保护管道的表面,避免划伤或碰损,以保持管道的外观和功能。
四、管道测试与验收1.管道安装完成后,应进行严密性测试,确保管道的密封性和可靠性。
2.管道的测试压力应按照相关设计要求进行,确保管道在正常工作压力范围内的安全性。
3.管道测试前应检查阀门、泄压装置等相关设备的工作状态和安全性。
4.管道测试记录应完整、准确,包括测试日期、测试压力、测试结果等。
5.管道测试合格后,应进行验收,并向相关部门提交验收报告。
以上是化工管路的布置与安装原则模版,具体情况可根据实际情况进行适当调整和完善。
在管道布置和安装过程中,始终要注重安全性、可靠性和经济性,确保管道系统的安全运行和使用寿命。
同时,要加强沟通与协作,提高各个环节的协调性和效率,以保证工程的顺利进行。
化工管路的布置与安装原则化工管路是指用于输送化工介质的管道系统,其布置与安装的正确与否直接关系到工艺流程的顺利进行以及工作安全。
下面将介绍化工管路的布置与安装的原则。
一、布置原则:1. 经济性原则:在保证工艺流程正常进行的前提下,尽量节约材料、降低成本,提高资源利用率。
2. 安全性原则:管路布置应符合相关安全规定,避免有害物质泄漏以及其他安全隐患的发生。
3. 可操作性原则:管路应便于操作、检修、维护和清洗。
4. 管路容量原则:根据工艺需求,确定管路的合理尺寸和容量,保证介质流量的稳定和正常输送。
5. 温度控制原则:管路应考虑介质的温度变化,尽量减少热量损失和凝固、结晶等现象的发生。
6. 弯头原则:通过合理的弯头使用,减少管道阻力,提高流体输送效率。
二、安装原则:1. 尺寸和尺寸偏差控制原则:按照设计要求,对管道尺寸进行准确控制,尺寸偏差应符合相关标准。
2. 接头和焊缝的质量控制原则:接头和焊缝的加工和连接质量应符合相关标准和技术要求,确保不发生泄漏或开裂等问题。
3. 支承原则:管道的支承应满足载荷承受能力,支承点应合理设置,避免管道产生振动和变形。
4. 绝热隔热原则:根据工艺需要,对管道进行绝热隔热处理,减少能量损失,保持介质温度稳定。
5. 清洗和气密性测试原则:在安装完成后,对管道进行清洗和气密性测试,确保无杂质和泄漏存在。
6. 安全防护原则:在管道布置和安装过程中,应根据工艺特点和危险性,设置相应的安全设施和防护措施。
三、其他注意事项:1. 管道走向应简洁明了,避免混乱和交叉,方便操作和维护。
2. 管道应具备一定的坡度,以便于排放积液和维持流量。
3. 不同介质的管道应根据其特性选择对应的材质,并根据介质的特性选择合适的材料和内衬材料。
4. 在管道布置和安装中,应考虑到介质的流动速度、压力损失、流体和管道材料的相容性等因素。
5. 对于特殊介质的管道,应按照专业要求设计和安装,确保安全和可靠。
总结起来,化工管路的布置与安装原则包括经济性、安全性、可操作性、管路容量、温度控制、弯头设计等;安装原则包括尺寸偏差控制、接头和焊缝质量、支承控制等。
第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求,使管道便于安装、操作及维修,另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》(国际通用设计体制和方法)的要求,化工装置管道布置设计的图样包括:管道布置图、管道轴测图、管口方位图、管架图与管件图,本章将分别介绍这五种图样。
10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图),主要用于表达车间或装置内管道的空间位置、尺寸规格,以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出,管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制,包括平面图和剖视图,用以表达整个车间(装置)建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998(国际通用设计体制和方法)《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定:⑴图线宽度(HG 20549.1—1998),见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例(HG/T 20549.2-1998第2章),见本章附录二。
⑶管道布置图中有关设备布置内容的绘制,应符合“化工装置设备布置设计内容和深度规定”(HG 20546.1第六章),见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”(HG 20546.1第四章),见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1.图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0,比较简单的也可采用Al 或A2。
石油化工管道布置设计规范一石油化工管道布置设计一般规定1.管道布置设计应符合管道及仪表流程图的要求;2.管道布置应统筹规划,做到安全可靠、经济合理、满足施工、操作、维修等方面的要求,并力求整齐美观;3.对于需要分期施工的工程,其管道的布置设计应统一规划,力求做到施工、生产、维修互不影响;4.永久性的工艺、热力管道不得穿越工厂的发展用地;5.在确定进出装置(单元)的管道的方位与敷设方式时,应做到内外协调;6.厂区内的全厂性管道的敷设,应与厂区的装置(单元)、道路、建筑物、构筑物等协调,避免管道包围装置(单元),减少管道与铁路、道路的交叉;7.管道应架空或地上敷设;如确有需要,可埋地或敷设在管沟内;8.管道宜集中成排布置,地上管道应敷设在管架或者管墩上;9.在管架或者管墩上(包含穿越涵洞)应留有10%~30%的空位,并考虑其荷重;装置主管廊架宜留有10%~20%的空位,并考虑其荷重;10.全厂性管架或者管墩上(包含穿越涵洞)应留有10%~30%的空位,并考虑其荷重;装置主管廊架宜留有10%~20%的空位,并考虑其荷重;11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置,应符合设备布置设计的要求;12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39的要求;13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行;14.管道布置应使管道系统具有必要的柔性;在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的情况下,应使管道最短,组成件最少;15.应在管道规划的同时考虑其支撑点设置;宜利用管道的自然形状达到自行补偿;16.管道系统应有正确和可靠地支撑,不应发生管道与其支撑件脱离、管道扭曲、下垂或立管不垂直的现象;17.管道布置宜做到“步步高”或“步步低”,减少气袋或液袋;否则应根据操作、检修要求设置放空、放净;管道布置应减少“盲肠”;18.气液两相流的管道由一路分为两路或多路时,管道布置应考虑对称性或满足管道及仪表流出图要求;19.管道除与阀门、仪表、设备等要用法兰或螺纹连接者外,应采用焊接连接;下列情况应考虑法兰、螺纹或者其他可拆卸的场合;1)因检修、清洗、吹哨需拆卸的场合;2)衬里管道或者夹套管道;3)管道由两段异种材料组成且不宜用焊接连接者;4)焊缝现场热处理有困难的管道连接点;5)公称直径小于或等于100的镀锌管道;6)设置盲板或“8”字盲板的位置。

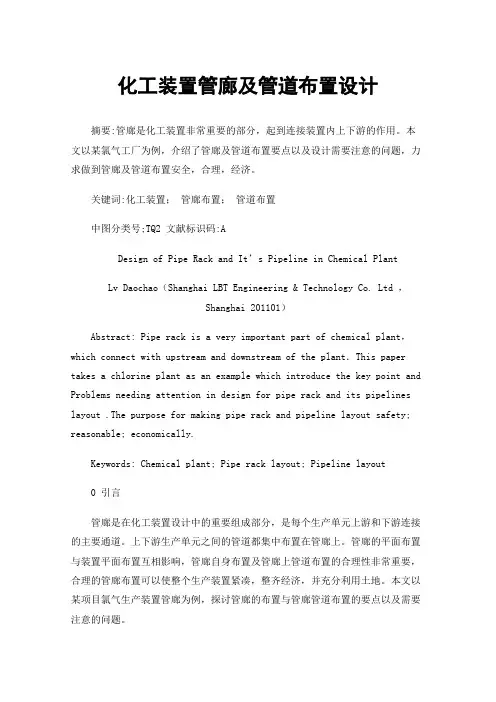

化工装置管廊及管道布置设计摘要:管廊是化工装置非常重要的部分,起到连接装置内上下游的作用。
本文以某氯气工厂为例,介绍了管廊及管道布置要点以及设计需要注意的问题,力求做到管廊及管道布置安全,合理,经济。
关键词:化工装置;管廊布置;管道布置中图分类号;TQ2 文献标识码:ADesign of Pipe Rack and It’s Pipeline in Chemical PlantLv Daochao(Shanghai LBT Engineering & Technology Co. Ltd ,Shanghai 201101)Abstract: Pipe rack is a very important part of chemical plant,which connect with upstream and downstream of the plant.This paper takes a chlorine plant as an example which introduce the key point and Problems needing attention in design for pipe rack and its pipelines layout .The purpose for making pipe rack and pipeline layout safety; reasonable; economically.Keywords: Chemical plant; Pipe rack layout; Pipeline layout0 引言管廊是在化工装置设计中的重要组成部分,是每个生产单元上游和下游连接的主要通道。
上下游生产单元之间的管道都集中布置在管廊上。
管廊的平面布置与装置平面布置互相影响,管廊自身布置及管廊上管道布置的合理性非常重要,合理的管廊布置可以使整个生产装置紧凑,整齐经济,并充分利用土地。
第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID,带控制点的工艺流程图)、设备布置图及有关的土建,仪表,电气,机泵等方面的图纸和资料为依据,对管道进行合理的布置设计,绘制出管道布置图。
管道布置图的设计首先应满足工艺要求,便于安装,操作及维修,并要合理,整齐,美观。
管道布置图在化工设备进行最后安装阶段具有重要的意义。
好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义,加快施工进程,同时也杜绝诸如将测量孔安放在光线不好的场合,或者将阀门的安装的方位朝向墙面,使之很难操作。
位置设备。
因此,在各种化工工程具体施工前,必须绘制好详细的管道布置。
管道布置图的绘制工作非常繁重,同时对时间的要求也较紧,另外,在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况,需要及时更新管道布置图。
这时,如果采用计算机绘图,就可以充分发挥计算机快速、易修改的特点,及时提供更新后的管道布置图。
在本章中,我们将对管道布置图的基础知识作一个大致的介绍,着重在如何利用计算机绘制管道布置图,我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍,对于整体图主要在于其绘制思路上,希望读者在学习本章内容的同时,参考有关化工管道布置的书籍,以便于对本章内容的理解。
本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中,都需要绘制的平面设计图.此图是一种综合性的条件图,它包括最后设计所需的一切内容,如:主要管道走向;容器支座、平台、,梯子、栏杆的位置和尺寸;电缆托架和电缆沟的走向;基础建筑物、构筑物的外形;吊车梁、吊杆、吊钩的位置和起重能力;主要管架的位置、管口,支架,人孔,手孔,吊耳,铭牌方位;公用物料站、空调设设施、排水地漏等。
⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样,又称管道配管图或安装图。
第七章管道布置7.1 设计依据《化工装置管道布置设计规定》 HG/T 20549《化工装置管道材料设计规定》 HG/T 20646《管道仪表流程图设计规定》 HG 20559-93《石油化工给水排水管道设计规范》 SH3034《石油化工管道布置设计通则》 SH3011《石油化工设备和管道隔热技术规范》 SH30107.2 管道直径的计算管道直径采用以下公式计算:d=式中:d—管道直径,mm;V—流体流量,3m s;u—流体流速,m h;各种条件下的各种介质常用流速可查取相关参考值。
7.3管道布置设计7.3.1 管道设计一般原则1)管道布置设计应符合管道以及仪表流程图的要求。
2)管道布置应统筹规划,做到安全可靠、经济合理、满足施工、操作、维修等方面。
3)输送介质对距离、角度、高度等有特殊要求的管道以及大管径的布置,应符合设备布置设计的要求。
4)管道布置不应妨碍设备,机泵及其内部构件的安装、检修和消防车的通行。
5)管道布置应使管道系统拥有必要的柔性,在保证管道柔性及管道对设备、泵管口作用力和力矩不超过允许值的情况下,应使管道最短,组件最少。
6)应在管道规划的同时考虑其支撑点设置,宜利用管道的自然状态达到自行补偿。
7)管道布置宜做到“步步高”或“步步低”,减少“气袋”或“液贷”,否则应根据操作、检修要求放置放空、放净。
管道布置应减少“盲肠”。
8)气液两相流的管道由一路分为两路或多路时,管道布置应考虑其对称性或满足管道及仪表流程图的要求。
9)管道除与阀门、仪表、设备等需要用法兰或螺纹连接外,应采用焊接连接。
10)蒸汽管道或可凝性气体管道的管道宜从主管的上相接,蒸汽冷凝液支管应从收回总管的上方接入。
11)布置固体物料或含固体物料的管道时,应使管道尽可能的短,少拐弯路和不出现死角。
12)不应在振动的管道上弯矩大的部位设置分支管。
13)在易产生振动的管道的转弯处,应采用弯曲半径不小于1.5倍公称直径的弯头。
分支管宜顺介质流向斜接。
化工企业管道布置规范要求一、管道等级分界由于设计温度和压力以及介质性质的改变引起管系管道等级或管道材质的改变,管道等级分界就是用来表达这种改变介面的位置。
A、B、C三种情况通常材料相同只是管道等级不一样,分界点处的法兰、紧固件和垫片,按高等级选用即可。
D种情况则材料通常有变化,法兰的压力等级按高等级选用,法兰、紧固件和垫片的材质按低等级选用。
二、管道的吹扫管道吹扫有固定和半固定两种方式,一般都表示在P&ID上。
当P&ID上无表示时,应符合下列规定。
①一般工艺管道的固定吹扫接管方式如下图所示。
②半固定式吹扫接管视介质情况而定。
剧毒、液化烃类采用双阀如图4.2.2-2A、C,一般介质用单阀如图4.2.2-2B、D.三、排液与放气工艺过程需要的管道排液与放气应按P&ID的要求进行安装,但管道布置中不可避免的液袋和气袋,应按下述要求设置排液口和放气口。
长BOSS均按L=120mm计。
