三面投影图的绘制于识读

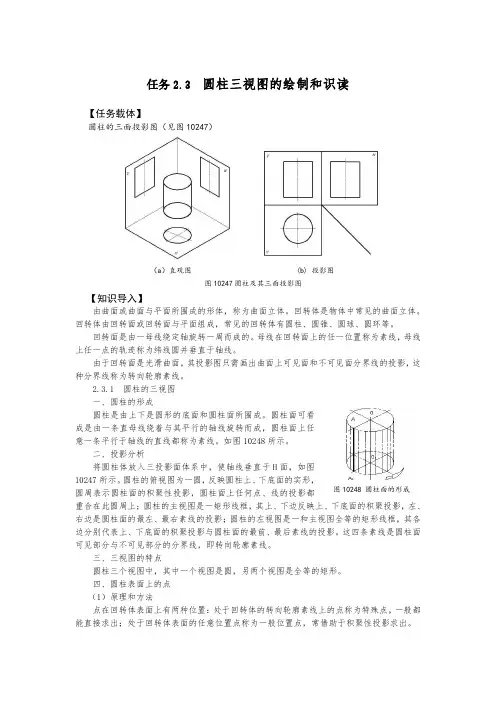

任务2.3圆柱三视图的绘制和识读【任务载体】圆柱的三面投影图（见图10247）【知识导入】由曲面或曲面与平面所围成的形体，称为曲面立体。

回转体是物体中常见的曲面立体。

回转体由回转面或回转面与平面组成，常见的回转体有圆柱、圆锥、圆球、圆环等。

回转面是由一母线绕定轴旋转一周而成的。

母线在回转面上的任一位置称为素线，母线上任一点的轨迹称为纬线圆并垂直于轴线。

由于回转面是光滑曲面，其投影图只需画出曲面上可见面和不可见面分界线的投影，这种分界线称为转向轮廓素线。

2.3.1圆柱的三视图一、圆柱的形成圆柱是由上下是圆形的底面和圆柱面所围成。

圆柱面可看成是由一条直母线绕着与其平行的轴线旋转而成，圆柱面上任意一条平行于轴线的直线都称为素线。

如图10248所示。

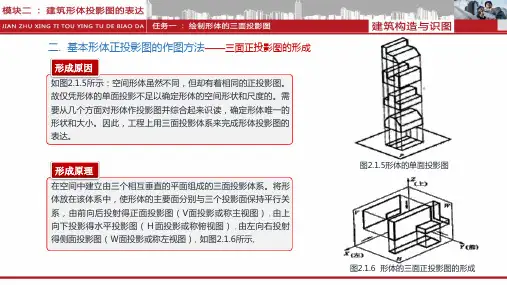

二、投影分析将圆柱体放入三投影面体系中，使轴线垂直于H 面，如图10247所示。

圆柱的俯视图为一圆，反映圆柱上、下底面的实形，圆周表示圆柱面的积聚性投影，圆柱面上任何点、线的投影都重合在此圆周上；圆柱的主视图是一矩形线框，其上、下边反映上、下底面的积聚投影，左、右边是圆柱面的最左、最右素线的投影；圆柱的左视图是一和主视图全等的矩形线框，其各边分别代表上、下底面的积聚投影与圆柱面的最前、最后素线的投影。

这四条素线是圆柱面可见部分与不可见部分的分界线，即转向轮廓素线。

三、三视图的特点圆柱三个视图中，其中一个视图是圆，另两个视图是全等的矩形。

四、圆柱表面上的点（1）原理和方法点在回转体表面上有两种位置：处于回转体的转向轮廓素线上的点称为特殊点，一般都能直接求出；处于回转体表面的任意位置点称为一般位置点，常借助于积聚性投影求出。

（a）直观图(b)投影图图10247圆柱及其三面投影图图10248圆柱面的形成（2）圆柱表面上点的可见性判断原则若点所在表面的投影可见，则点的同面投影也可见；反之为不可见。

对不可见的点的投影，需加圆括号表示。

在平面积聚投影上的点的投影，可以不必判别其可见性。

教学过程一、布置绘图任务1．班级各小组下发绘图任务书。

2．各小组拆解齿轮式机油泵，小组成员查阅相关资料认识齿轮泵各部件并了解其工作原理。

各小组穿插、讨论解决存在问题二、新课引入如果要通过图形反映机油泵从动轴、钢球、销、轴衬的形状结构，图形应该怎样绘制，需要掌握什么知识？提问与思考：请同学们看下面几个常见的自然现象,考虑它们是怎样得到的?同学观看图片这种现象称为是投影投影是光线(投射线)通过物体,向选定的面(投影面)投射,并在该面上得到图形的方法.三、新课讲解第一节投影的基本知识一、投影的概念投影——空间物体在光线的照射下，在地上或墙上产生的影子，这种现象叫做投影。

投影法——在投影面上作出物体投影的方法称为投影法二、投影法的种类1．中心投影法：特性：投影大小与物体和投影面之间距离有关。

同学观看图片：结论：从图中可以看出，空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线．中心投影后的图形与原图形相比，虽然改变很多，但直观性强，看起来与人的视觉效果一致，最象原来的物体．所以在绘画时，经常使用这种方法，但在立体几何中很少用中心投影原理来画图．2．平行投影法1）正投影法特性：投影大小与物体和投影面之间距离无关2）斜投影法：投影线倾斜于投影面。

提问：观察正投影法、斜投影法与中心投影法得到的得到的投影与原物体比较有什么特点。

结论：正投影能正确的表达物体的真实形状和大小，作图比较方便，在作图中应用最广泛．斜投影在实际中用的比较少，其特点是直观性强，但作图比较麻烦，也不能反映物体的真实形状，在作图中只是作为一种辅助图样。

小结：中心投影：投影线汇交于一点平行投影法：（1）斜投影法：投影线互相平行但与投影面倾斜（2）正投影法：投影线互相平行并且与投影面垂直(本节主要学习利用正投影绘制空间图形的三视图,并能根据所给的三视图了解该空间图形的基本特征)三、正投影法的主要特性1．点的投影：点的投影仍是一点。

《建筑识图》课程标准一、课程名称建筑识图。

二、对象三年制中职建筑工程专业学生。

三、课时144课时。

四、学分8学分。

五、课程目标本课程是中等职业学校建筑专业的一门专业核心课程。

通过本课程的学习，使学生具备识读中等复杂程度的建筑图样和绘制简单建筑图样的能力，具备一定的空间想象和形象思维能力，为其他专业课程的学习和从事建筑技术工作打好基础。

●能选择合适的绘图工具，识图并绘制中等复杂程度的投影图。

●掌握GB/T50001-2001制图标准的各项目技术要求。

●能熟练绘制三面投影图、剖断面图和轴测投影图。

●能独立地、较熟练地完成一般建筑施工图的绘制。

●会识读建筑施工图中的图示内容和有关技术节点图样。

●能识图、绘制建筑结构施工图及节点详图。

六、课程内容纲要项目一初识建筑工程图样教学目标1．识读建筑工程图纸的大小和尺寸要求。

2．理解工程图样的比例。

3．了解建筑工程图样的分类、次序。

4．了解制图的工具、用品及其作用。

模块一工程图样信息说明（一）任务内容了解建筑工程图样设计要求和设计意图。

（二）实践知识建筑工程图纸的设计程序识读建筑工程施工图并以文字形式说明图中的相关专业信息（三）理论知识1．建筑工程图纸的标准2．幅面、图框、标题栏、图名、比例等标准（四）拓展知识建筑工程图纸的图示内容。

模块二制图工具和用品使用（一）任务内容1．画等分线段，楼梯剖面图、平面图2．画圆内接正三、四、五、六边形（二）实践知识绘制建筑工程图样的工具及用品的使用（三）理论知识绘图工具与用品的作用与方法（四）拓展知识画圆内接五角星、任意正多边形作图方法项目二绘制图框线和标题栏教学目标1．识记各类图纸的幅面和图框的大小。

2．知道幅面线和图框线的大小对应关系。

3．理解幅面线和图框线的线型要求。
