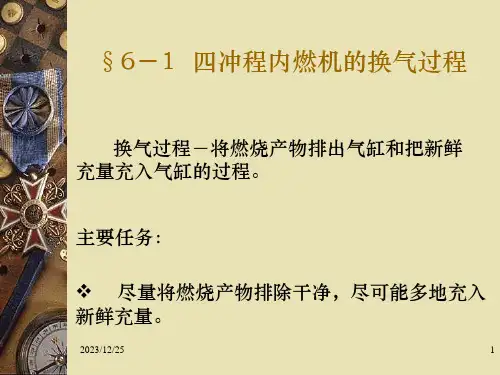

内燃机的换气过程内燃机的换气过程是内燃机排出本循环的已燃气体和为下一循环吸入新鲜充量(空气或可燃混合气)的进排气过程,它是工作循环得以周而复始不断进行的保证.对四冲程内燃机而言,换气过程是指从排气门开启到进气门关闭的整个过程。
对大部分二冲程内燃机而言,换气过程即为从排气口打开到关闭的整个过程.在内燃机换气过程中,有时为了控制内燃机的NO x有害排放,还需要进行排气再循环(可分为外部ECR和内部EGR)。
内燃机采用增压技术可以提高进气密度,从而提高发动机的功率,并改善经济性和排放[1]。

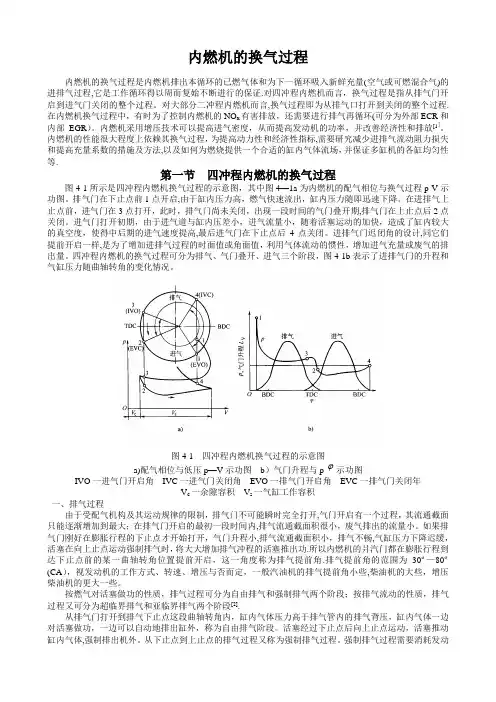

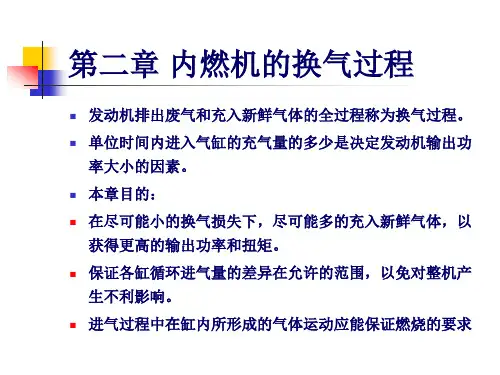

内燃机的性能很大程度上依赖其换气过程,为提高动力性和经济性指标,需要研究减少进排气流动阻力损失和提高充量系数的措施及方法,以及如何为燃烧提供一个合适的缸内气体流场,并保证多缸机的各缸均匀性等.第一节四冲程内燃机的换气过程图4-1所示是四冲程内燃机换气过程的示意图,其中图4—1a为内燃机的配气相位与换气过程p-V示功图。
排气门在下止点前1点开启,由于缸内压力高,燃气快速流出,缸内压力随即迅速下降。
在进排气上止点前,进气门在3点打开,此时,排气门尚未关闭,出现一段时间的气门叠开期,排气门在上止点后2点关闭。
进气门打开初期,由于进气道与缸内压差小,进气流量小,随着活塞运动的加快,造成了缸内较大的真空度,使得中后期的进气速度提高,最后进气门在下止点后4点关闭。
进排气门迟闭角的设计,同它们提前开启一样,是为了增加进排气过程的时面值或角面值,利用气体流动的惯性,增加进气充量或废气的排出量。
四冲程内燃机的换气过程可分为排气、气门叠开、进气三个阶段,图4-1b表示了进排气门的升程和气缸压力随曲轴转角的变化情况。
图4-1 四冲程内燃机换气过程的示意图a)配气相位与低压p—V示功图b)气门升程与p- 示功图IVO一进气门开启角IVC一进气门关闭角EVO一排气门开启角EVC一排气门关闭年V c一余隙容积V s一气缸工作容积一、排气过程由于受配气机构及其运动规律的限制,排气门不可能瞬时完全打开,气门开启有一个过程,其流通截面只能逐渐增加到最大;在排气门开启的最初一段时间内,排气流通截面积很小,废气排出的流量小。

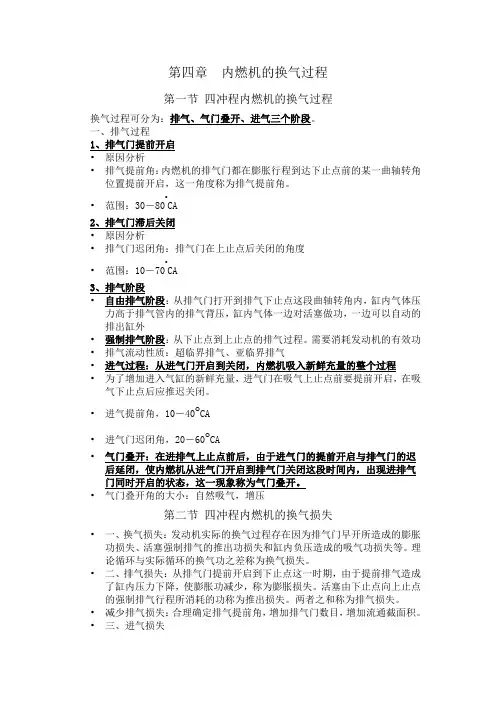

第四章内燃机的换气过程第一节四冲程内燃机的换气过程换气过程可分为:排气、气门叠开、进气三个阶段。
一、排气过程1、排气门提前开启•原因分析•排气提前角:内燃机的排气门都在膨胀行程到达下止点前的某一曲轴转角位置提前开启,这一角度称为排气提前角。
•范围:30-80o CA2、排气门滞后关闭•原因分析•排气门迟闭角:排气门在上止点后关闭的角度•范围:10-70o CA3、排气阶段•自由排气阶段:从排气门打开到排气下止点这段曲轴转角内,缸内气体压力高于排气管内的排气背压,缸内气体一边对活塞做功,一边可以自动的排出缸外•强制排气阶段:从下止点到上止点的排气过程。
需要消耗发动机的有效功•排气流动性质:超临界排气、亚临界排气•进气过程:从进气门开启到关闭,内燃机吸入新鲜充量的整个过程•为了增加进入气缸的新鲜充量,进气门在吸气上止点前要提前开启,在吸气下止点后应推迟关闭。
•进气提前角,10-40o CA•进气门迟闭角,20-60o CA•气门叠开:在进排气上止点前后,由于进气门的提前开启与排气门的迟后延闭,使内燃机从进气门开启到排气门关闭这段时间内,出现进排气门同时开启的状态,这一现象称为气门叠开。
•气门叠开角的大小:自然吸气,增压第二节四冲程内燃机的换气损失•一、换气损失:发动机实际的换气过程存在因为排气门早开所造成的膨胀功损失、活塞强制排气的推出功损失和缸内负压造成的吸气功损失等。
理论循环与实际循环的换气功之差称为换气损失。
•二、排气损失:从排气门提前开启到下止点这一时期,由于提前排气造成了缸内压力下降,使膨胀功减少,称为膨胀损失。
活塞由下止点向上止点的强制排气行程所消耗的功称为推出损失。
两者之和称为排气损失。
•减少排气损失:合理确定排气提前角,增加排气门数目,增加流通截面积。
•三、进气损失•与理论循环相比,内燃机在进气过程中所造成的功的减少称为进气损失。
•进气过程耗功,影响发动机的充量系数第三节提高内燃机充量系数的措施一、四冲程内燃机的充量系数•定义:内燃机每循环实际吸入气缸的新鲜充量与以进气管内状态充满气缸工作容积的理论充量之比。
发动机原理发动机的换气过程发动机的换气过程是指在内燃机的工作循环中,利用活塞一上一下的往复运动,通过进气、压缩、燃烧和排气四个过程,完成混合气体的吸入、压缩和燃烧排出废气的过程。
下面我们将详细阐述发动机的换气过程,包括四个过程的具体操作:1. 进气过程(Induction Process)进气过程是指活塞内运动时,下行的活塞在气门开启的情况下,通过诱导系统将混合气体吸入燃烧室的过程。
进气过程中,活塞下行,曲轴带动气门运动机构打开进气气门(一般为吸气门),同时缸内压力降低,外界气体通过进气道和空气滤清器进入缸内,与燃油形成可燃混合物。
压缩过程是指活塞内运动时,上行的活塞在气门关闭的情况下,将混合气体压缩至高压的过程。
压缩过程中,活塞上行,压缩混合气体使其体积减小,从而增大混合气体的压力和密度。
这个过程中,活塞上方的火花塞会产生高压电火花,将压缩的混合气体点燃,形成爆震燃烧。
燃烧过程是指在压缩后的混合气体中,由于点燃火花的作用,混合气体发生爆炸燃烧所产生的高温高压气体。
燃烧过程中,经过压缩后的混合气体在火花塞的火花点燃下,迅速发生燃烧,产生高温和高压气体。
高温气体的体积膨胀迅速,推动活塞下行,同时驱动曲轴旋转,在连杆机构的作用下将活塞机械能转化为输出功。
4. 排气过程(Exhaust Process)排气过程是指活塞向上运动时,废气在气门开启的情况下,从燃烧室中排出的过程。
排气过程中,活塞上行,鞘管运动机构打开排气气门,废气被排出燃烧室,通过排气系统最终排出发动机。
总结:发动机的换气过程是通过进气、压缩、燃烧和排气过程,将可燃混合物吸入、压缩、燃烧、排出的过程。
进气过程中,混合气体通过进气道进入缸内;压缩过程中,混合气体被压缩至高压;燃烧过程中,可燃混合物被点燃形成高压气体;排气过程中,废气通过排气系统排出发动机。
通过这一连续的工作过程,发动机将化学能转化为机械能,推动车辆的运动。
