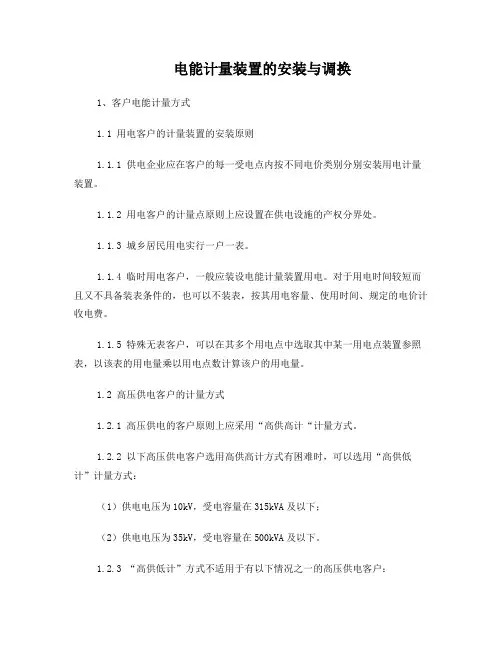

电能计量装置的安装与调换1、客户电能计量方式1.1 用电客户的计量装置的安装原则1.1.1 供电企业应在客户的每一受电点内按不同电价类别分别安装用电计量装置。
1.1.2 用电客户的计量点原则上应设置在供电设施的产权分界处。
1.1.3 城乡居民用电实行一户一表。
1.1.4 临时用电客户，一般应装设电能计量装置用电。
对于用电时间较短而且又不具备装表条件的，也可以不装表，按其用电容量、使用时间、规定的电价计收电费。
1.1.5 特殊无表客户，可以在其多个用电点中选取其中某一用电点装置参照表，以该表的用电量乘以用电点数计算该户的用电量。
1.2 高压供电客户的计量方式1.2.1 高压供电的客户原则上应采用“高供高计“计量方式。
1.2.2 以下高压供电客户选用高供高计方式有困难时，可以选用“高供低计”计量方式：（1）供电电压为10kV，受电容量在315kV A及以下；（2）供电电压为35kV，受电容量在500kV A及以下。
1.2.3 “高供低计”方式不适用于有以下情况之一的高压供电客户：（1）有二台及以上台数变压器变电的客户；（2）主变为三线圈变压器变电的客户；（3）供电电压为110kV及以上的客户。
1.3 低压供电客户的计量方式采用“低供低计”计量方式1.4 计量点的选择1.4.1 高压供电客户的计量点，原则上应选在高压电源资产分界点附近；专线供电客户，其计量点选在专线的始端，即供电企业变电所客户专线间隔，但是当有其他技术上的原因，其计量点不能选在专线的始端时，可征得客户的同意后，安装在专线未端，即客户变电所的进线间隔，但在计算客户的有、无功电量及最大需量时应加上专线的线损电量及需量。
并作如下规定：（1）专线客户的计量点，可选在专线始端计量点1，也允许选在专线未端计量点2，但不准选在变压器低压侧，即“高供低计”量电方式。
见图1-1-1图1-1-1（2）35kV非专线受电的高压客户，计量点应选在高压进户处，见图1-1-2。
图1-1-2（3）10kV非专线受电容量在315kV A以上的高压客户，计量点应选在高压进户处，见图1-1-3。
图1-1-3（4）10kV非专线受电容量在315kV A及以下的高压客户，计量点可选在主变低压侧，见图1-1-4图1-1-41.4.2 多电源高压供电客户，在每一电源的资产分界处上设计量点。
（1）专线客户见图1-2-1图1-2-1（2）非专线客户见图1-2-2图1-2-2（3）专线与非专混合客户见图1-2-3-a或图1-2-3-b图1-2-3-a图1-2-3-b1.4.3低压客户的计量点，应选在低压电源进户点附近，见图1-3图1-31.5 对计量装置配套设备的要求1.2.1 居民客户的电能表必须安装在专用计量箱内。
根据住宅的实际情况配置电能计量专用箱（简称计量箱）。
（1）10kV供电低压配电居民客户可在低压进户处装设计量箱。
（2）低压居民客户（高层）可分层装设计量箱。
（3）低压居民客户（小高层）可在底层电表间集中装设计量箱。
（4）低压居民客户（公寓）在各单元的楼道底层装置计量箱。
（5）零星居民客户可装设户外计量箱。
（6）计量箱中的容积应能安装若干只电能表外，还能装设有总进线闸刀(熔断器)和分路出线断路器，其中分路出线断路器不准与电能表共用一仓。
计量箱根据所装的电能表的数量分成若干类型，成套居民住宅小区（含高层、小高层建筑）的计量箱可为嵌入式并可封印。
计量箱规格型式由市（地）电力（电业）局审定，报省公司备案。
1.2.2 非居客户根据其供电电压、受电容量按以下规定配置计量柜（箱）（1）低压非居客户应在产权分界处（即进户线或进户电缆末端）装设专用计量柜（箱）（2）供电电压为10kV受电容量在315kV A及以下客户可在变压器低压侧装设专用计量柜（箱）（3）供电电压为10kV的客户，受电容量在500kV A及以上的，应在10kV进户处装设专用计量柜；受电容量在500kV A以下的，315kV A 以上的应在高压侧装设组合式互感器，电能表装在温差变化小、易抄表之处，并有可封印的表箱保护，组合式互感器至电能表间的二次线应用钢管保护。
（4）供电电压为35kV受电容量在500kV A及以下客户，应装设专用计量柜。
（5）供电电压为35kV受电容量在500kV A以上的客户，如采用35kV 户外配电时，应装设专用计量电流互感器和专用电压互感器二次连结线（即直接从电压互感器的出口端子箱里接出至电能表），不允许装设隔离开关的辅助接点，不得与保护、测量回路共用。
电能表应装设在专用的计量柜（箱）内。
（6）供电电压为35kV受电容量在500kV A以上客户，如采用35kV户内配电时，应装设与客户配电设施相一致专用计量柜。
（7）供电电压在110kV及以上户外配电的客户采用专用电流互感器和专用电压互感器二次连结线（即直接从电压互感器的出口端子箱里接出至电能表），有独立的熔断器保护但不允许装设隔离开关的辅助接点，不得与保护、测量回路共用。
电能表应装设在专用的计量柜内。
2 电能表与互感器的安装或调换。
2.1 居民客户的电能计量装置的安装。
2.1.1 装接部门负责人在新装居民客户检验之后，根据营销系统的流程要求每天下班前对次日的装接工作派工。
2.1.2 装接人员在接到流程的装接指令后，打印《电能计量装接单》。
2.1.3 外出装接工作至少二人为一组其中一人为负责人。
2.1.4 装接人员凭《电能计量装接单》到二（三）级表库领表。
2.1.5 居民住宅小区（包括高层、小高层建筑）多户装表应遵守以下规定：（1）嵌入式计量箱应在住宅小区基建后期按装在指定的位置，确保电能表安装高度在0.8m--1.8m (表水平中心线距地面尺寸)。
（2）连接电能表的导线应采用BV型铜芯线。
标定电流为5(20)A电能表连接线宜采用BV-10mm2的导线，标定电流为10(40)A电能表连接线宜采用BV-16mm2的导线。
（3）计量箱内，电能表下端应加有回路名称的标签，三相电能表相距的最小距离应大于80mm，单相电能表相距的最小距离为30mm，电能表与屏边的最小距离应大于40mm。
电能表安装必须垂直牢固，表中心线向各方向的倾斜不大于1〇。
（4）计量箱中应设有总进线闸刀(熔断器)、分户出线断路器。
总进线闸刀(熔断器)应和电能表共同安装在同一计量仓内，并能加封。
分路出线断路器应单独设置一仓，不得与电能表仓合用。
（5）工作完毕后装接负责人应对所安装的电能计量装置进行逐一检查（特别要核对电能表下端回路名称的标签与实际情况是否相符）。
三相表还应测定相序为顺相序。
然后指定小组成员对所安装的电能表的接线盒进行封印，完毕后清理工作场所。
（6）装接负责人应陪同客户现场负责人验收，客户现场负责人如无意见，装接负责人将计量箱的门加封印，再请客户现场负责人在《电能计量装接单》上签字。
2.1.6 零星居民住宅的电能表宜安装在室外的计量箱内。
电能表安装高度宜在1.8m 左右(表水平中心线距地面尺寸)。
接入计量箱的连结导线应由硬塑管保护。
2.1.7 安装完工后，装接负责人通电检查客户用电是否正常。
感应式电能表，还应检查电能表有否潜动，有否停走。
如无问题，应指定成员对电能表接线盒封印，请客户检查并在《电能计量装接单》上签字，当着客户的面对计量箱加封印。
2.1.8 所有封印都应正确记录在《电能计量装接单》或封印单上。
2.1.9 装接小组返回自己的单位后应立即将装接信息及封印信息输入营销系统，将流程发至下一岗位。
2.2 非居客户的电能计量装置的安装2.2.1 装接部门负责人在新的非居客户检验之后，根据营销系统的流程要求每天下班前对次日的装接工作派工。
2.2.2 装接人员在接到流程的装接指令后，打印《电能计量装接单》。
2.2.3 外出装接工作至少二人为一组其中一人为负责人。
2.2.4 装接人员凭《电能计量装接单》到二｛三｝级表库领表（包括电能表与低压电流互感器）。
2.2.5 低压非居客户装表应遵守以下规定：（1）容量在50kV A及以下的可以选用计量箱，容量在50kV A以上选用低压计量柜。
低压计量柜根据设计图纸（经审图通过）预先由客户安装。
如选用计量箱时，应安装在进户线附近坚固的建筑物上。
进户线穿墙及至低压计量柜（计量箱）的导线应用硬塑管保护，或选用钢铠甲电缆。
所选的硬塑管直径要足够大，保证穿过该硬塑管的所有导线的截面之和（包括绝缘包皮的截面）要小于硬塑管截面的40%。
（2）计量柜(箱)中应设有总进线闸刀(熔断器)、出线断路器。
总进线闸刀(熔断器)应和电能表共同安装在同一计量仓内，并能加封。
出线断路器应单独设置一仓，不得与电能表仓合用。
（3）直接接入式电能表应采用多股铜芯绝缘导线，导线截面积应根据额定的正常负荷电流按下表（铜芯绝缘导线截面表）选择。
同时所选导线截面积必须小于端钮盒接线孔。
铜芯绝缘导线截面表负荷电流（A）铜芯绝缘导线截面mm2I＜20 4.020≤I＜40 6.040≤I＜60 7*1.560≤I＜80 7*2.580≤I＜100 7*4.0（4）电流互感器的二次接线应采用分相接线方式，即其3台电流互感器二次绕组与电能表之间宜采用六线连接。
电压、电流回路各相导线应分别采用黄、绿、红色线，中性线应采用黑色线或蓝色线。
（5）电压、电流回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序(即黄、绿、红色线为自左向右或自上向下)排列。
互感器二次回路应安装联合接线盒，便于实负荷校表和带电换表。
互感器从输出端子直接接至联合接线盒和电能表，中间不得有任何辅助接点、接头或其他连接端子。
（6）互感器二次回路的连接导线应采用BV型铜芯线，对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。
对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5mm2。
2.2.6 高压大客户的电能计量装置现场安装应遵守以下规定：（1）高压计量柜由客户根据设计图纸（经审图通过）在装表前与其他配电设备一起安装，柜内电压、电流互感器可先于电能表安装。
（2）互感器二次回路的连接导线应采用BV型铜芯线。
对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。
对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5mm2。
互感器二次回路应安装联合接线盒，便于实负荷校表和带电换表。
互感器从输出端子直接接至联合接线盒和电能表，中间不得有任何辅助接点、接头或其他连接端子。
（3）电压、电流回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序(即黄、绿、红色线为自左向右或自上向下)排列。
互感器二次回路应安装联合接线盒，便于现场校验和带电换表。
（4）电能表安装时必须校对二次导线，要求电压回路为顺相序，电流回路相位要正确。
