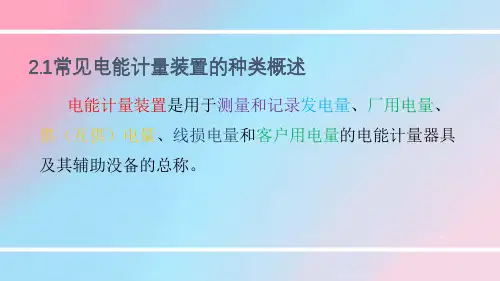

常见电能计量装置的种类概述-完整版PPT课件

2.和记录发电量、厂用电量、供（互供）电量、线损电量和客户用电量的电能计量器具及其辅助没备的总称。
图2.1电能计量装置组成
电能计量装置的种类很多，实际工作中经常遇到的有以下几种： (1)大多数的电能计量装置仅仅只有一只电能表； (2)除电能表外还有电流互感器及其计量二次回路； (3)包含有电能表，电压、电流互感器及其计量二次回路； (4)电能计量柜或电能计量箱。
解决计量二次回路电压降过大的方法：
增加导线截面
采用低功耗电能表
缩短电压互感器与电能表之间的连线

电能计量技术PPT课件

RL
一、输入变换电路
（二）电压输入变换电路 1．电阻网络
采用电阻网络的最大优点是线性好、成本低，缺点是不能实现电气隔离。
一、输入变换电路
（二）电压输入变换电路 1．电阻网络
实用中，一般采用多级（如3级）分压，以便提高耐压和方便补偿与调试。典型接线如图3-13所示。
一、输入变换电路
2．电压互感器
二、IC卡技术
• IC卡是集成电路卡（Intergrated Circuit Gar d）的简称。它将集成电路镶在塑料卡片上。
由被测量输入回路、测量等部分构成，进行有功或无功电能计量的单元。
一、常用术语
4．费率时段控制单元由费率计度器（含驱动电路）、时间开关及逻辑
电路等构成，进行费率时段电能测量和显示的单元。 5．峰、平、谷电量
电力系统日负荷曲线高峰时段电能量称峰电量，低谷时段的电能量称谷电量，计量峰、谷时段以外的电能量称平电量，三者之和为总电量。
一、单向脉冲式电能表二、双向脉冲式电能表
一、单向脉冲式电能表
单向脉冲式电能表的光电转换器主要包括光电头和光电转换电路两部分。
1．光电头
光电头由发光器件和光敏器件组成。两种典型光电头的安装结构如图3-3所示。图3-3（a）
为穿透式光电头，图3-3（b）是反射式光电头。
一、单向脉冲式电能表
2．光电转换电路
采用互感器的最大优点是可实现一次侧和二次侧的电气隔离，并可提高电能表的抗干扰能力，缺点是成本高。其电路图如图3-14所示。
其数学表达式为u（t）＝KU uU（t）
二、乘法器电路
模拟乘法器是一种完成两个互不相关的模拟信号（如输入电能表内连续变化的电压和电流）进行相乘作用的电子电路，通常具有两个输入端和一个输出端，是一个三端网络，如图3-15所示。理想的乘法器的输出特性方程式可表示为

电能计量装置安装接线规则ppt课件

12
导线应采用单股绝缘铜质线；电压、电流互感器从输出端子直接接至试验接线盒，中间不得有任何辅助接点、接头或其他连接端子。 35kV及以上电压互感器可经端子箱接至试验接线盒。导线留有足够长的裕度。 110kV及以上电压互感器回路中必须加装快速熔断器。
13
经电流互感器接入的低压三相四线电能表，其电压引入线应单独接入，不得与电流线共用，电压引入线的另一端应接在电流互感器一次电源侧，并在电源侧母线上另行引出，禁止在母线连接螺丝处引出。电压引入线与电流互感器一次电源应同时切合。
能表对应相的电流线路连接
4
4、完全星型接法：三相四线电路各相电流互感器
的二次回路，按 Y 形方式连接.
5
5、不完全星型接法三相三线电路两相(一般为U、
W相)电流互感器的二次回路，按V 形方式连接。
6
接线方式
1、低压计量低压供电方式为单相二线者应
安装单相有功电能表
低压供电方式为三相者应安装三相四线有功电能表，有考核功率因数要求者，应加装三相无功电能表。特殊情况亦可安装三只感应式无止逆单相有功电能表
28
直接接入式电能表采用多股绝缘导线，应按表计容量选择。遇若选择的导线过粗时，应采用断股后再接入电能表端钮盒的方式。当导线小于端子孔径较多时，应在接入导线上加扎线后再接入。
29
电能表端钮盒的接线端子，应以 “一孔一线”，“孔线对应”为原则，禁止在电能表端钮盒端子孔内同时连接两根导线。
14
直接接通式电能表
属金属外壳的直接接通式电能表，如装在非金属盘上，外壳必须接地。
直接接通式电能表的导线截面应根据额定的正常负荷电流来选择。所选导线截面必须小于端钮盒接线孔。

《电能计量技术》课件

电能计量技术的发展
现状与发展动态
分析电能计量技术的当前状况和最新发展动态，包括数字化技术和智能电能计量设备的发展。
新技术与新方向
探讨电能计量技术的新技术趋势和发展方向，例如物联网和大数据在电能计量领域的应用。
总结
1 掌握电能计量技术的 2 理解计量误差的来源 3 关注电能计量技术的
基本概念
和度量
计量误差的度量
讲解计量误差的不同度量方式，包括相对误差和绝对误差，在实际应用中的意义和作用。
电能计量技术的应用
在电力系统中的重要作用
探讨电能计量在电力系统中的重要性和价值，以及它在能源管理和费用分摊中的应用。
在电力质量检测中的应用
介绍电能计量技术如何应用于电力质量检测，包括电力质量知识、参数测量和电力质量仪表的应用。
ቤተ መጻሕፍቲ ባይዱ
未来发展
回顾电能计量技术的基本概念和重要性，以及在电力系统中的应用。
总结计量误差的来源和不同的度量方式，提高电能计量的准确度和可靠性。
展望电能计量技术的未来，包括新技术、新方向和行业趋势。
谢谢！
感谢您关注《电能计量技术》PPT课件。如有任何问题或讨论，欢迎交流。

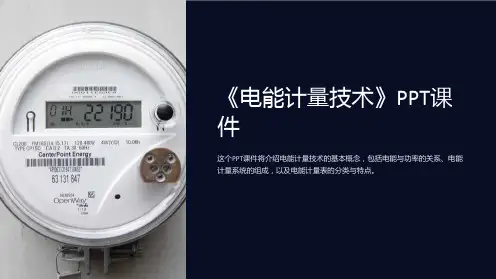

《电能计量技术》PPT课件
这个PPT课件将介绍电能计量技术的基本概念，包括电能与功率的关系、电能计量系统的组成，以及电能计量表的分类与特点。
基本概念
电能与功率的关系
解释电能和功率之间的联系和相互影响。
电能计量系统的组成
介绍电能计量系统的各个组成部分，例如电能计量表、互感器、和电流互感器、电压互感器。
电能计量表的分类与特点
讲解电能计量表的不同分类方式以及其各自的特点，包括表示方法、计量范围和准确度等级。

电能计量装置典型设计PPT课件

11
六、术语和定义
地市级关口计量点
GB/T 156 标准电压 GB 311.1 高压输变电设备的绝缘配合 GB 1404(所有部分) 塑料粉状酚醛模塑料 GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备 GB/T 11021 电气绝缘耐热性分级 JB/T 5895 污秽地区绝缘子: 使用导则 JB/T 5777.3 电力系统二次电路用控制及继电保护屏(柜、台)基本试验方法
DL／T 743—2001 电能量采集终端
DL／T 866—2004 电流互感器和电压互感器选择及计算导则
GB/T 15148-2008 电力负荷管理系统技术规范
DL／T 535-2009 电力负荷管理系统数据传输规约
GB1021-2007 电力互感器
GB／T 17883-1999 1.0S和2.0级静止式交流有功电度表
GB 50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范
DL／T 448—2000 电能计量装置技术管理规程
DL／T 621—1997 交流电气装置的接地
DL／T 719—2000 远动设备及系统第5部分传输规约第102篇电力系统电能累计量传输配套标准
DL／T36—2001 火力发电厂、变电所二次接线设计技术规程
DL／T 5137—2001 电测量及电能计量装置设计技术规程 DL／T 5202—2004 电能计量系统设计技术规程
JB／T 5777.2—2002 电力系统二次回路控制及计量屏(柜、台)通用技术条件
DLGJ 166—2004 电能计量系统设计内容深度规定
8
六、术语和定义
计量点
1、电力客户计量点指供电企业与电力客户间结算电费的电能计量点。

电能计量装置接线检查15页PPT

⑶ 电流接线情况分析
【分析前提条件】
➢ 接入电压 b c a ➢ 相位 105o、 45o ➢ 平均功率因数 0.966(L)
【分析步骤】
U·c
1定电压
2画电压
4定电流
3画电流
U·ac U·a
45° -I·c U·bc
105° -I·a
U·b
一元件 U·bc -I·a 二元件 U·ac -I·c
P′ = 0 不走字
电量计算
抄见电 P倍 T量率 C倍 T （率止度－
10100102000k0W h
0.1 5
实际用更电正量抄系见数电量 3.73220000
7464k7W h
电量计算
差错电实量际用抄电见量电量 7464 27 0000
5464k7W h
结论
44、卓越的人一大优点是：在不利与艰难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
电能计量装置接线检查
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时当勉励，岁月不待人。
电能计量装置接线检查主讲：张冰副教授
四川省电力公司培训中心
课堂授课目录
1 现场案例 2 电能表接线状况分析 3 错误接线更正系数及差错电量退补 4 训练安排
1 案例
一套三相三线制计量装置（有、无功联
合接线，经TV、TA接入）经测试，有功电能
表一、二元件电压、电流间相位差分别为
o
o
105 、 45 ，电压为顺相序，电压端子123对

电能计量装置

故障诊断
⌛️
• 通过观察装置外观、测
量参数等方法，判断装置
是否出现故障
• 利用故障诊断仪器，进
一步确定故障类型和位置
故障预防

• 加强装置的维护管理，
故障处理
提高装置的运行可靠性
• 定期对装置进行性能校
验，提前发现并处理潜在
故障

• 对故障部位进行维修或
更换
• 对装置进行性能校验，
确保装置恢复正常运行
• 提高装置的可靠性，降低故障率
智能化、网络化
• 利用物联网、大数据等技术，实现远程监控、数据分析等功能
• 提高电能计量的智能化水平，降低管理成本
环保、节能
• 采用环保材料，降低装置对环境的影响
• 节能设计，降低电能消耗，提高能源利用效率

⌛️
04
电能计量装置的安装与维护
电能计量装置的安装要求
安装环境
交通运输
• 电能计量装置用于电动汽车的充电结算
• 监测交通运输过程中的电能消耗
• 提高交通运输的智能化水平
02
电能计量装置的技术原理
电能计量装置的工作原理
01
电磁式电能计量装置
• 利用电磁感应原理测量电能
• 通过线圈产生磁场，感应出电动势
• 电动势与电能成正比，通过测量电动势计算电能
02
电子式电能计量装置
• 测量范围广，精度较高
• 抗干扰能力强，适应性强
• 抗电磁干扰能力强，稳定性好
• 抗干扰能力较弱，易受环境因素影
• 功能多样化，可实现多功能测量
• 适用于高压、高温等恶劣环境
响
智能电能计量装置的种类与特点

智能电能表

电能计量装置ppt课件

C.隔离高电压、大电流，保证了人员和仪表的安全。因为抄表人员经常接触的电能表是在互感器的二次回路。正常情况下，二次侧的电压、电流都很小，并且都有一端保安接地，使得人和指示仪表的安全系数大大提高。
•
（3）二次回路的作用
•
电能汁量装置的二次回路包含电压二次回路和电流二次回路。
•
电压二次回路是指电压互感器的二次线圈、电能表的电压线圈以及连
• （5）参比电压：指的是确定电能表有关特性的电压值。三相三线电能表以相数乘以线电压表示，如3×380V；三相四线电能表则以相数乘以相电压／线电压表示，如3×220／380V；单相电能表则以电压线路接线端上的电压表示，如220V。
• （6）额定频率：我国工业频率规定为50Hz。
• （7）电能表常数：指的是电能表计度器的指示数和转盘转数之间的比例常数，用C表示，如C＝7200r/（kW·h），说明转盘转了7200r，计度器的指示数增加1kW·h。（或一度电闪烁多少个脉冲）
• 其中交流电能表主要有以下种类：单相电能表、三相三线电能表、三相四线电能表和最大需量电能表。
• （2）按结构和原理分类：可分为机电式电能表和电子式电能表；
• （3）按用途分类：可分为工业与民用电能表及特殊用途电能表。
5
UPS的基本结构
电能表分类
GYZD01101001
1 电能计量基本知识
• （8）准确度等级，以圆圈中的等级数字表示，无标志时，单相电能表视为 2.0级。
• （9）耐受环境条件的能力，分为P、S、A、B四组。
• （10）条形码，厂家或使用单位的识别标示。
• 通常，电能表的质量是以准确度等级、过负载能力和一次使用寿命等几项指
标为主要标志。

《电能计量装置技术管理规程》DL.T448-2016培训课件

国发【2002】5号文厂网分开、竞价上网、打破垄断、引入竞争
1998年
2015年
1997年
2002年
电力部撤销
《关于进一步深化电力体制改革的
电力工业由经贸委管若干意见（中发〔2015〕9号）文》
第一部分修订说明
1.2电力体制改革的要求
1.背景及任务来源 13
基安全可靠本市场化改革
保民生
电能计量装置技术管理规程
DL/T 448-2016
201流、分享心得
3
第一部分修订说明第二部分前言第三部分正文
4
第一部分修订说明第二部分前言第三部分正文
第一部分修订说明
1.背景及任务来源 2.主要原则和依据 3.历次标准贡献
第一部分修订说明
19
1.背景及任务来源
1.3电能计量技术进步要求----检定装置的进步
检定由三表位、多表位变为全自动检定流水线，方向是人工智能，而不是个人技术
主要技术性工作由“修调校、装验处”变为“装验处”
第一部分修订说明
20
1.背景及任务来源
1.3电能计量技术进步要求----计量性能的提高
基本误差曲线比较
第一部分修订说明
21
1.背景及任务来源
1.3电能计量技术进步要求----计量性能的提高
基本误差曲线比较
第一部分修订说明
22
1.背景及任务来源
1.3电能计量技术进步要求----计量性能的提高
基本误差曲线比较
第一部分修订说明
23
1.背景及任务来源
1.3电能计量技术进步要求----管理手段的进步
原节能减排
则科学监管

《电能计量装置技术管理规程》DL.T448-2016培训ppt课件

电能计量装置技术管理规程
DL/T 448-2016
2019年4月17日·长春
1
2
抱着向大家学习的态度沟通交流、分享心得
3
第一部分修订说明第二部分前言第三部分正文
4
第一部分修订说明第二部分前言第三部分正文
第一部分修订说明
5
1.背景及任务来源
2.主要原则和依据
3.历次标准贡献
基本误差曲线比较
第一部分修订说明
21
1.背景及任务来源
1.3电能计量技术进步要求----计量性能的提高
基本误差曲线比较
第一部分修订说明
22
1.背景及任务来源
1.3电能计量技术进步要求----计量性能的提高
基本误差曲线比较
第一部分修订说明
23
1.背景及任务来源
1.3电能计量技术进步要求----管理手段的进步
第一部分修订说明
6
1.背景及任务来源
2.主要原则和依据
3.历次标准贡献
第一部分修订说明
7
1.背景及任务来源
审查要求
电力体制改革
任务来源
背景任务来源
社会经济科技发展
计量本质
技术进步
第一部分修订说明
1.1审查要求
修定计划
到08年已使用近8年，成效显著，需要审查。
448规程2000 5年修定计划 448规程2016
五大发展理念：创新、协调、绿色、开放、共享
第一部分修订说明
1.4社会、经济、科技发展的要求
为打造智慧城市，通过分布式电源、微网、风光储、电动汽车充电桩、高铁和先进轨道交通，实现全球能源互联，并且基于新一代人工智能发展规划，推动整个网格的发展。在未来模式中按照集中开发与分散开发并举、就近消纳为主的原则优化风电布局，统筹开发与市场消纳，有序开发风电光电。

电能计量基本知识PPT课件

电流互感器铭牌型号含义
字母排列次序
型号含义
l
L——电流互感器
D——单匝式
F——多匝式
2
M——母线式
Q——线圈式
R——装入式
Ａ——穿墙式
Q——支柱式
C——瓷绝缘的 G——干式
3
K——塑料外壳式Ｗ——户外式
Z——饶注式
4
B——有保护级Ｄ——差动保护用
第二章电能表的结构和工作原理
目前，常用的单相电能表，都是感应式三磁通型积算式仪表。尽管单相电能表的型号不同，但其基本结构是相似的，都由测量机构 (驱动元件、转动元件、制动元件、上轴承、下轴承、计度器)和辅助部件(基架、底座、外壳、端钮盒和铭牌)组成。
第二节单相电能表的工作原理
一、转盘转动原理与驱动力矩表达式由电工原理得知，载流导体在磁场内受到的
电磁力F与载流导体中的电流i和磁场中的磁通量 φ的乘积成正比，可用式F=KLiφ 表示式中KL——比例系数。
电压线圈
电压铁芯
电流线圈
回磁极
转盘电流铁芯
第三节感应式三相电能表的结构
三相电能表和单相电能表的区别是每个三相表都有两组或三组驱动元件，它们形成的电磁力作用于同一个转动元件上，并由一个计度器显示三相消耗电能，所有部件组装在同一表壳内。所以，三相电能表具有单相电能表的一切基本性能。由于三组电能表每组驱动元件之间存在着相互影响，因此它们的性能也有其特殊性。
第二节电能计量装置的分类及铭牌标志
一、电能表的分类我国目前电能表的分类情况大致如下： (1)电能表按照结构原理来分，有感应式、电子式和感应电子式三种； (2)电能表按所测的电源来分，有直流式和交流式两种； (3)电能表按所测的电能来分，有有功和无功两种； (4)电能表按接入线路的方式来分，有直接接入式、经互感器接入式和经万用互感器接入式三种；

《电能计量装置技术管理规程》DL.T448-2016培训课件2019417

第一部分修订说明
19
1.背景及任务来源
1.3电能计量技术进步要求----检定装置的进步
检定由三表位、多表位变为全自动检定流水线，方向是人工智能，而不是个人技术
主要技术性工作由“修调校、装验处”变为“装验处”
第一部分修订说明
20
1.背景及任务来源
1.3电能计量技术进步要求----计量性能的提高
1.2电力体制改革的要求
2 5 4 1
1.背景及任务来源
拆分
打破垄断，竞价上网 !!!
第一部分修订说明
1.2电力体制改革的要求
厂网分开、竞价上网、打破垄断、引入竞争
11
1.背景及任务来源
第一部分修订说明
1.2电力体制改革的要求
12
1.背景及任务来源
主体多样化，管理市场化
国家电力公司成立政企分开
第一部分修订说明
1.2电力体制改革的要求
管住中间，放开两头
14
1.背景及任务来源
竞价上网
输配电价严格监审
政府监管
配售电放开自由选择
第一部分修订说明
1.2电力体制改革的要求
15
1.背景及任务来源
改革脚步始终未停,简单回顾共和国近七十年电力事业的历程
计划经济时期（1949-1978年）
改革时期(1978~今)
取消了修理要求，提出了“全面推行自动化、信息化、智能化等现代科技成
果在电能计量装置技术管理中的应用”；提高了电能计量装置配置等级，特别是将电压二次回路电
压降指标统一提高到0.2%。提出应用各种现代管理手段开展电能计量装置运行全过程、
在线监测、动态分析与管理，并不断探索计量装置状态检测技术和方法的要求。

电能计量基本知识课件

一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
电能计量是电力生产、营销以及电网安全运行的重要环节，发、输、配电和销售、使用电能都离不开电能计量。电能计量的技术水平和管理水平不仅事关电力工业的发展和电力企业的形象，而且影响贸易结算的准确、公正，涉及国家、电力企业和广大电力客户的合法权益。
发
电力系统
供
装设电能计量装置
用
测量发电量厂电量
供电量及售电量等
为制定生产计划、搞好经济核算、合理计收电费提供依据。
一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
一、电能表的分类我国目前电能表的分类情况大致如下： (1)电能表按照结构原理来分，有感应式、电子式和感应电子式三种； (2)电能表按所测的电源来分，有直流式和交流式两种； (3)电能表按所测的电能来分，有有功和无功两种； (4)电能表按接入线路的方式来分，有直接接入式、经互感器接入式和经万用互感器接入式三种；
三相电能表尚应在其电压、电流规格前分别加标3×。对于三相三线电能表只需标出线电压，如3×100V、3×380V等。对三相四线三元件电能表则应标出相电压与线电压；如3×57.7／100V、3×220／380V等。电流规格则均标为3×5A、3×1.5(6)A等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

UPS的基本结构
GYZD01101001
1
电能计量基本知识
UPS的基本结构
GYZD01101001
• 3.感应式电能表简介 • 感应式电能表的种类、型号尽管很多，但它们的基本结构都是相似的，即都是由测量机构、补偿调整装臵和辅助部件所组成。图1-2是感应式单相电能表测量机构简图。 • 测量机构是电能表实现电能测量的核心部分。它由驱动元件、转动元件、制动元件、轴承、计度器组成。 • 驱动元件由电压元件与电流元件构成。被测电路的电压和电流作用于电压元件和电流元件，产生的交变磁通与其在圆盘内产生的感应电流相互作用，进而产生驱动力矩，推动圆盘转动。 • 转动元件由铝质转盘和转轴用合金压铸在一起组成，其作用是在驱动元件建立的交变磁通的作用下，圆盘上产生感应电流，进而产生驱动力矩使圆盘转动，并把转动的圈数通过蜗轮与蜗杆的啮合传递给计度器。 • 制动元件由永久磁铁及其调整元件组成，其作用是产生与驱动力矩相反的制动力矩，以便使圆盘的转动速度与被测电路的功率成正比。 • 轴承是电能表的一个重要部件,它由上、下轴承组成。上轴承位于转轴上端, 只起定位和导向作用。下轴承位于转轴下端,用以支撑转动元件的全部重量，下轴承的质量好坏对电能表的准确度和使用寿命有很大影响。
UPS的基本结构
1. 电能计量装臵的组成。
GYZD01101001
一般我们把电能表、与其配合使用的互感器以及电能表到互感器的二次回路统称为电能计量装臵。 2.电能计量装臵各个部分作用 (1)电能表的作用:电能表俗称电度表，是电能计量装臵的核心部分，其作用是计量负载消耗的或电源发出的电能。 (2)互感器的作用 : A. 扩大了电能表的量程。电压互感器把高电压变换成低电压；电流互感器将大电流变换成小电流，再接人电能表，使得电能表能完成超过其量程的电能测量任务，因此测量范围扩大了。 B.减少了仪表的制造规格。互感器的使用，使仪表制造厂家容易实现电能表等指示仪表生产规格的标准化。如高供高量用三相三线电能表的量程一般为电压10OV，电流5A，这有利于电能表的批量生产和成本降低。 C.隔离高电压、大电流，保证了人员和仪表的安全。因为抄表人员经常接触的电能表是在互感器的二次回路。正常情况下，二次侧的电压、电流都很小，并且都有一端保安接地，使得人和指示仪表的安全系数大大提高。 • （3）二次回路的作用 • 电能汁量装臵的二次回路包含电压二次回路和电流二次回路。 • 电压二次回路是指电压互感器的二次线圈、电能表的电压线圈以及连接二者的导线所构成的回路。 • 电流二次回路是指电流互感器二次线圈、电能表的电流线圈以及连接二者的导线所构成的回路。
2.电能表的铭牌与标识电能表的铭牌可以固定在计度器框架上，也可附在表盖上，示意图如图1-1所示。铭牌上标志的含义分别说明如下： • （1）计量单位名称或符号：有功电能表为“千瓦· 时”或“kW· h”,无功电能表为“千乏· 时”或“kvar· h”。 • （2）计度器的窗口：字轮式整数位和小数位用不同颜色区分，中间有小数点；液晶式的，一般是直接显示数字。（3）电能表的名称及型号：我国对电能表型号的表示方式规定如表1-1所示。 • （4）基本电流和额定最大电流：其中基本电流用Ib表示；额定最大电流用 Imax表示。如5（20）A，即电能表基本电流为5A，额定最大电流为20A。 • （5）参比电压：指的是确定电能表有关特性的电压值。三相三线电能表以相数乘以线电压表示，如3×380V；三相四线电能表则以相数乘以相电压／线电压表示，如3×220／380V；单相电能表则以电压线路接线端上的电压表示，如220V。 • （6）额定频率：我国工业频率规定为50Hz。 • （7）电能表常数：指的是电能表计度器的指示数和转盘转数之间的比例常数，用C表示，如C＝7200r/（kW· h），说明转盘转了7200r，计度器的指示数增加1kW· h。（或一度电闪烁多少个脉冲） • （8）准确度等级，以圆圈中的等级数字表示，无标志时，单相电能表视为 2.0级。 • （9）耐受环境条件的能力，分为P、S、A、B四组。 • （10）条形码，厂家或使用单位的识别标示。 • 通常，电能表的质量是以准确度等级、过负载能力和一次使用寿命等几项指标为主要标志。
课程名称：课程编码：培训对象：开发人：认证时间：
电能计量装置 ZYYW20120207 非电专业新员工
张丽萍李淼 2012年08月
UPS的基本结构
GYZD01101001
• 电能计量是电力企业生产、科研和经营管理不可缺少的一项重要基础工作。它包括：发电量、上网电量的计量，供电量、售电量的计量；以及网损、变损的检测和生产经营中技术经济指标核算的计量等等。从某种意义上说电能计量工作代表电力企业效益和质量水平的重要标志，是电力企业参与市场竞争的首要条件。没有准确的电能计量，就没有科学、合理且合法的电量数据，电力生产经营指标的监控，发、供、用电量的结算就缺乏牢固的基础。 • 世界工业发达的国家，都把计量检测、原材料和工艺装备作为现代工业生产的三大支柱。电力企业只有凭借准确、可靠地计量数据，才能保证电力安全、经济、可靠地运行，才能有优质、诚信的电力营销和良好的企业形象。 • “计量就是效益”，电力企业在激烈的市场竞争中，必须在降低成本和电量损耗上下功夫，实现发电与供电、购电与售电的最小差值；提高电力营销水平，必须以科学、准确、可靠的电能计量数据为依据，加强购、售电量的核算及管理，杜绝估超估算、假账真算、线损指标分摊等现象，用系统的、准确可靠的、最佳的电能计量方式及其计量所得数据来保证电力营销活动。只有加强电能计量工作，公正而诚信地进行贸易结算和参与市场竞争，电力企业才能获得最佳的经济效益。
UPS的基本结构
GYZD01101001
1
电能计量基本知识
单相电能表三相三线电能表交流电能表
按使用电源性质分类直流电能表
三相四线电能表最大需量电能表机电式电能表
电能表分类
按结构和原理分类电子式电能表工业与民用电能表按用途分类特殊用途电能表
UPS的基本结构
• •
GYZD01101001
UPS的基本结构
GYZD01101001
1
计量装置
二次链接导线
互感器
UPS的基本结构
GYZD01101001
• 1.电能表分类 • （1）按使用电源性质分类：可分为交流电能表和直流电能表； • 其中交流电能表主要有以下种类：单相电能表、三相三线电能表、三相四线电能表和最大需量电能表。 • （2）按结构和原理分类：可分为机电式电能表和电子式电能表； • （3）按用途分类：可分为工业与民用电能表及特殊用途电能表。
