《机械设计基础》考试题库一、填空题1.机械是（机器）和（机构）的总称。
2.机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。
3.平面机构的自由度计算公式为：（F=3n-2P L -P H ）。
4.已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。
5.铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。
若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。
6.在传递相同功率下，轴的转速越高，轴的转矩就（越小）。
7.在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。
8.平面连杆机构的死点是指（从动件与连杆共线的）位置。
9.平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。
10.平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。
11.凸轮机构的基圆是指（凸轮上最小半径）作的圆。
12.凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。
13.带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。
14.带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc。
15.普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。
16.为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。
17.渐开线的形状取决于（基）圆。
18.一对齿轮的正确啮合条件为：（m 1 = m 2）与（ 1=α2）。
α19.一对齿轮连续传动的条件为：（重合度）。

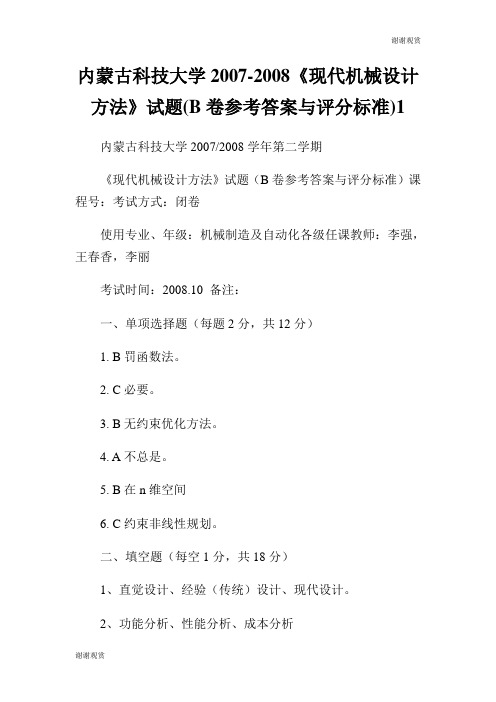

内蒙古科技大学2007-2008《现代机械设计方法》试题(B卷参考答案与评分标准)1内蒙古科技大学2007/2008学年第二学期《现代机械设计方法》试题（B卷参考答案与评分标准）课程号：考试方式：闭卷使用专业、年级：机械制造及自动化各级任课教师：李强，王春香，李丽考试时间：2008.10 备注：一、单项选择题（每题2分，共12分）1. B罚函数法。
2. C必要。
3. B无约束优化方法。
4. A不总是。
5. B在n维空间6. C约束非线性规划。
二、填空题（每空1分，共18分）1、直觉设计、经验（传统）设计、现代设计。
2、功能分析、性能分析、成本分析3、形象思维与抽象思维、发散思维与集中思维、逻辑思维与非逻辑思维、直达思维与旁通思维。
4、库恩塔克条件（或K-T条件）。
5、椭圆的二轴与坐标轴斜交；椭圆的二轴与坐标轴平行；脊线。
6、最速下降法，负梯度方向。
7、相同，0.618。
三、简答题（共28分）1、设计的基本内涵（5分）①存在着客观需求，需求是设计的动力源泉。
②设计的本质是革新和创造。
③设计是建立技术系统的重要环节，所建立的技术系统应能实现预期的功能，满足预定的要求，同时应是所给定条件下最优解，同时在设计过程中应避免思维灾害。
④设计是把各种先进的技术成果转化为生产力的活动。
⑤设计远不只是计算和绘图。
评分标准：每条1分，答对5条以上得满分2、例举至少5个影响创造性思维的障碍。
（5分）①对创造性作出错误的假设；②相信只有一个正确的答案；③孤立的考察问题；④遵循规则；⑤消极的思想；⑥逃避风险害怕失败；⑦避免多种情况评分标准：每条1分，答对5条以上得满分3、画出技术系统的黑箱模型。
（5分）评分标准：满分5分，视情况得分。
4、无约束优化问题的终止准则有哪些（6分）？点距准则、函数下降量准则、梯度准则评分标准：答对1个准则得2分，答对3个得6分。
5、简述二次插值法的基本思想（7分）。
要点：①在初始区间内取三个插值节点，并计算相应函数值，构造二次插值曲线（2分）；②以插多项式的极小点作为增补的一个新内点，通过比较区间内两个内点的函数值进行区间缩短（2分）；③以保留下的三个点，再进行插值－区间缩短，如此反复进行（2分）；④当区间缩短到终止准则规定的精度，就可以两个内点中函数值最小者作为最优点输出（1分）。
内蒙古科技大学机械工程测试基础出卷人张玉宝一、填空题１、周期信号的频谱是离散的，而非周期信号的频谱是连续的。
２、均方值Ψx2表示的是信号的强度，它与均值μx、方差ζx2的关系是。
３、测试信号调理电路主要有、、。
４、测试系统的静态特性指标有、、。
５、灵敏度表示系统输出与输入之间的比值，是定度曲线的。
６、传感器按信号变换特性可分为、。
７、当时，可变磁阻式电感传感器的输出和输入成近似线性关系，其灵敏度S趋于。
８、和差特性的主要内容是相临、相反两臂间阻值的变化量符合、的变化，才能使输出有最大值。
９、信号分析的过程主要包括：、。
10、系统动态特性在时域可用来描述，在复数域可用来描述，在频域可用来描述。
11、高输入阻抗测量放大电路具有高的共模抑制比，即对共模信号有抑制作用，对信号有放大作用。
12、动态应变仪上同时设有电阻和电容平衡旋钮，原因是导线间存在。
13、压控振荡器的输出电压是方波信号，其与输入的控制电压成线性关系。
14、调频波的解调又称，其解调电路称为。
15、滤波器的通频带宽和响应时间成关系。
16、滤波器的频率分辨力主要由其决定。
17、对于理想滤波器，滤波器因数λ＝。
18、带通滤波器可由低通滤波器（f c2）和高通滤波器（f c1）而成（f c2> f c1）。
19、测试系统的线性度和滞后度是由误差引起的；而重复性误差是由误差引起的。
二、问答题（共30分）１、什么是测试？说明测试系统的构成及各组成部分的作用。
（10分）２、说明电阻丝应变片和半导体应变片的异同点，各有何优点？（10分）３、选用传感器的原则是什么？（10分）三、计算题（共55分）１、已知信号x(t)=e-t (t≥0)，(1) 求x(t)的频谱函数X(f)，并绘制幅频谱、相频谱。
(2) 求x(t)的自相关函数R x (η) 。
（15分）２、二阶系统的阻尼比ξ=0.2，求ω=ωn时的幅值误差和相位误差，如果使幅值误差不大于10％，应取多大阻尼比？。
《机械设计基础》下期复习一、判断题1、选择带轮直径时，小带轮直径越小越好。
( )2、带传动的弹性滑动是带传动的一种失效形式。
( )3、在机械传动中，V带（三角带）传动通常应放在传动的低速级。
( )4、齿轮啮合传动时留有顶隙是为了防止齿轮根切。
( )5、小带轮的包角越大，传动能力越高。
( )6、蜗杆传动中，蜗杆的头数Z越多，其传动的效率越低。
( )7、定轴轮系中所有齿轮的轴线都固定。
( )8、一对标准齿轮啮合，其啮合角必然等于压力角。
( )9、硬齿面齿轮只可能产生轮齿折断，不会产生齿面点蚀。
（）10、矩形螺纹用于传动，而普通三角螺纹用于联接。
（）11、滚动轴承内座圈与轴颈的配合，通常采用基轴制。
（）12、在多根三角带传动中，当一根带失效时，应将所有带更换。
（）13、减速器输入轴的直径应小于输出轴的直径。
（）14、实际的轴多做成阶梯形，主要是为了减轻轴的重量，降低制造费用。
（）15、带传动不能保证传动比不变的原因是易发生打滑。
( )16、对于一对齿轮啮合传动时，其接触应力和许用接触应力分别相等。
( )17、蜗杆传动中，蜗杆的头数越多，其传动效率越低。
( )18、联轴器和离合器的区别是：联轴器靠啮合传动，离合器靠摩擦传动。
( )19、受拉螺栓连接只能承受轴向载荷。
( )20、V带型号中，截面尺寸最小的是Z型。
（）21、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（）22、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。
（）23、滚动轴承的内圈与轴径、外圈与座孔之间均系用基孔制。
( )24、应严格禁止出现边界摩擦。
( )25、为了提高轴的刚度，必须采用合金钢材料。
( )26、带传动传动比不能严格保持不变，其原因是容易发生打滑。
( )27、在中间平面内，蜗杆传动为齿轮、齿条传动。
( )二、选择题1、V带（三角带）的楔角等于____ ______。
A.40︒B.35︒C.30︒D.20︒2、V带（三角带）带轮的轮槽角_________40︒。
大学考试试卷《机械设计基础》及答案3套2011年12月考试机械设计基础第一次作业一、单项选择题(本大题共100分，共 50 小题，每小题 2 分)1. 形成渐开线的圆称为( )。
A. 齿顶圆B. 基圆C. 分度圆D. 齿根圆2. 螺纹的标准是以( )为准。
A. 大径B. 中径C. 小径直径 D.3. 简单行星齿轮系的自由度数为( )。
A. 二个一个 B.C. 不变D. 零4. 被连接件受横向外力时，如采用普通螺纹连接，则螺栓可能失效的形式为( )。
A. 剪切破坏B. 拉断C. 拉扭断裂D. 挤压破坏5. 在设计凸轮机构时，要求承载能力大，耐磨损，应采用( )从动件。
A. 尖顶B. 滚子C. 平底D. 都不可以6. 蜗杆传动，为了提高传动效率，在一定限度内可采用( )。
A. 较小的蜗杆直径系数B. 较大的蜗杆分度圆上螺旋升角C. 较小的模数D. 较少的蜗杆头数7. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏概率最大为( )。
A. 1 ,B. 5 ,C. 10 ,D. 50 ,8. 齿面点蚀多半发生在( )。
A. 齿顶附近B. 齿根附近C. 节线附近D. 基圆附近9. 凸轮的基圆半径越小，则凸轮机构的压力角( )。
A. 增大B. 减小C. 不变D. 增大或减小10. 在螺纹连接中，同时拧上两个螺母是为了( )。
A. 提高强度B. 增大预紧力C. 防松D. 提高备用螺母11. 单级圆柱齿轮减速器，若主动轮1和从动轮2的材料和热处理均相同，则工作时，两轮齿根弯曲应力的关系是( )。
A. σ,σ F1F2B. σ,σ F1F2C. σ,σ F1F2D. σ?σ F1F212. 当齿轮中心距稍有改变时，( )保持原值不变的性质称为可分性。
A. 压力角B. 啮合角C. 传动比D. 分度圆直径13. 从经济观点考虑，只要能满足使用要求，应尽量选用( )轴承。
A. 球B. 圆柱C. 圆锥滚子D. 角接触14. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。
(完整版)《机械设计基础》试题库及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)《机械设计基础》试题库及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)《机械设计基础》试题库及答案(word版可编辑修改)的全部内容。
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体;部件是机器的装配单元体.2、平面运动副可分为低副和高副，低副又可分为转动副和移动副.3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为 2 .5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构,当曲柄为原动件时，机构无死点位置,而当摇杆为原动件时，机构有死点位置.9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为:急回特性.11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成.16、链传动和带传动都属于挠性件传动。
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。
用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
内蒙古科技大学20072008学年第一学期机械设计基础考试试内蒙古科技大学2022年/2022年学年第一学期《机械设计基础》考试试题(A卷)内蒙古科技大学2022年/2022年学年第一学期《机械设计基础》考试试题（A卷）任课教师：潘宁美、王春香、关丽坤、高耀东、韩利、李丽一、填空题（共8题，每空1分，共15分）1．_______是机构中按外界给定的运动规律独立运动的活动构件。
2.平面连杆机构的设计方法主要有_______ 、_______ 和_______ 。
3.按原理划分，螺纹连接常用的防松方法有_______、_______、_______三种。
4．普通螺纹的公称直径指的是螺纹的_______，做强度计算时，螺纹危险剖面近似用螺纹的_______。
5．在设计转轴时，如支点间的跨距未知，可按扭转强度初步估算轴的直径，求得的直径是该阶梯轴的最___轴径。
6．基本额定寿命转时，轴承所能承受的最大载荷称为_______ 。
7．摩擦型带传动中，传动胶带的最大应力发生在________________________________________处。
8. 强度是零件抵抗_______、_______ 和_______失效的能力。
二、选择题（共10题，每空1分，共10分）1．具有周向固定轴上零件的作用、并允许轴上零件沿轴向滑移不太大的距离的轴毂连接是_______连接。
A．楔键B．切向键C．导向平键D．半圆键2．受轴向工作载荷的普通紧螺栓连接，如果_______，则可保证被连接件受载后不出现缝隙。
A.残余预紧力0B.残余预紧力0C.预紧力0D.预紧力03．某变速箱体与轴承盖需要选定螺纹连接，要求连接承受的轴向力不大，箱体被连接处厚度较大，不需要经常装拆箱盖进行修理，则一般宜采用_______。
A．双头螺柱连接B.螺栓连接C.螺钉连接D.销连接4．若不改变轴的结构和尺寸，仅将轴的材料由碳素钢改为合金钢，轴的刚度_______ 。
《机械设计基础》课程复习参考题2013年元月第一章概论一、填空题1、在完整的机构中由三类构件组成，分别为、和机架。
2、机械装置中是运动的单元体，是制造的单元体。
3、机械零件由于某种原因丧失正常工作能力称之为。
4、机器和机构总称为。
二、简答题1、机械零件常见的失效形式有哪些?2、机械零件常用的材料有哪些？第二章平面机构的运动简图及自由度一、填空题1、构件的自由度是指。
2、两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。
3、机构中的运动副是指。
4、机构具有确定的相对运动条件是原动件数机构的自由度。
5、在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与·机构自由度的关系是。
6、在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。
7、计算平面机构自由度的公式为Ｆ=，应用此公式时应注意判断：((A))铰链，((B))自由度，((C))约束。
8、机构中的复合铰链是指；局部自由度是指；虚约束是指。
二、选择题1、有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于。
(A) 0；(B) 1；(C) 22、原动件的自由度应为。
(A) 1；(B) +1；(C) 03、在机构中原动件数目机构自由度时，该机构具有确定的运动。
(A) 小于；(B) 等于；(C))大于。
4、计算机构自由度时，若计入虚约束，则机构自由度就会。
(A) 增多；(B) 减少；(C) 不变。
5、构件运动确定的条件是。
(A)自由度大于1；(B) 自由度大于零；(C) 自由度等于原动件数。
6、车轮在导轨上移动时，车轮与导轨间构成。
(A)转动副(B)移动副(C)高副7、平面机构中，如引入一个转动副，将带入个约束，保留个自由度。
(A)2，1 (B)1，2 (C)1，18、平面机构中，如引入一个高副，将带入个约束，保留个自由度。
内蒙古科技大学机械设计基础历年试题大全.内蒙古科技大学2011/2012学年第一学期《机械设计基础》考试试题A课程号：64000209 考试方式：闭卷使用专业、年级：成型、冶金、建环、材料、热能、矿物、采矿、安全、稀土、无机等 09级 任课教师：侯文英、高耀东、韩利、李震、李丽、高琳、张鑫宇考试时间：2012 年1月3日19:00-21:00 备 注：一、填空题（共15题，每空1分，共15分）1. 两构件之间为 接触的运动副称为低副，引入一个低副将带入 个约束。
2.当机构的极位夹角 零时，机构具有急回特性。
（填大于、小于或等于之一）3. 压力角越大，则机构的传力性能越 。
4. 曲柄滑块机构是由 机构摇杆无限长演化而来的。
5. V 带传动的最大应力发生在 处，最大值为： 。
6.普通V 带的楔角为 ，相对高度为 。
7.直齿圆柱外齿轮齿顶圆的压力角 20°。
（填大于、小于或等于之一） 8.一对齿轮连续传动的条件为 。
9.根据轮系运转时齿轮的轴线是否固定可将轮系分为 、 。
10.半圆键的工作面为 、同普通平键相比有 好的优点。
二、选择题（共10题，每题2分，共20分）1．渐开线齿轮的标准压力角是指 上的压力角。
A.基圆B.分度圆C.齿顶圆2.在切制斜齿轮时，刀具进刀方向一般是垂直于其法面，故斜齿轮的 与刀具参数相同。
A 端面参数 B 法面参数 C 端面和法面 3．允许内外圈轴线有较大偏斜量的轴承是 。
A 深沟球轴承B 调心球轴承C 圆锥滚子轴承D 角接触球轴承4． 对正确啮合的标准渐开线齿轮作减速传动时，如小轮1和大轮2的材料、热处理及齿面硬度均相同，则齿根弯曲应力 。
A ．σF 1＞σF 2B ．σF 1＜σF 2C ．σF 1 =σF 2 5． 属于固定式刚性联轴器。
B. 滑块联轴器C. 齿轮联轴器学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________……………………………………………………………6． 一对齿轮啮合传动时主动轮齿面上的接触应力δH 1与从轮齿面上的接触应力δH 2 的关系为 。
A ．δH 1＜δH 2 B ．δH 1 = δH 2 C ．δH 1 > δH 2 7. 齿轮设计中，齿形系数主要与有关。
A ．齿数B ．模数C ．齿宽系数8曲柄摇杆机构，取（ ）为主动件时，机构有死点位置A 连杆B 机架C 曲柄D 摇杆9曲柄摆动导杆机构的摆角ψ与极位夹角θ的关系是（ ）A ψ<θB ψ>θC ψ=θD 不确定 10减速器的高速轴属于（ ）A 心轴B 转轴C 传动轴D 光轴三.解答题（15分）1.联轴器和离合器的相同点与区别？（4分）2.轴的强度计算公式22)(e T M M α+=中α的含意是什么？其大小如何确定？（3分）3.写出螺纹摩擦防松的三种结构形式？（3分）4.轮齿的五种失效形式？（5分）四、计算题（共5题，共50分）1（8分） 已知轴用正装一对角接触球轴承支撑，滚动轴承载荷F r1=1050N ，F r2=2100N ，K A =500N ，方向如图1所示、内部轴向力S =1.14F r ， 试求（1） 求内部轴向力S 1、S 2的大小、并画出其方向？ （2） 判断哪个轴承压紧，哪个放松？（3） 计算两轴承的轴向载荷F a1，F a2为多少？计算题第一题图12. （8分）如图2所示蜗杆蜗轮及斜齿轮组成的传动系统，蜗杆主动，其转动方向如图，螺旋线方向为右旋。
若使Ⅰ轴上的轴向力最小：（1）回答斜齿轮3、4的螺旋线方向如何？（2）请在图中标出蜗轮2和斜齿轮3所受的圆周力F t 、径向力F r 、轴向力F a 的方向。
计算题第二题图23．（8分）一对正常齿标准渐开线外啮合直齿圆柱齿轮，已知小轮齿根圆直径1140f d mm =，齿数120z =，传动比123i =，求大齿轮的齿根圆直径d f2齿顶圆直径d a2，基圆齿距2b P 和分度圆直径d 2？现测实际中心距比标准中心距大1mm ，求啮合角'a ？4．（9分）计算下图3机构的自由度，并指出哪些位置有复合铰链、局部自由度，说明机构是否存在确定的运动？计算题第四题图35. （9分）如图4所示轮系中，已知各轮的齿数， Z 1=19，Z 2=76, Z 2’=40, Z 3=20, Z 4=80 试求传动比i 1H 。
计算题第五题图46. （8分）如图5所示，已知AB=200mm；BC=500 mm；CD=350mm；DA=400 mm；且AB是原动件，顺时针转动，试问：1）当取AD为机架时，该铰链四杆机构为哪种类型。
2）如图当取构件AB为原动件，标出极位夹角θ。
（可在原图上作图，要求保留作图痕迹）3）标出图示位置机构的压力角α和传动角γ，并指出二者的关系。
计算题第6题图5内蒙古科技大学2011/2012学年第一学期《机械设计基础》试题评分标准及答案（A卷）课程号：64000209 考试方式：闭卷使用专业、年级：成型、冶金、建环、材料、热能、矿物、采矿、安全、稀土、无机等09级09 标准制定人：高耀东、侯文英、韩利、李丽、高琳、张鑫宇、李震第一题：（每空1分） 1.面 2个 2.大于3.坏（不好）4.曲柄摇杆机构5.带紧边绕上小带轮处，11max b c σσσσ++=。
6.40° 0.77.重合度大于1（B 1B 2/Pn >=1） 8.定轴轮系 周转轮系 9.侧面 定心性第二题 （每题2分）1-5 B B B A Ａ ６－10 Ｂ A D C B 第三题：1、 相同点：链接轴与轴、以传递运动和转矩，有时可以作为安全装置。
2分 不同点：联轴器在机器运转时不可以分离，只有停止转动才可以分离，1分 离合器，在机器运转时可以随时接合和分离的装置。
1分2. 答：α为将扭转应力转变为当量弯曲应力的修正系数（1分），对于不变的转矩α=0.3，脉动循环的转矩，α=0.6，对于频繁正反转的轴（对称循环变应力）α=1。
（2分）3.对顶螺母、（1分）弹簧垫圈（1分）、自锁螺母 （1分）4.轮齿折断、（1分）齿面点蚀、（1分）齿面胶合、（1分）齿面磨损、（1分）齿面塑性变形（1分） 第四题： 1.内部轴向方向S 1,S 2共2分 S 1 = 1.14 F r1＝ 1.14×1050 N =1197 N 1分 S 2 = 1.14 F r2＝ 1.14×2100 N =2394 N 1分 因 K A ＋S 1= 1697 N < S 2，所以右端轴承1压紧、左端轴承2放松。
2分 F a2 ＝S 2 =2394 N 1分 F a1 = S 2 -K A = 1894 N 1分 2. 齿轮3右旋 4左旋 2分每个一分K AS 2S 1Fr2Ft3Fa2Fa3Fr33. 解：**112(),8f a d mz h c m m mm =-+⋅=依得 2分*21212496a a d mi z h m mm=+⋅= 1分d f2＝(z 2－2*a h －2*c )m ＝(60－2－0.5)×8＝460 mm 1分 d 2=mz 2=8×60=480mm 1分 2cos 23.62b P m mm πα== 1分 112(1)3202mz i mm +=a=1分 1320cos 20cos ()20.48321α-⨯'== 1分4. C 处有复合铰链 2分 F 处局部自由度 1分32362811L H F n P P =--=⨯-⨯-= 4分自由度等于原动件数目机构有确定运动 2分 5. 41976122112====z z n n i 2分 2408032434242-=-=-=--='''z z z z n n n n i H H H4分n 4=032='i1234.`21222122111=⨯==⋅=⋅=='H HH H Hi i n n n n n n n n n n i 3分6. 1）BC+AB=600mm<AD+CD=850mm曲柄摇杆机构 3分 2) 见图 2分3）如图所示,压力角与传动角互余。
3分学生班级________________学生学号：□□□□□□□□□□□□学生姓名：________________……………………………………………………………内蒙古科技大学2009/2010学年第二学期《机械设计基础》试题（A）课程号：64000209 考试方式：闭卷使用专业、年级：任课教师：王春香等考试时间：2010年5月备注：一、填空（共13题，每题2分，共26分）1.在铰链四杆机构中，与机架相连的构件称为连架杆，不与机架相连的构件称为。
2.一对外啮合的渐开线斜齿圆柱齿轮的正确啮合条件是。
3．差动轮系的自由度为。
4．强度是零件抵抗整体断裂、和表面失效的能力。
5．铰链四杆机构有曲柄的条件是杆长条件和。
6．普通三角形螺纹的牙侧角为。
7．斜齿轮传动齿根弯曲疲劳强度的齿形系数Y F，须依据__ __ 查取。
8．V带轮槽楔角ϕ与V带楔角φ之间的关系是。
9．既传递转矩又承受弯矩的轴称。
10．为了装拆轴承方便，应使轴承内圈外径定位轴肩高度。
11. 在蜗杆传动中，由于材料和结构上的不同，蜗杆螺旋齿部分的强度高于蜗轮轮齿的强度，所以失效总发生在上。
12．切向键由一对斜度相同的组成。
13．用来把两轴联接在一起，机器运转时两轴不能接合与分离，只有在机器停转后并将联接拆开后，两轴才能接合与分离的装置叫做。
二、选择填空（共13题，每题2分，共26分）1. 在运动副引入的约束中，对机构运动不起实际约束效果的重复约束称为。
A 复合铰链B 局部自由度C 虚约束2. 在曲柄滑块机构中，若取滑块为机架，可得到。
A 导杆机构B摇块机构C定块机构3．一对外啮合渐开线直齿圆柱齿轮，当安装中心距略大于标准中心距时，其节圆半径分度圆半径。
A 小于B 等于C 大于4．下列螺纹联接的防松措施中，属于摩擦防松原理的是。
A 止动垫片B 对顶螺母C 串联钢丝5．一对相互啮合的标准齿轮传动，小齿轮材料为45MnB调质，大齿轮材料为45钢调质，则啮合处的接触应力为。
A σ1H > σ2HB σ1H< σ2HC σ1H= σ2H6．摩擦型带传动不能保证固定传动比，其原因为。
A 带容易变形和磨损B带在带轮上打滑 C 带的弹性滑动7．既包含定轴轮系部分，又包含周转轮系部分或由几个单一周转轮系组成的轮系称为。
A、周转轮系B、定轴轮系C、复合轮系8．滚动轴承70312中的“7”表示。
A 类型代号B 宽度系列代号C 直径系列代号9．____属于固定式刚性联轴器。
