辊压机在水泥粉磨系统中的应用

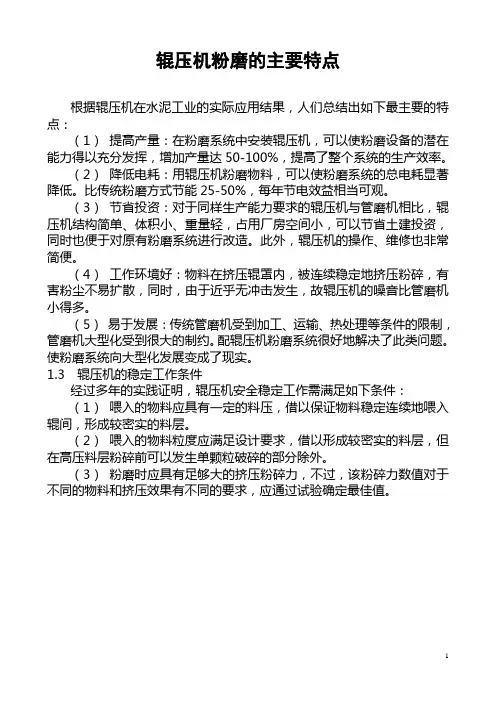

辊压机粉磨的主要特点
根据辊压机在水泥工业的实际应用结果，人们总结出如下最主要的特点：
（1）提高产量：在粉磨系统中安装辊压机，可以使粉磨设备的潜在能力得以充分发挥，增加产量达50-100%，提高了整个系统的生产效率。

（2）降低电耗：用辊压机粉磨物料，可以使粉磨系统的总电耗显著降低。

比传统粉磨方式节能25-50%，每年节电效益相当可观。

（3）节省投资：对于同样生产能力要求的辊压机与管磨机相比，辊压机结构简单、体积小、重量轻，占用厂房空间小，可以节省土建投资，同时也便于对原有粉磨系统进行改造。

此外，辊压机的操作、维修也非常简便。

（4）工作环境好：物料在挤压辊罩内，被连续稳定地挤压粉碎，有害粉尘不易扩散，同时，由于近乎无冲击发生，故辊压机的噪音比管磨机小得多。

（5）易于发展：传统管磨机受到加工、运输、热处理等条件的限制，管磨机大型化受到很大的制约。

配辊压机粉磨系统很好地解决了此类问题。

使粉磨系统向大型化发展变成了现实。

1.3 辊压机的稳定工作条件
经过多年的实践证明，辊压机安全稳定工作需满足如下条件：
（1）喂入的物料应具有一定的料压，借以保证物料稳定连续地喂入辊间，形成较密实的料层。

（2）喂入的物料粒度应满足设计要求，借以形成较密实的料层，但在高压料层粉碎前可以发生单颗粒破碎的部分除外。

（3）粉磨时应具有足够大的挤压粉碎力，不过，该粉碎力数值对于不同的物料和挤压效果有不同的要求，应通过试验确定最佳值。

1。

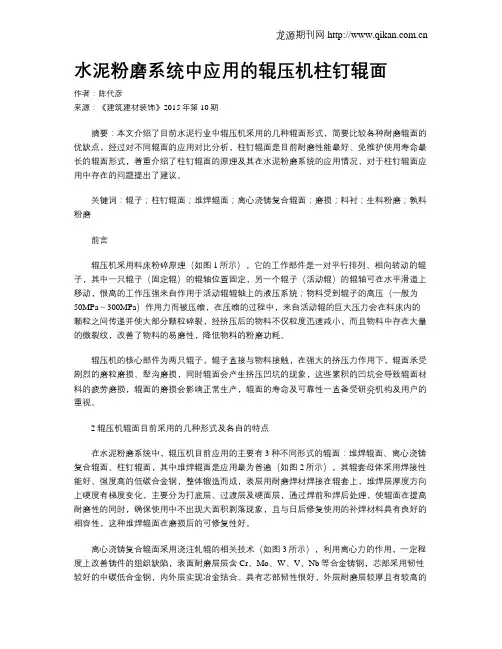

水泥粉磨系统中应用的辊压机柱钉辊面作者：陈代彦来源：《建筑建材装饰》2015年第10期摘要：本文介绍了目前水泥行业中辊压机采用的几种辊面形式，简要比较各种耐磨辊面的优缺点，经过对不同辊面的应用对比分析，柱钉辊面是目前耐磨性能最好、免维护使用寿命最长的辊面形式，着重介绍了柱钉辊面的原理及其在水泥粉磨系统的应用情况，对于柱钉辊面应用中存在的问题提出了建议。

关键词：辊子；柱钉辊面；堆焊辊面；离心浇铸复合辊面；磨损；料衬；生料粉磨；孰料粉磨前言辊压机采用料床粉碎原理（如图1所示），它的工作部件是一对平行排列、相向转动的辊子，其中一只辊子（固定辊）的辊轴位置固定，另一个辊子（活动辊）的辊轴可在水平滑道上移动，很高的工作压强来自作用于活动辊辊轴上的液压系统；物料受到辊子的高压（一般为50MPa～300MPa）作用力而被压缩，在压缩的过程中，来自活动辊的巨大压力会在料床内的颗粒之间传递并使大部分颗粒碎裂，经挤压后的物料不仅粒度迅速减小，而且物料中存在大量的微裂纹，改善了物料的易磨性，降低物料的粉磨功耗。

辊压机的核心部件为两只辊子，辊子直接与物料接触，在强大的挤压力作用下，辊面承受剧烈的磨粒磨损、犁沟磨损，同时辊面会产生挤压凹坑的现象，这些累积的凹坑会导致辊面材料的疲劳磨损，辊面的磨损会影响正常生产，辊面的寿命及可靠性一直备受研究机构及用户的重视。

2辊压机辊面目前采用的几种形式及各自的特点在水泥粉磨系统中，辊压机目前应用的主要有3种不同形式的辊面：堆焊辊面、离心浇铸复合辊面、柱钉辊面，其中堆焊辊面是应用最为普遍（如图2所示），其辊套母体采用焊接性能好、强度高的低碳合金钢，整体锻造而成，表层用耐磨焊材焊接在辊套上，堆焊层厚度方向上硬度有梯度变化，主要分为打底层、过渡层及硬面层，通过焊前和焊后处理，使辊面在提高耐磨性的同时，确保使用中不出现大面积剥落现象，且与日后修复使用的补焊材料具有良好的相容性，这种堆焊辊面在磨损后的可修复性好。

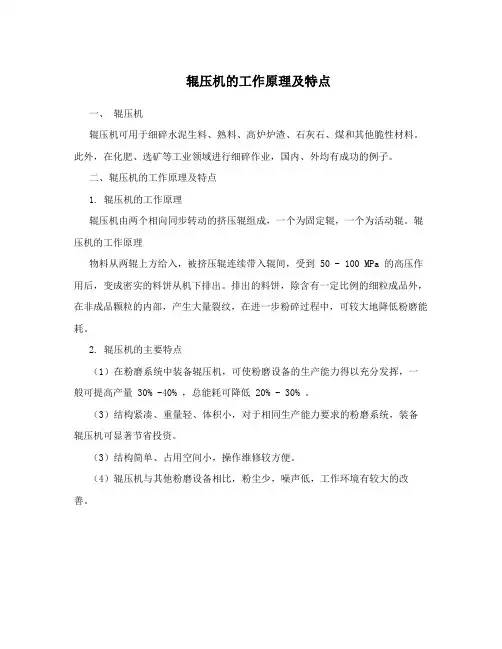

辊压机的工作原理及特点一、辊压机辊压机可用于细碎水泥生料、熟料、高炉炉渣、石灰石、煤和其他脆性材料。

此外，在化肥、选矿等工业领域进行细碎作业，国内、外均有成功的例子。

二、辊压机的工作原理及特点1. 辊压机的工作原理辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。

辊压机的工作原理物料从两辊上方给入，被挤压辊连续带入辊间，受到 50 - 100 MPa 的高压作用后，变成密实的料饼从机下排出。

排出的料饼，除含有一定比例的细粒成品外，在非成品颗粒的内部，产生大量裂纹，在进一步粉碎过程中，可较大地降低粉磨能耗。

2. 辊压机的主要特点（1）在粉磨系统中装备辊压机，可使粉磨设备的生产能力得以充分发挥，一般可提高产量 30% -40% ，总能耗可降低 20% - 30% 。

（3）结构紧凑、重量轻、体积小，对于相同生产能力要求的粉磨系统，装备辊压机可显著节省投资。

（3）结构简单、占用空间小，操作维修较方便。

（4）辊压机与其他粉磨设备相比，粉尘少，噪声低，工作环境有较大的改善。

图 3-1 粉磨辊压机工作原理图三、辊压机的技术性能表 3-1 辊压机技术性能型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 挤压辊直径/mm 800 1000 1000 1000 1150挤压辊宽度/mm 150 160 400 630 1000主电动机机功率/kW 2×55 2×115 2×200 2×315 2×500入料粒度/mm ?50 ?60 ?60 ?60 ?60入料温度/0C ?150型号规格φ800×150 φ1000×260 RPV100-40 RPV100-63 RPV115-100 入料水分 / % ?15生产能力 /t h-1 30 50 90 150 240＜0.09 25%产品粒度/mm＜2.0 65%-80%设备质量/t 16 30 28 45 82 注：1. 生产能力、产品粒度等参数，与物料特性有关，需对物料样品试验后才能确定其准确数值。

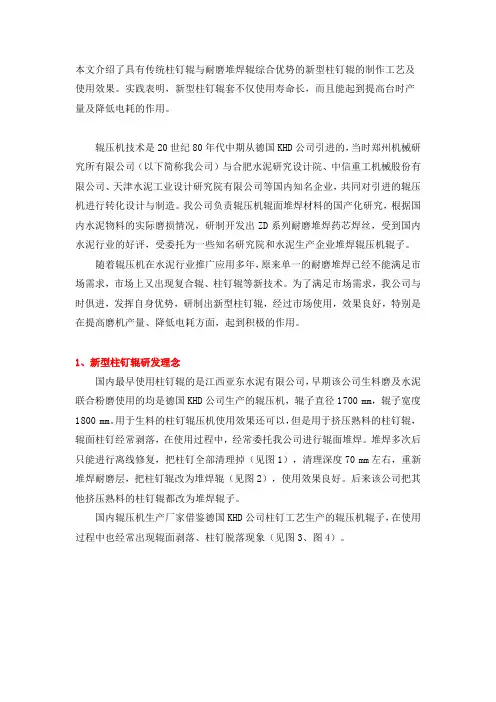

本文介绍了具有传统柱钉辊与耐磨堆焊辊综合优势的新型柱钉辊的制作工艺及使用效果。

实践表明，新型柱钉辊套不仅使用寿命长，而且能起到提高台时产量及降低电耗的作用。

辊压机技术是20世纪80年代中期从德国KHD公司引进的，当时郑州机械研究所有限公司（以下简称我公司）与合肥水泥研究设计院、中信重工机械股份有限公司、天津水泥工业设计研究院有限公司等国内知名企业，共同对引进的辊压机进行转化设计与制造。

我公司负责辊压机辊面堆焊材料的国产化研究，根据国内水泥物料的实际磨损情况，研制开发出ZD系列耐磨堆焊药芯焊丝，受到国内水泥行业的好评，受委托为一些知名研究院和水泥生产企业堆焊辊压机辊子。

随着辊压机在水泥行业推广应用多年，原来单一的耐磨堆焊已经不能满足市场需求，市场上又出现复合辊、柱钉辊等新技术。

为了满足市场需求，我公司与时俱进，发挥自身优势，研制出新型柱钉辊，经过市场使用，效果良好，特别是在提高磨机产量、降低电耗方面，起到积极的作用。

1、新型柱钉辊研发理念国内最早使用柱钉辊的是江西亚东水泥有限公司，早期该公司生料磨及水泥联合粉磨使用的均是德国KHD公司生产的辊压机，辊子直径1 700 mm，辊子宽度1 800 mm。

用于生料的柱钉辊压机使用效果还可以，但是用于挤压熟料的柱钉辊，辊面柱钉经常剥落，在使用过程中，经常委托我公司进行辊面堆焊。

堆焊多次后只能进行离线修复，把柱钉全部清理掉（见图1），清理深度70 mm左右，重新堆焊耐磨层，把柱钉辊改为堆焊辊（见图2），使用效果良好。

后来该公司把其他挤压熟料的柱钉辊都改为堆焊辊子。

国内辊压机生产厂家借鉴德国KHD公司柱钉工艺生产的辊压机辊子，在使用过程中也经常出现辊面剥落、柱钉脱落现象（见图3、图4）。

图1 清理辊面柱钉图2 重新堆焊后的辊压机辊子图3 镶嵌式柱钉辊辊面剥落图4 镶嵌式柱钉辊柱钉脱落鉴于镶嵌式柱钉辊在运转过程中会出现柱钉脱落等不利现象，我公司在研发柱钉辊时就采用浇铸式辊套。

辊压机终粉磨系统在生料制备中的应用摘要：随着阶梯电价普查的日趋严格，对于能耗较高的水泥生产企业面临着严峻的生存压力，节能改造成为近年来水泥企业的热门话题。

由于中卸烘干磨对烘干热源有较高要求，正常生产时与余热发电系统发生抢风现象，影响余热发电能力，导致产品成本偏高。

为了有效节能降耗、降低成本，对生料制备系统进行技术改造，选择辊压机终粉磨技术。

辊压机进行生料终粉磨是先进的生产工艺，其利用粒间高压料床粉碎原理，高效节能，从而提高粉磨系统的粉磨效率，达到节能降耗的目的。

关键词：生料制备；辊压机终粉磨系统；中卸烘干磨系统辊压机属于新型水泥节能粉磨设备，除了能够有效节能外，还能降低噪声污染，在现代水泥生产工艺中发挥着举足轻重的作用。

以往辊压机主要用于水泥粉磨系统，包括水泥挤压混合粉磨、水泥联合粉磨、水泥半终粉磨等多种形式。

辊压机生料终粉磨系统近几年才发展起来，已经体现出其优势，对水泥生产企业节能和降低成本的效果显著。

与立磨相比，电耗低是最大优势。

某公司现有一条4000t/d熟料生产线，原料粉磨系统采用两套传统的中卸烘干磨粉磨工艺。

由于原料粉磨系统设备陈旧，工艺相对落后，生料粉磨电耗高（两套生料粉磨系统平均电耗~24 kwh/t）、生产维护费用高等问题，公司考虑新增两套辊压机终粉磨系统对现有生料粉磨系统进行技改。

一、生料粉磨的基本特点生料粉磨是水泥生产过程的一个重要环节，与水泥粉磨相比，具有自身的特点和要求，主要体现在处理的原料特性和产品要求方面，因此采用的系统技术要求也存在较大差别。

生料配料主要包括钙质原料、硅质原料、铁质原料等，这些原料的易磨性、磨蚀性、含水量等差别很大，即使同一类原料波动范围也很宽，必须经过测试生料的邦德功指数试验才能确定合理的系统配置和技术指标，否则只能基于假设的“中等性能”确定初步方案。

二、辊压机作终粉磨工艺改造方案1、改造前的两套生料粉磨系统的主要配置如下：表2-1 原料粉磨系统主机设备一览表2、采用的技改方案目前先进的生料粉磨系统主要有两种，一种是采用立式磨系统，另一种是辊压机终粉磨系统。

浅谈辊压机水泥粉磨系统操作体会摘要:本文主要阐述辊压机水泥粉磨系统操作过程中的参数控制及辊压机的使用与维护。

关键词:辊压机水泥粉磨我厂第二条水泥生产线的水泥粉磨系统选用的是辊压机联合水泥粉磨系统,其电耗相对较低,以辊压机作为预粉磨过程的主机装备,具有节电和可靠性强的优势。

我厂的第一条水泥粉磨作业完全用球磨机来完成,球磨机能量利用率很低,而水泥生产用于粉磨作业共消耗总电量的65％,且有效功率的利用率仅占消耗的总能的２％左右。

用辊压机与球磨机配合的水泥粉磨生产系统生产效率高,具有高效节能的优势。

根据料床粉碎原理设计的为辊压机,且辊压机的两个辊子做慢速的相对运动,一个辊固定;另一个辊可以水平方向滑动。

被粉碎物料沿着整个辊子宽度连续而均匀地喂入物料,大于辊子间隙的颗粒在上部先经挤压,然后进入压力区时,受到不断加大的压力而被压紧,直到两辊间的最小间隙处压力达到最大值。

受到压力的料层从进入辊压机开始随着料层的向下移动,密度逐渐增大,料层中的任一颗粒不可避免地受到来自各个方向的相邻颗粒的挤压,不断加大的压力使颗粒之间的空隙逐渐消失,颗粒在受到巨大的压力时发生应变,出现粉碎和微裂纹。

1 辊压机操作注意事项(1)辊压机主电动机要求空负荷启动,当辊压机故障停机后的再启动,应首先在无挤压力的情况下将存料排空,然后按要求启动加载挤压。

(2)辊压机正常停机后的启动前应检查受力连接螺栓的拧紧和各润滑点的充脂及润滑情况。

(3)料床粉碎的前提是两辊之间一定要有一层密集的物料,粉碎作用主要决定于粒间的压力,而不决定于两辊的间隙。

在强制喂料时,物料必须充满辊缝形成料柱,颗粒之间如有自由空间,形不成料床。

(4)喂料粒度应小于两辊之间的间隙,由于挤压粉碎机可以施行先挤碎后加压的功能,一定数量的大颗粒进入不致影响粉碎效果。

(5)辊压机的正常停机应按工艺流程从前向后停车即从进料端到出料端。

(6)辊压机的振动控制:辊压机的振动通常表现为活动辊水平振动和传动系统扭振等两种情况。
