当前位置：文档之家 › 无机结合料稳定土的击实试验(自动试算表)

无机结合料稳定土的击实试验(自动试算表)

  • 格式：xls
  • 大小：207.00 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

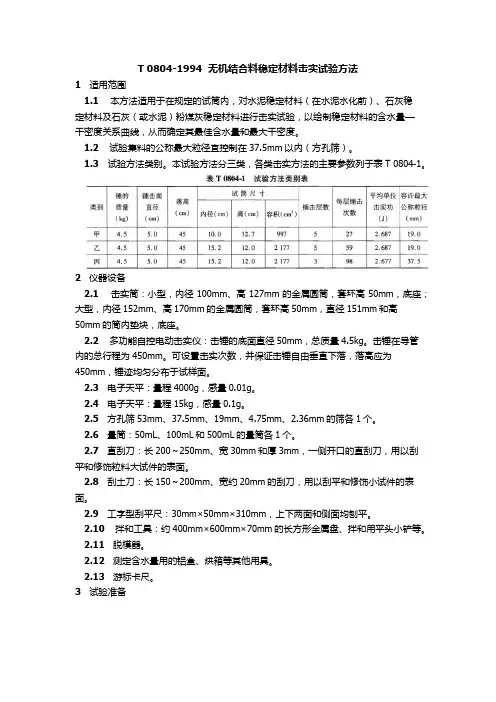

T 0804-1994 无机结合料稳定材料击实试验方法

T 0804-1994 无机结合料稳定材料击实试验方法

T 0804-1994 无机结合料稳定材料击实试验方法1适用范围1.1本方法适用于在规定的试筒内，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量—干密度关系曲线，从而确定其最佳含水量和最大干密度。

1.2 试验集料的公称最大粒径宜控制在37.5mm以内（方孔筛）。

1.3 试验方法类别。

本试验方法分三类，各类击实方法的主要参数列于表T 0804-1。

2 仪器设备2.1击实筒：小型，内径100mm、高127mm的金属圆筒，套环高50mm，底座；大型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座。

2.2 多功能自控电动击实仪：击锤的底面直径50mm，总质量4.5kg。

击锤在导管内的总行程为450mm。

可设置击实次数，并保证击锤自由垂直下落，落高应为450mm，锤迹均匀分布于试样面。

2.3电子天平：量程4000g，感量0.01g。

2.4电子天平：量程15kg，感量0.1g。

2.5方孔筛53mm、37.5mm、19mm、4.75mm、2.36mm的筛各1个。

2.6量筒：50mL、100mL和500mL的量筒各1个。

2.7直刮刀：长200～250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

2.8刮土刀：长150～200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。

2.9工字型刮平尺：30mm×50mm×310mm，上下两面和侧面均刨平。

2.10拌和工具：约400mm×600mm×70mm的长方形金属盘、拌和用平头小铲等。

2.11脱模器。

2.12 测定含水量用的铝盒、烘箱等其他用具。

2.13游标卡尺。

3试验准备3.1将具有代表性的风干试料（必要时，也可以在50℃烘箱内烘干）用木锤捣碎或用木蹍蹍碎。

土团均应破碎到能通过4.75mm的筛孔。

无机结合稳定材料的击实试验方法

无机结合稳定材料的击实试验方法

无机结合料稳定土的击实试验方法1 仪器设备(1 )击实筒:小型，内径l00mm、高127mm的金属圆筒，套环高50mm，底座;中型，内径152mm,高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座。

(2)击锤和导管:击锤的底面直径50mm，总质量4.5k g。

击锤在导管内的总行程为450mm 。

可设置击实次数，并保证击锤自由垂直落下，落高应为450mm，锤迹均匀分布于试样面。

(3)电子天平:量程4000g，感量0.01 g,(4 )电子天平:称量15kg，感量0.1g,(5 )方孔筛:孔径53mm，37.5mm、26.5mm、19mm、4.75mm、2.36mm的筛各1个。

(6 )量筒:50mL、100mL和500mL的量筒各1个。

(7 )直刮刀:长200-250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

(8) 刮土刀:长150～200mm、宽约20mm的刮刀。

用以刮平和修饰小试件的表面(9 )工字形刮平尺:30mmX 50mm X310mm，上下两面和侧面均刨平。

(1 0) 拌和工具:约400mm X 600mm X70mm 的长方形金属盘，拌和用平头小铲等。

(1 1) 脱模器。

(1 2) 测定含水量用的铝盒、烘箱等其它用具。

2试验步骤：（1）试样准备a将具有代表性的风干试料(必要时，也可以在50℃烘箱内烘干)用木锤或木碾捣碎。

土均应捣碎到能通过4.75mm的筛孔。

但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。

b如试料是细粒土，将已捣碎的具有代表性的土过5mm筛备用(用甲法或乙法做试验)。

如试料中含有粒径大于5mm的颗粒，则先将试料过25mm的筛，如存留在筛孔25mm筛的颗粒的含量不超过2000，则过筛料留作备用(用甲法或乙法做试验)。

c如试料中粒径大于19mm的颗粒含量超过10％，则将试料过37.5mm的筛；如果存留在37。

水稳现场击实自动计算生成表

水稳现场击实自动计算生成表

4
5
备
注
经检测，该混合料的最大 干密度为2.483g/cm3,与设 计阶段的最大干密度不超 过0.02cm3。
含水率ω（%）

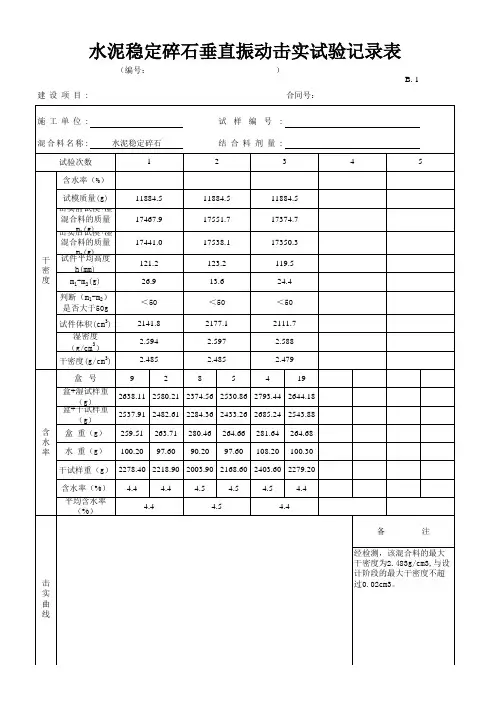

水泥稳定碎石垂直振动击实试验记录表
建设项目:
（编号：
） B.1
合同号：
施工单位:
试 样 编 号 : K62+860-K63+160左幅
混合料名称:
水泥稳定碎石
结合料剂量:
试验次数
1
2
3
含水率（%）
试模质量(g)
击实前试模+湿
混合料的质量
击实后m1பைடு நூலகம்试g)模+湿
混合料的质量
干 试件m平2(均g)高度
密
11884.5 17374.7
17350.3 119.5 24.4 ＜50 2111.7 2.588 2.479
盒号
9
2
8
5
4
19
盒+湿试样重 （g）
盒+干试样重 （g）
2638.11 2580.21 2374.56 2530.86 2793.44 2644.18 2537.91 2482.61 2284.36 2433.26 2685.24 2543.88
含水率（%）
平均含水率 （%）
4.4
4.4
4.4
4.5
4.5
4.5
4.5
4.4
4.4
2.50
2.48
2.46
2.44
2.42
2.40
2.38
干密度(g/cm3)
击
2.36 2.34
实
2.32
曲
2.30 2.28

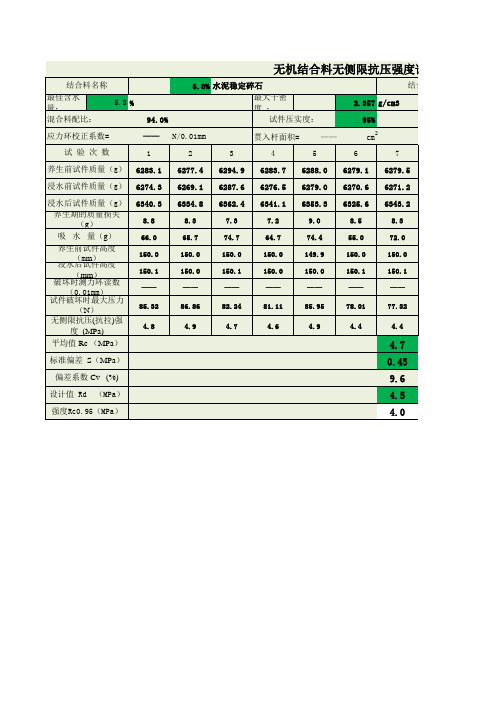

无机结合料无侧限抗压强度试验自动计算表

无机结合料无侧限抗压强度试验自动计算表
无机结合料无侧限抗压强度试验
结合料名称
最佳含水 量：
5.8 %
混合料配比：
94.0%
6.0% 水泥稳定碎石 最大干密 度： 试件压实度：
结合料剂量（%） 2.357 g/cm3
95%
应力环校正系数=
—— N/0.01mm
贯入杆面积=
——
cm2
试验次数
1
2
3
4
5
6
7
养生前试件质量（g） 6283.1 6277.4 6294.9 6283.7 6288.0 6279.1 6279.5
度 (MPa)
平均值 Rc （MPa）
ቤተ መጻሕፍቲ ባይዱ
6340.3 8.8 66.0 150.0 150.1 —— 85.32
4.8
6334.8 8.3 65.7 150.0 150.0 —— 86.86
4.9
6362.4 7.3 74.7 150.0 150.1 —— 82.24
4.7
6341.1 7.2 64.7 150.0 150.0 —— 81.11
设计值 Rd （MPa）
4.5
强度Rc0.95（MPa）
4.0
抗压强度试验
结合料剂量（%）
试件尺 寸： 养生龄期：
6.0% φ150×150mm 7d
m2
保证率：
95 %
8
9
10
11
12
6291.9 6278.3 6278.5 6286.9 6280.8
6285.0 6270.4 6269.8 6279.5 6274.1
79.49
4.5
6.3
4.5
4.7
4.5

无机结合料稳定材料击实试验方法

无机结合料稳定材料击实试验方法

无机结合料稳定材料击实试验方法2仪器设备2.1击实筒:小型，内径100mm、高127mm的金属圆筒,套环高50mm,底座;大型，内径152mm、高170mm的金属圆筒，套环高50mm,直径151mm和高50mm的筒内垫块，底座。

2.2多功能自控电动击实仪:击锤的底面直径50mm,总质量 4.5kg。

击锤在导管内的总行程为450mm。

可设置击实次数，并保证击锤自由垂直落下，落高应为450mm,锤迹均匀分布于试样面。

2.3电子天平:量程4 OOOg,感量O.Olg。

2.4电子天平:量程15kg,感量0. lg。

2.5 方孔筛:孔径 53mm、37. 5mm,26. 5mm、19mm、4. 75mm、2. 36mm 的筛各 1 个。

2.6量筒:50mL、100mL和500mL的量筒各1个。

2.7直刮刀：长200 ~ 250mm、宽30mm和厚3 mm —侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

2.8刮土刀：长150〜200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。

2.9工字形刮平尺:30mm x50mm X 310mm,上下两面和侧面均刨平。

2.10拌和工具:约400mm X 600mm X 70mm的长方形金属盘、拌和用平头小铲等。

2.11脱模器。

2.12测定含水量用的铝盒、烘箱等其他用具。

2.13游标卡尺。

3试验准备3.1将具有代表性的风干试料用木锤捣碎或用木碾碾碎。

土团均应破碎到能通过4. 75mm的筛孔。

但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。

3.2如试料是细粒土，将已破碎的具有代表性的土过4. 75mm筛备用（用甲法或乙法做试验)。

3.3如试料中含有粒径大于 4. 75mm的颗粒，贝(J先将试料过19mm筛;如存留在19mm 筛上的颗粒的含量不超过10%，则过26.5mm筛，留作备用（用甲法或乙法做试验）。

3.4如试料中粒径大于19mm的颗粒含量超过10%，则将试料过37. 5mm筛;如果存留在37. 5mm筛上的颗粒的含量不超过10%，则过53mm的筛备用（用丙法试验）。

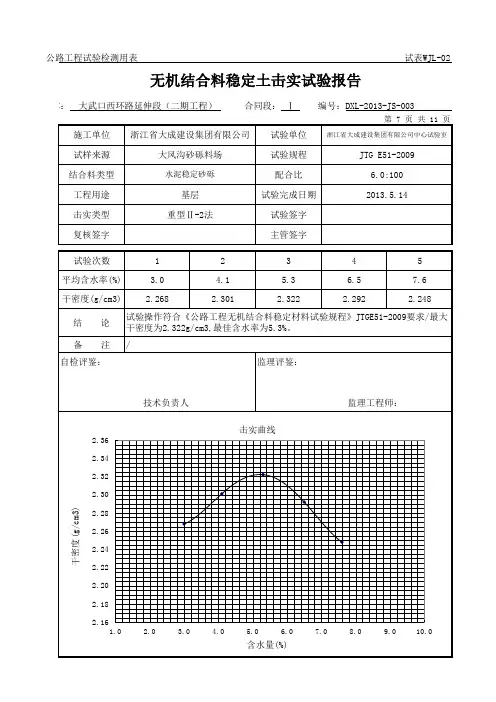

无机结合料稳定土击实试验报告

无机结合料稳定土击实试验报告
浙江省大成建设集团有限公司大风沟砂砾料场水泥稳定砂砾基层重型2法216218220222224226228230232234236102030405060708090100干密度gcm3含水量击实曲线公路工程试验检测用表试表wjl02施工单位试验单位试样来源试验规程结合料类型配验次数12345平均含水率3041536576干密度gcm322682301232222922248结论备注自检评鉴
第 7 页 共 11 页
浙江省大成建设集团有限公司中心试验室
1
浙江省大成建设集团有限公司 大风沟砂砾料场
水泥稳定砂砾
JTG E51-2009 6.0:100 2013.5.14
基层 重型Ⅱ-2法
试验操作符合《公路工程无机结合料稳定材料试验规程》JTGE51-2009要求/最大 干密度为2.322g/cm3,最佳含水率为5.3%。 / 监理评鉴：
公路工程试验检测用表
试表WJL-02
无机结合料稳定土击实试验报告
工程名称： 大武口西环路延伸段（二期工程） 施工单位 试样来源 结合料类型 工程用途 击实类型 复核签字 试验次数 平均含水率(%) 干密度(g/cm3) 结 备 论 注 1 3.0 2.268 2 4.1 2.301 合同段： Ⅰ 试验单位 试验规程 配合比 试验完成日期 试验签字 主管签字 3 5.3 2.322 4 6.5 2.292 5 7.6 2.248 编号：DXL-2013-JS-003
自检评鉴：
技术负责人： 击实曲线
2.36 2.34 2.32 2.30
监理工程师：
干密度(g/cm3)
2.28 2.26
2.24
2.22 2.20 2.18 2.16
1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0

无机结合料稳定材料击实试验步骤、要点与计算

无机结合料稳定材料击实试验步骤、要点与计算

无机结合料稳定材料击实试验步骤、要点与计算试验目的和适用范围：本试验法适用于在规定的试筒内，对水泥稳定土（在水泥水化前）、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度；试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm（圆孔筛）。

试验前的准备：根据集料最大粒径的不同，本试验方法共分为甲、乙、丙三类。

试验前将具有代表性的风干试料用木锤或木碾捣碎。

如试料是细粒土，应将已捣碎的具有代表性土过5mm筛备用（用甲法或乙法做试验）；如试料中含有大于5mm的颗粒，则先将试料过25mm筛，如存留在筛孔25mm筛的颗粒的含量不超过20%，则过筛料留作备用（用甲法或乙法做试验）；如试料中粒径大于25mm筛的颗粒含量过多，则将试料过40mm 的筛备用（用丙法做试验）。

每次筛分后，均应记录超尺寸颗粒的百分率。

在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。

试验步骤、要点:1）甲法①将已筛分的试样用四分法逐次分小，至最后取出约10~15kg试料。

再用四分法将已取出的试料分成5~6份，每份试料的干质量为2kg（对于细粒土），或2.5kg（中粒土）。

②预定5~6个不同含水量，依次相差1%~2%，且其中至少有两个大于和两个小于最佳含水量。

③按预定含水量制备试样。

④将所需要的稳定剂水泥加到浸润后的试料中，并用小铲、泥刀或其它工具充分拌和到均匀状态。

⑤将试筒套环与击实底板紧密联接，并将制备好的试样分五层装入筒内，每层装好后按规定击实次数（27次）进行击实，且最后一层试样击实后，试样超出试筒顶的高度不得大于6mm，否则应作废。

⑥用刮土刀沿套环内壁削挖，使试样与套环脱离后，扭动并取下套环。

用工字型刮平尺齐筒顶和筒底将试样刮平，擦净试筒的外壁后，称其质量准确至5g。

⑦用脱模器推出筒内试样，并从试样内部由上至下取两个有代表性的样品测定其含水量（两个差值不得大于1%），计算至0.1%。

T08041994无机结合料稳定材料击实试验方法

T08041994无机结合料稳定材料击实试验方法

（2）多功能自控电动击实仪
No 击锤的底面直径50mm，总质量4.5kg。击锤在导管
内的总行程为450mm。可设置击实次数，并保证击锤自 由垂直落下，落高应为450mm，锤迹均匀分布于试样面。
T08041994无机结合料稳定材料击 实试验方法
（3）电子天平：量程4 000g，感量0.01g。
小铲、泥刀或其他工具充分拌和到均匀状态。 水泥应在土样击实前逐个加入。加有水泥的试样拌和
后，应在1h内完成下述击实试验。拌和后超过1h的试样， 应予作废（石灰稳定材料和石灰粉煤灰稳定材料除外）。
T08041994无机结合料稳定材料击 实试验方法
No ⑤试筒套环与击实底板应紧密联结。
将击实筒放在坚实地面上（不放垫块）
No 小型，内径100mm、高127mm的金属圆筒，套环高
50mm，底座； 大型，内径152mm、高170mm的金属圆筒，套环高
50mm，直径151mm和高50mm的筒内垫块，底座。
T08041994无机结合料稳定材料击 实试验方法
No
圆筒、套环、底座、筒内垫块
T08041994无机结合料稳定材料击 实试验方法
No 且其中至少有两个大于和两个小于最佳含水量。 注①：对于中、粗粒土，在最佳含水量附近取0.5%， 其余取1%。对于细粒土，取1%，但对于黏土，特别是重 黏土可能需要取2%。
T08041994无机结合料稳定材料击 实试验方法
③按预定含水量制备试样。
No 将1份试料平铺于金属盘内，将事先计算得的该份试
如只取一个样品测定舍水量，则样品的数量应不少于 1400g。烘箱的温度应事先调整到110 0C左右，以使放人 的试样能立即在105 ~110℃的温度下烘干。擦净试筒，称 其质量Q2。

灰土标准击实

灰土标准击实
含 盒质量（g） 31.99 31.76 32.72 31.89 31.08 32.26 32.32 31.40 31.63 31.90 水 量 水质量（g） 11.27 11.73 14.61 13.07 16.49 16.47 18.27 18.96 19.82 22.31
干土质量（g） 109.45 107.50 120.73 113.43 113.70 112.53 111.11 116.93 110.26 120.12
含水量（%） 10.30 10.91 12.10 11.52 14.50 14.64 16.44 16.21 17.98 18.57
平均含水量（%）
10.6
11.8
14.6
16.3
18.3
最佳含水量W0= 14.6 %
含水量与干密度关系曲线
最大干密度ρdm= 1.758 g/cm3
结 论：经检测，两次平行试验结果为： 最佳含水量W0＝14.6％， 最大干密度ρdmax=1.760g/cm3。
3894.4 2017 1877.4 1.870
3974.8 2051 1923.8 1.930
4038.8 2017 2021.8 2.014
4052.1 23.9 2017 2006.9 1.999
干密度（g/cm3）
1.691
1.726
1.758
1.725
1.770
干 密 度 ρ1d.720
干密度（g/cm3）
g/cm3
1.670 4.0
8.0
12.0
16.0
20.0
含水量含（水%）量W
（%）
1011
工程部位
路基工程
试样描述
无杂质

无机结合料稳定土击实试验报告

无机结合料稳定土击实试验报告
监理评鉴：
干密度(g/cm3)
2.36 2.34 2.32 2.30 2.28 2.26 2.24 2.22 2.20 2.18 2.16
1.0
技术负责人：
击实曲线
2.0
3.0
4.0
5.0
6.0
含水量(%)
监理工程师：
7.0
验检测用表
无机结合料稳定土击实试验报告
试表WJL-02
工程名称： 大武口西环路延伸段（二期工程）
合同段： Ⅰ 编号：DXL-2013-JS-003
1
第 7 页 共 11 页
施工单位
浙江省大成建设集团有限公司
试验单位
浙江省大成建设集团有限公司中心试验室
试样来源
大风沟砂砾料场
试验规程
JTG E51-2009
结合料类型
水泥稳定砂砾
配合比
6.0:100
工程用途
基层
试验完成日期
2013.5.14
击实类型
重型Ⅱ-2法
试验签字
复核签字
主管签字
试验次数
1
2
3
4
5
平均含水率(%)
3.0
4.1
5.3
6.5
7.6
干密度(g/cm3)
2.268
2.301
2.322
2.292
2.248
结论 备注 自检评鉴：
试验操作符合《公路工程无机结合料稳定材料试验规程》JTGE51-2009要求/最大 干密度为2.322g/cm3,最佳含水率为5.3%。 /

3、无机结合料稳定土的击实试验方法(T0804-94)

3、无机结合料稳定土的击实试验方法(T0804-94)

3无机结合料稳定土的击实试验方法(T0804—94)3.0.1目的和适用范围(1)本试验法适用于在规定的试筒内,对水泥稳定土(在水泥水化前)、石灰稳定土及石灰(或水泥)粉煤灰稳定土进行击实试验,以绘制稳定土的含水量-干密度关系曲线,从而确定其最佳含水量和最大干密度。

(2)试验集料的最大粒径宜控制在25mm以内,最大不得超过40mm(圆孔筛)。

(3)试验方法类别。

本试验方法分三类,各类击实方法的主要参数列于表3.0.1。

(1)击实筒:小型,内径100mm、高127mm的金属圆筒,套环高50mm,底座;中型,内径152mm、高170mm的金属圆筒,套环高50mm,直径151mm和高50mm 的筒内垫块,底座。

(2)击锤和导管:击锤的底面直径50mm,总质量4.5kg。

击锤在导管内的总行程为450mm。

(3)天平:感量0.01g。

(4)台秤:称量15kg,感量5g。

(5)圆孔筛:孔径40mm、25mm或20mm以及5mm的筛各1个。

(6)量筒:50mL、100mL和500mL的量筒各1个。

(7)直刮刀:长200～250mm、宽30mm和厚3mm,一侧开口的直刮刀,用以刮平和修饰粒料大试件的表面。

(8)刮土刀:长150～200mm、宽约20mm的刮刀。

用以刮平和修饰小试件的表面。

(9)工字型刮平尺:30mm×50mm×310mm,上下两面和侧面均刨平。

(10)拌和工具:约400mm×600mm×70mm的长方形金属盘,拌和用平头小铲等。

(11)脱模器。

(12)测定含水量用的铝盒、烘箱等其它用具。

3.0.3试料准备将具有代表性的风干试料(必要时,也可以在50℃烘箱内烘干)用木锤或木碾捣碎。

土团均应捣碎到能通过5mm的筛孔。

但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。

如试料是细粒土,将已捣碎的具有代表性的土过5mm筛备用(用甲法或乙法做试验)。

土工击实自动计算表格

土工击实自动计算表格

盒 重（g） 湿土重（g）
25.39 25.20 25.91 24.51 24.88 24.65 24.59 24.27 25.94 24.95 133.28 138.08 155.34 139.63 126.11 132.67 128.55 132.05 138.38 141.80
1.70 8
10 12 14 16 18 20 22
18.2 18.3 18.4 18.5 18.6 18.7 18.8 18.9 19 19.1 19.2 19.3 19.4 19.5 19.6 19.7 19.8 19.9 20 1.72217 1.71699 1.71171 1.70633 1.70083 1.69523 1.68953 1.68372 1.6778 1.67178 1.66565 1.65941 1.65307 1.64663 1.64007 1.63341 1.62665 1.61978 1.6128
素土土粒比重及塑指或无 机结合料平行试验平均值
Gs=2.61;Ip=11.8% ρ=1.85g/cm3; ω=14.5%
平均含水量（%）
10.3
12.1
14.0
16.0
17.9
试验：
复核：
审核：
最佳含水量 W= 14.3 % 监理：
最大干密度ρ= 1.85 g/cm3 2005年4月8日
g/cm3
Va=0
x=
16.0
17.0 18.0
y=
#DIV/0!
#DIV/ #DIV/ 0! 0!
0
x=
1.0 2.0
y=
#DIV/ #DIV/ 0! 0!
x3+
x2+
x+

无机结合料稳定材料击实试验

无机结合料稳定材料击实试验

T 0804-1994无机结合料稳定材料击实试验方法一、适用范围①试验集料的公称最大粒径宜控制在37. 5mm以内(方孔筛)。

②试验方法类别。

本试验方法分三类，各类击实方法的主要参数列于表T 0804-1二、仪器设备①击实筒:小型，内径100mm、高127 mm的金属圆筒，套环高50mm，底座;大型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151 mm和高50mm的筒内垫块，底座。

②多功能自控电动击实仪:击锤的底面直径50mm，总质量4. 5kg。

击锤在导管内的总行程为450mm。

可设置击实次数，并保证击锤自由垂直落下，落高应为450 mm，锤迹均匀分布于试样面。

③电子天平:量程4000g，感量0.01g。

④电子天平:量程15 kg，感量0. 1g。

⑤方孔筛:孔径53mm,37. 5mm,26. 5mm,19mm,4. 75mm,2. 36mm的筛各1个。

⑥量筒:50mL,100mL和500mL的量筒各1个。

⑦直刮刀:长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

⑧刮土刀:长150~200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。

⑨工字形刮平尺:30mm x 50mm x 310mm，上下两面和侧面均刨平。

⑩拌和工具:约400mm x 600mm x 70mm的长方形金属盘、拌和用平头小铲等。

11脱模器。

12测定含水量用的铝盒、烘箱等其他用具。

13游标卡尺。

三、试验准备①将具有代表性的风干试料(必要时，也可以在50℃烘箱内烘干)用木锤捣碎或用木碾碾碎。

土团均应破碎到能通过4. 75 mm的筛孔。

但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。

②如试料是细粒土，将已破碎的具有代表性的土过4. 75mm筛备用(用甲法或乙法做试验)。

③如试料中含有粒径大于4. 75mm的颗粒，则先将试料过19mm筛;如存留在19 mm 筛上的颗粒的含量不超过10%，则过26 . 5 mm筛，留作备用(用甲法或乙法做试验)。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

盒+湿土质量（g） 125.3 132.9 121.2 121.6 114.3 137.2 113.0 140.8 119.2 128.8 盒+干土质量（g） 115.5 122.6 110.2 111.4 103.6 123.0 101.0 124.4 105.0 112.5 含水 率 盒质量（g） 水质量（g） 干土质量（g） 含水量（%） 平均含水量（%） 最佳含水率Wo= 最大干密度ρ
无机结合料稳定土的击实试验记录表
工程名称： 任务单号 试验日期 试验规程 评定标准 试样名称 试样描述 结合料） 干密 度 筒质量（g） 湿土质量（g） 湿密度（g/cm3） 干密度（g/cm3） 盒号 (％) 结合料含水量 g 1 5244 3303 1941 1.947 1.760 073 065 ×××公路工程项目 / 2007年6月10日 JTJ057-94 / 合同号： 试验环境 试验设备 试验人员 复核人员 取样地点 工程部位 (％) 集料含水量 每层击数 2 5305 3303 2002 2.008 1.785 065 122 27 3 5380 3303 2077 2.083 1.813 143 109 4 5396 3303 2093 2.099 1.800 117 081 (％) 筒容积V 落距 5 5387 3303 2084 2.091 1.748 141 134 060 123 997 450 6 (cm3) mm J1-A1-001 编号： 试表4-2
dmax=
24.60 23.60 23.60 29.50 31.60 28.20 29.00 25.40 31.40 30.70 23.10 29.60 9.862 10.27
90.86 99.00
10.9
86.65
10.19 10.69 14.12 11.95 16.36 14.19 16.29
81.89 72.02 94.84 72.05 98.99 73.65 81.82
8.0
10.0 12.0 14.0 16.0 18.0 20.0 22.0 含水率W （％）
0
10.85 10.38 12.59 12.44 14.84 14.89 16.59 16.53 19.27 19.91 10.6 15.0 1.81 % g/cm3
干密度ρ d （g/cm3）
12.5
1.82 1.80 1.78 1.76 1.74
14.9
16.6
19.6
结论：根据平行试验，最大干密度为 1.81g/cm3,最佳含水率为15％。
