无机结合料稳定土的击实试验方法作业指导书1 目的和适用范围1.1本试验法适用于在规定的试筒内，对水泥稳定土(在水泥水化前)、石灰稳定土及石灰（或水泥）粉煤灰稳定土进行击实试验，以绘制稳定土的含水量-干密度关系曲线，从而确定其最佳含水量和最大干密度。

1.2试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm （圆孔筛）。

1.3试验方法类别。

本试验方法分三类，各类击实方法的主要参数列于表T0804-1中。

表T0804-1试验方法类别类别锤的质量（kg）锤击面直径（cm）落高（cm）试筒尺寸锤击层数每层锤击次数平均单位击实功容许最大粒径（mm）内径（cm）高（cm）容积（cm3）甲 4.5 5.0 45 10 12.7 997 5 27 2.687 25 乙 4.5 5.0 45 15.2 12.0 2177 5 59 2.687 25 丙 4.5 5.0 45 15.2 12.0 2177 3 98 2.687 402 仪器设备2.1击实筒：小型，内径100mm，高127mm的金属圆筒，套环高50mm，底座；中型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座；2.2击锤和导管：击锤的底面直径50mm，总质量为4.5kg。

击锤在导管内的总行程为450mm。

2.3天平：感量0.01g。

2.4台秤：称量15kg，感量5g。

2.5圆孔筛：孔径40mm、25mm或20mm以及5mm的筛各一个。

2.6量筒：50mL、100mL和500mL的量筒各1个。

2.7直刮刀：长200~250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

2.8刮土刀：长150~200mm、宽约20mm的刮刀。

用以刮平和修饰小试件的表面。

2.9工字型刮平尺：30mm×50mm×310mm，上下两面和侧面均刨平。

2.10拌和工具：约400mm×600mm×70mm，的长方形金属盘，拌和用平头小铲等。

无机结合料稳定材料击实试验1 适用范围本试验法适用于在规定的试筒内，对水泥稳定材料(在水泥水化前)、石灰稳定材料及石灰(或水泥)粉煤灰稳定土进行击实试验，以绘制稳定土的含水量一干密度关系曲线，从而确定其最佳含水量和最大干密度。

2 试验目的为了测定无机结合料稳定材料的最佳含水率，和最大干密度。

3 试验依据《公路工程无机结合料稳定材料试验规程》 JTG E51-20094 检验人员检验人员均为持证上岗人员。

5 试验设备5.1 击实筒5.2 多功能电动击实仪BKJ-Ⅲ型5.3 电子天平：量程6000g，感量0.01g。

5.4 电子天平：量程15kg，感量0.1g。

5.5量筒：50mL、100mL和500mL的量筒各一个。

5.6 直刮刀。

5.7拌和工具：约400mm×600mm×70mm的长方形金属盘、拌和用平头小铲等。

5.8 电动脱模器。

5.9 测定含水率用的铝盒、电热鼓风干燥箱。

5.10游标卡尺。

6 试验准备6.1 将具有代表性的风干试料(必要时，也可以在50℃烘箱内烘干)用木锤捣碎或用木碾碾碎。

土团均应破碎到能通过4.75 mm的筛孔。

但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。

6.2 如试料是细粒土，将已破碎的具有代表性的土过4.75mm筛备用（用甲法或乙法做试验)。

6.3 如试料中含有粒径大于4. 75m的颗粒，则先将试料过19mm筛;如存留在19 mm筛上的颗粒的含量不超过10%，则过26.5 mm筛，留作备用(用甲法或乙法做试验)。

6.4 如试料中粒径大于19 mm的颗粒含量超过10%，则将试料过37.5 mm 筛;如果存留在37. 5 mm筛上的颗粒的含量不超过10%，则过53 mm的筛备用(用丙法试验)。

6.5 每次筛分后，均应记录超尺寸颗粒的百分率P。

6.6 在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。

对于细粒土，试样应不少于100g;对于中粒土，试样应不少于1000g;对于粗粒土的各种集料，试样应不少于2000g。

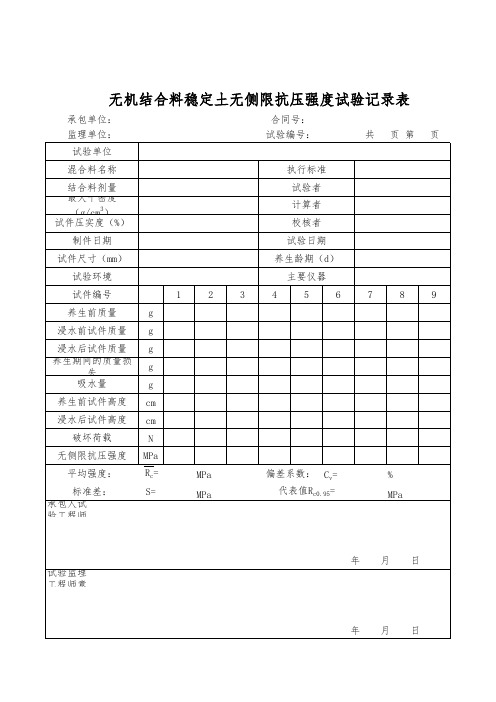

⽆机结合料稳定材料⽆侧限抗压强度试验记录表
⽆机结合料稳定材料⽆侧限抗压强度试验记录表
JTG E51-2009 公路⼯程⽆机结合料稳定材料试验规程
LMA08页码
共
页
编号:_________________________
单位⼯程分项⼯程⼯程部位监理单位项⽬名称合同段施⼯单位成型⽇期检验单位桩号范围试验⽇期分部⼯程最⼩值(MPa)标准差S 使⽤位置
取样地点成型试件
试件质量(g)试件编号
平均值(MPa)
浸⽔前
试件质量(g)
95%保证率的值(MPa)
试件压实度(%)样品编号结合料剂量(%)变异系数Cv(%)加载速度(mm/min)试件尺⼨最⼤值(MPa)
设计强度(MPa)⽔泥标号
样品名称材料配⽐击实试验
最佳含⽔量(%)
最⼤⼲密度(g/cm3)
龄期(天)
试件⾼ (mm)湿容重(g/cm3)含⽔量(%)⼲容重(g/cm3)
浸⽔后试件质量(g)
吸⽔量(g)
浸⽔后试件⽆侧限抗压强度
试件⾼(mm)
湿容重(g/cm3)
含⽔量(%)
⼲容重(g/cm3)
破坏强度 (MPa)
破坏荷载 (kN)试件⾯积 (mm2)。
