下载文档原格式
土的击实试验实施细则1. 总则1.1 本细则适用于现场测定细粒土、砂类土、砾类土、无机结合料的击实试验。
1.2 本细则是依据JTGE40-2007编制。
2. 无机结合料稳定层击实试验2.1 本试验法适用于在规定的试筒内，对水泥稳定土（在水泥水化前）等进行击实试验，以绘制稳定土的含水量—干密度关系曲线，从而确定其最佳含水量和最大干密度。
2.2 试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm（圆孔筛）2.3 根据工程要求及土的性质，按JTJ051-93或JTJ057-94中的规定选择最大粒径选用试筒。
详见下表：2.4.1 击实筒：小型，内径100mm，高127mm的金属圆筒，套环高50mm，底座；中型，内径150mm，高170mm的金属圆筒，套环高50mm，直径152mm和高50mm的筒内垫块，底座。
2.4.2 击实仪。
规格见上表。
2.4.3 天平，感量0.01g；台称15kg，感量5g。
2.4.4 圆孔筛：孔径40mm、25mm或20mm以及5mm的筛各1个。
2.4.5 量筒：50ml、100ml和500ml的量筒各1个。
2.4.6 其他：刮刀、拌各工具、脱模器、铝盒、烘箱。
2.5 试样制备2.5.1 将具有代表性的风干或在50℃温度下烘干的试料用木锤或木碾捣碎。
土团应捣碎到能通过5mm的筛孔。
2.5.2 在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。
细粒土，试样应不少于100g；对于中粒土（粒径小于25mm的各种集料）试样应不小于1000g；对于粗粒土的各种集料试样应不少于2000g。
2.6 试验步骤2.6.1 将已筛分的试样用四分法取筛下的土约30kg，再用四分法将取出的试料分成5～6份，每份试料的干重约为4.4kg （细粒土）或5.5kg（中粒土）。
2.6.2 预定5～6个不同含水量，依次相差1%～2%，且其中至少有两个大于和两个小于最佳含水量。
2.6.3 按预定含水量制备试样，将1份试料平铺于金属盘内，将事先算得的该份试料中应加的水量均匀地喷洒在试料上，用小锤将试料充分拌和到均匀状态（如为石灰稳定土和水泥、石灰综合稳定土，可将石灰和试料一起拌匀），然后装入密闭容器或塑料口袋内浸润备用。
土工击实试验规范土工击实试验规范土工击实试验培训1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律:在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
土工击实试验规范土工击实试验培训1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律:在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
![无机结合料稳定土的击实试验方法[整理]](https://img.taocdn.com/s1/m/6eb232d40d22590102020740be1e650e52eacf9b.png)
无机结合料稳定土的击实试验方法(T0804- 94)01 目的和适用范围00(1) 本试验法适用于在规定的试筒内，对水泥稳定土(在水泥00水化前)、石灰稳定土及石灰(或水泥)粉煤灰稳定土进行击实试00验，以绘制稳定土的含水量一干密度关系曲线，从而确定其最佳含0水量和最大干密度。
00(2 )试验集料的最大粒径宜控制在25mm以内，最大不得超00过40mm(圆孔筛)。
00(3 )试验方法类别。
本试验方法分三类，各类击实方法的主要00参数列于表3.0-1.0试验方法类别表 3. 0. 1002 仪器设备00(1 )击实筒:小型，内径l00mm、高127mm的金属圆筒，套环00高50mm，底座;中型，内径152mm,高170mm的金属圆筒，套环00高50mm，直径151mm和高50mm的筒内垫块，底座。
00(2) 击锤和导管:击锤的底面直径50mm，总质量4.5k g。
击锤在导管内的总行程为450mm 。
00(3) 天平:感量0.01 g,0(4 )台秤:称量15kg，感量5g,0(5 )圆孔筛:孔径40mm,2 5mm或20mm 以及5mm的筛各1个。
00(6 )量筒:50MI-l 00mI一和500mL的量筒各1个。
0(7 )直刮刀:长200-250mm 宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。
00(8) 刮土刀:长150^2 00mm、宽约20mm的刮刀。
用以刮平和修饰小试件的表面00(9 )工字型刮平尺:30mmX 50mm X3 10mm，上下两面和侧面均刨平。
00(1 0) 拌和工具:约400mm X 600mm X7 0mm 的长方形金属盘，拌和用平头小铲等。
0(1 1) 脱模器。
00(1 2) 测定含水量用的铝盒、烘箱等其它用具。
003试料准备00将具有代表性的风干试料(必要时，也可以在50'C烘箱内烘干)用木锤或木碾捣碎。
土均应捣碎到能通过5mm的筛孔。
土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类试验方法类别锤底直径（cm）锤质量(Kg)落高(cm)试筒尺寸试样尺寸层数每层击数内径高（cm）高度（cm）体积（cm3）(cm)轻型I-1I-2552.52.530301015.212.71712.7129972177332759重型Ⅱ-1Ⅱ-2554.54.545451015.212.71712.71299721775327983.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量使用方法类别试筒内径（cm）最大粒径（mm）试料用量（kg）干土法，试b1020至少5个试样，每样不重复使用15.240个3至少5个试样，每个6湿土法，试样不重复使用c1015.22040至少5个试样，每个3至少5个试样，每个64.2 干土法（土不重复使用）。

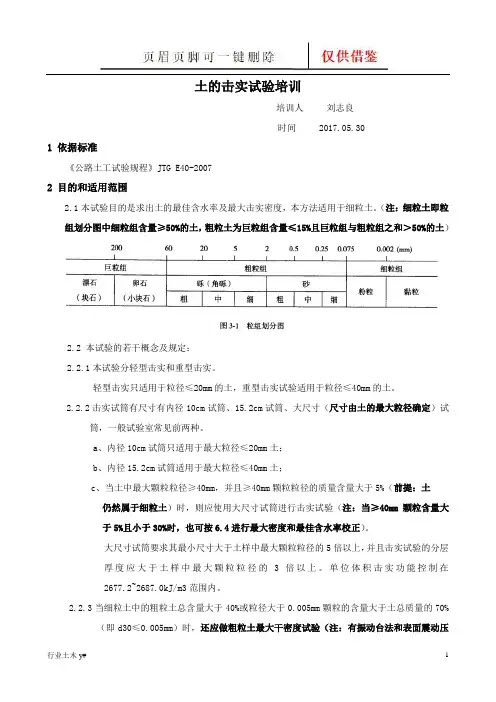

土的击实试验培训培训人刘志良时间 2017.05.301 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围2.1本试验目的是求出土的最佳含水率及最大击实密度，本方法适用于细粒土。
（注：细粒土即粒组划分图中细粒组含量≥50%的土，粗粒土为巨粒组含量≤15%且巨粒组与粗粒组之和＞50%的土）2.2 本试验的若干概念及规定：2.2.1本试验分轻型击实和重型击实。
轻型击实只适用于粒径≤20mm的土，重型击实试验适用于粒径≤40mm的土。
2.2.2击实试筒有尺寸有内径10cm试筒、15.2cm试筒、大尺寸（尺寸由土的最大粒径确定）试筒，一般试验室常见前两种。
a、内径10cm试筒只适用于最大粒径≤20mm土；b、内径15.2cm试筒适用于最大粒径≤40mm土；c、当土中最大颗粒粒径≥40mm，并且≥40mm颗粒粒径的质量含量大于5%（前提：土仍然属于细粒土）时，则应使用大尺寸试筒进行击实试验（注：当≥40mm颗粒含量大于5%且小于30%时，也可按6.4进行最大密度和最佳含水率校正）。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
2.2.3当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验（注：有振动台法和表面震动压实仪法），其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
2.2.4击实试样制备方法分为干土法和湿土法。
干土法：将土样自然风干或晾晒至含水量很小（或绝干）的状态后，测其含水率量，按照预估最佳含水量，通过计算加不同量的水拌和闷土，制备5个或以上含水率以2%左右递增的土样，其中至少有2个大于和2个小于最佳含水率。
湿土法：采集5个以上的高含水率土，按施工时能进行碾压的最高含水率，分别晾干至不同含水率（不必像干土法一样先风干再加水，而是直接分别风干至预定的不同含水率），其中至少3个土样小于最高含水率，至少2个土样大于最高含水率。
