公差与技术测量试题及答案

《公差配合与技术测量》试题班级姓名学号一、选择题（将下面题目中所有正确的论述选择出来）（每题2分，计20分）题号 1 2 3 4 5 6 7 8 9 10 答案1. 对于尺寸公差带，代号为A-H的基本偏差为(C )(A)上偏差, 正值(B) 上偏差,负值(C)下偏差, 正值(D) 下偏差, 负值2. 一般配合尺寸的公差等级范围大致为(c )(A) IT1 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT12 (D) IT8 ~IT143. 决定配合公差带位置的有(b )(A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 孔轴公差之和4. 对于基本偏差代号为JS的孔的公差带，下列论述中，正确的有(c )(A) 基本偏差只能是上偏差 (B) 基本偏差只能是下偏差 (C) 基本偏差可以是上偏差或下偏差 (D) 不能确定5. 配合是指_(b )(A) 基本尺寸相同的相互结合的孔、轴的形位公差带之间的关系(B) 基本尺寸相同的相互结合的孔、轴的尺寸公差等级之间的关系(C) 基本尺寸相同的相互结合的孔、轴的尺寸公差带之间的关系(D) 相互结合的孔、轴的尺寸公差带之间的关系6. 精密配合尺寸的公差等级范围为(b)(A) IT3 ~ IT7 (B) IT2 ~ IT5 (C) IT5 ~ IT13 (D) IT01 ~IT17. 下列论述中正确的有(A)(A) 对于轴的基本偏差，从a～h为上偏差es，且为负值或零 (B) 对于轴，从j～z孔基本偏差均为下偏差，且为正值 (C) 基本偏差的数值与公差等级均无关 (D) 基本偏差的数值与公差等级均有关8. 若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（b ）(A) 46μm (B) 41μm (C) 27μm (D) 14μm9. 决定公差带大小的有(a)(A) 标准公差 (B) 基本偏差 (C) 配合公差 (D) 极限偏差10. 极限与配合国家标准中规定的标准公差有(c)个公差等级(A) 13 (B) 18 (C) 20 (D) 28二、判断题（正确打√，错误打×，请把答案填入下表。

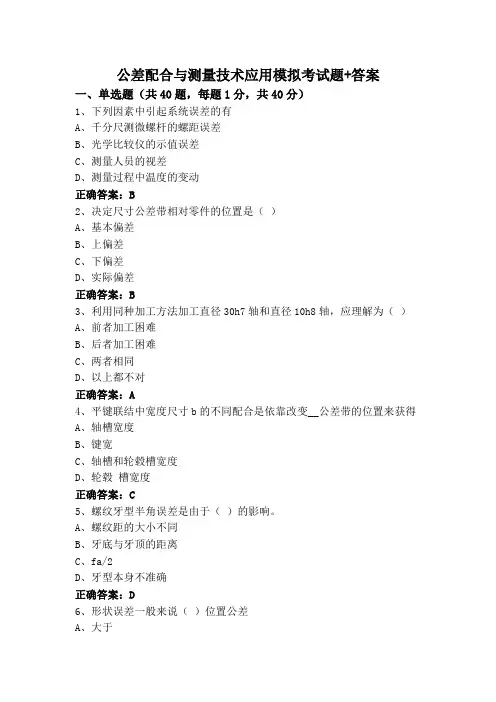

公差配合与测量技术应用模拟考试题+答案一、单选题（共40题，每题1分，共40分）1、下列因素中引起系统误差的有A、千分尺测微螺杆的螺距误差B、光学比较仪的示值误差C、测量人员的视差D、测量过程中温度的变动正确答案：B2、决定尺寸公差带相对零件的位置是（）A、基本偏差B、上偏差C、下偏差D、实际偏差正确答案：B3、利用同种加工方法加工直径30h7轴和直径10h8轴，应理解为（）A、前者加工困难B、后者加工困难C、两者相同D、以上都不对正确答案：A4、平键联结中宽度尺寸b的不同配合是依靠改变__公差带的位置来获得A、轴槽宽度B、键宽C、轴槽和轮毂槽宽度D、轮毂槽宽度正确答案：C5、螺纹牙型半角误差是由于（）的影响。

A、螺纹距的大小不同B、牙底与牙顶的距离C、fa/2D、牙型本身不准确正确答案：D6、形状误差一般来说（）位置公差A、大于B、小于C、等于D、以上都不对正确答案：B7、属于形状公差的有（）A、垂直度B、同轴度C、圆跳动D、平面度正确答案：D8、同轴度公差属于（）A、形状公差B、定位公差C、定向公差D、以上都不对正确答案：B9、几何公差带形状是距离为公差值t的两平行平面内区域的有（）A、平面度B、任意方向的线的位置度C、任意方向线的直线度D、给定一个方向的线的倾斜度正确答案：A10、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A、RSmB、RzC、RaD、RY正确答案：C11、关于量块，正确的论述有（）A、抗疲劳强度差B、传动灵敏性差C、加工容易D、配合精度高正确答案：D12、对于零线以上的尺寸公差带，基本偏差只能是：。

A、下偏差，负值。

B、下偏差，正值。

C、上偏差，正值。

D、上偏差，下偏差的平均值。

正确答案：B13、最大极限尺寸（）基本尺寸A、大于B、小于C、等于，大于或小于D、以上都不对正确答案：C14、取多次重复测量的平均值来表示测量结果可以减少（）A、随机误差B、定值系统误差C、变值系统误差D、粗大误差正确答案：A15、30g6与30g7两者的区别在于（）A、上偏差相同，而下偏差不同B、下偏差相同，而上偏差不同C、基本偏差不同D、公差值相同正确答案：A16、上极限尺寸与公称尺寸的关系是( )A、前者大于后者B、两者之间的关系无法确定C、前者小于后者D、前者等于后者正确答案：B17、将孔轴的基本偏差分为( )种A、18B、28D、12正确答案：B18、孔、轴尺寸的验收极限采用公差带内缩，会导致A、误废增加，不产生误收B、既不产生误收，也不产生误废C、误废减少，不产生误收D、误收减少，不产生误废正确答案：A19、可以根据具体情况规定不同形状的公差带的形位公差特征项目是( )A、圆度B、直线度C、平面度D、同轴度正确答案：B20、滚动轴承内圈与轴颈的配合比光滑孔与轴的同名配合要（）A、紧B、松C、一样松紧D、以上都不对正确答案：A21、孔的最小实体实体尺寸就是其（）A、最小极限尺寸B、实效尺寸C、最大极限尺寸D、作用尺寸正确答案：C22、公差原则是指（）A、确定公差值大小的原则B、制定公差与配合标准的原则C、处理尺寸公差与形位公差之间关系的原则D、以上都不对正确答案：C23、内螺纹大径用（ )表示B、FC、dD、f正确答案：A24、当被测要素遵循包容要求时，实际要素遵循（）A、最大实体边界B、局部实际尺寸不得超越最小实体尺寸C、最大实体边界，且局部实际尺寸不得超越最小实体尺寸D、局部实际尺寸正确答案：C25、以下各种情况中，应选用过盈配合的有（）A、要求传递载荷B、转动、移动或复合运动C、要求定心精度高D、经常拆卸正确答案：A26、30g6与30g7两者的区别在于A、基本偏差不同B、公差值相同C、上偏差相同，而下偏差不同D、下偏差相同，而上偏差不同正确答案：C27、螺纹5g6g的中径公差是（）级A、7B、4C、5D、8正确答案：C28、量块是一种精密量具，应用较为广泛，但不能用于（）A、长度测量时作为比较测量的标准B、检验其他计量器具C、精密机床的调整D、评定表面粗糙度正确答案：D29、对于零线以上的尺寸公差带，基本偏差只能是：A、下偏差，负值。

公差配合与技术测量试题及答案一、单项选择题1.关于互换性,下列说法错误的是（）。

[单选题] *A.互换性要求零件具有一定的加工精度。

B.现代化生产必须遵循互换性的原则C.为使零件具有互换性,必须使零件的各几何参数完全一致(正确答案)2.某种零件在装配时需要进行修配,则此零件（）。

[单选题] *A.具有互换性B.不具有互换性(正确答案)C.无法确定其是否具有互换性3.关于几何参数的公差,下列说法正确的是（）。

[单选题] *A.几何参数的公差就是零件几何参数的变动量B.只有将零件的误差控制在相应的公差内,才能保证互换性的实现(正确答案)C.制定和贯彻公差标准保证互换性生产的重要手段4.关于零件的互换性,下列说法错误的是（）。

[单选题] *A.凡是合格的零件一定具有互换性(正确答案)B.凡是具有互换性零件必为合格品C.为使零件具有互换性,必须把零件的加工误差控制在给定的公差范围内5.具有互换性的零件应是（）。

[单选题] *A.相同规格的零件(正确答案)B.不同规格的零件C.形状、尺寸完全相同的零件6.下列各关系式中,能确定孔与轴的配合一定不是过渡配合的是（）。

[单选题] *A.EI=es(正确答案)B.ES≥esC.EI>eiD.ei<ES<es7.对标准公差的论述,下列说法中错误的是（）。

[单选题] *A.标准公差的大小与基本尺寸和公差等级有关,与该尺寸是表示孔还是轴无关B.在任何情况下,基本尺寸愈大,标准公差必定愈大(正确答案)C.基本尺寸相同,公差等级愈低,标准公差愈大D.某一基本尺寸段为>50~80mm,则基本尺寸为60mm和75mm的同等级的标准公差数值相同。

8.尺寸公差带图的零线表示（）。

[单选题] *A.最大极限尺寸B.最小极限尺寸C.基本尺寸(正确答案)D.实际尺寸。

9.当孔的下偏差大于相配合的轴的上偏差时,此配合性质是（）。

[单选题] *A.间隙配合(正确答案)B.过渡配合C.过盈配合D.无法确定10.确定不在同一尺寸段的两尺寸的精确程度,是根据（）。

公差配合与测量技术习题及参考答案1单项选择题1.相互配合的孔与轴，（）相同。

A、基本偏差B、尺寸公差C、基本尺寸D、极限尺寸答案：C2.验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。

A、五分之一B、十分之一C、二十分之一D、五十分之一答案：B3.关于可逆要求描述正确的是（）。

A、可逆要求可以单独使用B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸答案：C4.下列内容表述正确的是（）。

A、孔的最大实体尺寸是最小极限尺寸B、孔的最小实体尺寸是最小极限尺寸C、过盈配合的配合精度仅与轴的尺寸公差有关D、过盈配合的配合精度仅与孔的尺寸公差有关答案：A5.孔的上偏差为+，下偏差为；轴的上偏差为+，下偏差为；关于该配合描述正确的是（）。

A、间隙配合，最大间隙为+B、过盈配合，最大过盈为C、过渡配合，最大间隙为+，最大过盈为D、配合类型不定答案：C6.锥度为1:的圆锥角α为（）。

A、30度B、40度C、60度D、90度答案：D7.下列关于公差等级描述正确的是（）。

A、公差等级高，则公差带宽B、在满足使用要求的前提下，应尽量选用低的公差等级C、孔与轴相配合时，应选用与孔同级的轴相配合D、标准规定，标准公差分为18级答案：B+的孔与的轴配合时，该配合类型是（）。

A、间隙配合，最大间隙为，最小间隙为0B、过盈配合，最大过盈为，最小过盈为0C、过盈配合，最大过盈为，最小过盈为0D、间隙配合，最大间隙为，最小间隙为0答案：D9.某配合的最大过盈量数值为34微米，配合公差为44微米，该配合类型为（）。

A、间隙配合B、过渡配合C、过盈配合D、不清楚答案：B10.被测量的绝对误差与其真值之比，称为（）。

《公差与测量技术》作业绪论一、填空题1、互换性是指在制成的（）的一批零件或部件中，任取其一，不需要做任何（）、（）或（）就能进行装配，并能满足机械产品的（）的一种特性。

2、互换性原则广泛用于机械制造中的（）、（）、（）、机器的（）等各个方面。

3、零件的互换性既包括其（）的互换，也包括其（）的互换。

4、零件的几何量误差主要包含（）、（）和（）等。

5、几何量公差就是零件几何参数（）的（），它包括（）和（）等。

6、制定和贯彻（）是实现互换性的基础，对零件的（）是保证互换性生产的重要手段。

二、判断题1、互换性要求零件具有一定的加工精度。

（）2、零件在加工过程中的误差是不可避免的。

（）3、具有互换性的零件应该是形状和尺寸完全相同的零件。

（）4、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现。

（）5、测量的目的只是判定加工后的零件是否合格。

（）三、单向选择题1、关于互换性，下列说法中错误的是（）A、互换性要求零件具有一定的加工精度B、现代化生产必须遵循互换性原则C、为使零件具有互换性，必须使零件的各几何参数完全一致2、关于零件的互换性，下列说法中错误的是（）A、凡是合格的零件一定具有互换性B、凡是具有互换性的零件必为合格品C、为使零件具有互换性，必须把零件的加工误差控制在给定的公差范围内3、具有互换性的零件应是（）A、相同规格的零件B、不同规格的零件C、形状、尺寸完全相同的零件4、某种零件在装配时需要进行修配，则此零件（）A、具有互换性B、不具有互换性C、无法确定其是否具有互换性5、关于几何参数的公差，下列说法正确的是（）A、几何参数的公差就是零件几何参数的变动量B、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现C、制定和贯彻公差标准是保证互换性生产的重要手段第一章1-1 基本术语及其定义一、判断题1、凡内表面皆为孔，外表面皆为轴。

（）2、孔、轴是指圆柱的内外表面及由两平行平面和切面形成的包容面、被包容面。

公差配合与测量技术应用试题库（附答案）一、单选题（共40题，每题1分，共40分）1、决定公差带位置的是A、配合公差B、基本尺寸C、基本偏差D、标准公差正确答案：C2、下列有关公差等级的论述中，正确的有A、公差等级高，则公差带宽B、在满足要求的前提下，应尽量选用高的公差等级C、公差等级的高低，影响公差带的大小，决定配合的精度D、孔、轴相配合，均为同级配合正确答案：C3、关于偏差与公差之间的关系，下列说法正确的是( )A、上极限偏差越大，公差越大B、下极限偏差越大，公差越大C、实际偏差越大，公差越大D、上、下极限偏差之差的绝对值越大，公差越大正确答案：D4、组成配合的孔、轴的公称尺寸是A、计算值B、不同的C、测量值D、相同的正确答案：D5、最大实体尺寸是指（）A、孔的最大极限尺寸和轴的最小极限尺寸B、孔和轴的最小极限尺寸C、孔和轴的最大极限尺寸D、孔的最小极限尺寸和轴的最大极限尺寸正确答案：A6、配合是_____相同的孔与轴的结合A、实际尺寸B、基本尺寸C、实效尺寸D、作用尺寸正确答案：B7、在标注几何公差时，( )公差应标注基准。

A、垂直度B、直线度C、圆度D、平面度正确答案：A8、用（）评定表面粗糙度不能精确地得出被测表面的粗糙度数值。

A、干涉法B、比较法C、光切法D、针描法正确答案：B9、径向全跳动公差带的形状和( )公差带的形状相同A、同轴度B、圆度C、圆柱度D、以上都不对正确答案：C10、上极限尺寸（）公称尺寸。

A、大于或等于或小于B、小于C、大于D、等于正确答案：A11、极限偏差是( )A、加工后测量得到的B、实际测量尺寸减其公称尺寸所得的代数差C、设计时确定的D、上极限尺寸与下极限尺寸之差正确答案：D12、一般来说，下列哪个表面粗糙度要求最高。

A、90H7B、60H7C、80h7D、30h7正确答案：D13、几何公差带形状是直径为公差值t的圆柱面内区域的有（）A、任意方向线位置度B、径向全跳动C、轴向全跳动D、同轴度正确答案：D14、圆柱度公差可以同时控制( )A、圆度B、径向全跳动C、同轴度D、以上都不对正确答案：A15、有无边界及边界尺寸( )A、可有可无B、有边界及边界尺寸C、无边界及边界尺寸D、有边界,无边界尺寸正确答案：C16、倾斜度公差属于（）A、方向公差B、形状公差C、位置公差D、跳动公差正确答案：A17、配合公差带位于配合公差带图的零线下方时为___配合A、间隙B、过渡C、过盈D、以上都不对正确答案：C18、某孔的最大极限尺寸为Φ60.018mm,最小极限尺寸为59.988mm则该孔的尺寸公差为( )。

西工大2020年4月《公差与技术测量》作业机考参考答案试卷总分:100 得分:98要答案：wangjiaofudao一、单选题 (共 15 道试题,共 30 分)1.矩形花键的等分度误差一般应当用（）公差进行控制，并且采用（）（公差要求）。

A.对称度，包容要求B.对称度，最大实体要求C.位置度，包容要求D.位置度，最大实体要求正确答案:D2.假如某普通螺纹的实际中径在其中径极限尺寸范围之内，则可以判断该螺纹（）。

A.合格B.不合格C.无法判断D.超差正确答案:C3.国家标准对平键的键宽尺寸规定了（）公差带。

种种种种4.按照测量误差来源，由于测量温度变化而引起的测量误差属于（）。

A.人为读数误差B.测量环境条件误差C.方法误差D.计量器具误差E.随机误差正确答案:B5.反映过渡配合松紧变化程度的两个特征值是（），设计时应根据零件的使用要求来规定这两个极限值。

A.最大过盈和最小间隙B.最大间隙和最小过盈C.最大间隙和最大过盈D.极限间隙和极限过盈正确答案:6.下列几何公差项目中，属于国家标准规定的位置公差的有（）。

A.同轴度B.圆跳动C.圆柱度D.平面度E.∥7.滚动轴承内圈与基本偏差为h的轴颈形成（）配合。

A.不能确定配合类型B.过盈配合C.间隙配合D.过渡配合正确答案:8.国家标准规定，矩形花键联结的定心方式采用（）。

A.键侧定心B.键槽侧定心C.大径定心D.小径定心正确答案:9.所谓公差原则，是指（）。

A.确定几何公差数值大小的原则B.确定形状公差与方向公差、位置公差之间关系的原则C.确定尺寸公差与配合的原则D.确定几何公差与尺寸公差之间相互关系的原则正确答案:10.孔轴配合就是指（）。

A.基本尺寸相同的相互结合的孔、轴的尺寸公差等级之间的关系B.基本尺寸相同的相互结合的孔、轴的几何公差带之间的关系C.基本尺寸相同的相互结合的孔、轴的尺寸公差带之间的关系D.相互结合的孔、轴的尺寸公差带之间的关系正确答案:11.配合精度要求越高的零件表面，表面粗糙度参数允许值应当越小的理由是（）。

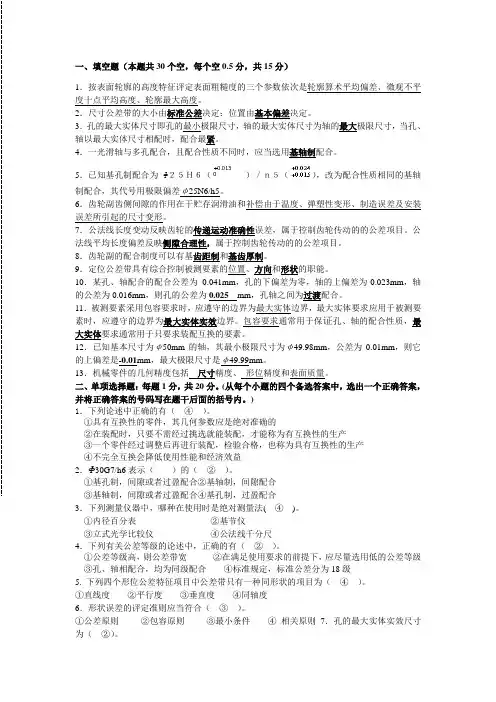

一、填空题（本题共30个空，每个空0.5分，共15分）1．按表面轮廓的高度特征评定表面粗糙度的三个参数依次是轮廓算术平均偏差、微观不平度十点平均高度、轮廓最大高度。

2．尺寸公差带的大小由标准公差决定；位置由基本偏差决定。

3．孔的最大实体尺寸即孔的最小极限尺寸，轴的最大实体尺寸为轴的最大极限尺寸，当孔、轴以最大实体尺寸相配时，配合最紧。

4．一光滑轴与多孔配合，且配合性质不同时，应当选用基轴制配合。

5．已知基孔制配合为Φ２５Ｈ６（）／ｎ５（），改为配合性质相同的基轴制配合，其代号用极限偏差φ25N6/h5。

6．齿轮副齿侧间隙的作用在于贮存润滑油和补偿由于温度、弹塑性变形、制造误差及安装误差所引起的尺寸变形。

7．公法线长度变动反映齿轮的传递运动准确性误差，属于控制齿轮传动的的公差项目。

公法线平均长度偏差反映侧隙合理性，属于控制齿轮传动的的公差项目。

8．齿轮副的配合制度可以有基齿距制和基齿厚制。

9．定位公差带具有综合控制被测要素的位置、方向和形状的职能。

10．某孔、轴配合的配合公差为0.041mm，孔的下偏差为零，轴的上偏差为-0.023mm，轴的公差为0.016mm，则孔的公差为0.025__mm，孔轴之间为过渡配合。

11．被测要素采用包容要求时，应遵守的边界为最大实体边界，最大实体要求应用于被测要素时，应遵守的边界为最大实体实效边界。

包容要求通常用于保证孔、轴的配合性质，最大实体要求通常用于只要求装配互换的要素。

12．已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是-0.01mm，最大极限尺寸是φ49.99mm。

13．机械零件的几何精度包括__尺寸精度、_形位精度和表面质量。

二、单项选择题：每题1分，共20分。

(从每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)1．下列论述中正确的有（④）。

①具有互换性的零件，其几何参数应是绝对准确的②在装配时，只要不需经过挑选就能装配，才能称为有互换性的生产③一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产④不完全互换会降低使用性能和经济效益2．Ф30G7/h6表示（）的（②）。

《公差与技术测量》练习题及答案1. 多选题1. 公差与配合标准的应用主要解决（）A. 公差等级B. 基本偏差C. 配合性质D. 配合基准制正确答案：ACD2. 下列论述中正确的有( )A. 指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差B. 测量力大小不一致引起的误差，属随机误差C. 测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差D. 测量器具零位不对准时，其测量误差属于系统误差。

正确答案：BCD3. 下列说法正确的有（）A. 用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确B. 用于传递动力的齿轮，一般要求载荷分布均匀C. 用于高速传动的齿轮，一般要求载荷分布均匀D. 低速动力齿轮，对运动的准确性要求高正确答案：ABC4. 齿轮公差项目中属综合性项目的有（）A. 一齿切向综合公差B. 一齿径向公差C. 齿圈径向跳动公差D. 齿距累积公差正确答案：AD5. 下列因素中可能引起系统误差的有( )A. 游标卡尺测轴径时所产生的阿贝误差B. 光学比较仪的示值误差C. 测量过程中环境温度的随时波动D. 千分尺测微螺杆的螺距误差。

正确答案：ABCD6. 下列测量中属于相对测量的有( )A. 用千分尺测外径B. 用光学比较仪测外径C. 用内径百分表测内径D. 用内径千分尺测量内径。

正确答案：BC7. 形位公差带形状是直径为公差值t的圆柱面内区域的有( )A. 径向全跳动B. 端面全跳动C. 同轴度D. 任意方向线位置度正确答案：CD8. 下列项目中属于齿轮副的公差项目的有（）A. 齿向公差B. 齿轮副切向综合公差C. 接触斑点D. 齿形公差正确答案：BC9. 形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( )A. 同轴度B. 径向全跳动C. 任意方向直线度D. 圆柱度正确答案：BD10. 属于形状公差的有（）A. 圆柱度B. 平面度C. 同轴度D. 圆跳动正确答案：AB2. 判断题11. 规和止规公差由制造公差和磨损公差两部分组成。

综合练习题一、填空题1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是固定的 而后者公差带圆心的位置是 浮动的 。

5．φ30 +0.021 0mm 的孔与φ30-0.007-0.020mm 的轴配合，属于 基孔 制 间隙 配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。

8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。

9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

16．φ45+0.005 0mm 孔的基本偏差数值为 0 ，φ50-0.050-0.112轴的基本偏差数值为-0.050 mm 。

2009-2010学年二学期公差配合与测量技术试卷(A卷)班级:___________学号:___________姓名:___________得分:___________题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（√）(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ╳)(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（╳）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（√）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（╳）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（√）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（╳）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（╳）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( 0.05 )mm。

(2分)[2]任何几何量的量值都由(表征数值)和( 计量单位 )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为(4-12 )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则 )。

(2分)[5]系统误差可用( 修正法 ), ( 抵消法 )等方法消除。

(2分)[6]优先数R5系列的公比近似为( 1.60 )。

《公差与技术测量》习题库1. 判断题:1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

√2)不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

×3)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

×4)机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不一定不是互换性生产。

×7)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。

×8)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。

√9)实际尺寸就是真实的尺寸，简称真值。

×10)一般说来，测量误差总是小于加工误差。

12)同一公差等级的孔和轴的标准公差数值一定相等。

13)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

×14)零件的实际尺寸越接近其基本尺寸就越好。

×15)公差是极限尺寸代数差的绝对值。

√16)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。

√17）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。

√18)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。

×19)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。

√20)公差可以说是允许零件尺寸的最大偏差。

×21)间隙配合不能应用于孔与轴相对固定的联结中。

×22)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。

√23)尺寸公差大的一定比尺寸公差小的公差等级低。

×24)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。

×25)偏差可为正、负或零值，而公差为正值。

√26)各级a--h的轴与基准孔必定构成间隙配合。

公差配合与测量技术试题一及答案一、填空题（20分）1. 根据零件满足互换要求所采取的措施不同，不完全互换又可分为分组互换、调整互换和修配互换。

2. 公称尺寸是设计时给定的尺寸，它是计算极限尺寸和极限偏差的起始尺寸。

3. 极限尺寸是允许尺寸变动的两个界限尺寸。

其中较大的一个称为上极限尺寸，较小的称为下极限尺寸。

4. 尺寸公差是上极限尺寸减下极限尺寸之差，或上极限偏差减下极限偏差之差。

5. 国家标准把用以确定公差带相对零线位置的上极限偏差或下极限偏差称为基本偏差，它往往是离零线近的或位于零线的那个偏差。

6. 基孔制和基轴制中两个基准件的公差带都是按向体原则分布的，即按加工时尺寸变化的方向分布的，它们均处于工件的实体之内。

7. 根据工艺等价原则，孔的基本偏差根据轴的基本偏差分别按通用规则和特殊规则两种规则进行换算。

8. 线性尺寸的一般公差规定了四个公差等级，f(精密级)、m(中等级)、c(粗糙级)、v(最粗级)。

9.内径百分表是用相对法测量孔径、槽宽等几何量的误差的。

10. 测量就是将被测的量与具有计量单位的标准量进行比较，从而确定被测量量值的过程。

11.量块按其检定精度(即中心长度的测量极限误差)和平面平行性允许偏差分为1、2、3、4、5、6等，其中1等最高，其余各等依次降低。

12. 用来校对或调整计量器具或作为标准尺寸进行相对测量的量具称为基准量具。

它可分为定值的基准量具，如量块、角度块等；变值基准量具，如标准线纹尺等。

13.极限量规是一种没有刻度（线）的用于检验被测量是否处于给定的极限偏差之内的专用检验工具，如光滑极限量规、螺纹量规、位置量规等。

14. 量仪刻度尺或刻度盘上两相邻刻线中心的距离称为刻度间距。

15. 计量器具所指示或显示的最低值到最高值的范围称为示值范围。

16. 在允许误差限内，计量器具所能测量零件的最低值到最高值的范围称为测量范围。

17. 能引起计量器具示值可觉察变化的被测量的最小变化值称为灵敏限。

公差配合与测量技术习题及参考答案1单项选择题1.相互配合的孔与轴，（）相同。

A、基本偏差B、尺寸公差C、基本尺寸D、极限尺寸答案：C2.验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。

A、五分之一B、十分之一C、二十分之一D、五十分之一答案：B3.关于可逆要求描述正确的是（）。

A、可逆要求可以单独使用B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸答案：C4.下列内容表述正确的是（）。

A、孔的最大实体尺寸是最小极限尺寸B、孔的最小实体尺寸是最小极限尺寸C、过盈配合的配合精度仅与轴的尺寸公差有关D、过盈配合的配合精度仅与孔的尺寸公差有关答案：A5.孔的上偏差为+，下偏差为；轴的上偏差为+，下偏差为；关于该配合描述正确的是（）。

A、间隙配合，最大间隙为+B、过盈配合，最大过盈为C、过渡配合，最大间隙为+，最大过盈为D、配合类型不定答案：C6.锥度为1:的圆锥角α为（）。

A、30度B、40度C、60度D、90度答案：D7.下列关于公差等级描述正确的是（）。

A、公差等级高，则公差带宽B、在满足使用要求的前提下，应尽量选用低的公差等级C、孔与轴相配合时，应选用与孔同级的轴相配合D、标准规定，标准公差分为18级答案：B+的孔与的轴配合时，该配合类型是（）。

A、间隙配合，最大间隙为，最小间隙为0B、过盈配合，最大过盈为，最小过盈为0C、过盈配合，最大过盈为，最小过盈为0D、间隙配合，最大间隙为，最小间隙为0答案：D9.某配合的最大过盈量数值为34微米，配合公差为44微米，该配合类型为（）。

A、间隙配合B、过渡配合C、过盈配合D、不清楚答案：B10.被测量的绝对误差与其真值之比，称为（）。

《公差配合与测量技术》专业：____________姓名：_________公差配合与测量技术复习题一、填空题(每空1分，共30分)1) 所谓互换性，就是_______的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。

2) 按互换的程度不同，互换分完全互换和不完全互换。

齿轮、螺栓的互换属_______，滚动轴承内、外圈与滚动体的互换属_____________。

3)极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为________。

4) 配合是指__________相同的孔和轴的________之间的关系，孔的公差带在轴的公差带之上为_______配合；•孔的公差带与轴的公差带相互交迭_______配合；孔的公差带在轴的公差带之下为________配合。

5) 孔的最大实体尺寸即孔的______极限尺寸，轴的最大实体尺寸为轴的_____极限尺寸，当孔、轴以最大实尺寸相配时，配合最_____。

6) 公差带的位置由___________决定，公差带的大小由__________决定。

7) 标准对孔和轴各设置了_____个基本偏差，对于轴ａ--ｈ的基本偏差为____偏差，与基准孔构成_____配合，k--ｚｃ的基本偏差为_____偏差，与基准孔构成_____配合。

8) 给出形状或位置公差要求的要素称为_____要素，用于确定被测要素方向或位置的要素称_______要素。

9)若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线_______。

10)评定形位误差的基本方法是____________。

11) 测量表面粗糙度时，规定取样长度的目的是为了限制和减弱________对测量结果的影响。

《公差配合与测量技术》课程考试试卷一、填空题 （15分）1．互换性的主要特征有二个：一是装配时不需 ；二是装配后必需满足 的要求。

2．孔40034.0009.0Φ++mm 的D= mm 、ES= mm 、EI= mm 、T D = mm 、D m = mm 、D L = mm 。

3．孔20033.00Φ+mm 与轴20020.0041.0Φ--mm 形成 配合，极限盈隙量分别是 mm 、 mm 。

4．25020.0033.0Φ--mm 的精度比25020.0041.0Φ--mm 精度 （高、低），因为 。

5．公差原则是指处理 与 之间关系的原则。

二、判断题（20分）1．公差一般为正，个别情况下，也可以为负或零。

（ ） 2．基轴制就是基本偏差为一定的轴公差带与不同基本偏差的孔公差带形成的各种配合。

（ ）3．零件装配时仅需稍做修配和调整便能够装配的性质称为互换性。

（ ） 4．零件是否合格首先就是是否达到了基本尺寸，正好做到基本尺寸肯定是合格品。

（ ）5．公差带代号由基本偏差代号与公差等级数字组成。

（ ） 6．各级a ∽h 轴和H 孔的配合必然是形成间隙配合。

（ ） 7．验收极限即最大极限尺寸和最小极限尺寸分别减速去一个安全裕度A 。

（ ） 8．位置公差是单一要素所允许的变动全量。

（ ） 9．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（ ）10．表面粗糙度量值越小，即表面光洁程度越高。

（ ）三、选择题（20分）1．尺寸公差是A．绝对值B．正值C．负值2．基本偏差为j∽zc的轴与H孔可构成的配合A．间隙B．过渡C．过渡或过盈3．在公差等级高于IT8级的配合中，孔与轴的公差等级应A．相同B．孔比轴高一个公差等级C．孔比轴低一个公差等级4．构成零件几何特征的点、线、面统称为A．要素B．要素值C．图形5．同轴度公差属于公差。

A．配合B．形状C．位置6．基准代号不管处于什么方向，圆圈内字母应书写。

公差配合与技术测量综合测试题课程名称：《公差配合与技术测量》试卷类型： B 卷注意事项: 答案一律写在答题纸上; 考试结束时, 务必将本试卷收回。

一、选择题（共10题，每题2分，共20分）1.孔的上极限偏差用字母（）表示。

A. ESB. EIC. esD. ei2.关于偏差和公差之间的关系，下列说法正确的是（）。

A.上极限尺寸越大，公差越大B.实际偏差越大，公差越大C.下极限尺寸越大，公差越大D.上、下极限尺寸之差越大，公差越大3.设计时形位公差数值选择的原则是（ )。

A.尽量多地采用形位未注公差B．公差值越小越好，因为能更好地满足使用功能要求C．公差值越大越好，因为可降低加工的成D．在满足零件功能要求的前提下选择最经济的公差值4.关于线、面轮廓度公差，下列说法中错误的是（ )。

A．线轮廓度公差只能用来控制曲线的形状精度，面轮廓度公差只能用来控制曲面的形状精度B．线轮廓度的公差带是两条等距曲线之间的区域C．面轮廓度的公差带是两等距曲面之间的区域D．线、面轮廓度公差带中的理论正确几何形状由理论正确尺寸确定5.在位置度公差的标注中，如只给出一个基准，则此位置度公差必为（ )。

A．平面上点的位置度公差 B．平面上线的位置度公差C．空间点的位置度公差 D．面的位置度公差6.评定参数更能充分反应被测表面的实际情况。

（）A.轮廓的最大高度B.微观不平度十点高度C.轮廓算术平均偏差D.轮廓的支承长度率7.用千分尺测量轴径时，应该尺身与轴线保持（）。

A.平行B.垂直C.30度夹角D.45度夹角8.表面粗糙度是指（）。

A.表面波纹度B.表面宏观的几何形状误差C.表面微观的几何形状误差D.表面形状误差9.表示系统误差和随机误差综合影响的是( )。

A.精密度B.正确度C.准确度D.优良度10.平键联结中宽度尺寸b的不同配合是依靠改变（）公差带的位置来获得。

A.轴槽和轮毂槽宽度B.键宽C.轴槽宽度D.轮毂槽宽度二、填空题（共10题，每空1分，共20分）1. 零件在制造过程中，由于加工或测量等因素的影响，完工后的尺寸总是存在一定的误差。

公差配合与技术测量试题 2一、填空1、允许零件几何参数的变动量称为2、按互换的程度不同，零部件的互换性可分为互换和互换。

3、配合的选用方法有、、。

4、公差类型有公差，公差，公差和。

5、向心滚动轴承（除圆锥滚子轴承）共分为：、、、、五等级，其中级最高，级最低。

6、配合是指相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为，它是检验的没有的专用检验工具。

8、根据配合的性质不同，配合分为配合，配合，配合。

9、用量规检验工件尺寸时，如果规能通过，规不能通过，则该工件尺寸合格。

10、按照构造上的特征，通用计量器具可分为，，，，（气动量具），（电动量仪。

）11、形状公差包括，，，，，。

12、国际单位制中长度的基本单位为。

13、位置公差包括，，（），（），（），（），（），（）。

14、在实际测量中，常用真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为真值。

15、螺纹按其用途不同，可分为螺纹，螺纹和螺纹。

16、表面粗糙度Ra、Rz、Ry三个高度参数中，是主要参数17、表面粗糙度的评定参数有，、( ), , ，。

18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用测量；否则，用光学角分度头或测量。

19、表面粗糙度检测方法有：（）（）、（、（）。

20、键的种类有（）（）（）。

21、平键配合是一种（）制的配合，配合种类只有三种，（）键连接，（）键联接和（）键联接，其中（）键联接是间隙配合。

（）键联接和（）键联接是过渡配合。

22、角度和锥度的检测方法有( )（）和（）23、平键和半圆键都是靠键和键槽的（面传递扭矩。

24、检验工件最大实体尺寸的量规称为（）。

检验工件最小实体尺寸的量规称为（。

二名词解释1.基本尺寸：2.2.实际尺寸：3.尺寸公差：4.极限尺寸：5.上偏差：6.下偏差：7.基孔制：8.基轴制：9.分度值：10.综合测量：11.单项测量：12.接触测量：13.非接触测量：14.形状误差：15.定位误差：16.表面粗糙度：17.圆锥角：18.锥度C：19.孔的作用尺寸：轴的作用尺寸：20.测量误差：21.测量范围：三、简答题1、选定公差等级的基本原则是什么？2、基准制的选用原则是什么？3、那些情况下，采用基轴制？4、在机械加工过程中，被加工表面的粗糙度是什么原因引起的？5、表面粗糙度对零件的使用性有什么影响？6、表面粗糙度高度参数允许值的选用原则是什么？7、与光滑圆柱配合相比，光滑圆锥配合的优点是什么？8、螺纹中径对螺纹配合有何意义？9、与单键相比，花键联接的优缺点公差配合与技术测量试题答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

《公差与技术测量》试卷姓姓名题题号一二二三三四五六全卷班班级成成绩一．单项选择题（每小题1分，共10分）（从每个小题的四个备选答案中，选出一正确答案，并将正确答案的号码写在题干后面的括号内）1. 用普通计量器具测量Φ40(+0。

-0。

007032),安全裕度为0.003mm,则该孔的上验收极限为（a）。

a. 40.004b.40.010c. 39.971d. 39.9652. 孔采用包容要求时，其体外作用尺寸不得超越（ v ）。

a. 最大极限尺寸b. 最小极限尺寸c. 最大实体实效尺寸d. ④基本尺寸3. 用立式光学比较仪测量φ25m6轴的方法属于（ b ）。

a.绝对测量b.相对测量c.综合测量d.主动测量4. 下列配合中（ b ）的配合最松。

a.φ50H7/g6b.φ50H7/a6c.φ50H7/h6d.φ50H7/f65. 形状与径向圆跳动公差带形状相同的形位公差带是（ b ）。

a.圆柱度公差带b.圆度公差带c.同轴度公差带d.任意方向上的直线度公差带6. 若某平面的平面度误差为0.04mm，则它对其基准平面的垂直度误差一定（ d ）。

a. 大于0.04mmb. 等于0.04mmc. 小于0.04mmd. 不小于0.04mm7. φ20f6、φ20f7和φ20f8三个公差带的（ b ）。

a.上偏差相同且下偏差相同b.上偏差相同且下偏差不相同c.上偏差不相同且下偏差相同d.上、下偏差各不相同8. 已知φ50k6的基本偏差为+0.002mm,公差值为0.016mm，φ50K7的公差值为0.025mm,则基本偏差为（ d ）。

a.-0.018mmb.-0.009mmc.+0.007mmd.-0.002mm9. 按GB/T307.3-1996的规定,向心滚动轴承的公差等级分为( c )。

a．2、3、4、5、6共5级 b. 0、2、3、4、5共5级c. 2、4、5、6、0共5级d. 2、3、4、5、0共5级10. 下列四项齿轮公差中保证齿轮传递运动准确性的那一项公差为（ b ）。
