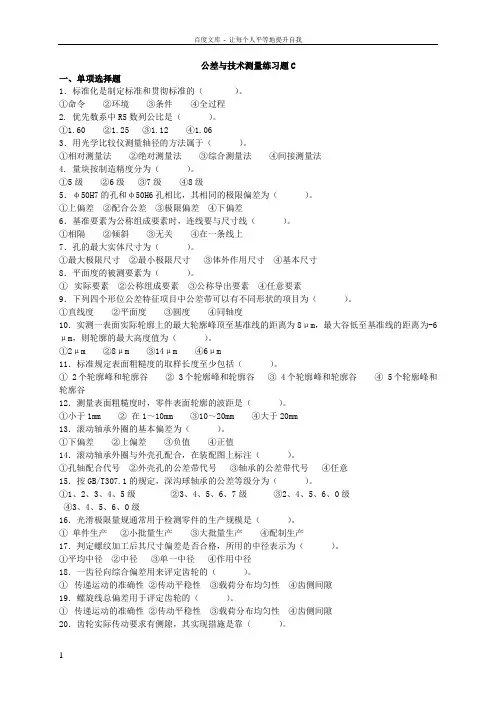

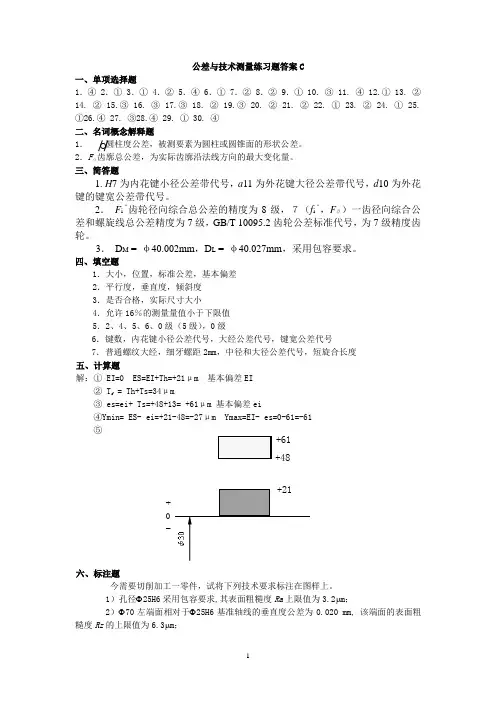

公差与技术测量练习题C
一、单项选择题
1.标准化就是制定标准与贯彻标准得( )。
①命令②环境③条件④全过程
2、优先数系中R5数列公比就是( )。
①1、60 ②1、25 ③1、12 ④1、06
3.用光学比较仪测量轴径得方法属于( )。
①相对测量法②绝对测量法③综合测量法④间接测量法
4、量块按制造精度分为( )。
①5级②6级③7级④8级
5.φ50H7得孔与φ50H6孔相比,其相同得极限偏差为( )。
①上偏差②配合公差③极限偏差④下偏差
6.基准要素为公称组成要素时,连线要与尺寸线( )。
①相隔②倾斜③无关④在一条线上
7.孔得最大实体尺寸为( )。
①最大极限尺寸②最小极限尺寸③体外作用尺寸④基本尺寸
8.平面度得被测要素为( )。
①实际要素②公称组成要素③公称导出要素④任意要素
9.下列四个形位公差特征项目中公差带可以有不同形状得项目为( )。
①直线度②平面度③圆度④同轴度
10.实测一表面实际轮廓上得最大轮廓峰顶至基准线得距离为8μm,最大谷低至基准线得距离为-6μm,则轮廓得最大高度值为( )。
①2μm ②8μm ③14μm ④6μm
11.标准规定表面粗糙度得取样长度至少包括( )。
① 2个轮廓峰与轮廓谷② 3个轮廓峰与轮廓谷③ 4个轮廓峰与轮廓谷④ 5个轮廓峰与轮廓谷
12.测量表面粗糙度时,零件表面轮廓得波距就是( )。
①小于1mm ②在1～10mm ③10～20mm ④大于20mm
13.滚动轴承外圈得基本偏差为( )。
①下偏差②上偏差③负值④正值
14.滚动轴承外圈与外壳孔配合,在装配图上标注( )。
①孔轴配合代号②外壳孔得公差带代号③轴承得公差带代号④任意
15.按GB/T307、1得规定,深沟球轴承得公差等级分为( )。
①1、2、3、4、5级②3、4、5、6、7级③2、4、5、6、0级
④3、4、5、6、0级
16.光滑极限量规通常用于检测零件得生产规模就是( )。
①单件生产②小批量生产③大批量生产④配制生产
17.判定螺纹加工后其尺寸偏差就是否合格,所用得中径表示为( )。
①平均中径②中径③单一中径④作用中径
18.一齿径向综合偏差用来评定齿轮得( )。
①传递运动得准确性②传动平稳性③载荷分布均匀性④齿侧间隙
19.螺旋线总偏差用于评定齿轮得( )。
①传递运动得准确性②传动平稳性③载荷分布均匀性④齿侧间隙
20.齿轮实际传动要求有侧隙,其实现措施就是靠( )。
①增加齿厚 ②减少齿厚 ③减小中心距 ④增加中心距
21.测量齿轮齿距偏差得仪器就是( )。
①渐开线测量仪 ②齿距仪 ③径向跳动测量仪 ④齿轮卡尺
22.为防止加工产品得实际尺寸接近极限尺寸时产生误收或误费,采用增加安全裕度( )。
①减小公差 ②放大公差 ③增大最大极限尺寸 ④减小最小极限尺寸
23.GB/T 197规定普通螺纹得螺纹基本中经上沟槽与凸起宽度( )。
①不相等 ②相等 ③沟槽大于凸起宽度 ④沟槽小于凸起宽度
24、平键联结得配合尺寸为( )。
①键宽 ②键高 ③键长 ④直径
25.GB/T 1144规定矩形花键联结得配合制为( )。
①基孔制 ②基轴制 ③任意配合 ④配制配合
26、相互结合得内、外圆锥基准面之间得距离叫做( )。
①圆锥直径 ②圆锥角 ③圆锥长度 ④基面距
27.圆锥直径得允许变动量叫做( )。
①圆锥形状公差 ②圆锥角度公差 ③圆锥直径公差 ④圆锥直径误差
28.尺寸链中最后自然形成得环叫做( )。
①组成环 ②增环 ③减环 ④封闭环
29.引起封闭环尺寸反向变动得组成环叫做( )。
①减环 ②增环 ③调整环 ④修配环
30.一图纸上得螺纹配合代号为M20×2－5H6H/5g6g,则外螺纹顶径公差代号为( )。
①5H ②6H ③5g ④6g
二、名词概念解释题
2.F
α
三、简答题
1、矩形花键副配合代号为８×28×34×７,试述代号中H 7, a 11与d 10得含义？
2、某齿轮精度标注代号为 8(F i “)７(f i “,F β)GB/T 10095、2,试解释代号中各符号得名称及含义？
该齿轮得整体精度为几级？
3、一孔得标注为φ 代表什么含义？
,试求该齿轮得实际单个齿距偏差Δpt ？实际齿距累积总偏差ΔF p =？ (计算过程值填入表格。
)
5、一深沟球轴承得型号为6204,试问该轴承得公差等级为多少？若轴承内圈与轴颈一起旋转,外圈与外壳孔静止不动,
且承受定向负荷,试问在设计轴颈与外壳孔得尺寸公差带代号时,应如何选择松紧程度？
6量规得通规与止规按工件得哪个实体尺寸制造？各控制工件得什么尺寸?
四、填空题
1.构成尺寸公差带得两个要素就是 与 ,前者由
决定,后者由决定。
2.定位公差特征项目分为、与
三种。
3.用量规检验工件时,只能判断工件 ,而不能获得工件得。
4.表面粗糙度得下限值定义为。
5.深沟球轴承公差等级共分为级,经常使用级。
6.矩形内花键图样上得标注为6×28H7×34H10×7H11,则6表示为 ,28 H7表示为 ,34H10表示为 ,7H11表示为。
7.图样中螺纹标注为M20×p2—5g6g—S, M20表示为,p2表示为 ,5g 6g表示为 ,S表示为。
8、几何量测量得4个要素就是、、与。
9、尺寸公差设计常用得配合制为 ,因为这种配合制得好处就是。
10、几何误差得评定准则就是要求被测要素得实际误差值满足。
五、计算题
1、已知孔、轴得配合代号为φ30H7/u6,孔得公差为21μm,轴得下偏差为+48μm,轴得公差为13μm。
试求:①孔得上、下偏差与基本偏差;②孔、轴得配合公差;③轴得上偏差与基本偏差;④最小过盈与最大过盈;⑤画出公差带示意图并判定配合类型(建议极限偏差单位采用μm)。
2、已知一对过盈配合得孔轴基本尺寸D=φ50mm,孔得公差Th=0、025 mm,轴得上偏差es=0,最大过盈Ymax=-0、050mm,配合公差T f =0、041mm,试求:(1)孔得上、下偏差ES,EI;(2)轴得下偏差ei,公差Ts;(3)最小过盈量Ymin;(4)平均过盈Yav;(5)画出公差带示意图(建议极限偏差单位采用mm)。
六、标注题
今需要切削加工一零件,试将下列技术要求标注在图样上。
1)孔径Φ25H6采用包容要求,其表面粗糙度Ra上限值为3、2μm;
2)Φ70左端面相对于Φ25H6基准轴线得垂直度公差为0、020 mm, 该端面得表面粗糙度Rz 得上限值为6、3μm;
3)锥面相对于对Φ25H6轴线得斜向圆跳动公差为0、022 mm, 锥面圆度公差为0、010 mm, 该锥面表面粗糙度为Ra最大值6、3μm;
4)其余表面粗糙度为Ra上限值12、5μm。
2、已知一对过盈配合得孔轴基本尺寸D=Ф45mm,孔得公差Th=0、025 mm,轴得上
偏差
试求:(1)孔得上、下偏差平均过盈Yav;(5)画出公差
3
①Φ25H7分)
②φ40P702mm,且该被测要素采用最大实体要求,
③端面A端面表面粗糙度Ra得上限值为
3、2μm,
④圆柱面B得圆柱度公差为0、01mm,表面粗糙度Rz得上限值为1、6μm;(2分)
⑤其余表面粗糙度Ra得最大值为25μm。
(3分)
七、综合题:
根据图中各项形位公差标注上得错误(
上。
(15分)
A
B。
