公差与技术测量客观试题

公差配合与测量技术应用模拟考试题+答案一、单选题（共40题，每题1分，共40分）1、下列因素中引起系统误差的有A、千分尺测微螺杆的螺距误差B、光学比较仪的示值误差C、测量人员的视差D、测量过程中温度的变动正确答案：B2、决定尺寸公差带相对零件的位置是（）A、基本偏差B、上偏差C、下偏差D、实际偏差正确答案：B3、利用同种加工方法加工直径30h7轴和直径10h8轴，应理解为（）A、前者加工困难B、后者加工困难C、两者相同D、以上都不对正确答案：A4、平键联结中宽度尺寸b的不同配合是依靠改变__公差带的位置来获得A、轴槽宽度B、键宽C、轴槽和轮毂槽宽度D、轮毂槽宽度正确答案：C5、螺纹牙型半角误差是由于（）的影响。

A、螺纹距的大小不同B、牙底与牙顶的距离C、fa/2D、牙型本身不准确正确答案：D6、形状误差一般来说（）位置公差A、大于B、小于C、等于D、以上都不对正确答案：B7、属于形状公差的有（）A、垂直度B、同轴度C、圆跳动D、平面度正确答案：D8、同轴度公差属于（）A、形状公差B、定位公差C、定向公差D、以上都不对正确答案：B9、几何公差带形状是距离为公差值t的两平行平面内区域的有（）A、平面度B、任意方向的线的位置度C、任意方向线的直线度D、给定一个方向的线的倾斜度正确答案：A10、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A、RSmB、RzC、RaD、RY正确答案：C11、关于量块，正确的论述有（）A、抗疲劳强度差B、传动灵敏性差C、加工容易D、配合精度高正确答案：D12、对于零线以上的尺寸公差带，基本偏差只能是：。

A、下偏差，负值。

B、下偏差，正值。

C、上偏差，正值。

D、上偏差，下偏差的平均值。

正确答案：B13、最大极限尺寸（）基本尺寸A、大于B、小于C、等于，大于或小于D、以上都不对正确答案：C14、取多次重复测量的平均值来表示测量结果可以减少（）A、随机误差B、定值系统误差C、变值系统误差D、粗大误差正确答案：A15、30g6与30g7两者的区别在于（）A、上偏差相同，而下偏差不同B、下偏差相同，而上偏差不同C、基本偏差不同D、公差值相同正确答案：A16、上极限尺寸与公称尺寸的关系是( )A、前者大于后者B、两者之间的关系无法确定C、前者小于后者D、前者等于后者正确答案：B17、将孔轴的基本偏差分为( )种A、18B、28D、12正确答案：B18、孔、轴尺寸的验收极限采用公差带内缩，会导致A、误废增加，不产生误收B、既不产生误收，也不产生误废C、误废减少，不产生误收D、误收减少，不产生误废正确答案：A19、可以根据具体情况规定不同形状的公差带的形位公差特征项目是( )A、圆度B、直线度C、平面度D、同轴度正确答案：B20、滚动轴承内圈与轴颈的配合比光滑孔与轴的同名配合要（）A、紧B、松C、一样松紧D、以上都不对正确答案：A21、孔的最小实体实体尺寸就是其（）A、最小极限尺寸B、实效尺寸C、最大极限尺寸D、作用尺寸正确答案：C22、公差原则是指（）A、确定公差值大小的原则B、制定公差与配合标准的原则C、处理尺寸公差与形位公差之间关系的原则D、以上都不对正确答案：C23、内螺纹大径用（ )表示B、FC、dD、f正确答案：A24、当被测要素遵循包容要求时，实际要素遵循（）A、最大实体边界B、局部实际尺寸不得超越最小实体尺寸C、最大实体边界，且局部实际尺寸不得超越最小实体尺寸D、局部实际尺寸正确答案：C25、以下各种情况中，应选用过盈配合的有（）A、要求传递载荷B、转动、移动或复合运动C、要求定心精度高D、经常拆卸正确答案：A26、30g6与30g7两者的区别在于A、基本偏差不同B、公差值相同C、上偏差相同，而下偏差不同D、下偏差相同，而上偏差不同正确答案：C27、螺纹5g6g的中径公差是（）级A、7B、4C、5D、8正确答案：C28、量块是一种精密量具，应用较为广泛，但不能用于（）A、长度测量时作为比较测量的标准B、检验其他计量器具C、精密机床的调整D、评定表面粗糙度正确答案：D29、对于零线以上的尺寸公差带，基本偏差只能是：A、下偏差，负值。

公差配合与技术测量试题及答案一、单项选择题1.关于互换性,下列说法错误的是（）。

[单选题] *A.互换性要求零件具有一定的加工精度。

B.现代化生产必须遵循互换性的原则C.为使零件具有互换性,必须使零件的各几何参数完全一致(正确答案)2.某种零件在装配时需要进行修配,则此零件（）。

[单选题] *A.具有互换性B.不具有互换性(正确答案)C.无法确定其是否具有互换性3.关于几何参数的公差,下列说法正确的是（）。

[单选题] *A.几何参数的公差就是零件几何参数的变动量B.只有将零件的误差控制在相应的公差内,才能保证互换性的实现(正确答案)C.制定和贯彻公差标准保证互换性生产的重要手段4.关于零件的互换性,下列说法错误的是（）。

[单选题] *A.凡是合格的零件一定具有互换性(正确答案)B.凡是具有互换性零件必为合格品C.为使零件具有互换性,必须把零件的加工误差控制在给定的公差范围内5.具有互换性的零件应是（）。

[单选题] *A.相同规格的零件(正确答案)B.不同规格的零件C.形状、尺寸完全相同的零件6.下列各关系式中,能确定孔与轴的配合一定不是过渡配合的是（）。

[单选题] *A.EI=es(正确答案)B.ES≥esC.EI>eiD.ei<ES<es7.对标准公差的论述,下列说法中错误的是（）。

[单选题] *A.标准公差的大小与基本尺寸和公差等级有关,与该尺寸是表示孔还是轴无关B.在任何情况下,基本尺寸愈大,标准公差必定愈大(正确答案)C.基本尺寸相同,公差等级愈低,标准公差愈大D.某一基本尺寸段为>50~80mm,则基本尺寸为60mm和75mm的同等级的标准公差数值相同。

8.尺寸公差带图的零线表示（）。

[单选题] *A.最大极限尺寸B.最小极限尺寸C.基本尺寸(正确答案)D.实际尺寸。

9.当孔的下偏差大于相配合的轴的上偏差时,此配合性质是（）。

[单选题] *A.间隙配合(正确答案)B.过渡配合C.过盈配合D.无法确定10.确定不在同一尺寸段的两尺寸的精确程度,是根据（）。

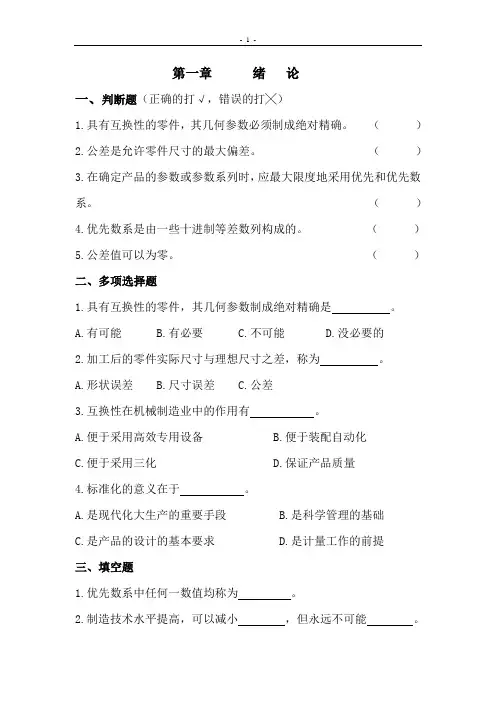

第一章绪论一、判断题（正确的打√，错误的打╳）1.具有互换性的零件，其几何参数必须制成绝对精确。

（）2.公差是允许零件尺寸的最大偏差。

（）3.在确定产品的参数或参数系列时，应最大限度地采用优先和优先数系。

（）4.优先数系是由一些十进制等差数列构成的。

（）5.公差值可以为零。

（）二、多项选择题1.具有互换性的零件，其几何参数制成绝对精确是。

A.有可能B.有必要C.不可能D.没必要的2.加工后的零件实际尺寸与理想尺寸之差，称为。

A.形状误差B.尺寸误差C.公差3.互换性在机械制造业中的作用有。

A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量4.标准化的意义在于。

A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提三、填空题1.优先数系中任何一数值均称为。

2.制造技术水平提高，可以减小，但永远不可能。

3.规定公差的原则是。

4.公差的作用有、等。

5.公差的种类有、和。

6.优先数系的特点、。

7.公差课程是从保证产品的和如何实现的角度出发，围绕与这两个概念，研究与的矛盾。

8.标准分为、、和。

四、简答题1.什么是互换性？2.什么是加工误差？3.什么是公差？4.什么是几何参数？5.公差和误差的区别？6.什么是优先数系？7.什么是标准化、技术标准？答案：一、判断题1. ╳2. ╳3.√4. ╳5. ╳二、多项选择题1. C2. CD3. B4. ABCD5. ABCD三、填空题1. 优先数2.尺寸误差消除尺寸误差3.在保证满足产品使用性能要求的前提下，给出尽可能大的公差4.限制误差保证互换性生产5.尺寸公差、形状公差、位置公差510101*********6.等比数列公比为7.高质量互换性误差公差使用要求制造要求四、简答题1.答：是指机械产品在装配时，同一规格的零件或部件能够不经选择、不经调整、不经修配，就能进行装配，并能满足机械产品使用性能要求的一种特性。

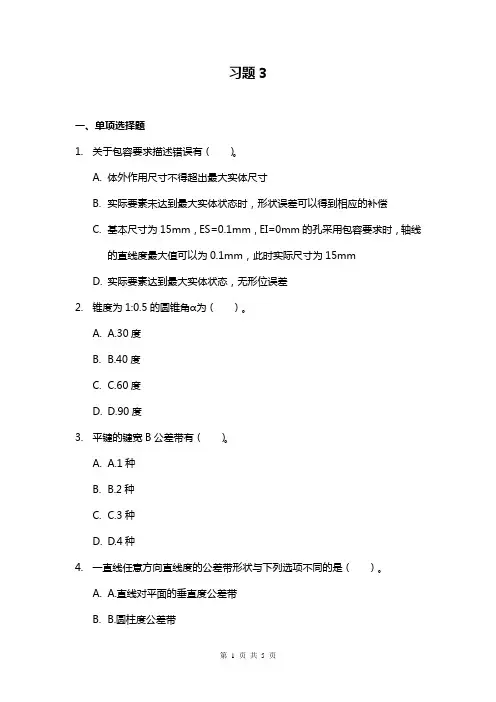

习题3一、单项选择题1.关于包容要求描述错误有（）。

A.体外作用尺寸不得超出最大实体尺寸B.实际要素未达到最大实体状态时，形状误差可以得到相应的补偿C.基本尺寸为15mm，ES=0.1mm，EI=0mm的孔采用包容要求时，轴线的直线度最大值可以为0.1mm，此时实际尺寸为15mmD.实际要素达到最大实体状态，无形位误差2.锥度为1:0.5的圆锥角α为（）。

A. A.30度B. B.40度C. C.60度D. D.90度3.平键的键宽B公差带有（）。

A. A.1种B. B.2种C. C.3种D. D.4种4.一直线任意方向直线度的公差带形状与下列选项不同的是（）。

A. A.直线对平面的垂直度公差带B. B.圆柱度公差带C. C.同轴度公差带D. D.直线对直线任意方向的平行度公差带二、多项选择题1.关于可逆要求描述错误的是（）。

A.可逆要求可以单独使用B.当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C.当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D.当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸2.圆柱度控制的公差包含了（）。

A.素线的轮廓度B.素线的直线度C.过轴线纵向截面的两条素线的平行度D.正截面的圆度3.形位误差的检测原则有（）。

A.与拟合要素比较原则B.测量坐标值原则C.测量特征参数原则D.测量圆跳动原则4.关于作用尺寸描述正确的有（）。

A.轴的体外作用尺寸大于体内作用尺寸B.孔的体外作用尺寸大于体内作用尺寸C.孔的体内作用尺寸大于体外作用尺寸D.每个零件的体外作用尺寸可能不止一个三、判断题1.圆锥工件的检测，无论圆锥工件是大批量还是小批量，都无法用量规实现。

（）2.当通规和止规都能通过被测量零件的孔或轴，则被测零件的孔或轴尺寸合格。

（）3.只要螺纹的实际中径位于中径的极限尺寸范围内，螺纹就是合格的。

（）4.尺寸公差与形位公差采取独立原则时，零件最终加工的实际尺寸误差和形位误差只要有一项超差，零件即不合格。

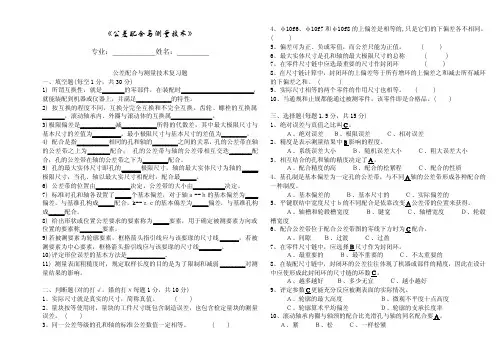

《公差配合与测量技术》专业：____________姓名：_________公差配合与测量技术复习题一、填空题(每空1分，共30分)1)所谓互换性，就是_______的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。

2)按互换的程度不同，互换分完全互换和不完全互换。

齿轮、螺栓的互换属_______，滚动轴承内、外圈与滚动体的互换属_____________。

3)极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为________。

4)配合是指__________相同的孔和轴的________之间的关系，孔的公差带在轴的公差带之上为_______配合； 孔的公差带与轴的公差带相互交迭_______配合；孔的公差带在轴的公差带之下为________配合。

5)孔的最大实体尺寸即孔的______极限尺寸，轴的最大实体尺寸为轴的_____极限尺寸，当孔、轴以最大实尺寸相配时，配合最_____。

6)公差带的位置由___________决定，公差带的大小由__________决定。

7)标准对孔和轴各设置了_____个基本偏差，对于轴ａ--ｈ的基本偏差为____偏差，与基准孔构成_____配合，k--ｚｃ的基本偏差为_____偏差，与基准孔构成_____配合。

8)给出形状或位置公差要求的要素称为_____要素，用于确定被测要素方向或位置的要素称_______要素。

9)若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线_______。

10)评定形位误差的基本方法是____________。

11)测量表面粗糙度时，规定取样长度的目的是为了限制和减弱________对测量结果的影响。

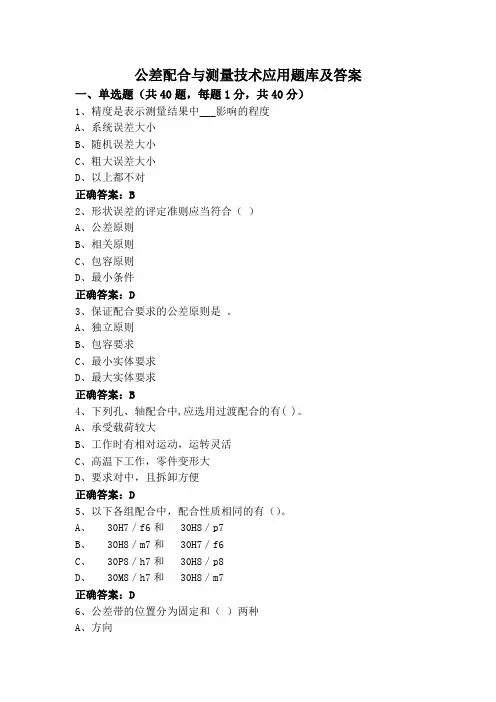

公差配合与测量技术应用题库及答案一、单选题（共40题，每题1分，共40分）1、精度是表示测量结果中___影响的程度A、系统误差大小B、随机误差大小C、粗大误差大小D、以上都不对正确答案：B2、形状误差的评定准则应当符合（）A、公差原则B、相关原则C、包容原则D、最小条件正确答案：D3、保证配合要求的公差原则是。

A、独立原则B、包容要求C、最小实体要求D、最大实体要求正确答案：B4、下列孔、轴配合中,应选用过渡配合的有( )。

A、承受载荷较大B、工作时有相对运动，运转灵活C、高温下工作，零件变形大D、要求对中，且拆卸方便正确答案：D5、以下各组配合中，配合性质相同的有（）。

A、 30H7／f6和 30H8／p7B、 30H8／m7和 30H7／f6C、 30P8／h7和 30H8／p8D、 30M8／h7和 30H8／m7正确答案：D6、公差带的位置分为固定和（）两种A、方向B、浮动C、位置D、形状正确答案：B7、下列孔轴配合中选用恰当的有（）。

A、H8／u9B、H5／a5C、G6／h7D、H6／g5正确答案：D8、下列属于形状公差的是（A、平行度B、直线度C、位置度D、同轴度正确答案：B9、M20-5H：普通内螺纹，公称直径为20mm，中径和顶径公差带代号为( )A、5H 5HB、3H 5HC、6H 5HD、4H 5H正确答案：A10、在生产中，有时用检测工件径向圆跳动的方法可测量（）A、位置度B、同轴度C、垂直度D、平行度正确答案：B11、表面粗糙度值越小，则零件的（）A、配合精度高B、抗疲劳强度差C、传动灵敏性D、以上都不对正确答案：A12、在零件图样上标注轴为Ø60±0.015，验收时安全预度为2μm，则该轴的上验收极限为A、60mmB、60.005mmC、60.012mmD、60.013mm正确答案：D13、尺寸公差带图的零线表示A、最小极限尺寸B、基本尺寸C、实际尺寸D、最大极限尺寸正确答案：B14、基孔制是基本偏差为一定孔的公差带，与不同___轴的公差带形成各种配合的一种制度A、基本偏差的B、基本尺寸的C、实际偏差的D、以上都不对正确答案：A15、几何公差带是指限制实际要素变动的（）A、位置B、大小C、范围D、区域正确答案：D16、（）是利用“光切原理”来测量零件表面的粗糙度。

公差配合与测量技术应用试题库（附答案）一、单选题（共40题，每题1分，共40分）1、决定公差带位置的是A、配合公差B、基本尺寸C、基本偏差D、标准公差正确答案：C2、下列有关公差等级的论述中，正确的有A、公差等级高，则公差带宽B、在满足要求的前提下，应尽量选用高的公差等级C、公差等级的高低，影响公差带的大小，决定配合的精度D、孔、轴相配合，均为同级配合正确答案：C3、关于偏差与公差之间的关系，下列说法正确的是( )A、上极限偏差越大，公差越大B、下极限偏差越大，公差越大C、实际偏差越大，公差越大D、上、下极限偏差之差的绝对值越大，公差越大正确答案：D4、组成配合的孔、轴的公称尺寸是A、计算值B、不同的C、测量值D、相同的正确答案：D5、最大实体尺寸是指（）A、孔的最大极限尺寸和轴的最小极限尺寸B、孔和轴的最小极限尺寸C、孔和轴的最大极限尺寸D、孔的最小极限尺寸和轴的最大极限尺寸正确答案：A6、配合是_____相同的孔与轴的结合A、实际尺寸B、基本尺寸C、实效尺寸D、作用尺寸正确答案：B7、在标注几何公差时，( )公差应标注基准。

A、垂直度B、直线度C、圆度D、平面度正确答案：A8、用（）评定表面粗糙度不能精确地得出被测表面的粗糙度数值。

A、干涉法B、比较法C、光切法D、针描法正确答案：B9、径向全跳动公差带的形状和( )公差带的形状相同A、同轴度B、圆度C、圆柱度D、以上都不对正确答案：C10、上极限尺寸（）公称尺寸。

A、大于或等于或小于B、小于C、大于D、等于正确答案：A11、极限偏差是( )A、加工后测量得到的B、实际测量尺寸减其公称尺寸所得的代数差C、设计时确定的D、上极限尺寸与下极限尺寸之差正确答案：D12、一般来说，下列哪个表面粗糙度要求最高。

A、90H7B、60H7C、80h7D、30h7正确答案：D13、几何公差带形状是直径为公差值t的圆柱面内区域的有（）A、任意方向线位置度B、径向全跳动C、轴向全跳动D、同轴度正确答案：D14、圆柱度公差可以同时控制( )A、圆度B、径向全跳动C、同轴度D、以上都不对正确答案：A15、有无边界及边界尺寸( )A、可有可无B、有边界及边界尺寸C、无边界及边界尺寸D、有边界,无边界尺寸正确答案：C16、倾斜度公差属于（）A、方向公差B、形状公差C、位置公差D、跳动公差正确答案：A17、配合公差带位于配合公差带图的零线下方时为___配合A、间隙B、过渡C、过盈D、以上都不对正确答案：C18、某孔的最大极限尺寸为Φ60.018mm,最小极限尺寸为59.988mm则该孔的尺寸公差为( )。

公差配合与测量技术试题四及答案一、填空题（本题共30个空，每个空0.5分，共15分）1．按表面轮廓的高度特征评定表面粗糙度的三个参数依次是轮廓算术平均偏差、微观不平度十点平均高度、轮廓最大高度。

2．尺寸公差带的大小由标准公差决定；位置由基本偏差决定。

3．孔的最大实体尺寸即孔的最小极限尺寸，轴的最大实体尺寸为轴的最大极限尺寸，当孔、轴以最大实体尺寸相配时，配合最紧。

4．一光滑轴与多孔配合，且配合性质不同时，应当选用基轴制配合。

5．已知基孔制配合为Φ２５Ｈ６（）／ｎ５（），改为配合性质相同的基轴制配合，其代号用极限偏差φ25N6/h5。

6．齿轮副齿侧间隙的作用在于贮存润滑油和补偿由于温度、弹塑性变形、制造误差及安装误差所引起的尺寸变形。

7．公法线长度变动反映齿轮的传递运动准确性误差，属于控制齿轮传动的的公差项目。

公法线平均长度偏差反映侧隙合理性，属于控制齿轮传动的的公差项目。

8．齿轮副的配合制度可以有基齿距制和基齿厚制。

9．定位公差带具有综合控制被测要素的位置、方向和形状的职能。

10．某孔、轴配合的配合公差为0.041 mm，孔的下偏差为零，轴的上偏差为-0.023 mm，轴的公差为0.016 mm，则孔的公差为0.025__mm，孔轴之间为过渡配合。

11．被测要素采用包容要求时，应遵守的边界为最大实体边界，最大实体要求应用于被测要素时，应遵守的边界为最大实体实效边界。

包容要求通常用于保证孔、轴的配合性质，最大实体要求通常用于只要求装配互换的要素。

12．已知基本尺寸为φ50 mm的轴，其最小极限尺寸为φ49.98 mm，公差为0.01 mm，则它的上偏差是-0.01 mm，最大极限尺寸是φ49.99 mm。

13．机械零件的几何精度包括__尺寸精度、_ 形位精度和表面质量。

二、单项选择题：每题1分，共20分。

(从每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)1．下列论述中正确的有（④）。

《公差与技术测量》练习题及答案1. 多选题1. 公差与配合标准的应用主要解决（）A. 公差等级B. 基本偏差C. 配合性质D. 配合基准制正确答案：ACD2. 下列论述中正确的有( )A. 指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差B. 测量力大小不一致引起的误差，属随机误差C. 测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差D. 测量器具零位不对准时，其测量误差属于系统误差。

正确答案：BCD3. 下列说法正确的有（）A. 用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确B. 用于传递动力的齿轮，一般要求载荷分布均匀C. 用于高速传动的齿轮，一般要求载荷分布均匀D. 低速动力齿轮，对运动的准确性要求高正确答案：ABC4. 齿轮公差项目中属综合性项目的有（）A. 一齿切向综合公差B. 一齿径向公差C. 齿圈径向跳动公差D. 齿距累积公差正确答案：AD5. 下列因素中可能引起系统误差的有( )A. 游标卡尺测轴径时所产生的阿贝误差B. 光学比较仪的示值误差C. 测量过程中环境温度的随时波动D. 千分尺测微螺杆的螺距误差。

正确答案：ABCD6. 下列测量中属于相对测量的有( )A. 用千分尺测外径B. 用光学比较仪测外径C. 用内径百分表测内径D. 用内径千分尺测量内径。

正确答案：BC7. 形位公差带形状是直径为公差值t的圆柱面内区域的有( )A. 径向全跳动B. 端面全跳动C. 同轴度D. 任意方向线位置度正确答案：CD8. 下列项目中属于齿轮副的公差项目的有（）A. 齿向公差B. 齿轮副切向综合公差C. 接触斑点D. 齿形公差正确答案：BC9. 形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( )A. 同轴度B. 径向全跳动C. 任意方向直线度D. 圆柱度正确答案：BD10. 属于形状公差的有（）A. 圆柱度B. 平面度C. 同轴度D. 圆跳动正确答案：AB2. 判断题11. 规和止规公差由制造公差和磨损公差两部分组成。

综合练习题一、填空题1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是固定的 而后者公差带圆心的位置是 浮动的 。

5．φ30 +0.021 0mm 的孔与φ30-0.007-0.020mm 的轴配合，属于 基孔 制 间隙 配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。

8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。

9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

16．φ45+0.005 0mm 孔的基本偏差数值为 0 ，φ50-0.050-0.112轴的基本偏差数值为-0.050 mm 。

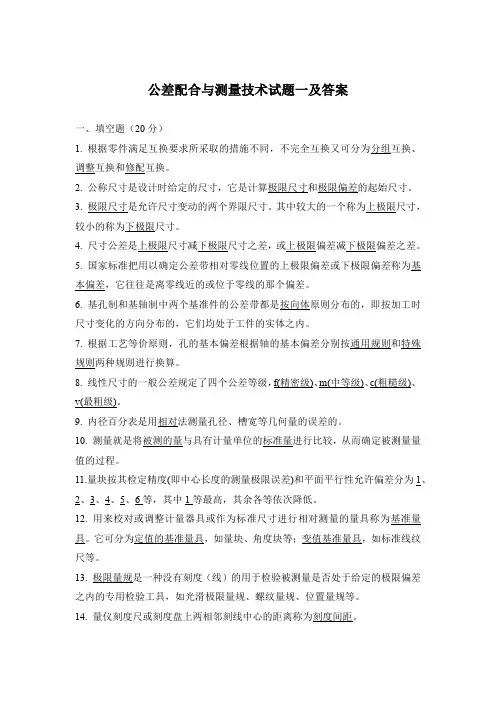

公差配合与测量技术试题一及答案一、填空题（20分）1. 根据零件满足互换要求所采取的措施不同，不完全互换又可分为分组互换、调整互换和修配互换。

2. 公称尺寸是设计时给定的尺寸，它是计算极限尺寸和极限偏差的起始尺寸。

3. 极限尺寸是允许尺寸变动的两个界限尺寸。

其中较大的一个称为上极限尺寸，较小的称为下极限尺寸。

4. 尺寸公差是上极限尺寸减下极限尺寸之差，或上极限偏差减下极限偏差之差。

5. 国家标准把用以确定公差带相对零线位置的上极限偏差或下极限偏差称为基本偏差，它往往是离零线近的或位于零线的那个偏差。

6. 基孔制和基轴制中两个基准件的公差带都是按向体原则分布的，即按加工时尺寸变化的方向分布的，它们均处于工件的实体之内。

7. 根据工艺等价原则，孔的基本偏差根据轴的基本偏差分别按通用规则和特殊规则两种规则进行换算。

8. 线性尺寸的一般公差规定了四个公差等级，f(精密级)、m(中等级)、c(粗糙级)、v(最粗级)。

9.内径百分表是用相对法测量孔径、槽宽等几何量的误差的。

10. 测量就是将被测的量与具有计量单位的标准量进行比较，从而确定被测量量值的过程。

11.量块按其检定精度(即中心长度的测量极限误差)和平面平行性允许偏差分为1、2、3、4、5、6等，其中1等最高，其余各等依次降低。

12. 用来校对或调整计量器具或作为标准尺寸进行相对测量的量具称为基准量具。

它可分为定值的基准量具，如量块、角度块等；变值基准量具，如标准线纹尺等。

13.极限量规是一种没有刻度（线）的用于检验被测量是否处于给定的极限偏差之内的专用检验工具，如光滑极限量规、螺纹量规、位置量规等。

14. 量仪刻度尺或刻度盘上两相邻刻线中心的距离称为刻度间距。

15. 计量器具所指示或显示的最低值到最高值的范围称为示值范围。

16. 在允许误差限内，计量器具所能测量零件的最低值到最高值的范围称为测量范围。

17. 能引起计量器具示值可觉察变化的被测量的最小变化值称为灵敏限。

公差配合与测量技术复习题一、判断题1.零件的实际尺寸就是零件的真实尺寸。

（）2.公称尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3.零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）4.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）5.未注公差尺寸即对该尺寸无公差要求。

（）6.某尺寸的上极限偏差一定大于其下极限偏差。

（）7.公称尺寸相同时，公差等级越低，标准公差越小。

（）8.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）9.公差可以说是允许零件尺寸的最大偏差。

（）10.某一零件的实际尺寸正好等于其公称尺寸，则该尺寸必然合格。

（）11.尺寸公差通常为正值，在个别情况下也可能为负值或零。

（）12.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）13.凡在配合中出现间隙的一定是间隙配合。

（）14.被测要素只能是组成要素而不能是导出要素。

（）15.无论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。

16.最小条件是指被测要素对基准要素的最大变动量为最小。

（）17.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（）18.基本偏差决定公差带的位置。

（）19.选择表面粗糙度评定参数值应尽量越小越好。

（）20.相互配合的孔和轴，其公称尺寸一定相等。

（）21.要求配合精度高的零件，其表面粗糙度数值应大。

（）22.若配合的最大间隙为+20μm，配合公差为30μm，则该配合一定为过渡配合。

（）23.方向公差是关联实际要素对基准要素在方向上允许的变动量。

（）24.表示过盈配合松紧程度的两个特征值是Xmin和Ymax。

（）25.孔、轴配合中若出现很大的间隙，则说明孔、轴的精度很低。

（）26.某一尺寸的公差带的位置是由基本偏差和公差的等级确定的。

（）27.只要几何误差小于、等于形状公差，被测要素合格。

（）28.间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。

《公差与技术测量》习题库1. 判断题:1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

2)不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

3)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

4)机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不是互换性生产。

7)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。

8)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。

9)实际尺寸就是真实的尺寸，简称真值。

10)一般说来，测量误差总是小于加工误差。

12)同一公差等级的孔和轴的标准公差数值一定相等。

13)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

14)零件的实际尺寸越接近其基本尺寸就越好。

15)公差是极限尺寸代数差的绝对值。

16)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。

17）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。

18)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。

19)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。

20)公差可以说是允许零件尺寸的最大偏差。

21)间隙配合不能应用于孔与轴相对固定的联结中。

22)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。

23)尺寸公差大的一定比尺寸公差小的公差等级低。

24)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。

25)偏差可为正、负或零值，而公差为正值。

26)各级a--h的轴与基准孔必定构成间隙配合。

27)因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。

28)数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

29)配合公差越大，则配合越松。

30)一般来讲，φ50 F6比φ50 p6难加工。

1.齿轮公差项目中属综合性项目的有（）A.一齿切向综合公差B.一齿径向公差C.齿圈径向跳动公差D.齿距累积公差【参考答案】: AD2.对于径向全跳动公差，下列论述正确的有( )A.属于形状公差B.属于位置公差C.属于跳动公差D.与同轴度公差带形状相同【参考答案】: BC3.属于位置公差的有（）A.平行度B.平面度C.端面全跳动D.倾斜度【参考答案】: ACD4.承受局部负荷的套圈应选（）配合A.较松的过渡配合B.较紧的间隙配合C.过盈配合D.较紧的过渡配合【参考答案】: AB5.下列论述中正确的有( )A.指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差B.测量力大小不一致引起的误差，属随机误差C.测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差D.测量器具零位不对准时，其测量误差属于系统误差。

【参考答案】: BCD6.影响齿轮传动平稳性的误差项目有（）A.一齿切向综合误差B.齿圈径向跳动C.基节偏差D.齿距累积误差7.下列项目中属于齿轮副的公差项目的有（）A.齿向公差B.齿轮副切向综合公差C.接触斑点D.齿形公差【参考答案】: BC8.圆柱度公差可以同时控制（）A.圆度B.素线直线度C.径向全跳动D.同轴度【参考答案】: AB9.在尺寸链计算中，下列论述正确的有( )。

A.封闭环是根据尺寸是否重要确定的B.零件中最易加工的那一环即封闭环 C.封闭环是零件加工中最后形成的那一环 D.用极舒值法解尺寸链时，如果共有五个组成环，除封闭环外，其余各环公差均为0.10mm，则封闭环公差要达到0.40mm以下是不可能的【参考答案】: CD10.形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( )A.同轴度B.径向全跳动C.任意方向直线度D.圆柱度【参考答案】: BD11.封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。

（）A.错误B.正确【参考答案】: B12.组成环是指尺寸链中对封闭环没有影响的全部环。

A ．同轴度B ．圆柱度C ．任意方向直线度D ．任意方向垂直度 6.径向圆跳动的公差带形状与( )一样。

A ．平面度B ．圆柱度C ．直线度D ．圆度7.一般说来，对零件的同一被测要素进行标注时形状误差( ) 其位置误差。

A ．大于B ．小于C ． 等于D ．无法比较8.φ30d6, φ30d7, φ30d8三轴的（ ）都是相同的。

A ．下极限偏差 B ．上极限偏差 C ．实际偏差 D ．尺寸公差 9.下列论述正确的有（ ）。

A ．表面粗糙度属于表面宏观性质的形状误差。

B ．表面粗糙度属于表面微观性质的形状误差。

C ．表面粗糙度属于表面波纹度误差。

10.决定尺寸公差带相对零线的位置的是（ ）。

A.上极限偏差B.下极限偏差C.实际偏差D.基本偏差三．判断是非题：下列正确的在括号内打 “√” ，不正确的打 “χ” （每题1分，共10分）1.公差等级的选用应在保证使用要求的条件下，尽量选取较低的公差等级。

（ ）2.量块是没有刻度的，可作为标准器具进行长度量值的传递。

( )3.工件的基本偏差有正负之分，一般取正值。

（ ）4.最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

（ ）5.通规和止规公差由制造公差和磨损公差两部分组成。

（ ）6.若基准是中心要素，则基准连线必须与有关尺寸线对齐。

（ ）7.使用的量块数越多，组合出的尺寸越准确。

( )8.未注公差尺寸即对该尺寸无公差要求。

（ ）9.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ）10.Φ20H7和Φ20G7的尺寸精度是一样的。

（ ）第Ⅱ卷（主观性题共40分）四、问答题：（每题5分，共15分）。

1.简述公差与极限偏差的联系与区别。

2.基准制的选用原则是什么？六、指出下图中几何公差标注的错误，并加以改正（几何公差特征项目不需修改）。

（共10分）3．简述表面粗糙度对零件的使用性能有何影响。

五．求出Φ25H7/g6孔、轴配合的配合类型，求其极限间隙值或过盈值，画出公差带图，并求出配合公差T f。

公差配合与技术测量试题 2一、填空1、允许零件几何参数的变动量称为2、按互换的程度不同，零部件的互换性可分为互换和互换。

3、配合的选用方法有、、。

4、公差类型有公差，公差，公差和。

5、向心滚动轴承（除圆锥滚子轴承）共分为：、、、、五等级，其中级最高，级最低。

6、配合是指相同的，相互结合的孔和轴的公差带的关系。

7、光滑极限量规简称为，它是检验的没有的专用检验工具。

8、根据配合的性质不同，配合分为配合，配合，配合。

9、用量规检验工件尺寸时，如果规能通过，规不能通过，则该工件尺寸合格。

10、按照构造上的特征，通用计量器具可分为，，，，（气动量具），（电动量仪。

）11、形状公差包括，，，，，。

12、国际单位制中长度的基本单位为。

13、位置公差包括，，（），（），（），（），（），（）。

14、在实际测量中，常用真值代替被测量的真值，例如，用量块检定千分尺，对千分尺的示值来说，量块的尺寸就可视为真值。

15、螺纹按其用途不同，可分为螺纹，螺纹和螺纹。

16、表面粗糙度Ra、Rz、Ry三个高度参数中，是主要参数17、表面粗糙度的评定参数有，、( ), , ，。

18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用测量；否则，用光学角分度头或测量。

19、表面粗糙度检测方法有：（）（）、（、（）。

20、键的种类有（）（）（）。

21、平键配合是一种（）制的配合，配合种类只有三种，（）键连接，（）键联接和（）键联接，其中（）键联接是间隙配合。

（）键联接和（）键联接是过渡配合。

22、角度和锥度的检测方法有( )（）和（）23、平键和半圆键都是靠键和键槽的（面传递扭矩。

24、检验工件最大实体尺寸的量规称为（）。

检验工件最小实体尺寸的量规称为（。

二名词解释1.基本尺寸：2.2.实际尺寸：3.尺寸公差：4.极限尺寸：5.上偏差：6.下偏差：7.基孔制：8.基轴制：9.分度值：10.综合测量：11.单项测量：12.接触测量：13.非接触测量：14.形状误差：15.定位误差：16.表面粗糙度：17.圆锥角：18.锥度C：19.孔的作用尺寸：轴的作用尺寸：20.测量误差：21.测量范围：三、简答题1、选定公差等级的基本原则是什么？2、基准制的选用原则是什么？3、那些情况下，采用基轴制？4、在机械加工过程中，被加工表面的粗糙度是什么原因引起的？5、表面粗糙度对零件的使用性有什么影响？6、表面粗糙度高度参数允许值的选用原则是什么？7、与光滑圆柱配合相比，光滑圆锥配合的优点是什么？8、螺纹中径对螺纹配合有何意义？9、与单键相比，花键联接的优缺点公差配合与技术测量试题答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

公差配合与测量技术应用习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、在生产中，有时用检测工件径向圆跳动的方法可测量（）A、位置度B、垂直度C、同轴度D、平行度正确答案：C2、对于零线以上的尺寸公差带，基本偏差只能是：。

A、下偏差，负值。

B、下偏差，正值。

C、上偏差，正值。

D、上偏差，下偏差的平均值。

正确答案：B3、承受平稳负荷的滚动轴承内圈与轴（孔）的配合应比承受冲击负荷的配合A、外圈紧些B、紧些C、松些D、松紧程度一样正确答案：C4、国家标准规定的尺寸公差等级为A、1～12共12级B、01～18共 20级C、1～20共20级D、1～18共18 级正确答案：B5、（）配合可能有间隙，也可能有过盈A、过盈B、常用C、间隙D、过渡正确答案：D6、公差带的大小由（）确定A、实际偏差B、基本偏差C、公称尺寸D、实际测量尺寸正确答案：B7、当螺纹公称直径、牙型角、螺纹线数相同时细牙螺纹的自锁性能比粗牙螺纹的自锁性能（）A、相同B、不一定C、好D、差正确答案：C8、标准规定形状和位置公差共有（）个项目A、8B、12C、14D、以上都不对正确答案：C9、卡规的“止规”用来控制轴的（）尺寸A、公差B、最小极限尺寸C、实际尺寸D、最大极限尺寸正确答案：B10、量块是一种精密量具，应用较为广泛，但不能用于（）A、长度测量时作为比较测量的标准B、检验其他计量器具C、精密机床的调整D、评定表面粗糙度正确答案：D11、被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（）A、前者不得小于后者B、前者不得大于后者C、前者一定大于后者D、前者一定等于后者正确答案：B12、决定尺寸公差带相对于零线位置的是：。

A、基本尺寸B、公差等级C、基本偏差D、公差值大小正确答案：C13、下列公差带形状相同的有（）。

A、径向圆跳动与圆度B、轴线对轴线的平行度与面对面的平行度C、轴线对面的垂直度与轴线对面的倾斜度D、轴线的直线度与导轨的直线度正确答案：A14、关于偏差与公差之间的关系，下列说法正确的是( )A、实际偏差越大，公差越大B、上极限偏差越大，公差越大C、上、下极限偏差之差的绝对值越大，公差越大D、下极限偏差越大，公差越大正确答案：C15、几何公差带形状是距离为公差值t的两平行平面内区域的有（）A、任意方向线的直线度B、给定一个方向的线的倾斜度C、平面度D、任意方向的线的位置度正确答案：C16、表面粗糙度是一种。
