公差与技术测量练习试题B

《公差配合与技术测量》练习题一.选择题1.互换性由_____________来保证。

A．公差B.偏差C.配合D.基准制2.对于尺寸公差带，代号为a-g的基本偏差为_____________。

A.上偏差,正值B.上偏差,负值C.下偏差,正值D.下偏差,负值3.当孔、轴只有可装配要求时，宜采用____________．A．独立原则B.包容要求C.最大实体要求D.最小实体要求4.为保证单键联结的使用要求,应规定轴（轮毂）键槽侧面的中心平面对轴（轮毂）轴线的_________公差。

A.平行度B.对称度C.位置度D.垂直度5.配合是指基本尺寸相同的、相互结合的孔、轴______________之间的关系。

A.标准公差B.基本偏差C.尺寸公差带D.形位公差带6.根据螺纹合格性判断原理，对外螺纹，保证互换性的条件是______________.A.d2min≤d2作用≤d2maxB.d2作用≥d2min,d2单一≤d2maxC.d2min≤d2单一≤d2maxD.d2作用≤d2max,d2单一≥d2min7.在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是_______。

A.Ra、B.RzC.R Y8.下列论述中正确的有_____________A.量块按级使用时，工作尺寸为量块经检定后给出的实际尺寸；B.量块按等使用时，工作尺寸为其标称尺寸；C.量块按级使用比按等使用的测量精度高；D.量块按等使用比按级使用的测量精度高。

9.ø60H7孔与ø60j6轴的结合是______.A.间隙配合B.过盈配合C.过渡配合D.无法确定10.相互配合的孔和轴之间有相对运动时，必须选择_________配合。

A.间隙配合B.过渡配合C.过盈配合11.平键与键槽的配合,采用_____________。

A.基孔制B.基轴制C.非基准制12.决定尺寸公差带相对于零线位置的是____________.A.公差等级B.基本尺寸C.实际偏差D.基本偏差13.ø60H7孔与ø60f6轴的结合是______.A.间隙配合B.过盈配合C.过渡配合D.无法确定14.滚动轴承内圈与Φ50m5轴颈形成的配合与Φ50H6/m5的配合相比_________。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

公差配合与测量技术应用模拟考试题+答案一、单选题（共40题，每题1分，共40分）1、下列因素中引起系统误差的有A、千分尺测微螺杆的螺距误差B、光学比较仪的示值误差C、测量人员的视差D、测量过程中温度的变动正确答案：B2、决定尺寸公差带相对零件的位置是（）A、基本偏差B、上偏差C、下偏差D、实际偏差正确答案：B3、利用同种加工方法加工直径30h7轴和直径10h8轴，应理解为（）A、前者加工困难B、后者加工困难C、两者相同D、以上都不对正确答案：A4、平键联结中宽度尺寸b的不同配合是依靠改变__公差带的位置来获得A、轴槽宽度B、键宽C、轴槽和轮毂槽宽度D、轮毂槽宽度正确答案：C5、螺纹牙型半角误差是由于（）的影响。

A、螺纹距的大小不同B、牙底与牙顶的距离C、fa/2D、牙型本身不准确正确答案：D6、形状误差一般来说（）位置公差A、大于B、小于C、等于D、以上都不对正确答案：B7、属于形状公差的有（）A、垂直度B、同轴度C、圆跳动D、平面度正确答案：D8、同轴度公差属于（）A、形状公差B、定位公差C、定向公差D、以上都不对正确答案：B9、几何公差带形状是距离为公差值t的两平行平面内区域的有（）A、平面度B、任意方向的线的位置度C、任意方向线的直线度D、给定一个方向的线的倾斜度正确答案：A10、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。

A、RSmB、RzC、RaD、RY正确答案：C11、关于量块，正确的论述有（）A、抗疲劳强度差B、传动灵敏性差C、加工容易D、配合精度高正确答案：D12、对于零线以上的尺寸公差带，基本偏差只能是：。

A、下偏差，负值。

B、下偏差，正值。

C、上偏差，正值。

D、上偏差，下偏差的平均值。

正确答案：B13、最大极限尺寸（）基本尺寸A、大于B、小于C、等于，大于或小于D、以上都不对正确答案：C14、取多次重复测量的平均值来表示测量结果可以减少（）A、随机误差B、定值系统误差C、变值系统误差D、粗大误差正确答案：A15、30g6与30g7两者的区别在于（）A、上偏差相同，而下偏差不同B、下偏差相同，而上偏差不同C、基本偏差不同D、公差值相同正确答案：A16、上极限尺寸与公称尺寸的关系是( )A、前者大于后者B、两者之间的关系无法确定C、前者小于后者D、前者等于后者正确答案：B17、将孔轴的基本偏差分为( )种A、18B、28D、12正确答案：B18、孔、轴尺寸的验收极限采用公差带内缩，会导致A、误废增加，不产生误收B、既不产生误收，也不产生误废C、误废减少，不产生误收D、误收减少，不产生误废正确答案：A19、可以根据具体情况规定不同形状的公差带的形位公差特征项目是( )A、圆度B、直线度C、平面度D、同轴度正确答案：B20、滚动轴承内圈与轴颈的配合比光滑孔与轴的同名配合要（）A、紧B、松C、一样松紧D、以上都不对正确答案：A21、孔的最小实体实体尺寸就是其（）A、最小极限尺寸B、实效尺寸C、最大极限尺寸D、作用尺寸正确答案：C22、公差原则是指（）A、确定公差值大小的原则B、制定公差与配合标准的原则C、处理尺寸公差与形位公差之间关系的原则D、以上都不对正确答案：C23、内螺纹大径用（ )表示B、FC、dD、f正确答案：A24、当被测要素遵循包容要求时，实际要素遵循（）A、最大实体边界B、局部实际尺寸不得超越最小实体尺寸C、最大实体边界，且局部实际尺寸不得超越最小实体尺寸D、局部实际尺寸正确答案：C25、以下各种情况中，应选用过盈配合的有（）A、要求传递载荷B、转动、移动或复合运动C、要求定心精度高D、经常拆卸正确答案：A26、30g6与30g7两者的区别在于A、基本偏差不同B、公差值相同C、上偏差相同，而下偏差不同D、下偏差相同，而上偏差不同正确答案：C27、螺纹5g6g的中径公差是（）级A、7B、4C、5D、8正确答案：C28、量块是一种精密量具，应用较为广泛，但不能用于（）A、长度测量时作为比较测量的标准B、检验其他计量器具C、精密机床的调整D、评定表面粗糙度正确答案：D29、对于零线以上的尺寸公差带，基本偏差只能是：A、下偏差，负值。

公差配合与技术测量试题及答案一、单项选择题1.关于互换性,下列说法错误的是（）。

[单选题] *A.互换性要求零件具有一定的加工精度。

B.现代化生产必须遵循互换性的原则C.为使零件具有互换性,必须使零件的各几何参数完全一致(正确答案)2.某种零件在装配时需要进行修配,则此零件（）。

[单选题] *A.具有互换性B.不具有互换性(正确答案)C.无法确定其是否具有互换性3.关于几何参数的公差,下列说法正确的是（）。

[单选题] *A.几何参数的公差就是零件几何参数的变动量B.只有将零件的误差控制在相应的公差内,才能保证互换性的实现(正确答案)C.制定和贯彻公差标准保证互换性生产的重要手段4.关于零件的互换性,下列说法错误的是（）。

[单选题] *A.凡是合格的零件一定具有互换性(正确答案)B.凡是具有互换性零件必为合格品C.为使零件具有互换性,必须把零件的加工误差控制在给定的公差范围内5.具有互换性的零件应是（）。

[单选题] *A.相同规格的零件(正确答案)B.不同规格的零件C.形状、尺寸完全相同的零件6.下列各关系式中,能确定孔与轴的配合一定不是过渡配合的是（）。

[单选题] *A.EI=es(正确答案)B.ES≥esC.EI>eiD.ei<ES<es7.对标准公差的论述,下列说法中错误的是（）。

[单选题] *A.标准公差的大小与基本尺寸和公差等级有关,与该尺寸是表示孔还是轴无关B.在任何情况下,基本尺寸愈大,标准公差必定愈大(正确答案)C.基本尺寸相同,公差等级愈低,标准公差愈大D.某一基本尺寸段为>50~80mm,则基本尺寸为60mm和75mm的同等级的标准公差数值相同。

8.尺寸公差带图的零线表示（）。

[单选题] *A.最大极限尺寸B.最小极限尺寸C.基本尺寸(正确答案)D.实际尺寸。

9.当孔的下偏差大于相配合的轴的上偏差时,此配合性质是（）。

[单选题] *A.间隙配合(正确答案)B.过渡配合C.过盈配合D.无法确定10.确定不在同一尺寸段的两尺寸的精确程度,是根据（）。

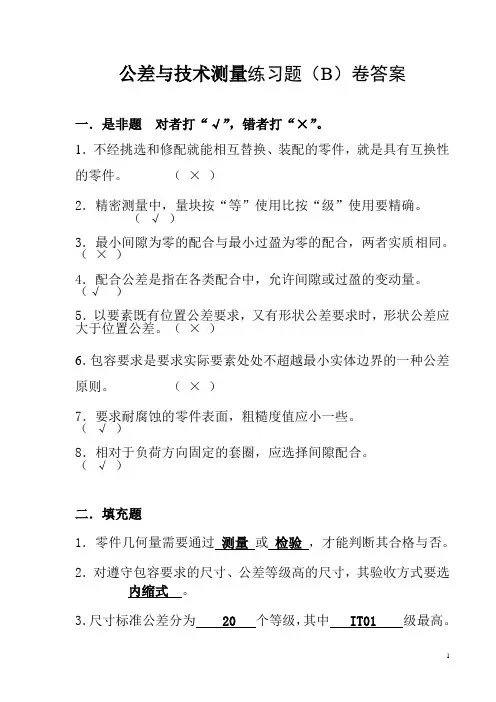

公差与技术测量练习题（B）卷答案一．是非题对者打“√”，错者打“×”。

1．不经挑选和修配就能相互替换、装配的零件，就是具有互换性的零件。

（×）2．精密测量中，量块按“等”使用比按“级”使用要精确。

（√）3．最小间隙为零的配合与最小过盈为零的配合，两者实质相同。

（×）4．配合公差是指在各类配合中，允许间隙或过盈的变动量。

（√）5．以要素既有位置公差要求，又有形状公差要求时，形状公差应大于位置公差。

（×）6．包容要求是要求实际要素处处不超越最小实体边界的一种公差原则。

（×）7．要求耐腐蚀的零件表面，粗糙度值应小一些。

（√）8．相对于负荷方向固定的套圈，应选择间隙配合。

（√）二．填充题1．零件几何量需要通过测量或检验，才能判断其合格与否。

2．对遵守包容要求的尺寸、公差等级高的尺寸，其验收方式要选内缩式。

3．尺寸标准公差分为20个等级，其中IT01级最高。

4．已知某一基准轴的公差为0.021mm，那么该轴的上偏差为0 mm，下偏差为 -0.021 mm。

5．公称尺寸小于等于500mm的标准公差的大小，随基本尺寸的增大而增大随公差等级的提高而减少。

6．选择基准制时，应优先选用基孔制，其主要原因之一是为了减少定值刀量具。

7.零件上实际存在的要素称为实际要素，机械图样上所表示的要素均为理想要素。

8.关联要素的作用尺寸是局部尺寸和位置误差的综合结果。

9. 孔和轴的公差带由标准公差决定大小，由基本偏差决定位置。

10.根据套圈工作时相对于合成径向负荷的方向的情况，滚动轴承承受的负荷分为局部负荷、循环负荷、摆动负荷三类。

三.选择题1.轴承内径与g5、g6、h5、h6的轴配合属于 B 。

A.间隙配合B.过渡配合C.过盈配合2. 减速器输入轴的轴承内圈承受的是B。

A.局部负荷B.循环负荷C.摆动负荷3. 在某一表面轮廓上标注表面粗糙度，标准规定为 B 。

A.一个取样长度上B.一个评定长度上C.轮廓表面全长上D.任意长度上4. 公差带形状属于两平行平面之间区域的有 ABCD 。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

公差配合与测量技术应用试题库（附答案）一、单选题（共40题，每题1分，共40分）1、决定公差带位置的是A、配合公差B、基本尺寸C、基本偏差D、标准公差正确答案：C2、下列有关公差等级的论述中，正确的有A、公差等级高，则公差带宽B、在满足要求的前提下，应尽量选用高的公差等级C、公差等级的高低，影响公差带的大小，决定配合的精度D、孔、轴相配合，均为同级配合正确答案：C3、关于偏差与公差之间的关系，下列说法正确的是( )A、上极限偏差越大，公差越大B、下极限偏差越大，公差越大C、实际偏差越大，公差越大D、上、下极限偏差之差的绝对值越大，公差越大正确答案：D4、组成配合的孔、轴的公称尺寸是A、计算值B、不同的C、测量值D、相同的正确答案：D5、最大实体尺寸是指（）A、孔的最大极限尺寸和轴的最小极限尺寸B、孔和轴的最小极限尺寸C、孔和轴的最大极限尺寸D、孔的最小极限尺寸和轴的最大极限尺寸正确答案：A6、配合是_____相同的孔与轴的结合A、实际尺寸B、基本尺寸C、实效尺寸D、作用尺寸正确答案：B7、在标注几何公差时，( )公差应标注基准。

A、垂直度B、直线度C、圆度D、平面度正确答案：A8、用（）评定表面粗糙度不能精确地得出被测表面的粗糙度数值。

A、干涉法B、比较法C、光切法D、针描法正确答案：B9、径向全跳动公差带的形状和( )公差带的形状相同A、同轴度B、圆度C、圆柱度D、以上都不对正确答案：C10、上极限尺寸（）公称尺寸。

A、大于或等于或小于B、小于C、大于D、等于正确答案：A11、极限偏差是( )A、加工后测量得到的B、实际测量尺寸减其公称尺寸所得的代数差C、设计时确定的D、上极限尺寸与下极限尺寸之差正确答案：D12、一般来说，下列哪个表面粗糙度要求最高。

A、90H7B、60H7C、80h7D、30h7正确答案：D13、几何公差带形状是直径为公差值t的圆柱面内区域的有（）A、任意方向线位置度B、径向全跳动C、轴向全跳动D、同轴度正确答案：D14、圆柱度公差可以同时控制( )A、圆度B、径向全跳动C、同轴度D、以上都不对正确答案：A15、有无边界及边界尺寸( )A、可有可无B、有边界及边界尺寸C、无边界及边界尺寸D、有边界,无边界尺寸正确答案：C16、倾斜度公差属于（）A、方向公差B、形状公差C、位置公差D、跳动公差正确答案：A17、配合公差带位于配合公差带图的零线下方时为___配合A、间隙B、过渡C、过盈D、以上都不对正确答案：C18、某孔的最大极限尺寸为Φ60.018mm,最小极限尺寸为59.988mm则该孔的尺寸公差为( )。

西工大2020年4月《公差与技术测量》作业机考参考答案试卷总分:100 得分:98要答案：wangjiaofudao一、单选题 (共 15 道试题,共 30 分)1.矩形花键的等分度误差一般应当用（）公差进行控制，并且采用（）（公差要求）。

A.对称度，包容要求B.对称度，最大实体要求C.位置度，包容要求D.位置度，最大实体要求正确答案:D2.假如某普通螺纹的实际中径在其中径极限尺寸范围之内，则可以判断该螺纹（）。

A.合格B.不合格C.无法判断D.超差正确答案:C3.国家标准对平键的键宽尺寸规定了（）公差带。

种种种种4.按照测量误差来源，由于测量温度变化而引起的测量误差属于（）。

A.人为读数误差B.测量环境条件误差C.方法误差D.计量器具误差E.随机误差正确答案:B5.反映过渡配合松紧变化程度的两个特征值是（），设计时应根据零件的使用要求来规定这两个极限值。

A.最大过盈和最小间隙B.最大间隙和最小过盈C.最大间隙和最大过盈D.极限间隙和极限过盈正确答案:6.下列几何公差项目中，属于国家标准规定的位置公差的有（）。

A.同轴度B.圆跳动C.圆柱度D.平面度E.∥7.滚动轴承内圈与基本偏差为h的轴颈形成（）配合。

A.不能确定配合类型B.过盈配合C.间隙配合D.过渡配合正确答案:8.国家标准规定，矩形花键联结的定心方式采用（）。

A.键侧定心B.键槽侧定心C.大径定心D.小径定心正确答案:9.所谓公差原则，是指（）。

A.确定几何公差数值大小的原则B.确定形状公差与方向公差、位置公差之间关系的原则C.确定尺寸公差与配合的原则D.确定几何公差与尺寸公差之间相互关系的原则正确答案:10.孔轴配合就是指（）。

A.基本尺寸相同的相互结合的孔、轴的尺寸公差等级之间的关系B.基本尺寸相同的相互结合的孔、轴的几何公差带之间的关系C.基本尺寸相同的相互结合的孔、轴的尺寸公差带之间的关系D.相互结合的孔、轴的尺寸公差带之间的关系正确答案:11.配合精度要求越高的零件表面，表面粗糙度参数允许值应当越小的理由是（）。

《公差与技术测量》练习题及答案1. 多选题1. 公差与配合标准的应用主要解决（）A. 公差等级B. 基本偏差C. 配合性质D. 配合基准制正确答案：ACD2. 下列论述中正确的有( )A. 指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差B. 测量力大小不一致引起的误差，属随机误差C. 测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差D. 测量器具零位不对准时，其测量误差属于系统误差。

正确答案：BCD3. 下列说法正确的有（）A. 用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确B. 用于传递动力的齿轮，一般要求载荷分布均匀C. 用于高速传动的齿轮，一般要求载荷分布均匀D. 低速动力齿轮，对运动的准确性要求高正确答案：ABC4. 齿轮公差项目中属综合性项目的有（）A. 一齿切向综合公差B. 一齿径向公差C. 齿圈径向跳动公差D. 齿距累积公差正确答案：AD5. 下列因素中可能引起系统误差的有( )A. 游标卡尺测轴径时所产生的阿贝误差B. 光学比较仪的示值误差C. 测量过程中环境温度的随时波动D. 千分尺测微螺杆的螺距误差。

正确答案：ABCD6. 下列测量中属于相对测量的有( )A. 用千分尺测外径B. 用光学比较仪测外径C. 用内径百分表测内径D. 用内径千分尺测量内径。

正确答案：BC7. 形位公差带形状是直径为公差值t的圆柱面内区域的有( )A. 径向全跳动B. 端面全跳动C. 同轴度D. 任意方向线位置度正确答案：CD8. 下列项目中属于齿轮副的公差项目的有（）A. 齿向公差B. 齿轮副切向综合公差C. 接触斑点D. 齿形公差正确答案：BC9. 形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( )A. 同轴度B. 径向全跳动C. 任意方向直线度D. 圆柱度正确答案：BD10. 属于形状公差的有（）A. 圆柱度B. 平面度C. 同轴度D. 圆跳动正确答案：AB2. 判断题11. 规和止规公差由制造公差和磨损公差两部分组成。

综合练习题一、填空题1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是固定的 而后者公差带圆心的位置是 浮动的 。

5．φ30 +0.021 0mm 的孔与φ30-0.007-0.020mm 的轴配合，属于 基孔 制 间隙 配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。

8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。

9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15．含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

16．φ45+0.005 0mm 孔的基本偏差数值为 0 ，φ50-0.050-0.112轴的基本偏差数值为-0.050 mm 。

公差配合与测量技术应用模拟练习题及参考答案一、单选题（共40题，每题1分，共40分）1、基孔制是基本偏差一定的孔的公差带，与不同（）的轴的公差带形成各种配合的一种制度A、基本偏差B、基本尺寸C、实际偏差D、以上都不对正确答案：A2、下列论述正确的有（）A、孔的最大实体实效尺寸= Dmax一形位公差。

B、孔的最大实体实效尺寸= 最大实体尺寸一形位公差C、轴的最大实体实效尺寸= 实际尺寸十形位误差D、最大实体实效尺寸= 最大实体尺寸正确答案：B3、尺寸公差与几何公差采用独立原则时，零件加工后的实际尺寸和几何误差中有一项超差，则该零件（）A、合格B、尺寸最大C、不合格D、以上都不对正确答案：C4、径向全跳动公差带的形状和( )公差带的形状相同A、同轴度B、圆度C、圆柱度D、以上都不对正确答案：C5、以下各组配合中，配合性质相同的有（）。

A、 30M8／h7和 30H8／m7B、 30P8／h7和 30H8／p8C、 30H8／m7和 30H7／f6D、 30H7／f6和 30H8／p7正确答案：A6、内螺纹大径用（ )表示A、DB、FC、dD、f正确答案：A7、极限偏差是( )A、加工后测量得到的B、实际测量尺寸减其公称尺寸所得的代数差C、设计时确定的D、上极限尺寸与下极限尺寸之差正确答案：D8、几何公差带形状是半径差为公差值t的梁同轴圆柱面之间的区域有（）A、圆柱度B、平面度C、同轴度D、任意方向线的直线度正确答案：A9、在标注几何公差时，( )公差应标注基准。

A、圆度B、直线度C、平面度D、垂直度正确答案：D10、一种零件，在装配时零件需要进行修配，则此种零件为（）A、上面说法都不对B、具有完全互换性C、具有不完全互换性D、不具备有互换性正确答案：C11、下列配合中（）的配合最紧A、H7/g6B、JS7/h6C、H7/s6D、H7/h6正确答案：C12、同轴度公差属于（）A、定位公差B、跳动公差C、定向公差D、形状公差正确答案：A13、若某平面的平面度误差0.05mm，则其（）误差不一定大于0.005mmA、位置度B、直线度C、对称度D、平行度正确答案：B14、下列孔轴配合代号中属于配合性质完全相同的同名配合的是A、H6／g5和G6／h5B、H7／k6 和k6／H7C、H8／r7和H8／m7D、H7／k6;和h7／K6正确答案：A15、当孔的上极限偏差小于相配合的轴的上极限偏差，而大于相配合的轴的下极限偏差时，此配合性质是（）A、过渡配合B、无法确定C、间隙配合D、过盈配合正确答案：A16、形位公差带形状是直径为公差值t的圆柱面内区域的有( )A、径向全跳动B、端面全跳动C、同轴度D、以上都不对正确答案：C17、在取样长度范围内，被测轮廓线上各至基准线的距离的算术平均值，记为（）A、RaB、RyC、SmD、Rz正确答案：A18、一般来说，零件的形状误差（）其位置误差。

《公差配合与测量技术》课程期末试卷A一、判断题（共10题，每小题2.5分，共25分，对者打“ˇ”错者打“×”）1．公称尺寸是设计给定的尺寸，零件实际（组成）要素尺寸越接近公称尺寸，则其精度越高。

（）2．公差就是零件尺寸允许的最大偏差。

（）3．示值范围就是量具、量仪所能测得的测量范围。

（）4．单次测量就是指对零件只进行一次测量。

（）5．标注轴外圆柱面的圆度与圆柱度公差时，公差框格指引线箭头应与轴线对准。

（）6．标注表面粗糙度代号的三角形尖部，应始终指向标注表面的入体方向。

（）7．圆锥的锥度等于其锥角的正切值。

（）8．因滚动轴承为标准件，故内圈内径公差带采用基孔制，其下极限偏差为零，上极限偏差为正其值等于公差值。

（）9．标注螺纹代号时，左螺纹常用“LH”表示。

（）10．规定平键联接的位置公差主要应规定键槽两键侧的平行度公差。

（）二、填空题（共10题，每小题2.5分，共25分）1．提取组成要素是用在实际要素上，测量有限点得到的的近似替代要素。

2．圆柱体三类配合（间隙、过盈、过渡）的配合公差都等于。

3．光滑圆柱基孔制的孔，上极限偏差规定，下极限偏差规定。

4．一个完整的测量过程包括四个方面。

5．为了便于制造，量规的工作尺寸标注应采用。

6．轴线、中心线或中心点在标注时，公差框格指引线的箭头必须对准。

7．花键联接在图样上标注分度公差，一般应规定位置公差。

8．判断外螺纹互换性中径合格的条件为：d2作用d2max; d\2`单一d2min 9．影响齿轮传动侧隙合理性的主要偏差除可规定齿厚极限偏差控制外，还可规定控制。

10．滚动轴承套圈上承受的载荷有三种类型。

三、问答题（每小题5分，共10分）1．为什么要用多次重复测量的算术平均值表示测量结果？用它来表示测量结果可减少哪一类测量误差对测量结果的影响？2．选择齿轮精度等级时，应考虑哪些因素？四、名词解释（每小题2分，共10分）1．最大实体要求2．入体原则3．基本偏差4．拟合组成要素5．取样长度与评定长度五、分析题（每小题5分，共10分）1．检验工件外圆形状误差超出尺寸公差的轴时，当使用卡规通端检查发现仍能通过，卡规止端不能通过，应如何检验方能发现其为废品，并说明此轴产生了什么样的形状误差？2．试简要分析“过渡配合”为什么在国家标准中只在高公差等级中才规定了此类配合？六、作图与标注（（每小题5分，共10分））1．用分度值为0.01㎜／m的水平仪和跨距为250㎜的桥板来测量2米的机床导轨，读数（格）为：0，+2，+2，0，-0.5，-0.5，+2，+1，+3，试按最小条件和两端点连线法分别评定该导轨的直线度误差值。

公差与技术测量练习题B一、单项选择题1．检测是互换性生产的（）。

①保证②措施③基础④原则2．用量快组成公称尺寸，其量块数不得超出（）。

①4块②5块③6块④7块3．优先数系中R10数列包容（）。

①R5数列②R20数列③R40数列④R80数列4．某孔、轴配合的最大间隙为+32μm，最大过盈为－25μm，配合公差为（）。

①+7μm ②+57μm ③+32μm ④－25μm5．轴的最大实体尺寸为（）。

①最大极限尺寸②最小极限尺寸③体外作用尺寸④实际尺寸6．定向公差综合控制被测要素的（）。

①形状误差②位置误差③形状和方向误差④方向和位置误差7．按同一图纸加工一批孔，它们的最小实体尺寸（）。

①等于实际尺寸②不一定相同③大于实体时效尺寸④相同8．平面度的被测要素为单一要素，公差框格为（）。

①两个②三个③四个④五个9．通常规定表面粗糙度的评定长度是取样长度的（）。

①1至3倍②1至5倍③5至7倍④1至10倍10．规定表面粗糙度的取样长度是（）。

①大于10毫米②非标准值③标准值④任意的11．实测一表面实际轮廓上的最大轮廓峰顶至基准线的距离为10μm，最大谷低至基准线的距离为-6μm，则轮廓的最大高度值Rz为（）。

①4μm ②10μm ③16μm ④6μm12．滚动轴承内圈与公差代号为k6的轴颈配合形成的配合性质为（）。

①间隙配合②过渡配合③过盈配合④不定13．光滑极限量规的通规是用来控制被测零件的（）。

①极限尺寸②公称尺寸③基本尺寸④体外作用尺寸14．判断螺纹加工的整体精度所用的中径表示为（）。

①平均中径②中径③单一中径④作用中径15．径向跳动用来评定齿轮的（）。

①传递运动的准确性②传动平稳性③载荷分布均匀性④齿侧间隙16. 齿厚极限偏差用来评定齿轮的（）。

①传递运动的准确性②传动平稳性③载荷分布均匀性④齿侧间隙17．齿轮公差等级分为（）。

①10级② 11级③ 12级④ 13级18．齿廓总偏差是评价（）。

①传递运动的准确性②传动平稳性③载荷分布均匀性④齿侧间隙19.平键与键槽配合采用（）。

《公差配合与技术测量》练习题一、填空题1、配合是指___________相同的，相互结合的孔与轴之间的关系。

配合反映了机器上相互结合零件之间的。

配合的种类有配合，配合, 配合三种.配合制有制和制两种。

2、零件的尺寸合格，其实际尺寸应在和之间，其应在上偏差和下偏差之间。

3确定公差带位置，确定公差带大小。

4下偏差为毫米。

基本偏差为毫米5的轴组成制配合。

6、形位公差带具有公差带、、和四个特征.7、定向公差带和定位公差带的方向或位置，由和确定。

8、表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用的表面粗糙度数值。

9、遵守独立原则的要素,形位误差和实际尺寸分别合格，则被测要素。

10、形状误差是指对其理想要素的变动量，理想要素的位置应符合。

11、径向圆跳动是和的综合。

而径向全跳动是和的综合。

12、形位公差值一般分为级。

在同一要素上给定的形状公差值位置公差值.13、定向公差带和定位公差带的方向或位置，由和确定。

14、轮廓要素的尺寸公差与其中心要素的形位公差的相关要求有要求、要求和要求三种。

15、孔的体外作用尺寸孔的实际尺寸；轴的体外作用尺寸轴的实际尺寸。

16、包容要求应遵守的边界为，即其体外作用尺寸不应超出尺寸.包容要求的实质就是用控制。

它适用于要求保证的单一要素.17、最大实体要求所遵守的边界是,当被测量要素的实际尺寸偏离时，允许其形位误差值超出其给定的。

最大的“补偿值”等于。

18、齿轮的误差划分为:影响的误差、影响的误差,影响的误差。

19、应从所需尺寸的开始选择量块.组成量块组的量块总数不应。

20、当轴的标准公差等级≤7级时，采用孔比轴的配合;当轴的标准公差等级≥8级时，采用孔与轴配合。

21、公法线平均长度偏差ΔEwm影响，公法线长度变动ΔFw影响传递运动的。

二、判断题1、相互结合的孔与轴，其公差数值必须相等。

（）2、不论公差数值是否相等，只要公差等级相同,尺寸的精确程度就相同。

（）3、不经选择与修配,就能互相替换装配的零件,就是具有互换性的零件。

株洲第一职业技术学校 2009年 下 期 公差配合与测量技术 科目期 末 考试卷B 卷 适用班级： M0901，M0902，S0901，S0902 出卷人:杨小林 一、填空题（1×20=20分） 1、位置公差分为三种，它们分别是 、 、和 。

2、形状公差包括直线度， 、 和圆柱度。

3、孔和轴同字母的基本偏差相对零线呈 分布。

4、圆柱度公差是一个综合性的形状公差，它可以同时控制 、素线和轴线的 ，以及同一轴截面内两条素线的 ，圆柱度公差带是 之间的区域。

5、某一尺寸减其 所得的代数差称为尺寸偏差，又简称 6、基轴制配合中的轴称为 。

其基本偏差为 偏差，代号为h ，数值为 ，其另一极限偏差为 。

7、国家标准设置了 个标准公差等级，其中 级精度最高， 精度最低。

8、在基本尺寸相同的情况下，公差等级越高，公差值越 。

二、判断题（0.5×20=10分） 1．在尺寸公差带图上，零线以上的为正偏差，零线以下的为负偏差。

（ ） 2．相互配合的孔和轴，其基本尺寸必须相同。

（ ） 3．在基孔制的间隙配合或基轴间隙配合中，孔的公差带一定在零线以上，轴的公差带一定在零线以下。

（ ） 4．综合测量一般属于检验，如用螺纹通规检验螺纹通规检验螺纹的作用中径是否合格就是属于综合测量。

（ ） 5．在尺寸公差带图中，孔公差带和轴公差带的相对位置关系可以确定孔、轴的配合种类。

（ ） 6．零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的该尺寸为合格。

（ ） 7．我国法定计算单位中，长度单位是米(m)，与国际单位不一致。

( ) 8．某孔要求尺寸为0.0460.06724--Φmm ，今测得其实际尺寸为Ф23.962mm ，可以判断该孔合格。

( )9．某一实际平面对基准平面的平行度误差为0.05m ，则该平面的平面度误差一定不大0.05m 。

( )10．最大实体状态就是尺寸最大时的状态。

( )三、选择题（2×15=30分）1、 配合是_____相同的孔与轴的结合。

公差配合与技术测量综合测试题课程名称：《公差配合与技术测量》试卷类型： B 卷注意事项: 答案一律写在答题纸上; 考试结束时, 务必将本试卷收回。

一、选择题（共10题，每题2分，共20分）1.孔的上极限偏差用字母（）表示。

A. ESB. EIC. esD. ei2.关于偏差和公差之间的关系，下列说法正确的是（）。

A.上极限尺寸越大，公差越大B.实际偏差越大，公差越大C.下极限尺寸越大，公差越大D.上、下极限尺寸之差越大，公差越大3.设计时形位公差数值选择的原则是（ )。

A.尽量多地采用形位未注公差B．公差值越小越好，因为能更好地满足使用功能要求C．公差值越大越好，因为可降低加工的成D．在满足零件功能要求的前提下选择最经济的公差值4.关于线、面轮廓度公差，下列说法中错误的是（ )。

A．线轮廓度公差只能用来控制曲线的形状精度，面轮廓度公差只能用来控制曲面的形状精度B．线轮廓度的公差带是两条等距曲线之间的区域C．面轮廓度的公差带是两等距曲面之间的区域D．线、面轮廓度公差带中的理论正确几何形状由理论正确尺寸确定5.在位置度公差的标注中，如只给出一个基准，则此位置度公差必为（ )。

A．平面上点的位置度公差 B．平面上线的位置度公差C．空间点的位置度公差 D．面的位置度公差6.评定参数更能充分反应被测表面的实际情况。

（）A.轮廓的最大高度B.微观不平度十点高度C.轮廓算术平均偏差D.轮廓的支承长度率7.用千分尺测量轴径时，应该尺身与轴线保持（）。

A.平行B.垂直C.30度夹角D.45度夹角8.表面粗糙度是指（）。

A.表面波纹度B.表面宏观的几何形状误差C.表面微观的几何形状误差D.表面形状误差9.表示系统误差和随机误差综合影响的是( )。

A.精密度B.正确度C.准确度D.优良度10.平键联结中宽度尺寸b的不同配合是依靠改变（）公差带的位置来获得。

A.轴槽和轮毂槽宽度B.键宽C.轴槽宽度D.轮毂槽宽度二、填空题（共10题，每空1分，共20分）1. 零件在制造过程中，由于加工或测量等因素的影响，完工后的尺寸总是存在一定的误差。

公差配合与测量技术应用习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、在生产中，有时用检测工件径向圆跳动的方法可测量（）A、位置度B、垂直度C、同轴度D、平行度正确答案：C2、对于零线以上的尺寸公差带，基本偏差只能是：。

A、下偏差，负值。

B、下偏差，正值。

C、上偏差，正值。

D、上偏差，下偏差的平均值。

正确答案：B3、承受平稳负荷的滚动轴承内圈与轴（孔）的配合应比承受冲击负荷的配合A、外圈紧些B、紧些C、松些D、松紧程度一样正确答案：C4、国家标准规定的尺寸公差等级为A、1～12共12级B、01～18共 20级C、1～20共20级D、1～18共18 级正确答案：B5、（）配合可能有间隙，也可能有过盈A、过盈B、常用C、间隙D、过渡正确答案：D6、公差带的大小由（）确定A、实际偏差B、基本偏差C、公称尺寸D、实际测量尺寸正确答案：B7、当螺纹公称直径、牙型角、螺纹线数相同时细牙螺纹的自锁性能比粗牙螺纹的自锁性能（）A、相同B、不一定C、好D、差正确答案：C8、标准规定形状和位置公差共有（）个项目A、8B、12C、14D、以上都不对正确答案：C9、卡规的“止规”用来控制轴的（）尺寸A、公差B、最小极限尺寸C、实际尺寸D、最大极限尺寸正确答案：B10、量块是一种精密量具，应用较为广泛，但不能用于（）A、长度测量时作为比较测量的标准B、检验其他计量器具C、精密机床的调整D、评定表面粗糙度正确答案：D11、被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（）A、前者不得小于后者B、前者不得大于后者C、前者一定大于后者D、前者一定等于后者正确答案：B12、决定尺寸公差带相对于零线位置的是：。

A、基本尺寸B、公差等级C、基本偏差D、公差值大小正确答案：C13、下列公差带形状相同的有（）。

A、径向圆跳动与圆度B、轴线对轴线的平行度与面对面的平行度C、轴线对面的垂直度与轴线对面的倾斜度D、轴线的直线度与导轨的直线度正确答案：A14、关于偏差与公差之间的关系，下列说法正确的是( )A、实际偏差越大，公差越大B、上极限偏差越大，公差越大C、上、下极限偏差之差的绝对值越大，公差越大D、下极限偏差越大，公差越大正确答案：C15、几何公差带形状是距离为公差值t的两平行平面内区域的有（）A、任意方向线的直线度B、给定一个方向的线的倾斜度C、平面度D、任意方向的线的位置度正确答案：C16、表面粗糙度是一种。
