常用控制电器

（一）常用控制电器（1）接触器：（用于主回路）接触器是一个由电磁铁带动触点动作的一种开关，在电路中，起着接通或切断电动机主电路的作用。

它有直流和交流两种，接触器工作线圈上使用的是直流，称为直流接触器。

工作线圈上使用的是交流称之为交流接触器。

有简单灭弧装置，触点容量大。

（2）继电器：（用于控制回路）继电器是一种灵敏的小型自动控制电器。

它能根据主回路参数的变化（如电流、电压、时间、压力等）使其连接点断开或接通控制回路，达到控制的目的，触点容量小。

一般用在控制回路中，它也分直流、交流两种。

（3）主令控制器：在控制电路时，起到发号施令作用的电器称之为主令控制器。

如按钮、控制器等。

通常用于电动机的启动、调速、换向、停车.（二）控制图1、分类：原理图：包括主回路、控制回路、辅助回路安装接线图：元件位置，接线位置（1）原理图①主回路：为用电设备提供动力电的回路为主回路。

一般画在图纸上方或是左方，用比较粗的线画出。

②控制回路提供给接触器线圈和继电器线圈的电流（电压）回路为控制回路。

用来控制主回路的通断。

一般画在图纸的下方或右方。

用较细的线画出。

③辅助回路主要指信号、测量和保护等回路，其特点为：若去掉这些回路并不影响主回路和控制回路的工作。

（2）安装接线图为安装和施工提供的图，其特点是每一个元件都要单独画出。

各个元件之间用带编号的线连接起来，在施工时，每一根连线的两头都有编号。

应做到图上的编号，实际元件的接点编号，连线两头的编号三对应才能连接正确。

2．绘图原则（有以下4点）（1）分成主回路，控制回路，辅助回路来绘制；（2）用规定的图符表示元件：（自画图讲，画出开关、接触器、继电器、按钮、控制器等的触点或线圈的表示方法。

）（3）接点位置按无电状态画出：所谓无电状态是指接触器、继电器无电时的状态。

对（旧）接点的画法有以下口诀：“上开下闭，左开右闭”（自画图讲）。

对（新）接点的画法（自画图讲）。

（4）交叉电气接点画上黑点：两根交叉如果无黑点，表示电气上不连接，只是跨越而过。

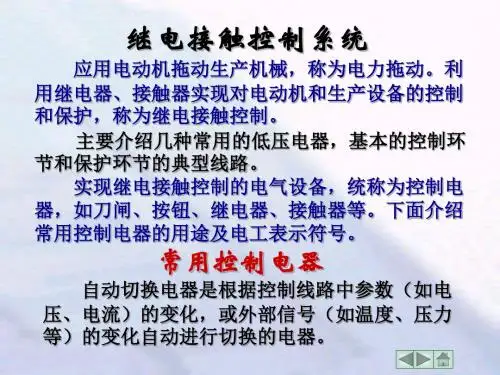

继电接触控制系统应用电动机拖动生产机械，称为电力拖动。

利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制。

主要介绍几种常用的低压电器，基本的控制环节和保护环节的典型线路。

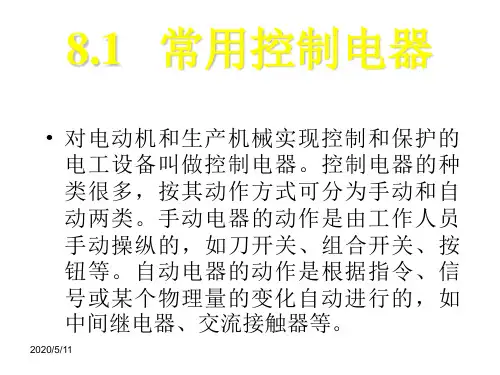

实现继电接触控制的电气设备，统称为控制电器，如刀闸、按钮、继电器、接触器等。

下面介绍常用控制电器的用途及电工表示符号。

常用控制电器自动切换电器是根据控制线路中参数（如电压、电流）的变化，或外部信号（如温度、压力等）的变化自动进行切换的电器。

一、刀闸开关控制对象：380V， 5.5kW 以下小电机考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3～5)*异步电机额定电流电工符号：Q三极（三刀）开关单极（单刀）开关二极（双刀）开关二、按钮（手动切换电器）按钮常用于接通和断开控制电路。

按钮的外形图和结构如图所示。

按钮开关的外形和结构(a) 外形图(b) 结构二、按钮（视频播放）复合按钮 二、按钮 结构图(c)符号常开按钮 SB常闭按钮 SB 常闭触点常开触点按下按钮 示意图 未按按钮 先断 后合交流接触器的外形与结构三、 接触器用于频繁地接通和断开大电流电路的开关电器。

(a) 外形 (b) 结构四、 接触器用于频繁地接通和断开大电流电路的开关电器。

~ M~ 线圈辅助触点铁芯 衔铁 电源 电机主触点 常闭 常开弹簧符号 线圈 KM 用于主电路，流过的电流 大（需加灭弧装置）。

用于控制电路，流过的电流小（无需加灭弧装置）。

KM 动合(常开)辅助触点 动断(常闭)辅助触点 KM 属于同一器件的线圈和触点用相同的文字表示。

接触器技术指标：额定工作电压、电流、触点数目等。

动合(常开)主触点KM 常用的交流接触器有CJ10、CJ12、CJ20和3TB 等系列。

如CJ10系列主触点额定电流5、10、20、40、75、 120A 等数种；额定工作电压通常是220V 或380V 。

五、继电器继电器和接触器的结构和工作原理大致相同。

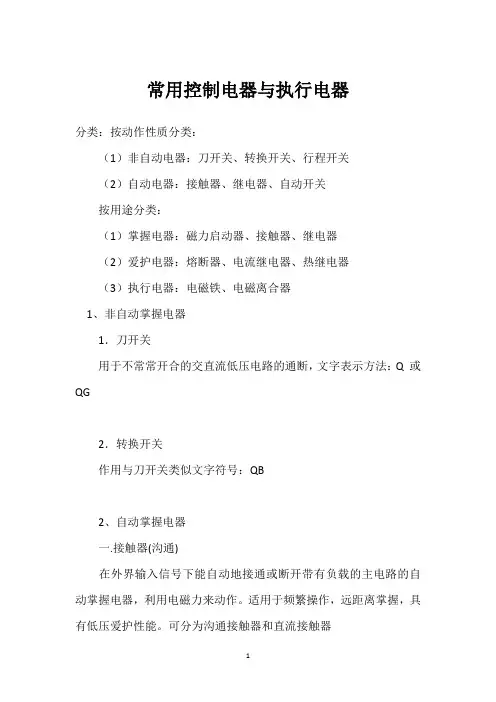

常用控制电器与执行电器分类：按动作性质分类：（1）非自动电器：刀开关、转换开关、行程开关（2）自动电器：接触器、继电器、自动开关按用途分类：（1）掌握电器：磁力启动器、接触器、继电器（2）爱护电器：熔断器、电流继电器、热继电器（3）执行电器：电磁铁、电磁离合器1、非自动掌握电器1．刀开关用于不常常开合的交直流低压电路的通断，文字表示方法：Q 或QG2．转换开关作用与刀开关类似文字符号：QB2、自动掌握电器一.接触器(沟通)在外界输入信号下能自动地接通或断开带有负载的主电路的自动掌握电器，利用电磁力来动作。

适用于频繁操作，远距离掌握，具有低压爱护性能。

可分为沟通接触器和直流接触器（1）触头分为主触头和帮助触头，主触头接于主电路中，帮助触头接于掌握电路中。

主触头和帮助触头是联动的。

按通电后的动作又可分为：动合（常开）触点（线圈通电时闭合），和动断（常闭）触点（线圈通电时断开）两类（2）灭弧（电压大于12伏，电流为几十毫安）由于撞击电离、热电子放射或热游离导致触点间产生大量向阳极疾驰的电子流，即为电弧。

冷却和降低电场强度有利于灭弧。

a. 利用触头回路本身电动力的简洁灭弧法；b.多断口灭弧法c.磁吹灭弧；d.纵缝灭弧；e.栅片灭弧（3）铁心为了削减涡流损耗，由硅钢片叠铆而成，端面有分磁环（短路环）。

（4）线圈沟通线圈的匝数少，纯电阻大。

沟通接触器不相宜于极频繁启动、停止的工作场合。

2. 直流接触器主要用以掌握直流电路。

组成部分和工作原理与沟通接触器相同。

灭弧：磁吹和纵缝灭弧装置实现。

铁心：由于无涡流存在，用软钢或工程纯铁制成圆形。

适用于频繁启动、停止的场合。

接触器的文字符号及图形符号文字符号为KM接触器通常用来接通或断开主电路，接触器线圈通常接于掌握电路。

二、继电器继电器通常用于接通或断开掌握电路，继电器线圈通常接于主电路。

实质上是一种传递信号的电器，可依据输入的信号达到不同的掌握目的。

按反映信号的种类分为：电流、电压、速度、压力、热继电器按动作时间分为：瞬时动作、延时动作按作用原理分为：电磁式、感应式、电动式、电子式、机械式。

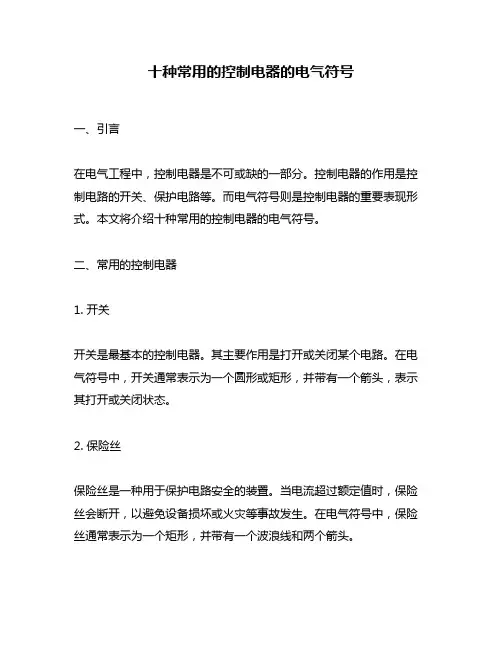

十种常用的控制电器的电气符号一、引言在电气工程中，控制电器是不可或缺的一部分。

控制电器的作用是控制电路的开关、保护电路等。

而电气符号则是控制电器的重要表现形式。

本文将介绍十种常用的控制电器的电气符号。

二、常用的控制电器1. 开关开关是最基本的控制电器。

其主要作用是打开或关闭某个电路。

在电气符号中，开关通常表示为一个圆形或矩形，并带有一个箭头，表示其打开或关闭状态。

2. 保险丝保险丝是一种用于保护电路安全的装置。

当电流超过额定值时，保险丝会断开，以避免设备损坏或火灾等事故发生。

在电气符号中，保险丝通常表示为一个矩形，并带有一个波浪线和两个箭头。

3. 继电器继电器是一种能够实现远距离控制的装置。

其主要作用是将小信号转换为大信号，并通过触点实现对其他设备的控制。

在电气符号中，继电器通常表示为一个矩形，并带有两个箭头和一个弯曲的线。

4. 电磁铁电磁铁是一种通过电流产生磁场并实现对其他设备的控制的装置。

在电气符号中，电磁铁通常表示为一个带有两个弯曲线的矩形，并带有一个箭头。

5. 传感器传感器是一种能够将物理量转换为电信号的装置。

其主要作用是检测环境中的温度、湿度、光强等物理量，并将其转换为电信号进行处理。

在电气符号中，传感器通常表示为一个带有箭头和波浪线的矩形。

6. 计时器计时器是一种能够实现定时开关功能的装置。

其主要作用是根据预设时间自动控制设备的开关状态。

在电气符号中，计时器通常表示为一个带有钟表图案和箭头的矩形。

7. 按钮按钮是一种能够实现手动控制设备开关状态的装置。

在电气符号中，按钮通常表示为一个圆形或矩形，并带有一个箭头或者字母“S”。

8. 信号灯信号灯是一种能够显示设备工作状态或警示信息的装置。

在电气符号中，信号灯通常表示为一个圆形或矩形，并带有一个箭头或者字母“L”。

9. 开关电源开关电源是一种能够将交流电转换为直流电的装置。

在电气符号中，开关电源通常表示为一个带有波浪线和箭头的矩形。

10. 变压器变压器是一种能够实现电压变换的装置。
