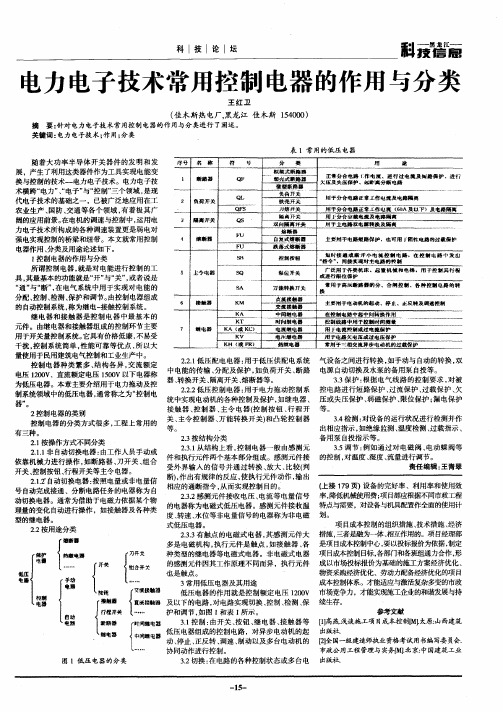

电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。
电器的用途广泛，功能多样，种类繁多，结构各异。
下面是几种常用的电器分类。
1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。
例如高压断路器、高压隔离开关、高压熔断器等。
（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V 及以下的电路中的电器。
例如接触器、继电器等。
2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。
2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。
3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。
（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。
（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。
（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。
4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。
2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。
家用电器的分类和分类标准家用电器都是在通电后才能工作,而且大多数家用电器使用的都是220V交流电，属于非安全电压。
此外，有的家用电器，例如电视机本身会产生1万V以上的高压，人体一旦接触这样高的电压，发生触电，就会有生命危险。
还有的家用电器中某些元器件存在着爆炸危险，如显像管等。
常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。
主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。
在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。
主令电器不允许分合电路。
主令电器应用广泛、种类繁多。
按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。
1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。
控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。
起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。
起动按钮的按钮帽采用绿色。
停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。
停止按钮的按钮帽采用红色。
复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。
2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。
若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。
在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。
因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。
行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。
由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。
接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。
常用控制电器与执行电器分类：按动作性质分类：(I)非自动电器：刀开关、转换开关、行程开关(2)自动电器：接触器、继电器、自动开关按用途分类：(1)控制电器：磁力启动器、接触器、继电器(2)保护电器：熔断器、电流继电器、热继电器(3)执行电器：电磁铁、电磁离合器1、非自动控制电器L刀开关用于不经常开合的交直流低压电路的通断，文字表示方法：Q或QG2.转换开关作用与刀开关类似文字符号：QB2、自动控制电器一.接触器(交流)在外界输入信号下能自动地接通或断开带有负载的主电路的自动控制电器，利用电磁力来动作。
适用于频繁操作,远距离控制，具有低压保护性能。
可分为交流接触器和直流接触器(1)触头分为主触头和辅助触头，主触头接于主电路中，辅助触头接于控制电路中。
主触头和辅助触头是联动的。
按通电后的动作又可分为：动合（常开）触点（线圈通电时闭合），和动断（常闭）触点（线圈通电时断开）两类（2）灭弧（电压大于12伏，电流为几十毫安）由于撞击电离、热电子发射或热游离导致触点间产生大量向阳极飞驰的电子流，即为电弧。
冷却和降低电场强度有利于灭弧。
a.利用触头回路本身电动力的简单灭弧法；b.多断口灭弧法C.磁吹灭弧；山纵缝灭弧；e.栅片灭弧（3）铁心为了减少涡流损耗，由硅钢片叠钾而成，端面有分磁环（短路环）。
（4）线圈交流线圈的匝数少，纯电阻大。
交流接触器不适宜于极频繁启动、结束的工作场合。
2.直流接触器主要用以控制直流电路。
组成部分和工作原理与交流接触器一样。
灭弧：磁吹和纵缝灭弧装置实现。
铁心：由于无涡流存在，用软钢或工程纯铁制成圆形。
适用于频繁启动、结束的场合。
接触器的文字符号及图形符号文字符号为KM接触器通常用来接通或断开主电路，接触器线圈通常接于控制电路。
二、继电器继电器通常用于接通或断开控制电路，继电器线圈通常接于主电路。
实质上是一种传递信号的电器，可根据输入的信号到达不同的控制目的。
按反映信号的种类分为：电流、电压、速度、压力、热继电器按动作时间分为：瞬时动作、延时动作按作用原理分为：电磁式、感应式、电动式、电子式、机械式。
常用电器元件及其作用电器元件是构成各种电子设备的基本组成部分，不同的电器元件有不同的功能和作用。
在日常生活中，我们经常使用的电器中，就包含了许多常用的电器元件。
本文将介绍常用电器元件及其作用。
1. 电阻器电阻器是一种用来阻碍电流流动的电器元件。
在电路中，电阻器可以通过改变电阻的大小来调节电流的大小。
电阻器的单位是欧姆（Ω），电阻值越大，阻碍电流流动的能力就越强。
2. 电容器电容器是一种用来存储电荷的电器元件。
在电路中，电容器可以通过存储电荷的方式来平稳地输出电流。
电容器的单位是法拉（F），电容值越大，存储电荷的能力就越强。
3. 电感器电感器是一种用来储存磁场能量的电器元件。
在电路中，电感器可以通过储存磁场能量的方式来平稳地输出电流。
电感器的单位是亨利（H），电感值越大，储存磁场能量的能力就越强。
4. 二极管二极管是一种只允许电流单向通过的电器元件。
在电路中，二极管可以用来将交流电转化为直流电。
二极管还可以用来对电路进行稳压和限流。
5. 三极管三极管是一种用来放大电流的电器元件。
在电路中，三极管可以通过控制电流的方式来放大电路中的信号。
三极管还可以用来作为开关，控制电路中的电流。
6. 变压器变压器是一种用来改变电压的电器元件。
在电路中，变压器可以通过改变线圈的匝数来改变输入输出电压的比例。
变压器广泛应用于各种电子设备中。
7. 电机电机是一种将电能转化为机械能的电器元件。
在电路中，电机可以通过电磁感应的方式来运动。
电机广泛应用于各种机械设备中，如风扇、洗衣机、电动车等。
8. 电容触摸开关电容触摸开关是一种通过电容感应来控制开关的电器元件。
在电路中，电容触摸开关可以通过人体接触来感应电容变化，从而控制开关的状态。
电容触摸开关广泛应用于各种电子设备中。
以上是常用电器元件及其作用的介绍。
虽然电器元件的种类繁多，但是它们都有各自独特的功能和作用，为各种电子设备的正常运行提供了必要的支持。

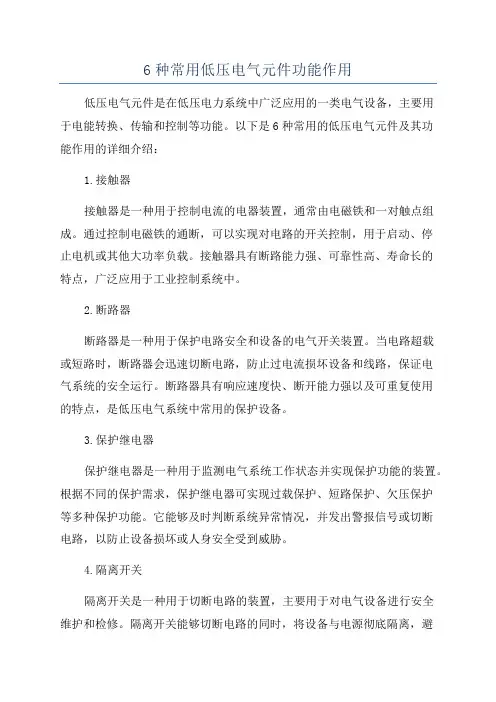

常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备，广泛应用于家庭、商业和工业领域。
下面是一些常用低压电器的种类及其用途：1.开关：用于控制电路的通断，如墙壁开关、面板开关等。
一般用于家庭、商业和工业建筑中的照明和电力控制。
2.插座：提供电源接口，方便接入电源插头，如墙壁插座、多功能插座等。
常用于家庭、办公室、商场和酒店等地方。
3.灯具：用于产生光源，如台灯、吊灯、筒灯、射灯等。
广泛应用于家庭、办公室、商业建筑和公共场所。
4.电风扇：利用电能驱动电机旋转产生风力，用于通风散热，如台式电风扇、落地电风扇等。
广泛应用于家庭、办公室和商场等场所。
5.空调：利用电能驱动压缩机工作，通过调节制冷剂的流动来实现空气的制冷或加热，用于调节室内温度。
广泛应用于家庭、办公室、商业建筑和工业场所。
6.冰箱：利用电能驱动压缩机工作，通过制冷系统将食物和饮料冷却保鲜，广泛应用于家庭、办公室、酒店和超市等场所。
7.洗衣机：利用电能驱动电机工作，通过机械和化学作用清洗和消毒衣物，广泛应用于家庭和商业洗衣店等场所。
8.电饭煲：利用电能加热和控制温度，用于煮饭和炖汤，广泛应用于家庭和饭店等场所。
9.电烤箱：利用电能加热食物，用于烘烤、烤制食物，广泛应用于家庭和餐厅等场所。
10.电熨斗：利用电能加热熨斗底板，用于熨烫衣物，广泛应用于家庭和干洗店等场所。
11.电吹风：利用电能驱动电机旋转产生热风，用于干燥头发或物体，广泛应用于家庭和美容美发店等场所。
12.电热水壶：利用电能加热水，用于煮水或保温，广泛应用于家庭和办公室等场所。
13.电动工具：如电钻、电锤、电锯、电砂轮等，用于施工、维修和装饰等工作，广泛应用于建筑行业和家庭DIY。
14.电动自行车：利用电能驱动电机辅助骑行，用于代步和运输，广泛应用于城市交通。
15.UPS电源：用于供电不稳定或需要临时备用电源的场合，如计算机服务器、医疗设备等。
以上仅是低压电器的常见种类和用途的举例，随着科技的发展和人们对生活便利和舒适度的需求不断提高，低压电器的种类也在不断增加和更新。
电气控制系统中常用的低压电器1.1低压电器的作用和分类电器是一种能够根据外界的信号的要求，手动或自动的接通或断开电路、断续或连续地改变电路的参数，以实现电路或非点对象的切换、控制、保护、检测、变换和调节作用的电气设备。
简言之，电器就是一种能控制点的工具。
电器按其工作电压等级可分为高压电器和低压电器。
低压电器通常指在交流额定电压1200V、直流额定电压1500V及以下的电路中起通断、保护、控制和调节作用的电器产品。
一、按操作方式分类1、手动电器由人工直接操作才能完成任务的电器称为手动电器，如刀开关、按钮和转换开关等。
2、自动电器不需要人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器称为自动电器，如低压断路器、接触器、和继电器等。
二、按用途分类，1．低压配电电器主要用于低压供电系统，如刀开关、低压断路器、转换开关和熔断器等。
2．低压控制电器主要用于电力拖动控制系统，如接触器、继电器、控制器、控制按钮、行程开关主令控制器和万能转换开关等。
三、按工作原理分类1．电磁式电器根据电磁感应原理来工作的电器，如交直流接触器、电磁式继电器等。
2．非电量控制电器电器的工作是靠外力或非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器和温度继电器等。
1.2 电磁式低压电器的基础知识由于电磁式电器在电气控制线路中使用量较大，其类型也很多，并且各类电磁式电器在工作原理和结构上基本相同，所以，本节将介绍电磁式低压电器的基础知识。
从结构上看，电器一般都具有两个基本组成部分，即感测部分和执行部分。
感测部分是接收外界输入的信号，并通过转换、放大、判断，做出有规律的反应，使执行部分动作，输出相应的指令，实现控制目的。
对于电磁式电器，感测部分大都是电磁机构，而执行部分则是触点系统。
，1．2．1 电磁机构电磁机构是电磁式电菇的重要组成部分之一，它将电磁能转换成机械能，带动触点使之闭合或断开。
电磁机构由吸引线圈、铁心(静铁心)、衔铁(动铁心)、铁轭和空气隙等组成。
一、常用控制电器；配电电器；信号反馈装置；调速装置
（一）断路器
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
（二）刀开关
隔离电源，以确保电路和设备维修的安全。
分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。
刀开关是带有动触头——闸刀，并通过它与底座上的静触头——刀夹座相楔合（或分离），以接通（或分断）电路的一种开关。
其中以熔断体作为动触头的，称为熔断器式刀开关，简称刀熔开关。
（三）继电器
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
（四）接触器
接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。
（五）熔断器
熔断器是根据电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而使电路断开的原理制成的一种电流保护器。
熔断器广泛应用于低压配电系统和控制系统及用电设备中，作为短路和过电流保护，是应用最普遍的保护器件之一。
（六）按钮
按钮是一种常用的控制电器元件，常用来接通或断开‘控制电路’（其中电流很小），从而达到控制电动机或其他电气设备运行目的的一种开关。
（七）接近开关
接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。
特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。
（八）行程开关
行程开关主要用于将机械位移转变成电信号，使电动机的运行状态得以改变，从而控制机械动作或用作程序控制。
（九）光电开关
把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
（十）编码器
是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”，通过“１”和“０”的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。
（十一）变频器
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
它主要由两部分电路构成，一是主电路（整流模块、电解电容和逆变模块），二是控制电路（开关电源板、控制电路板）。
CPU就安装在控制电路板上，变频器的操作软件烧录在CPU上，同一型号的变频器软件是固定的。
（十二）直流调速器
直流调速器是一种直流电机调速装置，包括电机直流调速器,脉宽直流调速器,可控硅直流调速器等.一般为模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用PID适配器调整。
该调速器体积小、重量轻，可单独使用也可直接安装在直流电机上构成一体化直流调速电机，可具有调速器所应有的一切功能。
