《画法几何与工程制图》第五单元的形考题及答案注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，就不要选择。
绿色为：题紫色为：判断题蓝色为：多选题第5章、建筑形体的表达单项选择工程物理有大有小，无法按实际大小作图，所以必须选择适当的（）作图。
A. 实形0B. 模型0C. 比例100D. 大小0单项选择根据投射线的类型（平行或汇交），投影法可分为（）。
A. 正投影法和斜投影法0B. 轴测投影法和正投影法0C. 透视投影法和标高投影法0D. 中心投影法和平行投影法100单项选择组合体尺寸是由定形尺寸、定位尺寸和（）三部分组成的。
A. 总体尺寸100B. 标高0C. 角度标注0D. 尺寸标注0单项选择为了正确而迅速地绘制和阅读组合体的视图，在制图课中，我们常把组合体假想分解为若干基本形体或组成部分，然后一一弄清它们的形状、相对位置及连接方式，这种思考和分析的方法称为（）。
A. 换面法0B. 透视法0C. 形体分析法100D. 投影法0单项选择识读组合体的方法有（）和线面分析法等。
A. 换面法0B. 透视法0C. 形体分析法100单项选择下列哪个不是轴测投影图的特性（）。
A. 平行性0B. 等比性0C. 可量性0D. 垂直性100单项选择轴测投影图包括斜轴测投影图和（）。
A. 水平轴测投影图0B. 垂直轴测投影图0C. 正轴测投影图100D. 相交轴测投影图0单项选择运用换面法把一般位置直线变换成投影面垂直线，至少要通过（）次变换.A. 1 0B. 2 100C. 3 0D. 4 0单项选择常用的投影变换的方法有换面法和( ).A. 旋转法100B. 投影法0C. 透视法0D. 正垂直0单项选择假想用水平剖面切平面，沿窗台上方将房屋切开，移去剖切平面以上部分，然后向下投影得出的剖面图，称为（）。
A. 建筑平面图100B. 建筑立面图0C. 建筑剖面图0D. 建筑详图0单项选择在建筑设计过程中，常用（）投影图来表现建筑物建成后的外貌，用以研究建筑物空间造型和里面处理。

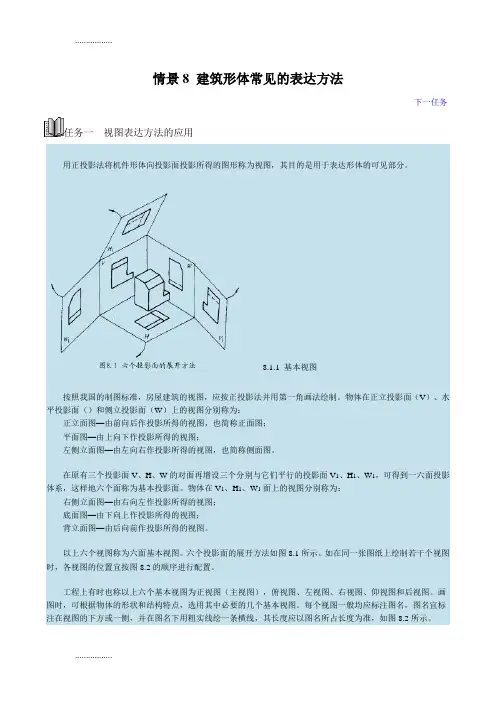

情景8 建筑形体常见的表达方法下一任务任务一视图表达方法的应用用正投影法将机件形体向投影面投影所得的图形称为视图，其目的是用于表达形体的可见部分。
8.1.1 基本视图按照我国的制图标准，房屋建筑的视图，应按正投影法并用第一角画法绘制。
物体在正立投影面（V）、水平投影面（）和侧立投影面（W）上的视图分别称为：正立面图—由前向后作投影所得的视图，也简称正面图；平面图—由上向下作投影所得的视图；左侧立面图—由左向右作投影所得的视图，也简称侧面图。
在原有三个投影面V、H、W的对面再增设三个分别与它们平行的投影面V1、H1、W1，可得到一六面投影体系，这样地六个面称为基本投影面。
物体在V1、H1、W1面上的视图分别称为：右侧立面图—由右向左作投影所得的视图；底面图—由下向上作投影所得的视图；背立面图—由后向前作投影所得的视图。
以上六个视图称为六面基本视图。
六个投影面的展开方法如图8.1所示。
如在同一张图纸上绘制若干个视图时，各视图的位置宜按图8.2的顺序进行配置。
工程上有时也称以上六个基本视图为正视图（主视图），俯视图、左视图、右视图、仰视图和后视图。
画图时，可根据物体的形状和结构特点，选用其中必要的几个基本视图。
每个视图一般均应标注图名，图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准，如图8.2所示。
动画演示：六视图的形成8.1.2 辅助视图1.局部视图将形体的某一部分向基本投影面投射所得到的视图称为局部视图，其目的是用于表达形体上局部结构的外形。
画图时，局部视图的名称用大写字母表示，注在视图的下方，在相应视图附近用箭头指明投影部位和投影方向，并注上同样的大写字母（如A，B，…）。
局部视图一般按投影关系配置，如图8.3中A向视图。
必要时也可配置在其他适当位置，如图8.3中B向视图。
局部视图的范围应以视图轮廓线和波浪线的组合表示，如图7.3中的A向视图；当所表示的局部结构形状完整，且轮廓线成封闭时，波浪线可省略，如图8.3中的B向视图。
