建筑制图课件第⼋章《建筑形体的表达⽅法》第⼋章建筑形体的表达⽅法§8-1 建筑形体的画法§8-2 视图选择§8-3 建筑形体的尺⼨标注§8-4 剖⾯图§8-5 断⾯图⼤部分建筑物是由不同的棱柱、棱锥、圆柱、圆锥台和球等基本形体按⼀定⽅式组合⽽成。
因此在画建筑形体的投影图时,可参照第三章介绍的形体分析法,将⼀个复杂的建筑形体“分解”为若⼲个基本形体,分析它们的组合形式和相对位置,并据此进⾏画图。

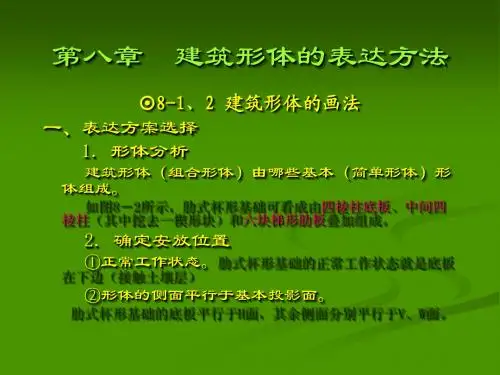

现以肋式杯形基础为例,说明画建筑形体视图的步骤如下:(⼀)形体分析肋式杯形基础的形体,可以看成由四棱柱底板、中间四棱柱(其中挖去⼀楔形块)和6 块梯形棱柱肋板叠加组成。
四棱柱在底板中央,前后各肋板的左、右外侧⾯与中间四棱柱左、右侧⾯共⾯、左右两块肋板在四棱柱左右侧⾯的中央(⼆)确定安放位置根据基础在房屋中的位置,形体应平放,使H⾯平⾏于底板底⾯,V⾯平⾏于形体的正⾯。
(三)确定视图数量确定的原则是⽤最少数量的视图把形体表达完整、清楚。
(四)画视图⒈根据形体⼤⼩和注写尺⼨需占的位置,选择适宜的图幅和⽐例。
⒉布置视图。
⒊画视图底稿。
按形体分析的结果,使⽤绘图仪器和⼯具,顺次画出三⾯视图。
画每⼀基本形体时,先画其最具有特征的视图,然后画其他视图。
4. 加深图线。
经检查⽆误之后,按各类线宽要求,⽤较软的铅笔或墨线进⾏加深。
(五)标注尺⼨§8-2 视图选择视图选择包括两个⽅⾯,⼀是选择视图数量,⼆是确定正⽴⾯图。
⼀、选择视图数量⼀般的建筑形体,可⽤三视图(即平⾯图、正⽴⾯图和侧⽴⾯图)表⽰。
建筑物及其构配件的视图,在保证表达完整清晰的前提下,也可选⽤单个视图、两个视图、三个视图、或者更多的视图表⽰。
单个视图表⽰三个视图视图表⽰两个视图表⽰当房屋各向⽴⾯变化较⼤时,可采⽤四个、五个或更多的视图,如图所⽰。
每个视图下⽅应标注图名,并在图名下⽤粗实线画⼀根横线。
这种多⾯投影图,若在⼀张图纸内画不下所有视图时,允许把各视图分开布置在⼏张连续编号的图纸上。
情景8 建筑形体常见的表达方法下一任务任务一视图表达方法的应用用正投影法将机件形体向投影面投影所得的图形称为视图,其目的是用于表达形体的可见部分。
8.1.1 基本视图按照我国的制图标准,房屋建筑的视图,应按正投影法并用第一角画法绘制。
物体在正立投影面(V)、水平投影面()和侧立投影面(W)上的视图分别称为:正立面图—由前向后作投影所得的视图,也简称正面图;平面图—由上向下作投影所得的视图;左侧立面图—由左向右作投影所得的视图,也简称侧面图。
在原有三个投影面V、H、W的对面再增设三个分别与它们平行的投影面V1、H1、W1,可得到一六面投影体系,这样地六个面称为基本投影面。
物体在V1、H1、W1面上的视图分别称为:右侧立面图—由右向左作投影所得的视图;底面图—由下向上作投影所得的视图;背立面图—由后向前作投影所得的视图。
以上六个视图称为六面基本视图。
六个投影面的展开方法如图8.1所示。
如在同一张图纸上绘制若干个视图时,各视图的位置宜按图8.2的顺序进行配置。
工程上有时也称以上六个基本视图为正视图(主视图),俯视图、左视图、右视图、仰视图和后视图。
画图时,可根据物体的形状和结构特点,选用其中必要的几个基本视图。
每个视图一般均应标注图名,图名宜标注在视图的下方或一侧,并在图名下用粗实线绘一条横线,其长度应以图名所占长度为准,如图8.2所示。
动画演示:六视图的形成8.1.2 辅助视图1.局部视图将形体的某一部分向基本投影面投射所得到的视图称为局部视图,其目的是用于表达形体上局部结构的外形。
画图时,局部视图的名称用大写字母表示,注在视图的下方,在相应视图附近用箭头指明投影部位和投影方向,并注上同样的大写字母(如A,B,…)。
局部视图一般按投影关系配置,如图8.3中A向视图。
必要时也可配置在其他适当位置,如图8.3中B向视图。
局部视图的范围应以视图轮廓线和波浪线的组合表示,如图7.3中的A向视图;当所表示的局部结构形状完整,且轮廓线成封闭时,波浪线可省略,如图8.3中的B向视图。
建筑形体的表达方法第一节建筑形体投影图的画法我们日常生活中见到的建筑物或其构件都是由我们前面讲过的各种基本形体所形成,在作形体投影图时,分析建筑物的形成方法对建筑图的表达和识读是很有帮助的。
一、建筑形体的形成方法分析图6—1中的建筑物和建筑构件,不难看出这些建筑物或构件通常的形成方法有三种,即叠加法、切割法和混合法。
(1)叠加法:由若干个基本体叠加形成建筑的方法,如图6—1中的(a)图。
(2)切割法:由基本体切去一部分或几部分后形成建筑的方法,如图6—1中的(b)图。
(3)混合法:在建筑形体或构件的形成过程中既有叠加又有切割的形式,如图6-1中的(c)图。
二、建筑形体投影图的画图步骤1.形体分析在画建筑形体投影图之前,首先应对建筑形体进行形体分析,所谓的形体分析是指分析建筑形体由哪些基本体,采用什么形成方式形成,如图6-2中的肋式杯形基础,此基础可以看作是由底板、杯口和肋板组成。
底板为四棱柱,杯口由四棱柱切去一个四棱台形成,肋板是六块梯形块(四棱柱)。
在整个形成过程中,以叠加为主,底板和杯口以及肋板都是叠加,而杯口是切割而成。
因此,在这个基础中,既有叠加,又有切割,该基础为混合式建筑形体。
2.确定建筑形体的安放位置作投影图时,建筑形体安放位置不同,形体投影图表达的效果就不同,而作投影图的目的是为施工人员施工读图所用。
因此,作出的投影图应尽量使施工人员易读为准,这就要求在作建筑形体或构件投影图时,首先应确定形体的摆放位置以及投影方向。
确定形体的摆放位置时应注意以下几点:(1)将反映建筑物外貌特征的立面平行于正立投影面。
(2)让建筑形体或构件处于工作状态,如梁应水平放置,柱子应竖直放置,台阶应正对识图人员,这样识图人员较易识图。
(3)尽量减少虚线,过多的虚线既不易进行尺寸标注,也不易识图。
3.确定投影图的数量用几个投影图才能完整地表达建筑形体的形状,需根据建筑形体的复杂程度来确定。
图6-3表示的室外台阶是由三块踏步板叠加而成的,旁边靠着的栏板是五棱柱,在投影图中,侧面投影可以比较清楚地反映出台阶的形状特征,因此,用正面投影和侧面投影即可将台阶表达清楚。
