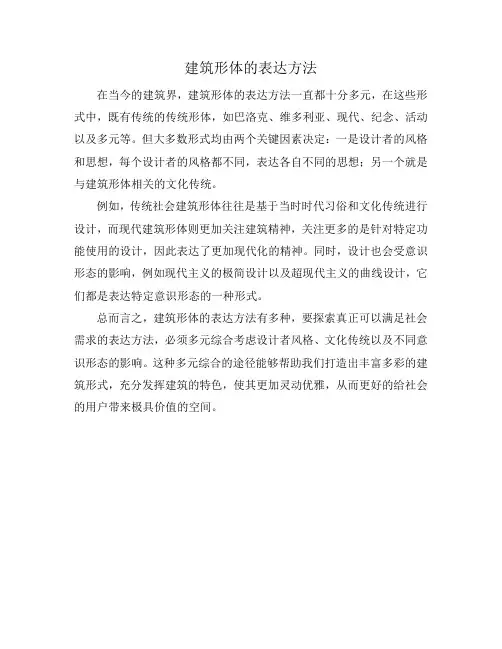

建筑形体基本表达方法

建筑形体方案表达建筑形体方案表达建筑形体是指建筑物的外观形式和结构特征，它是建筑设计的一个重要方面，能够直接反映出设计师对建筑物的理念和设计思想。

在建筑形体方案表达中，主要包括建筑物的整体布局、主要功能区域的划分、立面设计和材料选择等方面。

下面将详细介绍建筑形体方案表达的内容。

首先，建筑物的整体布局是建筑形体方案的基础。

设计师需要根据建筑物的使用需求和场地条件，合理地规划建筑的各个部分。

整体布局的重点是确定建筑物的主入口、主要功能区域的分布以及建筑物之间的空间组织关系。

这些关键点的确定将直接影响到建筑物的使用效果和表达效果。

其次，主要功能区域的划分是建筑形体方案表达的关键内容。

根据建筑物的使用需求，将建筑物划分为不同的功能区域，包括办公区域、会议区域、展览区域、休闲区域等等。

每个功能区域都有其独特的空间需求和功能要求，因此在建筑形体方案中，需要合理地组织这些功能区域，使其能够互相衔接，便于人们的使用和交流。

此外，立面设计也是建筑形体方案表达的重要内容。

建筑物的立面设计将直接影响到建筑物的外观形象和整体风格。

设计师需要根据建筑物的功能和场地条件，选择合适的立面设计风格，包括简洁、现代、传统等等。

同时，在立面设计过程中，还需要考虑到建筑物的采光、通风和视线等方面的要求，以及建筑物与周围环境的协调性。

最后，材料选择也是建筑形体方案表达的重要环节。

材料的选择直接影响到建筑物的耐久性、外观效果和节能性等方面。

设计师需要根据建筑物的功能和设计要求，选择合适的材料，包括砖石、玻璃、金属和混凝土等等。

在材料选择过程中，还需要考虑到材料的成本、可持续性和环保性等因素，以及与建筑物整体风格的协调性。

综上所述，建筑形体方案的表达是建筑设计中不可或缺的一部分。

通过合理的整体布局、功能区域划分、立面设计和材料选择，可以有效地表达设计师对建筑物的理念和设计思想，达到设计目标和用户需求的最佳匹配。

因此，在建筑形体方案表达中，设计师需要注重细节，注重与团队的沟通和协作，以创造出功能完善、造型美观、环境友好的建筑物。

建筑形体的表达方式――轴测图毋庸置疑，作为无形的设计概念与实体建筑物之间的重要转化媒介之一，建筑图在建筑创作中具有重要的作用。

在建筑设计过程中，为了真实、形象、逼真地表达建筑形体，常用正投影图、轴测图和透视图来绘制建筑图纸。

而轴测投影图和透视投影图则可在一个投影面上同时反映物体多个表面和三个向度，有很好的立体感和空间感。

所以，在建筑设计中常用轴测投影图和透视投影图使建筑物形象化。

而轴测投影具有理论相对简单、作图容易、度量方便、形象逼真等特点，被广泛使用。

一、轴测图的作用与分类“轴测图”是“平行投影”的一种。

与平面、立面、剖面等正射投影不同的是，轴测图是将所表达的三维物体进行了一定角度的旋转，并可以显露出一个物体的多个面。

轴测图的立体感比较强，作为一种辅助图样在各种工程设计中有着非常广泛的应用。

轴测图的绘图参数是轴间角（轴测轴X、Y、Z之间的夹角）和轴向变形系数。

要把一个复杂形体的立体形状表达清楚，必须选择一个适当的观察方向作轴测投影。

轴间角和轴向变形系数随着投影方向变化，导致轴测图的画法非常复杂。

而实际应用的轴测图按照画法的不同，可将其分为以下几种常用类型，即正等轴测图、正二等轴测图、一般正轴测图、立面斜轴测图、水平斜轴测图。

（一）正等轴测图。

三个轴间角均为120°，三个轴向变形系数均为1，三个面的变形程度一致，表达上没有侧重，是建筑师最常用的基本轴测图之一。

（二）正二等轴测图。

两个轴间角相等，轴向变形系数中有两个相等，因而两个面的变形一致，而第三个面不同，表达上有所侧重。

（三）一般正轴测图。

三个轴间角、三个轴向变形系数均不相同，立方体的三个面变形程度不同。

图形变化丰富，若选择得当，物体立体感会很强。

但由于计算、作图相当繁琐，因此很少采用。

（四）立面斜轴测图。

X和Z形成的轴间角为900，X和Y、Y和Z形成的轴间角根据Y轴与水平线的夹角而变化，通常取Y 轴与水平线的夹角为450;X和Z的轴向变形系数为1，Y轴的轴向变形系数为0.5。

建筑制图课件第⼋章《建筑形体的表达⽅法》第⼋章建筑形体的表达⽅法§8－1 建筑形体的画法§8－2 视图选择§8－3 建筑形体的尺⼨标注§8－4 剖⾯图§8－5 断⾯图⼤部分建筑物是由不同的棱柱、棱锥、圆柱、圆锥台和球等基本形体按⼀定⽅式组合⽽成。

因此在画建筑形体的投影图时，可参照第三章介绍的形体分析法，将⼀个复杂的建筑形体“分解”为若⼲个基本形体，分析它们的组合形式和相对位置，并据此进⾏画图。

现以肋式杯形基础为例，说明画建筑形体视图的步骤如下：（⼀）形体分析肋式杯形基础的形体，可以看成由四棱柱底板、中间四棱柱（其中挖去⼀楔形块）和6 块梯形棱柱肋板叠加组成。

四棱柱在底板中央，前后各肋板的左、右外侧⾯与中间四棱柱左、右侧⾯共⾯、左右两块肋板在四棱柱左右侧⾯的中央（⼆）确定安放位置根据基础在房屋中的位置，形体应平放，使H⾯平⾏于底板底⾯，V⾯平⾏于形体的正⾯。

（三）确定视图数量确定的原则是⽤最少数量的视图把形体表达完整、清楚。

（四）画视图⒈根据形体⼤⼩和注写尺⼨需占的位置，选择适宜的图幅和⽐例。

⒉布置视图。

⒊画视图底稿。

按形体分析的结果，使⽤绘图仪器和⼯具，顺次画出三⾯视图。

画每⼀基本形体时，先画其最具有特征的视图，然后画其他视图。

４. 加深图线。

经检查⽆误之后，按各类线宽要求，⽤较软的铅笔或墨线进⾏加深。

（五）标注尺⼨§8－2 视图选择视图选择包括两个⽅⾯，⼀是选择视图数量，⼆是确定正⽴⾯图。

⼀、选择视图数量⼀般的建筑形体，可⽤三视图（即平⾯图、正⽴⾯图和侧⽴⾯图）表⽰。

建筑物及其构配件的视图，在保证表达完整清晰的前提下，也可选⽤单个视图、两个视图、三个视图、或者更多的视图表⽰。

单个视图表⽰三个视图视图表⽰两个视图表⽰当房屋各向⽴⾯变化较⼤时，可采⽤四个、五个或更多的视图，如图所⽰。

每个视图下⽅应标注图名，并在图名下⽤粗实线画⼀根横线。

这种多⾯投影图，若在⼀张图纸内画不下所有视图时，允许把各视图分开布置在⼏张连续编号的图纸上。

情景8 建筑形体常见的表达方法下一任务任务一视图表达方法的应用用正投影法将机件形体向投影面投影所得的图形称为视图，其目的是用于表达形体的可见部分。

8.1.1 基本视图按照我国的制图标准，房屋建筑的视图，应按正投影法并用第一角画法绘制。

物体在正立投影面（V）、水平投影面（）和侧立投影面（W）上的视图分别称为：正立面图—由前向后作投影所得的视图，也简称正面图；平面图—由上向下作投影所得的视图；左侧立面图—由左向右作投影所得的视图，也简称侧面图。

在原有三个投影面V、H、W的对面再增设三个分别与它们平行的投影面V1、H1、W1，可得到一六面投影体系，这样地六个面称为基本投影面。

物体在V1、H1、W1面上的视图分别称为：右侧立面图—由右向左作投影所得的视图；底面图—由下向上作投影所得的视图；背立面图—由后向前作投影所得的视图。

以上六个视图称为六面基本视图。

六个投影面的展开方法如图8.1所示。

如在同一张图纸上绘制若干个视图时，各视图的位置宜按图8.2的顺序进行配置。

工程上有时也称以上六个基本视图为正视图（主视图），俯视图、左视图、右视图、仰视图和后视图。

画图时，可根据物体的形状和结构特点，选用其中必要的几个基本视图。

每个视图一般均应标注图名，图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准，如图8.2所示。

动画演示：六视图的形成8.1.2 辅助视图1.局部视图将形体的某一部分向基本投影面投射所得到的视图称为局部视图，其目的是用于表达形体上局部结构的外形。

画图时，局部视图的名称用大写字母表示，注在视图的下方，在相应视图附近用箭头指明投影部位和投影方向，并注上同样的大写字母（如A，B，…）。

局部视图一般按投影关系配置，如图8.3中A向视图。

必要时也可配置在其他适当位置，如图8.3中B向视图。

局部视图的范围应以视图轮廓线和波浪线的组合表示，如图7.3中的A向视图；当所表示的局部结构形状完整，且轮廓线成封闭时，波浪线可省略，如图8.3中的B向视图。

第7章图样画法在建筑制图中，对于较复杂的建筑形体，仅用前面所述的三面投影的方法，还不能准确、恰当地在图纸上表达形体的内外形状。

为此，建筑制图标准中规定了多种表达方法，本章仅对其中常用的表示方法加以介绍。

7．1 投影法与视图布置7．1．1投影法1、多面正投影法房屋建筑视图是按正投影法并用第一角画法绘制的多面投影图。

如图7-1所示，在V、H、W三个基本投影面的基础上，再增加V1、H1、W1三个基本投影面，围成正六面体，将物体向这六个基本投影面投射，并将投影面展开与V面共面，得到六个基本投影图，也称基本视图。

基本视图的名称以及投射方向如下：正立面图：由前向后投射得到的视图。

平面图：由上向下投射得到的视图。

左侧立面图：由左向右投射得到的视图。

右侧立面图：由右向左投射得到的视图。

底面图：由下向上投射得到的视图。

背立面图：由后向前投射得到的视图。

图7-1 基本投影面的展开2、镜像投影法某些工程结构形状用直接正投影法不易表达时，可用镜像投影法绘制，如图7-2a，将镜面代替投影面，物体在平面镜中的反射图像的正投影称为镜像投影。

镜像投影图也称为镜像视图。

镜像视图应在图名后注写“镜像”两字并加括号。

镜像视图与基本视图的区别如图7-2b所示。

镜面(a) 镜像视图的形成 (b)镜像投影法与正投影法视图的区别图7-2 镜像投影法7．1．2视图布置在同一张图纸上绘制几个视图时，视图的位置宜按图7-3的顺序进行布置。

一般每个视图均应标注图名，图名宜标注在图样的下方或一侧，并在图名下绘一粗实横线，其长度应以图名所占长度为准。

图7-3 视图布置国标中规定了基本视图有六个，不等于每个工程形体都要用六个基本视图来表示，应根据需要选择基本视图的数量。

7．2 剖面图7．2．1 剖面图的概念在视图中，建筑形体内部结构形状的投影用虚线表示。

当形体复杂时，视图中出现较多的虚线，实、虚线交错，混淆不清，给绘图、读图带来困难，此时，可采用“剖切”的方法来解决形体内部结构形状的表达问题。

建筑形体图形表达方式第一节形体视图与建筑视图一、形体视图对一般的形体，用三面投影图就能充分表示清楚，但房屋建筑等大型复杂的工程形体，仅用三面投影图是无法表示清楚的。

在工程制图中，通常把表达建筑形体或组合体的投影称为视图，即把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。

为了将复杂形体的外部形状和内部结构完整、清晰地表达出来，并便于绘图和读图，除了用三面投影图外，还需增加一些投影图，如剖面图、断面图等，画图时可根据具体情况适当选用。

表达形体的形体视图可分为基本视图和辅助视图两大类。

图2-1 基本投影面的形成1.基本视图在原有三个投影面V、H、W的对面再增设三个与之平行的投影面V1、H1、W1，形成一个像正六面体的六个投影面，如图2-1所示，这六个投影面称为基本投影面。

如前所述，我国按正投影法采用第一角投影，投影时将形体放置在基本投影面之中，按观察者→形体→投影面的关系，从形体的前、后、左、右、上、下六个方向，向六个投影面进行投影，如图2-2所示，可得到如下视图：正立面图——从前向后（即A向）投影所得的视图。

平面图——从上向下（即B向）投影所得的视图。

图2-2 基本视图的形成及配置a）基本视图的投射方向 b）基本视图的配置左侧立面图——从左向右（即C向）投影所得的视图。

右侧立面图——从右向左（即D向）投影所得的视图。

底面图——从下向上（即E向）投影所得的视图。

背立面图——从后向前（即F向）投影所得的视图。

以上六个视图称为基本视图。

六个投影面展开以后，所得的六个视图宜按图2-2所示的顺序进行配置，一般每个视图均应标注图名。

画图时可根据具体情况，选用其中的几个或选择全部基本视图。

2.辅助视图（1）向视图向视图是可以自由配置的视图，有两种表示形式，应根据专业的需要合理选用。

1）在视图的下面直接标注图名，这种形式主要用于建筑类技术制图。

由于建筑图往往较大，通常情况下一张图上只能画得下一个视图，因而建筑图的配置一般比较自由，除非工程较小，全部视图在一张图上能画得下。
