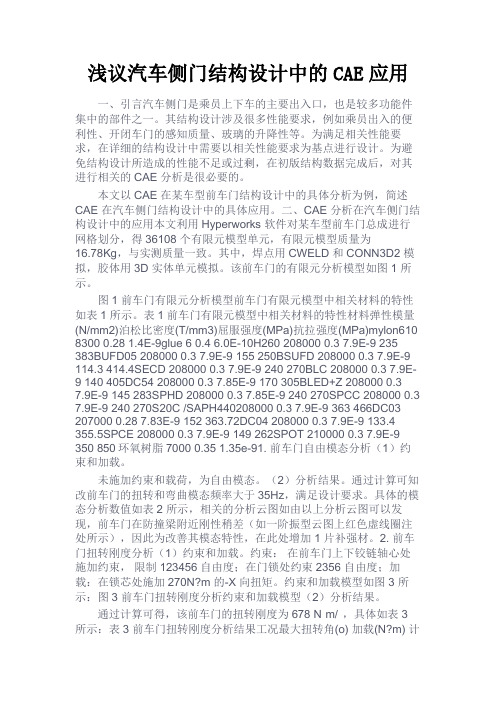

浅议汽车侧门结构设计中的CAE应用一、引言汽车侧门是乘员上下车的主要出入口，也是较多功能件集中的部件之一。
其结构设计涉及很多性能要求，例如乘员出入的便利性、开闭车门的感知质量、玻璃的升降性等。
为满足相关性能要求，在详细的结构设计中需要以相关性能要求为基点进行设计。
为避免结构设计所造成的性能不足或过剩，在初版结构数据完成后，对其进行相关的CAE 分析是很必要的。
本文以CAE 在某车型前车门结构设计中的具体分析为例，简述CAE 在汽车侧门结构设计中的具体应用。
二、CAE 分析在汽车侧门结构设计中的应用本文利用Hyperworks 软件对某车型前车门总成进行网格划分，得36108 个有限元模型单元，有限元模型质量为16.78Kg，与实测质量一致。
其中，焊点用CWELD 和CONN3D2 模拟，胶体用3D 实体单元模拟。
该前车门的有限元分析模型如图1 所示。
图1 前车门有限元分析模型前车门有限元模型中相关材料的特性如表1 所示。
表1 前车门有限元模型中相关材料的特性材料弹性模量(N/mm2)泊松比密度(T/mm3)屈服强度(MPa)抗拉强度(MPa)mylon610 8300 0.28 1.4E-9glue 6 0.4 6.0E-10H260 208000 0.3 7.9E-9 235 383BUFD05 208000 0.3 7.9E-9 155 250BSUFD 208000 0.3 7.9E-9 114.3 414.4SECD 208000 0.3 7.9E-9 240 270BLC 208000 0.3 7.9E-9 140 405DC54 208000 0.3 7.85E-9 170 305BLED+Z 208000 0.3 7.9E-9 145 283SPHD 208000 0.3 7.85E-9 240 270SPCC 208000 0.3 7.9E-9 240 270S20C /SAPH440208000 0.3 7.9E-9 363 466DC03 207000 0.28 7.83E-9 152 363.72DC04 208000 0.3 7.9E-9 133.4 355.5SPCE 208000 0.3 7.9E-9 149 262SPOT 210000 0.3 7.9E-9 350 850环氧树脂7000 0.35 1.35e-91. 前车门自由模态分析（1）约束和加载。
摘要车门是汽车的重要组成部分，也是汽车设计里面最为复杂的一部分，轿车车门的设计包含造型、人机工程、运动校核、结构设计、附件布置校核、装配工艺性校核等等因素。
设计的车门满足一定国家相关法规要求，满足人机舒适要求，满足一定的刚强度要求，满足正面碰撞及侧面碰撞时的C-NCAP的要求。
本设计在参考了多种车门构造模式的基础上，结合实际工作经验，详细论述了一个分体式前车门结构设计流程，并且对汽车车门附件布置给出了基本说明。
关键词：轿车车门；结构设计；附件布置第1章前言车门是白车身设计中非常重要的一个零部件总成，它是整个白车身设计的基础，铰链的布置直接是影响造型的直接因素，车门的结构对内外饰及电器系统的布置有重要影响，并且关系到人机舒适性，碰撞法规要求。
车门结构的性能对整车NVH性能也有着很大的影响。
车门是白车身中工艺比较复杂的部件，涉及到零部件的冲压工艺、焊装工艺、涂装工艺、总装工艺等四大工艺，因此对生产工艺要求和装配工艺都有着严格的要求。
此外，车门的结构还要求气密性能较高，满足防尘、防水、隔音等性能要求。
如果车门结构及附件布置不满足要求，长时间容易对车门的性能产生影响，造成玻璃无法升降，车门关闭不牢，车门异响等，而且容易对汽车车门零部件造成损伤，增加维修成本，降低了整车品质。
以前的车型工艺及模具的加工达不到很高的精度要求，所以国产大部分车型都以整体式车门结构为主，只有在部分日系高端车型上才使用分体式车门。
随着工艺水平的提高，国内辊压窗框工艺水平也满足了生产需要，渐渐的分体式车门得到了普及，其有点是造型美观，材料利用率高，可有效降低白车身重量，从而提高燃油利用率。
根据目前的造车理念，“安全、舒适、节能、环保”的造车思想已被各个主机厂及消费者认可，车门的结构在传统车型上已经有了很大的提高。
消费者对汽车安全的性能要求也在不断的提高，成熟的车门结构可以更好的保护意外发生时车内乘客的安全，各大主机厂也在车型上不断的推出满足消费者要求的产品，激光拼焊的车门内板及高强度钢板车门防撞梁正在替代传统板材，随着汽车行业近几年的蓬勃发展，车门结构也更加成熟。
汽车造型的可行性分析汽车造型的可行性分析是指对于汽车设计中各种造型方案的可行性进行评估和分析。
汽车作为一种交通工具，其造型不仅仅是为了美观而设计的，还需要考虑到实用性、安全性、舒适性等因素。
下面我将从以下几个方面进行分析：一、实用性：汽车的造型首先要符合实用性的要求。
例如，前后车轮的布局应该合理，车体应该有足够的载货空间和乘坐空间，车顶应该有足够的高度，以方便乘客上下车，后备箱应该有足够的容量，方便乘客携带行李等。
实用性的考虑是汽车造型可行性的基础。
二、安全性：汽车的造型还要考虑安全性。
例如，车身结构应该具有足够的刚性和抗冲击能力，以提供有效的保护。
前脸应该设计成对行人有一定的保护作用，以减少行人在车辆事故中的伤害。
另外，汽车的造型也要符合气动学要求，以减少对车辆行驶稳定性的影响。
三、舒适性：汽车的造型还要符合舒适性的要求。
例如，座椅的设计应该符合人体工程学原理，以提供良好的坐姿和乘坐舒适度。
车内应该有足够的空间和通风设备，以提供良好的空气环境。
车窗的设计应该能提供良好的视野，减少驾驶员的疲劳感。
舒适性的要求也是考虑汽车造型可行性的重要方面。
四、美观性：汽车的造型也要符合美观性的要求。
汽车作为一种消费品，其外观设计是吸引消费者购买的重要因素之一。
通过合理的外观设计可以增加汽车的销售量，并提高品牌形象。
因此，在进行汽车造型可行性分析时，也需要考虑到美观性的因素。
五、制造成本和技术可行性：汽车的造型还要考虑制造成本和技术可行性。
某些特殊造型可能需要特殊的工艺和设备，造成制造成本的增加。
因此，在进行设计时，需要考虑到对制造成本的影响，并选择适合的工艺和设备。
此外，汽车的造型还要符合现有技术的制造要求，以确保汽车可以成功量产。
综上所述，汽车造型的可行性分析需要综合考虑实用性、安全性、舒适性、美观性、制造成本和技术可行性等多个因素。
只有在这些方面都得到合理满足的情况下，汽车的造型方案才是可行的。
汽车设计师在进行造型设计时，需要充分考虑到这些因素，并进行详细的可行性分析，以确保最终的设计方案符合各方面要求，并能够成功地生产和销售。
汽车内外饰造型可行性分析汽车内外饰造型的可行性分析是评估汽车设计效果的重要环节，它涉及到外观美观性、内部空间利用率、安全性等多个方面的考量。
以下是对汽车内外饰造型可行性的分析：首先，外观美观性是汽车造型设计的重要因素之一。
汽车外观设计要符合当代审美观念，注重平衡与流线型。
外观造型要灵感源自于流行元素，如动态线条和曲面设计。
此外，适当的比例和线条的运用也是外观造型的关键。
如果外观造型设计过于复杂、不符合人们审美要求，可能会降低消费者购买的欲望，从而影响销售业绩。
其次，内部空间利用率是汽车内饰设计的重要考虑因素之一。
设计师需要根据座椅功能和车辆类型合理配置、利用内部空间。
比如，对于多功能用途车型，设计师需要考虑座椅可折叠、储物空间可利用等。
此外，对于小型车型，设计师需要实现有效的空间利用，将不同功能的装备和储物空间合理布置。
因此，在内部空间利用率方面，需要综合考虑舒适性、实用性和安全性。
另外，安全性也是汽车内外饰造型可行性的重要因素。
在外观设计方面，设计师需要考虑行人保护、碰撞安全等因素，避免外部构造存在尖锐和易伤的部分。
而在内饰设计方面，需要考虑乘客的保护和防护。
例如，将仪表板、方向盘和座椅等进行合理的布局和设计，以减少碰撞时对乘客的伤害。
此外，各种控制和操作按钮的布局也需要符合人体工程学原则，以提高驾驶员的操作安全性。
除了以上几个方面，还需要考虑制造成本、可持续性和品牌形象等因素。
制造成本是一个重要的考虑因素，设计师需要在实现独特造型的同时，也要保持制造成本的可控性。
可持续性是现代社会对汽车产业的一个重要要求，因此设计师需要考虑材料的环保性和回收利用等因素。
品牌形象也是汽车造型设计的重要因素之一，设计师需要考虑汽车品牌的定位和形象，确保设计与品牌形象相符合。
综上所述，汽车内外饰造型可行性分析涉及多个方面的评估和考量。
外观美观性、内部空间利用率、安全性、制造成本、可持续性和品牌形象等都是评估汽车造型设计效果的重要因素。
车身造型可行性分析检查项1. 引言车身造型是车辆设计的重要组成部分，直接影响到车辆的外观和流线性，并具有一定的工程可行性要求。
本文将介绍车身造型可行性分析时需要检查的主要要素和具体的检查项。
2. 车身造型可行性分析检查项2.1 流线性车身的流线型设计不仅仅影响到车辆的美观性，还对车辆的空气阻力、燃油经济性和稳定性等方面起着至关重要的作用。
因此，在进行车身造型可行性分析时需要考虑以下几个方面的检查项：- 车辆整体流线性是否符合空气动力学原理；- 后视镜、天线、侧视镜等突出部件是否能够协调一致地与车身结合，减少空气阻力；- 车辆前后部分是否过渡自然，减少湍流的产生；- 车轮拱罩设计是否合理，减少阻力产生。
2.2 可制造性车身造型在设计阶段必须兼顾实际制造工艺和成本因素，所以在进行车身造型可行性分析时需要关注以下几个方面的检查项：- 车身造型是否符合现有的制造工艺，是否可以通过常规工艺和设备进行加工和组装；- 车身造型是否考虑到各组件的拆卸和维修方便性，以便后续维护和保养；- 车身造型是否考虑到原材料的利用率和成本效益，避免浪费和不必要的成本增加。
2.3 安全性车身造型不仅仅是一种外观展示，还对车辆的安全性和碰撞保护能力产生影响，因此在进行车身造型可行性分析时需要关注以下几个方面的检查项：- 车身的前后部分是否设计合理，能够吸收和分散碰撞能量，保护车轮和乘员室安全；- 车身主体结构是否足够坚固，能够承受正常使用过程中的荷载和外力；- 车身造型是否具有较好的视野和灯光设计，以提升行驶的安全性和可视性。
2.4 用户体验车身造型的美观性和功能性会直接影响用户的购买欲望和使用体验，因此在进行车身造型可行性分析时需要关注以下几个方面的检查项：- 车身造型是否具有独特的设计元素，与目标用户群体的审美需求匹配；- 车身造型是否考虑到用户的使用习惯和操作便利性；- 车身内部空间是否充足，符合用户的乘坐和储物需求。
3. 结论在进行车身造型可行性分析时，我们需要牢记流线性、可制造性、安全性和用户体验这些关键要素，以确保车身设计的工程可行性和用户满意度。

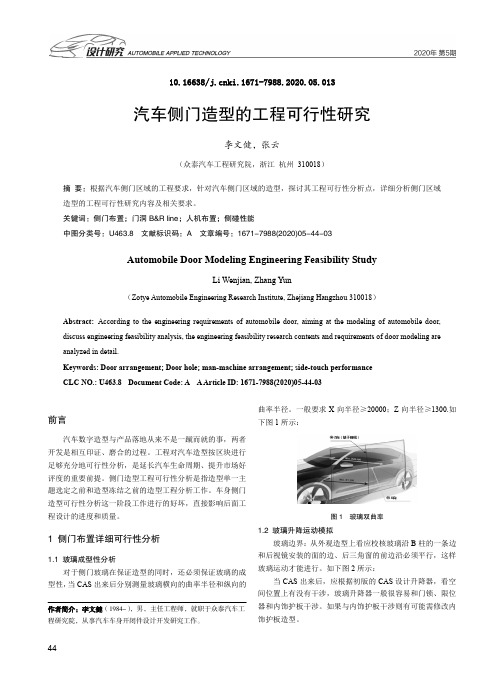

4410.16638/ki.1671-7988.2020.05.013汽车侧门造型的工程可行性研究李文健，张云（众泰汽车工程研究院，浙江 杭州 310018）摘 要：根据汽车侧门区域的工程要求，针对汽车侧门区域的造型，探讨其工程可行性分析点，详细分析侧门区域造型的工程可行性研究内容及相关要求。
