电子线路试卷二

电子线路第一、二章测试卷一、填空题1、晶体三极管是_________控制器件，场效应管是_________控制器件。

2、PN结具有__________性能，即：加__________电压时PN结导通，加__________电压时PN结截止3、若晶体三极管集电极输出电流Ic=9mA，该管的电流放大系数为β=50，则其输入电流I B=________4、晶体三极管中有两个PN结，其中一个PN结叫做__________，另一个叫做__________5、晶体三极管I E、I B、I C之间的关系式是____________________6、晶体管的三种工作状态是__________、__________、__________7、某放大电路中，晶体管三个电极电流如图1-1所示，已测出I1=-1.6mA，I2=-0.05mA,I3=1.65mA,则电极①、②、③三个管脚分别是：①为极②为③为极，该三极管是型8、某场效应管的转移特性曲线如图1-2所示，则该管是沟道型的场效应管，I DSS= mA,V P=-6V称为该管的电压。

9、当晶体二极管导通后，则硅二极管的正向压降为V，锗二极管的正向压降为 V。

10、单向整流电路是利用二极管的实现整流的，硅稳压二极管是利用二极管的特性来实现稳压的。

二、是非题（）1、少数载流子是自由电子的半导体称为P型半导体。

（）2、晶体三极管击穿后立即烧毁。

（）3、晶体二极管在反向电压小于反向击穿电压时，反向电流极小，当反向电压大于反向击穿电压后，反向电流会迅速增大。

（）4、为使晶体管处于放大工作状态其发射结应加反向电压集电结应加正向电压（）5、晶体二极管在使用中一旦发生反向击穿，就会被烧坏。

（）6、二极管、三极管都属于非线性器件。

（）7、少数载流子是自由电子的半导体称为P型半导体。

（）8、无论是哪种晶体三极管，当处于放大工作状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位。

电子线路练习题二一、选择题1. 直接耦合电路中存在零点漂移主要是因为（ ）。

A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当2. 已知变压器二次电压为t U u ωsin 222=V ，负载电阻为R L ，则半波整流电路流过二极管的平均电流为（ ）。

A. L R U 245.0 B. L R U 29.0 C.LR U 22D. L R U 222 3. 从二极管伏安特性曲线可以看出，二极管两端压降大于（ ）时处于正偏导通状态。

A. 0B. 死区电压C. 反向击穿电压D. 正向压降4. 为了增大放大电路的输入电阻，应引入（ ）负反馈。

A. 直流B. 交流电流C. 交流串联D. 交流并联5. 乙类互补对称功率放大电路（ ） A ．能放大电压信号，但不能放大电流信号 B ．既能放大电压信号，也能放大电流信号 C ．能放大电流信号，但不能放大电压信号D ．既不能放大电压信号，也不能放大电流信号6. 关于三极管反向击穿电压的关系，下列正确的是（ ）。

A. EBO BR CBO BR CEO BR U U U )()()(>>B. EBO BR CEO BR CBO BR U U U )()()(>>C. CEO BR EBO BR CBO BR U U U )()()(>>D. CBO BR CEO BR EBO BR U U U )()()(>>7. 欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联8. 在25oC 时，某二极管的死区电压U th ≈，反向饱和电流I S ≈，则在35oC 时，下列哪组数据可能正确：（ ）。

A U th ≈，I S ≈B U th ≈，I S ≈C U th ≈，I S ≈D U th ≈，I S ≈9. 某放大电路在负载开路时的输出电压为4V ，接入1 k Ω负载电阻后输出电压降为1V 。

电子线路试题及答案### 电子线路试题及答案#### 一、选择题（每题2分，共20分）1. 电阻串联时，总电阻值等于各电阻值之和。

这种说法是（）。

- A. 正确- B. 错误2. 一个电路中的电流源可以等效为一个（）。

- A. 电压源- B. 电阻- C. 电容3. 在并联电路中，总电阻的倒数等于各并联电阻的倒数之和。

这种说法是（）。

- A. 正确- B. 错误4. 一个二极管的正向导通电压通常在（）伏特左右。

- A. 0.3- B. 0.7- C. 1.05. 放大电路的基本功能是（）。

- A. 整流- B. 滤波- C. 信号放大#### 二、填空题（每题2分，共20分）1. 在电路中，电源的内阻越小，输出的电流能力越（）。

2. 一个理想电压源的特点是无论负载如何变化，其输出电压保持（）。

3. 欧姆定律的公式是 V = I * R，其中 V 代表（）。

4. 一个电路的功率计算公式是 P = V * I，其中 P 代表（）。

5. 在分压电路中，各电阻的分压与电阻值成（）。

#### 三、简答题（每题10分，共30分）1. 简述整流电路的工作原理及其应用场景。

2. 解释滤波电路的作用，并简述其基本类型。

3. 描述反馈放大电路的基本概念及其优点。

#### 四、计算题（每题15分，共30分）1. 已知一个串联电路中有三个电阻，分别为R1 = 100Ω，R2 = 200Ω，R3 = 300Ω。

求该串联电路的总电阻。

2. 假设有一个并联电路，其中包含两个电阻，R1 = 500Ω 和 R2 = 1000Ω。

求该并联电路的总电阻，并计算当总电压为 10V 时，通过R1 的电流。

3. 给定一个电路，其中包含一个 5V 的理想电压源和一个1000Ω 的电阻。

计算通过电阻的电流，并简述电路的功率。

#### 答案#### 一、选择题1. A2. A3. A4. B5. C#### 二、填空题1. 强2. 恒定3. 电压4. 功率5. 正比#### 三、简答题1. 整流电路将交流电转换为直流电，常用于电源适配器和电池充电器。

一、填空题（20分）（每空1分）1.丙类功率放大器的三种工作状态为、、。

2.小信号二极管检波器的等效输入电阻。

3.实现调频的方法可分为和两大类。

4.有一超外差接收机，中频，当接收的信号时，中频干扰为，镜频干扰是。

5.载频均为5MHZ的AM、DSB波，其调制信号均为，则AM波的带宽为，DSB波带宽为。

6.并联型晶体振荡器中的晶体等效为；串联型晶体振荡器中的晶体等效为。

7. 混频器的输入信号频率为，本振信号频率为，则高中频= ，低中频If= 。

8. 振荡器的起振条件是；振荡器的平衡条件。

9.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数值等于，否则会产生非线性失真和偏移。

10.乘积型鉴相器的两个输入信号、为正交关系，若均为小信号时，则鉴相特性曲线为；若均为大信号时，则鉴相特性曲线为。

二、选择填空题（10分）（每空1分）1.某电路的输入频谱为；输出频谱为，则电路功能为。

A. 检波B. 变频C. 调幅D. 调频2.为获得良好的调幅特性，集电极调幅电路应工作于状态。

A .临界B .欠压C .过压D .弱过压3.相位鉴频器的功能是解调。

A. 双边带调幅波B.调相波C. 普通调幅波D. 调频波4.利用双耦合回路的相频特性，将调频波变为调幅调频波，然后进行检波，从而实现鉴频的电路是。

A. 双失谐鉴频器B. 相位鉴频器C. 脉冲均值型鉴频器D. 相移乘法鉴频器5.振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由值来决定。

A. B. C. D.6.具有抑制寄生调幅能力的鉴频器是。

A. 双失谐鉴频器B.相位鉴频器C.比例鉴频器D.相移乘法鉴频器7.能够实现双向混频的电路是。

A .二极管混频器B . 三极管混频器C . 场效应管混频器D .以上三种都能实现8. 下面的几种频率变换电路中，不是频谱的线性搬移。

A .变频 B调频 C .调幅 D . 包络检波大学试卷考试科目: 电子线路Ⅱ（A卷）题号一二三四五六七八总分分数评卷人9. .调制信号频率为F ，载波频率为，的调频电路的输出信号频谱是 。

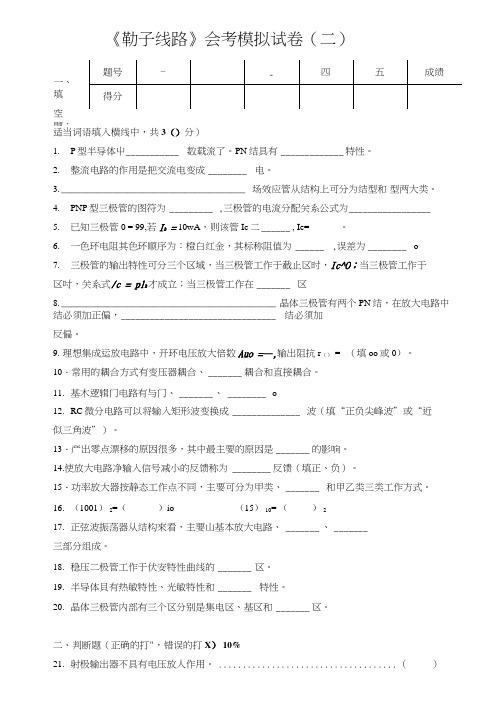

《勒子线路》会考模拟试卷（二）适当词语填入横线中，共3（）分）1. P 型半导体屮 ___________ 数载流了。

PN 结具有 _____________ 特性。

2. 整流电路的作用是把交流电变成 ________ 电。

3. ____________________________________ 场效应管从结构上可分为结型和 型两大类。

4. PNP 型三极管的图符为 _________ ,三极管的电流分配关系公式为_________________5. 已知三极管0 = 99,若I h = 10wA ，则该管Ic 二 ______ , Ie= ______ 。

6. 一色环电阻其色环顺序为：橙白红金，其标称阻值为 ______ ,误差为 ________ o7. 三极管的输出特性可分三个区域，当三极管工作于截止区时，Ic^O ；当三极管工作于 区吋，关系式/c = pl h 才成立；当三极管工作在 _______ 区8. __________________________________________ 晶体三极管有两个PN 结，在放大电路中 结必须加正偏， ________________________________ 结必须加反偏。

9. 理想集成运放电路中，开环电压放大倍数Auo =—,输出阻抗r （） =_ （填oo 或0）。

10・常用的耦合方式有变压器耦合、 _______ 耦合和直接耦合。

11. 基木逻辑门电路有与门、 _______ 、 ________ o12. RC 微分电路可以将输入矩形波变换成 ______________ 波（填“正负尖峰波”或“近 似三角波”）。

13・产出零点漂移的原因很多，其中最主要的原因是 _______ 的影响。

14.使放大电路净输入信号减小的反馈称为 ________ 反馈（填正、负）。

15・功率放大器按静态工作点不同，主要可分为甲类、 _______ 和甲乙类三类工作方式。

四川信息职业技术学院《高频电子线路》模拟考试试卷二班级姓名学号一、填空题（每空1分，共30分）1、接收机分为和两种。

2、扩展放大器通频带的方法有、和集成电路法三种。

3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、、、等四种。

4、丙类谐振功放有、和过压三种工作状态，其性能可用、和放大特性来描述。

5、普通调幅波的数学表达式，为了实现不失真调幅，Ma一般。

6、实现AGC的方法主要有和两种。

7、根据频谱变换的不同特点，频率变换电路分为电路和电路。

8、要产生较高频率信号应采用振荡器，要产生较低频率信号应采用振荡器，要产生频率稳定度高的信号应采用振荡器。

9、三点式振荡器有和电路。

10、丙类功放最佳工作状态是，最不安全工作状态是。

11、反馈式正弦波振荡器由、、三部分组成。

12、调频电路有、两种方式。

13、调幅测试中，根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。

已知某普通调幅波波形及其参数如图1-1所示，试求Ma = 。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列不属于小信号谐振放大器的技术指标是（）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz，则已调波的带宽为（）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（）元件A、电容B、电阻C、电感D、短路线5、图1-2所示电路为（）电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路图1-26、下列电路不属于频谱搬移电路的是（）A、调幅电路B、调频电路C、检波电路D、变频电路7、反馈式正弦波振荡器的平衡条件是（）A、AF=1，φA+φF = 2nπB、AF>1，φA +φF = 2nπC、AF<1，φA+φF = 2nπD、AF=1，φA+φF = nπ8、影响丙类谐振功率放大器性能的主要参数不包括（）A、 V CCB、 V BBC、 U bmD、R i9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器处在谐振时其增益最大。

北京理工大学珠海学院2006—2007学年第一学期《通信电子线路》期末试卷（A）适用专业：信息工程试卷说明：闭卷考试，考试时间120分钟。

一、填空题（每小题4分，共40分）1、描述非线性器件特性的参量有：，及等三种。

2、在低频功率放大器中，为提高效率，往往采用或推挽放大电路；而在高频功率放大器中，则常工作在类，以求得到比乙类更高的效率。

3、在反馈式振荡电路中，振荡幅度的稳定由器件来保证的。

而振荡频率的稳定是由的网络来保证的。

4、晶体管的噪声主要有，，及。

5、如图为脉冲数字调制系统框图，试写出空白框A和B的名称。

脉冲调制信号的传输方式有两种，一种是，另一种是。

6、如图a、b、c为三种调频波，则图a为波，图b为波，图c为波。

7、如图为2psk信号产生原理框图，已知s(t)，Uc（t）,波形如图，试在空白处对应画出Upsk波形。

8、某单边带发射机（上边带）的框图如图所示。

调制信号为300～3000Hz的音频，其频谱如图所示。

试画出图中A、C、D、F点处的频谱图。

9、如图示二个变压器反馈振荡器的交流等效电路，请标明满足相位条件的同名端。

10、如图为一谐振功放电路，试选择正确答案填于空白处。

a 、该功放通角θ为 。

（①θ＞900,②θ＜900,③θ＝900） b 、放大器工作状态由 来决定。

（①Ec 、E B 决定,②u cm 、u bm 决定,③u bemax 、u cemin 决定）c 、欲高效率、大功率、谐振功放应工作于 。

（①欠压状态,②临界状态,③过压状态）二、一谐振功放的输出功率Po=6W ，Ec=24V ，试求 （7分） （1）当集电极效率η=65%时，求其集电极功耗Pc 和集电极电流直流分量Ico 。

（2）若保持Po 不变，将η提高至80%，问此时的Pc 为多少？三、如图所示为一三点式振荡器，设电阻的影响不计。

（12分） （1）画出交流等效电路；（2）若振荡频率fg=500kHz ，求L ；（3）若欲保持fg 、L 不变，而把反馈系数F 降为原先的一半，应如何改变元件参数才能达到？四、某接收机的噪声系数为6dB，带宽为6MHz，输入电阻为70Ω，若要求输出信噪比为10dB，则接收机灵敏度为多少？最小可检测信号电压为多少？（8分）(设k=1.38×10-23j/k,T=290k)五、某晶体三极管电路如图所示。

《高频电子线路》模拟考试试卷及参考答案一、填空题（每空1分，共16分） 1.放大器的噪声系数N F 是指输入端的 信噪比 与输出端的 信噪比 两者的比值，用分贝表示即为 1 Olg （ P s /P Ni ） /（P SC /P N 。

）。

2 •锁相环路由 鉴相器、环路滤波器和 压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 __________ 。

3 •小信号谐振放大器的主要特点是以 调谐回路作为放大器的交流负载，具有放大 和选频 功能。

4 •电容三点式振荡器的发射极至集电极之间的阻抗Zee 性质应为容性，发射极至基极之间的阻抗Zbe 性质应为 容性，基极至集电极之间的阻抗 Zeb 性质应为 感性 。

5 .小信号调谐放大器按调谐回路的个数分单调谐回路放大器 和双调谐回路放大器。

6 •高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在 丙类状态。

7 •电容三点式振荡器的发射极至集电极之间的阻抗Z ee 性质应为 容性，发射极至基极之间的阻抗Z be 性质应为 容性，基极至集电极之间的阻抗Z eb 性质应为 感性 。

&振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。

它们的 共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于 频谱 搬移电路。

9. 调频波的频偏与调制信号的 幅度成正比,而与调制信号的频率无关,这是调频波的基本特征。

10 •在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为0.5交调干扰和 互调干扰 四种。

13 •通信系统由输入变换器、 发送设备 、 信道、 接收设备 以及输出变换器组 成。

14 •丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是 输出功率最大、效率较高和 集电极电流为尖顶余弦脉冲波。

副波道干扰11 •根据干扰产生的原因,15 •石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

03Y11《电子线路》第二次月考试卷姓名： 学号： 成绩：_________一、 填空题：（将正确答案填入横线中，共27分） 二、选择题。

（每题2分，共20分）将答案填在下列表格中。

三、是非题。

（每题1分，共10分）将答案填在下列表格中。

四、分析计算题。

（共43分）1、指出下图电路中的反馈元件及引入的反馈类型.( 12分 ):1RF :2RF :1Rf :2Rf2、判断下列电路能否产生自激振荡，若不能，则说出原因；若能，则求出产生信号的频率。

已知在图（1）、（2）、（4）中，C1=C2=500pF,L=2mL;在图（3）中， C=0.01μF ，L1=25μH ，L2=50μH 。

（12分）Rf1Rf2图（1）图（2）图（3）图（4）（6分）模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是单向导电性。

2．如果变压器二次(即副边)电压的有效值为10V，桥式整流后(不滤波)的输出电压为9V，经过电容滤波后为12V，二极管所承受的最大反向电压为14V。

3．差分放大电路，若两个输入信号u I1 u I2，则输出电压，u O 0；若u I1=100μV，u I 2=80μV则差模输入电压u Id= 20μV；共模输入电压u Ic= 90μV。

4．在信号处理电路中，当有用信号频率低于10 Hz时，可选用低通滤波器；有用信号频率高于10 kHz时，可选用高通滤波器；希望抑制50 Hz的交流电源干扰时，可选用带阻滤波器；有用信号频率为某一固定频率，可选用带通滤波器。

5．若三级放大电路中A u1 A u2 30 d B，A u3 20 d B，则其总电压增益为80dB，折合为104倍。

6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC=0 。

这类功放的能量转换效率在理想情况下，可达到78.5%，但这种功放有交越失真。

7．集成三端稳压器CW7915的输出电压为15 V。

(1)在半导体内部；只有电子是载流子。

(2)在N型半导体中；多数载流子是空穴；少数载流子是自由电子。

(3）一般来说；硅晶体二极管的死区电压(门槛电压)小子锗晶体二极管的死区电压。

(4)在外电场作用下；半导体中同时出现电子电流和空穴电流。

(5)晶体三极管出现饱和失真是由于静态电流I CQ选得偏低。

(6)用万用表测某晶体二极管的正向电阻时；插在万用表标有“十”号插孔中的测试棒(通常是红色棒)所连接的二极管的管脚是二极管的正极；另一电极是负极。

(7)三极管放大电路工作时；电路中同时存在直流分量和交流分量；直流分量表示静态工作点；交流分量表示信号的变化情况。

(8)在单管放大电路中；若V G不变；只要改变集电极电阻Rc的值就可改变集电极电流Ic的值。

(9)两个放大器单独使用时；电压放大倍数分别为A v1、A v2；这两个放大器连成两级放大器后；总的放大倍数为A v；A v= A v1+A v2。

(10)晶体二极管在反向电压小于反向击穿电压时；反向电流极小；当反向电压大于反向击穿电压后；反向电流会迅速增大。

(1)当晶体二极管的PN结导通后；则参加导电的是( )。

A．少数载流子 B．多数载流子 C．既有少数载流子又有多数载流子(2)在共发射极单管低频电压放大电路中；输出电压应视为( )。

A．v o＝i c R c B．v o＝-R c i c C．v o＝-I c R c(3)用万用表欧姆挡测量小功率晶体二极管性能好坏时；应把欧姆挡拔到( )。

A．R×100Ω或R×1000Ω挡 B．R×1Ω C．R×10KΩ挡(4)当晶体二极管工作在伏安特性曲线的正向特性区；而且所受正向电压大于其门槛电压时；则晶体二极管相当于()。

A．大电阻 B．断开的开关 C．接通的开关(5)晶体三极管工作在饱和状态时；它的I C将( )。

A．随I B增加而增加 B．随I B增加而减小 C．与I B无关；只决定于R C和V G(6)共发射极放大器的输出电压和输入电压在相位上的关系是( )。
