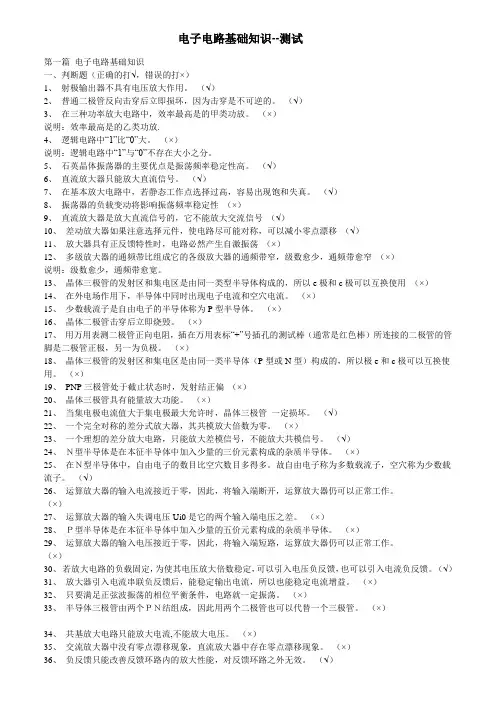

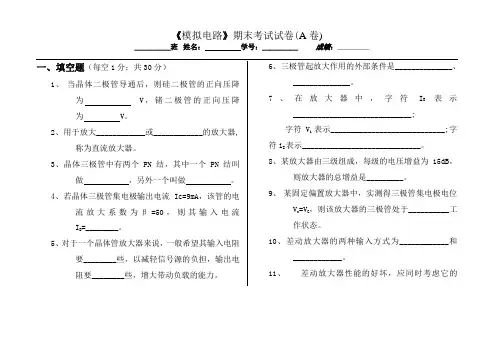

电子电路基础知识--测试第一篇电子电路基础知识一、判断题（正确的打√，错误的打×）1、射极输出器不具有电压放大作用。

（√）2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。

（√）3、在三种功率放大电路中，效率最高是的甲类功放。

（×）说明：效率最高是的乙类功放.4、逻辑电路中“1”比“0”大。

（×）说明：逻辑电路中“1”与“0”不存在大小之分。

5、石英晶体振荡器的主要优点是振荡频率稳定性高。

（√）6、直流放大器只能放大直流信号。

（√）7、在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。

（√）8、振荡器的负载变动将影响振荡频率稳定性（×）9、直流放大器是放大直流信号的，它不能放大交流信号（√）10、差动放大器如果注意选择元件，使电路尽可能对称，可以减小零点漂移（√）11、放大器具有正反馈特性时，电路必然产生自激振荡（×）12、多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄（×）说明：级数愈少，通频带愈宽。

13、晶体三极管的发射区和集电区是由同一类型半导体构成的，所以e极和c极可以互换使用（×）14、在外电场作用下，半导体中同时出现电子电流和空穴电流。

（×）15、少数载流子是自由电子的半导体称为P型半导体。

（×）16、晶体二极管击穿后立即烧毁。

（×）17、用万用表测二极管正向电阻，插在万用表标“+”号插孔的测试棒（通常是红色棒）所连接的二极管的管脚是二极管正极，另一为负极。

（×）18、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。

（×）19、PNP三极管处于截止状态时，发射结正偏（×）20、晶体三极管具有能量放大功能。

（×）21、当集电极电流值大于集电极最大允许时，晶体三极管一定损坏。

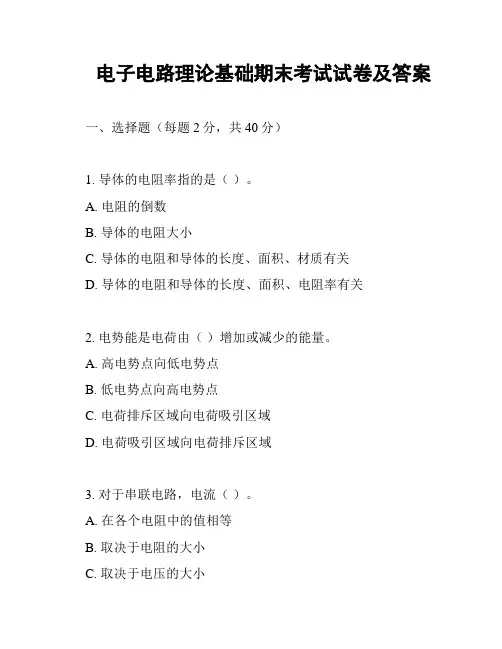

电子电路理论基础期末考试试卷及答案一、选择题（每题2分，共40分）1. 导体的电阻率指的是（）。

A. 电阻的倒数B. 导体的电阻大小C. 导体的电阻和导体的长度、面积、材质有关D. 导体的电阻和导体的长度、面积、电阻率有关2. 电势能是电荷由（）增加或减少的能量。

A. 高电势点向低电势点B. 低电势点向高电势点C. 电荷排斥区域向电荷吸引区域D. 电荷吸引区域向电荷排斥区域3. 对于串联电路，电流（）。

A. 在各个电阻中的值相等B. 取决于电阻的大小C. 取决于电压的大小D. 在各个电阻中的值不相等4. 根据欧姆定律，电阻的电流与电阻的（）成正比。

A. 长度B. 面积C. 电阻率D. 阻抗5. 以下哪一项是描述电阻的物理量？A. 电机B. 电势差C. 电D. 热量……二、问答题（每题15分，共60分）1. 什么是电路的串联和并联？答：串联电路是指电阻、电容或电感等元件以线性方式依次连接的电路。

并联电路是指电阻、电容或电感等元件以分叉方式连接在一起的电路。

2. 什么是电阻？答：电阻是指材料对电流的阻碍能力。

电阻的大小决定了电流的大小。

3. 欧姆定律的公式是什么？答：欧姆定律的公式是V=IR，其中V是电压，I是电流，R是电阻。

……三、计算题（共20分）1. 在电路中，一个电源电压为12V，电阻为3Ω，请计算通过该电路的电流大小。

答：根据欧姆定律，电流为I=V/R=12V/3Ω=4A。

2. 串联电路中有两个电阻分别为4Ω和6Ω，请计算总电阻。

答：串联电路中总电阻为两个电阻之和，所以总电阻为4Ω+6Ω=10Ω。

……四、简答题（每题10分，共40分）1. 什么是电流？答：电流是电荷单位时间内通过导体的数量。

它是电荷运动产生的现象，以安培（A）为单位。

2. 什么是电势？答：电势是指电荷在电场中具有的能量状态。

它是电荷在电场中移动时所经过的势能变化量，以伏特（V）为单位。

3. 什么是功率？答：功率是指单位时间内消耗或产生的能量。

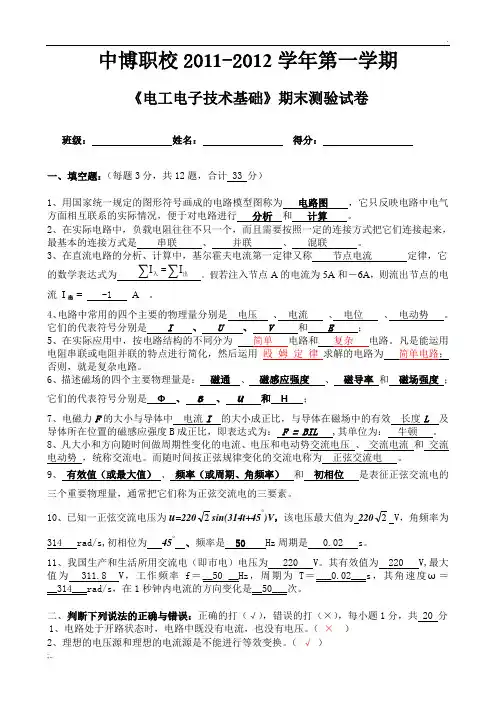

中博职校2011-2012学年第一学期《电工电子技术基础》期末测验试卷班级： 姓名： 得分：一、填空题：（每题3分，共12题，合计 33 分）1、用国家统一规定的图形符号画成的电路模型图称为 电路图 ，它只反映电路中电气方面相互联系的实际情况，便于对电路进行 分析 和 计算 。

2、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。

3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称 节点电流 定律，它的数学表达式为 。

假若注入节点A 的电流为5A 和－6A ，则流出节点的电流 I 出 = -1 A 。

4、电路中常用的四个主要的物理量分别是 电压 、 电流 、 电位 、 电动势 。

它们的代表符号分别是 I 、 U 、 V 和 E ；5、在实际应用中，按电路结构的不同分为 简单 电路和 复杂 电路。

凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴 姆 定 律 求解的电路为 简单电路；否则，就是复杂电路。

6、描述磁场的四个主要物理量是： 磁通 、 磁感应强度 、 磁导率 和 磁场强度 ；它们的代表符号分别是 Φ 、 Ｂ 、 Ｕ 和 Η ；7、电磁力F 的大小与导体中 电流I 的大小成正比，与导体在磁场中的有效 长度L 及导体所在位置的磁感应强度B 成正比，即表达式为： F = BIL ,其单位为： 牛顿 。

8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压 、 交流电流 和 交流电动势 ，统称交流电。

而随时间按正弦规律变化的交流电称为 正弦交流电 。

9、 有效值（或最大值） 、 频率（或周期、角频率） 和 初相位 是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。

10、已知一正弦交流电压为u =2202sin(314t+45°)V ，该电压最大值为220，角频率为 314 rad/s,初相位为 45° 、频率是 50 Hz 周期是 0.02 s 。

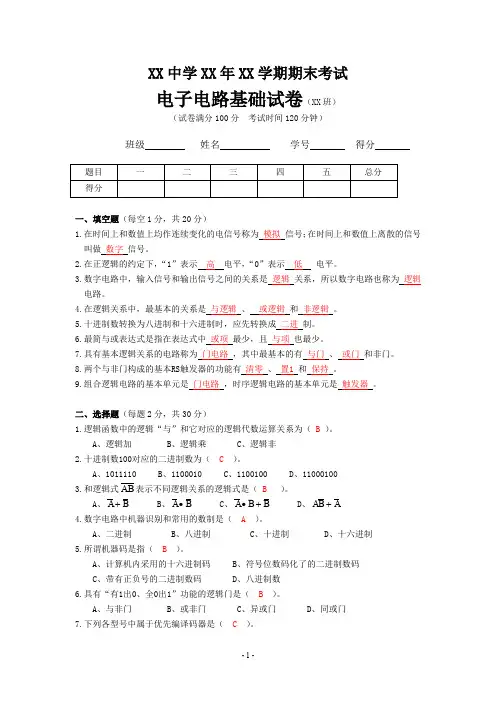

XX 中学XX 年XX 学期期末考试电子电路基础试卷（XX 班）（试卷满分100分 考试时间120分钟）班级 姓名 学号 得分一、填空题（每空1分，共20分）1.在时间上和数值上均作连续变化的电信号称为 模拟 信号；在时间上和数值上离散的信号叫做 数字 信号。

2.在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。

3.数字电路中，输入信号和输出信号之间的关系是 逻辑 关系，所以数字电路也称为 逻辑 电路。

4.在逻辑关系中，最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 。

5.十进制数转换为八进制和十六进制时，应先转换成 二进 制。

6.最简与或表达式是指在表达式中 或项 最少，且 与项 也最少。

7.具有基本逻辑关系的电路称为 门电路 ，其中最基本的有 与门 、 或门 和非门。

8.两个与非门构成的基本RS 触发器的功能有 清零 、 置1 和 保持 。

9.组合逻辑电路的基本单元是 门电路 ，时序逻辑电路的基本单元是 触发器 。

二、选择题（每题2分，共30分）1.逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。

A 、逻辑加B 、逻辑乘C 、逻辑非 2.十进制数100对应的二进制数为（ C ）。

A 、1011110B 、1100010C 、1100100D 、11000100 3.和逻辑式AB 表示不同逻辑关系的逻辑式是（ B ）。

A 、B A + B 、B A ∙C 、B B A +∙D 、A B A + 4.数字电路中机器识别和常用的数制是（ A ）。

A 、二进制B 、八进制C 、十进制D 、十六进制 5.所谓机器码是指（ B ）。

A 、计算机内采用的十六进制码B 、符号位数码化了的二进制数码C 、带有正负号的二进制数码D 、八进制数 6.具有“有1出0、全0出1”功能的逻辑门是（ B ）。

A 、与非门B 、或非门C 、异或门D 、同或门 7.下列各型号中属于优先编译码器是（ C ）。

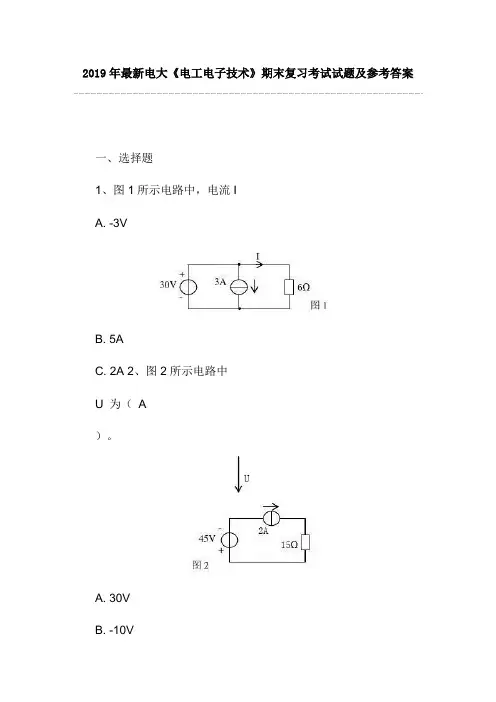

一、选择题1、图1所示电路中，电流IA. -3VB. 5AC. 2A 2、图2所示电路中U 为（A）。

A. 30VB. -10VC. -40V 3、图3所示电路中，判断电阻R 中流通的电流及消耗的功率为（ A）。

A. 1A ，2WB. 2A ，4WC. 2A ，2W 4、图4所示电路中，判断电阻RA. 0A ，2WB. 1A ，2WC. 1A ，4W 5、已知电路某元件的电压u 和电流i 分别为i=5sin （ωt+1100）A ，则该元件的性质是（ C ）。

A. 电容B. 电感C. 电阻6、在RLC 串联电路中，如果调大电容，则（A ）。

A.电路的感性增强B. 电路的容性增强C. 电路的性质不变7 C ）。

A.感性、容性、感性B.容性、容性、容性C.容性、感性、容性8、在三相电路中，三相对称负载为星形连接，三个线电流均为4A ，则中线电流为（C）。

A.4A B.12A C. 0A9、图所示是某电路中某一支路的电压uA . 电阻电感串联电路B. 电阻电容串联电路C . 纯电感电路10、（B A.电动机B. 变压器C. 整流器11、图所示变压器，原方N 1=300匝，副方N 2=100匝，R=8Ω，则从原方看入的电阻R i 是（ B ）。

A. 8ΩB.72Ω12、图所示变压器，已知原方N 1=300匝，R=8Ω，则从原方看入的电阻R i 是72Ω，则变压器副方绕组N 2为（ C ）。

A.200匝 B.300匝 C. 100匝13、三极管处于放大状态时，其集电结处于（B ）。

A.正偏B.反偏C.无偏压14、三极管放大电路中，直流通路主要用来确定电路（B ）的。

A.放大倍数B. 静态工作点C. 波形失真15、稳压二极管是利用其工作在（C ）时电压变化极小的特性，使两端电压得到稳定的。

A. 正向B.反向C. 反向击穿16、基本共射放大电路出现饱和失真时，其三极管输出特性的交流负载线上的静态工作点一般是（B ）。

电路课程期末考试1（试卷）1、电路如图所示。

请按图中所示结点编号写出结点电压方程。

(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。

已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。

(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。

(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。

(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。

请应用叠加定理求电压u 3。

(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。

求u 0和u x 。

(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。

电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。

(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。

已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。

(10分)12j C ω11j C ω八、正弦稳态电路如图所示。

已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。

(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。

电工电子基础期末考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A3. 一个电路中，电阻R1为10Ω，R2为20Ω，串联后的总电阻为：A. 10ΩB. 20ΩC. 30ΩD. 40Ω答案：C4. 并联电路中，总电阻与各支路电阻的关系是：A. 总电阻等于各支路电阻之和B. 总电阻等于各支路电阻之积C. 总电阻小于任一支路电阻D. 总电阻大于任一支路电阻答案：C5. 电容器的单位是：A. 法拉（F）B. 安培（A）C. 欧姆（Ω）D. 伏特（V）答案：A6. 电感器的单位是：A. 法拉（F）B. 亨利（H）C. 安培（A）D. 欧姆（Ω）答案：B7. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的√2倍C. 峰值等于有效值的√2倍D. 峰值等于有效值的2倍答案：C8. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°答案：A9. 变压器的工作原理是：A. 电磁感应B. 静电感应C. 光电效应D. 热电效应答案：A10. 整流器的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频电D. 交流电转换为高频电答案：B二、填空题（每空2分，共20分）1. 电流通过导体时，导体内部的自由电子在电场力的作用下发生________。

答案：定向移动2. 欧姆定律表明，电流的大小与电压成正比，与电阻成________。

答案：反比3. 串联电路中，总电阻等于各部分电阻的________。

答案：和4. 电容器在交流电路中起到________的作用。

答案：滤波5. 电感器在交流电路中起到________的作用。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

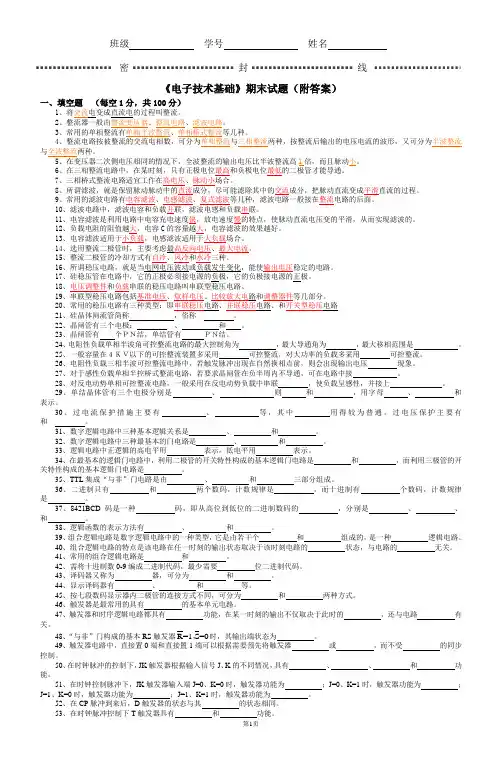

《电子技术基础》期末试题（附答案）一、填空题（每空1分，共100分）1、将交流电变成直流电的过程叫整流。

2、整流器一般由整流变压器、整流电路、滤波电路。

3、常用的单相整流有单相半波整流、单相桥式整流等几种。

4、整流电路按被整流的交流电相数，可分为单相整流与三相整流两种，按整流后输出的电压电流的波形，又可分为半波整流与全波整流两种。

5、在变压器二次侧电压相同的情况下，全波整流的输出电压比半波整流高1倍，而且脉动小。

6、在三相整流电路中，在某时刻，只有正极电位最高和负极电位最低的二极管才能导通。

7、三相桥式整流电路适宜工作在高电压、脉动小场合。

8、所谓滤波，就是保留脉动脉动中的直流成分，尽可能滤除其中的交流成分，把脉动直流变成平滑直流的过程。

9、常用的滤波电路有电容滤波、电感滤波、复式滤波等几种，滤波电路一般接在整流电路的后面。

10、滤波电路中，滤波电容和负载并联，滤波电感和负载串联。

11、电容滤波是利用电路中电容充电速度快，放电速度慢的特点，使脉动直流电压变的平滑，从而实现滤波的。

12、负载电阻的阻值越大，电容C的容量越大，电容滤波的效果越好。

13、电容滤波适用于小负载，电感滤波适用于大负载场合。

14、选用整流二极管时，主要考虑最高反向电压、最大电流。

15、整流二极管的冷却方式有自冷、风冷和水冷三种。

16、所谓稳压电路，就是当电网电压波动或负载发生变化，能使输出电压稳定的电路。

17、硅稳压管在电路中，它的正极必须接电源的负极，它的负极接电源的正极。

18、电压调整件和负载串联的稳压电路叫串联型稳压电路。

19、串联型稳压电路包括基准电压、取样电压、比较放大电路和调整器件等几部分。

20、常用的稳压电路有三种类型：即串联稳压电路、并联稳压电路、和开关型稳压电路21、硅晶体闸流管简称，俗称。

22、晶闸管有三个电极：、和。

23、晶闸管有个ＰＮ结，单结管有ＰＮ结。

24、电阻性负载单相半波角可控整流电路的最大控制角为，最大导通角为，最大移相范围是。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。

(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。

(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。

U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。

新沂中专2018-----2019第一学期电子线路期末考试姓名________ 班级_______ 得分_______一、填空题（17分）1、逻辑代数运算的三种基本运算是________ 、_______ 和________。

2、门电路中，最基本的逻辑门是________、________和________。

3、单极性数字集成电路中，按其导通沟道的不同可分为________、________和互补型的________三个类型。

4、标准CMOS门电路的工作电源电压一般为________。

5、由于在CMOS门路中采用了________和________互补式电路，所以其功能耗比NMOS门路还要小，速度比NMOS门路还要高，在________集成电路中占重要地位。

6、集成电路按集成度可分为________、________、________和________。

二、选择题（9分）1、8位二进制数能表示十进制数的最大值是（）A.255B.248C.1922、二进制数10101转换为十进制数后为（）A.15B.21C.183、8421 BCD码0110表示十进制数为（）A．8 B.6 C.424、逻辑函数式E+EF，简化后结果是（）A．E B.F C.EF5 、凡在数值上或时间上不连续变化的信号，例如只有高、低电平的矩形波脉冲信号，称为（）A．模拟信号 B.数字信号 C.直流信号6、逻辑函数式D+D，简化后结果是（）A、2DB、DC、D的二次方7、逻辑函数式Y=⎺EF+E⎺F+EF,化简后的答案是（）A.EFB.⎺FE+E⎺FC.E+F8、逻辑函数式Y=⎺E+⎺F+⎺G，可以写成( )A.Y=⎺E+⎺F+⎺GB.⎺E·⎺F·⎺GC.Y=⎺E·⎺F·⎺G9、逻辑函数式F=ABC+⎺A+⎺B+⎺C的逻辑值为（）A、ABCB、0C、1三、是非题（8分）1、在数字电路中，高电平和低电平指的是一定电压范围，并不是一个固定不变的数值。

电工电子期末考试试题及答案TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

3、随 时间 按 正弦 规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。

6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_ 16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 18、三相四线制中___相线与__相___线之间的电压是线电压。

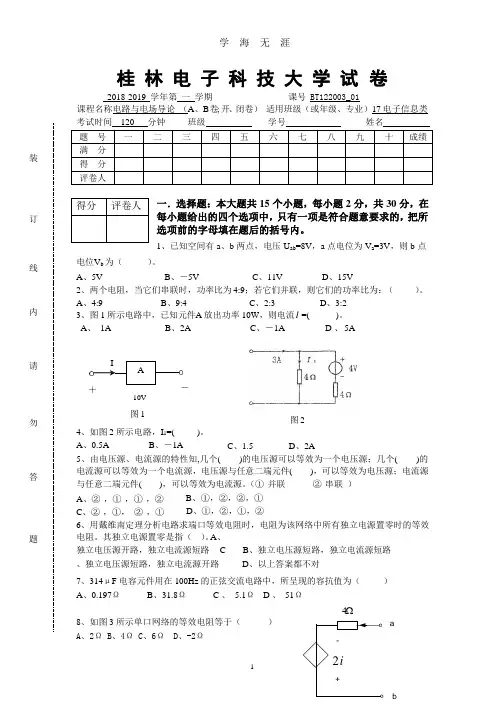

《电路与电子技术基础》期末考试试卷（A ）时间：120分钟 班级学号姓名成绩 【注意事项】1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔；2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）；3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。

一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内）1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。

A.PNP 型硅管 B.NPN 型硅管 C.PNP 型锗管 D.NPN 型锗管2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。

A.正向特性工作区B.反向击穿区C.正向特性非工作区D.特性曲线所有区域 3．组合逻辑电路的设计是指（）。

A.已知逻辑要求，求解逻辑表达式并画逻辑图的过程B.已知逻辑要求，列真值表的过程C.已知逻辑图，求解逻辑功能的过程4．考试题图2所示电路的u S (t )=2costV ，则电感电流i L (t )的初相等于（）。

A.26.6°B.－26.6° C.63.4°D.－63.4°5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。

A.减小输入电阻及输出电阻B.减小输入电阻、增大输出电阻C.增大输入电阻、减小输出电阻D.增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（）。

A.5V B.-5V C.10V D.7V7．TTL 与非门中多余的输入端应接电平是（）。

A.低B.地C.高D.悬空8．考试题图4所示电路的节点电压方程为（）。

A.11112111R U I U R R s s +=⎪⎪⎭⎫⎝⎛+ B.1111321111R U I U R R R s s +=⎪⎪⎭⎫⎝⎛++考试题图31考试题图2u s (t _C.111111s s s R U I U R += D.111321111s s I U U R R R +=⎪⎪⎭⎫⎝⎛++ 9．根据所学知识判断下列各式正确的是（）。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。

(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。

(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I （3）电压U R 和U L 。

电子电路基础期末试题及答案•相关推荐电子电路基础期末试题及答案电子电路基础期末试题一、填空题：（每空1分，共30分）1．因为晶体三极管的穿透电流随温度的升高增大，而锗管的穿透电流比硅管大，所以硅三极管的热稳定性好。

2．晶体三极管是电流控制器件，是通过较小的基极电流iB 的变化去控制较大的 ic 变化。

3．复合管是由两个以上的三极管按一定方式连接而成，用复合管能提高输出级的电流放大倍数。

4．放大器的主要功能就是将输入信号不失真地放大。

5．画放大器的直流通路时把电容视为开路，画交流通路时把电容和电源视为短路。

6．影响静态工作点稳定的主要因数是温度变化，此外，电源电压波动和元件参数变化也会影响静态工作点的稳定。

7．用来放大直流信号的放大器称直接耦合放大器，又称差分放大器。

8．直接耦合放大器的级数越多，放大倍数越大，零点漂移越严重。

9．串联负反馈使放大器的输入电阻增大，并联负反馈使放大器的输入电阻减小。

10．电压比较器虚短的特性不再成立，而虚断的特性依然成立。

11．每级选频放大器只有一个选频LC回路称为单调谐放大器，每级放大器有两个选频LC回路的称为调谐放大器放大器。

12．OCL功放电路的输出级与负载直接耦合，所以在静态时，负载上不能有电流，中点的静态电位必须为 0 。

13．小功率直流稳压电源由变压、整流、滤波和稳压四部分组成。

二、判断题：（每小题1分，共20分）⒈ 晶体二极管和晶体三极管都是非线性器件。

（√ ）⒉复合管的共发射极电流放大倍数β等于两管的β1、β2之和。

（× ）⒊晶体三极管的主要性能是具有电压和电流放大作用。

（√ ）⒋晶体三极管是单极型器件，场效应管是双极型器件。

（× ）⒌场效应管的源极和漏极均可以互换使用。

（× ）⒍绝缘栅场效应管可以用万用表检测。

（× ）⒎放大器必须对电信号有功率放大作用，否则不能称放大器。

（√ ）⒏放大器接负载电阻RL后，电压放大倍数下降，RL愈大，则电压放大倍数愈大。

题型 :计算题1、电路如图所示，试写出图中电流i与v、v 的关系式。

试卷答案题型 :单选题2、若NJFET的D极通过5kΩ电阻接10V电源，G极接-2V电源，S极接地，IDSS=4mA，Vgs(off)=-5V，则其工作在（)。

A饱和区B非饱和区正确答案C截止区D夹断区题型 :单选题3、完整的二极管大信号模型用( )表示。

ABCf s1s2D正确答案题型 :判断题4、三极管电路的分析顺序是先做交流分析，再做直流分析。

（ ）A 正确B 错误 正确答案题型 :单选题5、关于集成运放构成同相放大器的说法错误的是（）。

A 引入了电压串联负反馈B 输入信号加在同相输入端C 反馈电阻为零时可以作为同相跟随器D 电压增益等于Rf/R1 正确答案题型 :计算题6、某放大器交流通路如图所示，试在深度负反馈条件下估算源电流增益Aifs 。

试卷答案电路引入电流并联负反馈，所以深度负反馈条件下A ≈1/k 。

由拆环法则得反馈网络，据此得出k =i /i =-R /(R +R )。

故，A =-(1+R /R )。

题型 :单选题7、关于共集放大器的说法正确的是（）。

A 可以放大电压B 可以放大电流 正确答案ifs f f f o E2E2f ifs f E2C 输入电阻比其它组态小D 输出电阻比共发放大器大题型 :计算题8、某放大器电路如图所示，参数如图所标示。

试求输入电阻R'和输出电阻R 。

试卷答案做静态分析可得I ≈1.15mA ，故R'=r =2.26kΩr =|V |/I =130.43kΩ>>R R =R //r ≈R =4kΩ题型 :判断题9、互导放大器要求输入电阻大，输出电阻小（ ）A 正确B 错误 正确答案题型 :判断题10、PEMOS 管工作在饱和区的条件是V >V ,V >V V 。

（ ）A 正确i o CQ i b'e ce A CQ Co C ce c GS GS(th)DS GS-GS(th)B错误正确答案题型 :判断题11、如图所示的反馈放大器具有较小的输入电阻和输出电阻。

电子电路基础课程期末测试卷（A 卷）学校： 姓名： 学院： 班别：一、单项选择题 1. 关于交流电路的阻抗，以下说法正确的是（ B ）。

A ．是相量，可以用相量图表示 B. 是复数，称为复阻抗C. 不可能是纯实数D. 是总电压与总电流之比2. 由电源和若干个电阻组成的电路中，关于功率的说法正确的是（ D ）。

A ．功率不存在负值 B. 电源不会消耗功率，只能提供功率C. 交流电正负交变，不消耗功率D. 电路的功率之和为03. 已知纯电容电路X C = 8Ω，电流为10A ，则电路的视在功率为（ B ）。

A ．800sin45︒ B. 800VA ( 伏安) C. 800W D. 800Var (无功)4. 关于等效电源的说法正确的是（ D ）。

A ．理想电流源可以等效为理想电压源B. 电源的等效变换只适用于直流电路C. 电源之间不能进行等效变换D. 可以将含有内阻的电压源等效为电流源5. 为了实现稳压，稳压二极管在电路中的正确使用是（ B ）。

（尖头算正极）A. B. C. D.6. 已知 V, = 90∠42︒ A, 无功功率为（ A ）。

P=UI 72-42=30度 sin30*p VA 是视在功率单位A. 4.5KVar var(无功功率单位)B. 7.94KvarC. 9KVAD. 4.5KW7. 万用表测量交流电压，其读值是交流电的（ D ）。

交流电压=电压×根号2A ．平均值 B. 最大值 C. 瞬时值 D.有效值8. 关于电路分析中电流的参考方向说法错误的是（ D ）。

—+ + —+—︒∠=72100U—+ IA ．参考方向的设置不会影响计算结果 B. 计算结果为负，说明实际方向与参考方向相反C. 参考方向可以根据需要指定D. 参考方向要与实际方向一致9. 关于交流电路串联谐振说法正确的是（ A ）。

谐振 –阻值一样 阻抗最小，串联谐振电流最大A ．谐振时阻抗最小 B. 谐振时阻抗最大C. 谐振时电压最小D. 谐振时电流最小10. 某纯电容电路，电源电压u=100sin(314t+30︒) V ，Xc=10Ω，i 为（ C ）。
