高频电子线路期末考试试卷1及答案

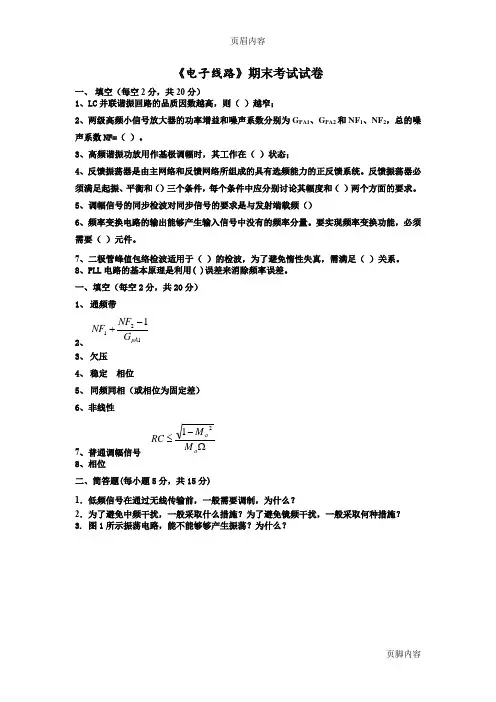

页眉内容《电子线路》期末考试试卷一、 填空（每空2分，共20分）1、LC 并联谐振回路的品质因数越高，则（ ）越窄；2、两级高频小信号放大器的功率增益和噪声系数分别为G PA1、G PA2和NF 1、NF 2，总的噪声系数NF=（ ）。

3、高频谐振功放用作基极调幅时，其工作在（ ）状态；4、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。

反馈振荡器必须满足起振、平衡和（）三个条件，每个条件中应分别讨论其幅度和（ ）两个方面的要求。

5、调幅信号的同步检波对同步信号的要求是与发射端载频（）6、频率变换电路的输出能够产生输入信号中没有的频率分量。

要实现频率变换功能，必须需要（ ）元件。

7、二极管峰值包络检波适用于（ ）的检波，为了避免惰性失真，需满足（ ）关系。

8、PLL 电路的基本原理是利用( )误差来消除频率误差。

一、填空（每空2分，共20分） 1、 通频带2、3、 欠压4、 稳定 相位5、 同频同相（或相位为固定差）6、非线性7、普通调幅信号8、相位二、简答题(每小题5分，共15分)1．低频信号在通过无线传输前，一般需要调制，为什么？2．为了避免中频干扰，一般采取什么措施？为了避免镜频干扰，一般采取何种措施？ 3. 图1所示振荡电路，能不能够够产生振荡？为什么？1211pA G NF NF -+Ω-≤a a M M RC 21二、简答题(每小题5分，共15分)1、由于需传输的信号频率较低，则所需的天线尺寸就很大，高频信号所需天线的尺寸就较小（2分）；直接传输低频信号会发生频带混叠现象，而高频信号频带资源丰富，信号就不会发生混叠现象（3分）。

2、选择合适的中频（2分）；采用高中频和二次混频技术（3分）。

3、不能振荡（2分）；不满足振荡器的正反馈条件(三点式电路的组成法则)（3分）。

三、分析、计算（65分）1、图2所示电路，下标电容为高频旁路电容或者耦合电容。

已知工作频率为f 0=10MHz ，L ＝1.5μH ，Q 0＝100，N 1/N 2 =4，晶体管在工作条件下测得的Y 参数如下：y ie ＝(2.8＋j3.5)mS ，0.2+j2）mS 。

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。

二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。

（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。

2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

高频期末考试题（一）一、填空题（本大题共20空，每空1分，共20分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是∆ϕ（t），在调频信号中是∆ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

LC谐振回路有（串联谐振）和（并联谐振）两种谐振方式。

丙类功率放大器的基极、集电极和发射极电流均为（余弦脉冲）电流。

谐振功率放大器中，LC谐振回路既起到（阻抗匹配）的作用，又起到（选频滤波）的作用。

当收听某电台639KHZ的节目时（收音机的中频频率为465KHZ），本振频率应为（1104KHZ ）,可能产生的镜像干扰频率为（1569KHZ ）。

2、二极管调制电路中的二极管工作于（开关）状态。

3、为了将接收的高频信号转变为中频信号，（混频器）是超外差接收机的关键部件。

4、正因为频率与相位存在（微分积分）的关系，所以FM与PM是可以互相转换的。

5、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生（组合频率分量）。

1．功率放大电路根据静态工作点的位置可分为甲类、乙类、丙类等三种。

2．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为调幅、调频和调相三种。

3．使调谐放大器工作不稳定的主要因素是晶体管结电容C b`c形成的内部反馈。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。

二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。

（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。

2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

C 、负峰切割失真三、判断题，对的打“/D 、截止失真，错的打“X” （每空1分，共10分）标准答案（一）一、填空题（每空1分，共30分）1、 无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、 针对不同的调制方式有三种解调方式，分别是检波、鉴频和鉴相。

3、 在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中， 级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、 调幅波的表达式为： uAM （t ） = 20 （1 +0.2COS100 n t ） COS107 n t （V ）;调幅波的振幅 最大值为24V ，调幅度 Ma 为20 %,带宽fBW 为100Hz ，载波fc 为5*106Hz 。

5、 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、 波形、频谱。

6、 调频电路有直接调频、间接调频两种方式。

7、 检波有同步、和非同步检波两种形式。

8、 反馈式正弦波振荡器按照选频网络的不同，可分为 LC 、RC 、石英晶振 等三种。

9、 变频器可由混频器、和带通滤波器两部分组成。

10、 列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题 2分、共20分）将一个正确选项前的字母填在括号内 1、下列哪种信号携带有调制信号的信息（ C ） A 、载波信号B 、本振信号C 、已调波信号2、小信号谐振放大器的主要技术指标不包含（ 谐振电压增益B 、失真系数丙类谐振功放其谐振回路调谐于（ 基波 B 、二次谐波 3、A B ）C 、通频带 A ）分量 C 、其它高次谐波 D 、选择性D 、直流分量 并联型石英晶振中，石英谐振器相当于（ A 、电容 B 、电阻 5、 反馈式正弦波振荡器的起振条件为 A 、|AF|=1 , C 、|AF|>1 , 4、 A+ $ F= 2n n $ A+ $ F 工 2n n6、 要实现集电极调制特性应使功放工作在（A 、欠压状态B 、过压状态 7、自动增益控制可简称为（ B ） B 、AGC Cc 、电感 B )B 、|AF| >1 , |AF| =1 ,B）元件 D 、短路线 $ A+ $ F = 2n n $ A+ $ F)状态C 、临界状态D 、PLLD 、任意状态8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A 、一次方项 C 、高次方项9、如右图所示的电路是（ A 、 普通调幅电路 B 、 双边带调幅电路 C 、 混频器 D 、 同步检波器B 、二次方项 D 、全部项10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（A 、频率失真B 、惰性失真 U rc224IF O51、解：F^ = —8.33W60%R3 I-ull ~l~~l —1+CO-沪8.335= 3.3W （3 分）P V8.33CC二 347 mA（3分）R.21谐振放大器是采用谐振回路作负载的放大器。

高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。

7. 在高频放大器中，为了提高增益，常采用________和________两种方法。

8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。

9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。

10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。

三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。

12. 请说明高频振荡器起振和稳幅的原理。

13. 简述滤波器的主要技术指标及其作用。

四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。

15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。

五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。

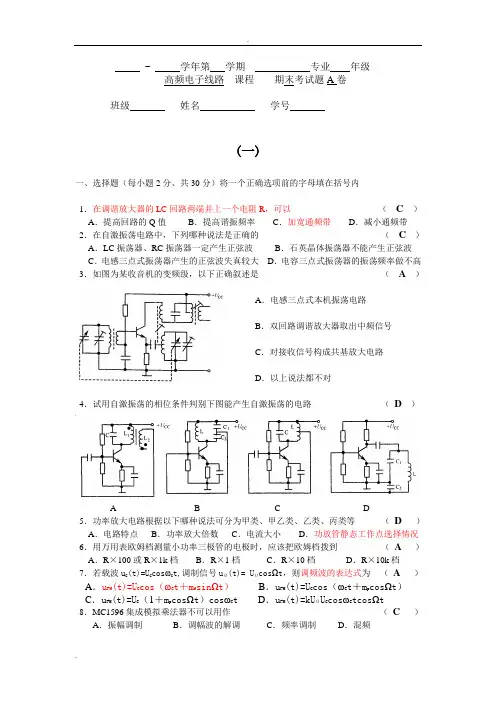

~ 学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号(一)一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3．如图为某收音机的变频级，以下正确叙述是（ A ）A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4．试用自激振荡的相位条件判别下图能产生自激振荡的电路（D）A B C D5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（D ）A．电路特点B．功率放大倍数C．电流大小D．功放管静态工作点选择情况6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（A）A．R×100或R×1k档B．R×1档C．R×10档D．R×10k档7．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（A ）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t＋m p cosΩt）C．u FM(t)=U C（1＋m p cosΩt）cosωC t D．u FM(t)=kUΩU C cosωC tcosΩt 8．MC1596集成模拟乘法器不可以用作（C ）A．振幅调制B．调幅波的解调C．频率调制D．混频9．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（ A ）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰10．混频电路又称变频电路，在变频过程中以下正确叙述是（C）A．信号的频谱结构发生变化B．信号的调制类型发生变化C．信号的载频发生变化11．二极管峰值包络检波器，原电路正常工作。

高频电子线路一、填空题（每空1分，共13分）1．反馈式振荡器的振荡平衡条件是∑Ф=2nп和U f=U i。

三点式振荡器判别法则是X be和X ce电抗性质相同,X cb和它们电抗性质相反。

2．在大信号检波中，产生对角线失真原因是R L C L选得太大，放电太慢，跟不上输入信号包络线的变化。

产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。

3．模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和混频等频谱搬移电路中。

4．混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和场效应管混频器等。

5．直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

二选择题1．石英晶体谐振于fp时，相当于LC回路的（b）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（c）A．临界B．欠压C．过压3．判断下图是哪一类振荡器（c）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是1V，则所测正弦波的有效值（D）A．4.6V B．2.3V C．3.25V D．1.63V6．石英晶体振荡器的主要优点是（C）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．调幅收音机中频信号频率为（A）A．465kHz B．10.7MHz C．38MHz D．不能确定9．一同步检波器，输入信号为u S =U S cosωC tcosΩt，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（ B ）A．振幅失真B．频率失真C．相位失真10．自动频率控制简称（B）A．AGC B．AFC C．APC11．锁相环路电路的作用是（B）A．维持工作频率稳定B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器（D）A．示波器B．频率计C．高频信号发生器D．扫频仪13．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调频波的表达式为（B）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t－m f cosΩt）C．u FM(t)=U C（1＋m f sinΩt）cosωC t D．u FM(t)=kUΩU C cosωC tsinΩt14．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（D）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）15．下图所示框图能实现何种功能？（ A ）其中u s(t)= U s cosωs t， u L(t)= U L cosΩtA．调幅B．检波C．混频D．鉴频三、简答题（每小题5分，共10分）1．为什么发射台要将信息调制到高频载波上再发送？答：1）信号不调制进行发射天线太长，无法架设。

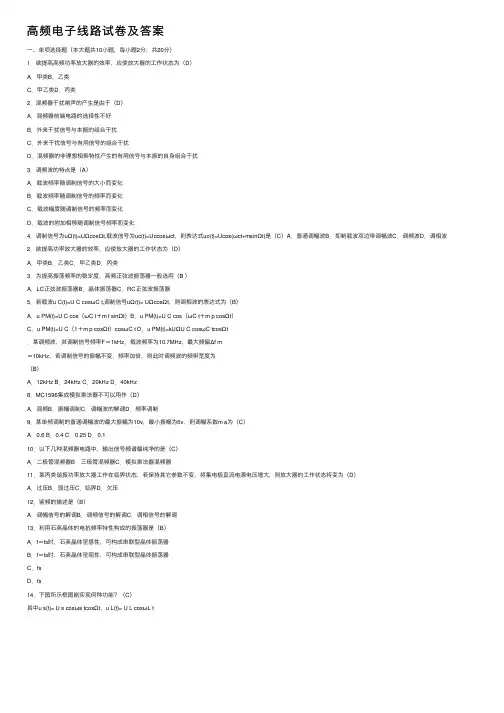

⾼频电⼦线路试卷及答案⼀、单项选择题（本⼤题共10⼩题，每⼩题2分，共20分）1．欲提⾼⾼频功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类2．混频器⼲扰哨声的产⽣是由于（D）A．混频器前端电路的选择性不好B．外来⼲扰信号与本振的组合⼲扰C．外来⼲扰信号与有⽤信号的组合⼲扰D．混频器的⾮理想相乘特性产⽣的有⽤信号与本振的⾃⾝组合⼲扰3．调频波的特点是（A）A．载波频率随调制信号的⼤⼩⽽变化B．载波频率随调制信号的频率⽽变化C．载波幅度随调制信号的频率⽽变化D．载波的附加相移随调制信号频率⽽变化4．调制信号为uΩ(t)=UΩcosΩt,载波信号为uc(t)=Uccosωct，则表达式uo(t)=Ucos(ωct+msinΩt)是（C）A．普通调幅波B．抑制载波双边带调幅波C．调频波D．调相波2．欲提⾼功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类3．为提⾼振荡频率的稳定度，⾼频正弦波振荡器⼀般选⽤（B ）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器5．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最⼤频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以⽤作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最⼤振幅为10v，最⼩振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下⼏种混频器电路中，输出信号频谱最纯净的是（C）A．⼆极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放⼤器⼯作在临界状态，若保持其它参数不变，将集电极直流电源电压增⼤，则放⼤器的⼯作状态将变为（D）A．过压B．弱过压C．临界D．⽋压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利⽤⽯英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，⽯英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，⽯英晶体呈阻性，可构成串联型晶体振荡器C．fsD．fs14．下图所⽰框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt，u L(t)= U L cosωL tA ．振幅调制B ．调幅波的解调C ．混频D ．鉴频15．⼆极管峰值包络检波器，原电路正常⼯作。

2008－2009学年第一学期《高频电子线路》期末考试卷（A 卷）姓名授课班号202601/2/3年级专业2006级通信,电信,电科学号题号一二三四总分审核评阅人得分）1分。

选择（共15分，每空格一、单项姚澄）。

Q越大，通频带越（），选择性越（1. 谐振回路的品质因数 D 差 B 窄 C 好A 宽）2. 晶体管在工作高频时，其放大能力与低频工作时相比，放大能力（ C 不变增大 B 减小A）3. 常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（O0O0 Oθ< 90θ= 90 D = 180B 90 < θ< 180 C A θ）（ 4、电容三点式与电感三点式振荡器相比，其主要优点是输出波形好A 电路简单且易起振 B工作频率比较低C 改变频率不影响反馈系数 D）元件。

）频率附近，此时晶体等效为（ 5.并联型晶体振荡器中，晶体工作在（电容C 电感D A 并联谐振 B 串联谐振同步检波但所用的滤波器有所不同，、同步检波器和变频器都是由非线性器件和滤波器组成，6 ）），变频器所用的为（器所用的为（带通滤波器高通滤波器 C A 低通滤波器 B，那么，窄带调频时，调频电路中带通滤波器的～3000Hz7、若调制信号的频率是从 300Hz ）通频带宽度至少应为（A 3000HzB 5400HzC 600HzD 6000Hz36??t?10210?t)sin22u(t)?(1?sin这是一个（）， 8、某已调波的数学表达式为波 D SSB 波A AM 波 B FM 波 C DSB3ua?i?au9、设非线性元件的伏安特性为）产生调幅作用。

，它（31不确定能 B 不能 C A、比例鉴频器中，当输入信号幅度突然增加时，输出信号幅度（10 ）。

B 随之减小 C 保持不变A 随之增加，若有干 =ff，输入信号频率，输出中频频率f，三者满足f +f、设混频器的本振频率11f ICLLIC，则可能产生的干扰称为（） +f扰信号 fn= f IL镜像干扰 C A 交调干扰 B 互调干扰中频干扰 D页）7 页（共1 第河海大学常州校区考试试卷．12、要避免惰性失真，应（） A 加大输入信号的调制度 B 加大调制频率RC 放电时间常数 D C 提高检波效率和滤波效果减小检波器的评阅人得分二、填空（共13分，每空格1分）高远1、LC 谐振回路有（）和（）两种谐振方式。

高频线路期末考试题及答案# 高频线路期末考试题及答案一、选择题（每题2分，共20分）1. 高频电路中，谐振频率的计算公式是：A. \( f = \frac{1}{2\pi\sqrt{LC}} \)B. \( f = \frac{1}{2\pi\sqrt{L/C}} \)C. \( f = \frac{1}{2\pi\sqrt{C/L}} \)D. \( f = \frac{1}{2\pi\sqrt{LC}} \)答案：B2. 下列哪个元件不是高频电路中常用的元件？A. 电容器B. 电感器C. 电阻器D. 变压器答案：C3. 高频电路中，信号的传输方式可以是：A. 串联传输B. 并联传输C. 波导传输D. 所有选项答案：D4. 高频电路中，阻抗匹配的目的是：A. 减小信号损耗B. 提高信号频率C. 增加电路复杂度D. 增加电路成本答案：A5. 高频放大器中，通常采用的放大方式是：A. 线性放大B. 非线性放大C. 脉冲放大D. 调制放大答案：A...（此处省略其他选择题，共10题）二、填空题（每空1分，共10分）1. 高频电路中，谐振条件是电路的总电阻等于________。

2. 阻抗匹配通常采用_________或_________等方法。

3. 高频电路中，信号的传输损耗主要取决于_________。

4. 高频电路设计中，通常需要考虑_________、_________和_________等因素。

5. 高频放大器的设计原则包括_________、_________和_________等。

三、简答题（每题10分，共20分）1. 简述高频电路中谐振现象的特点。

答案：在高频电路中，谐振现象指的是电路的电感和电容在某一特定频率下，其阻抗相互抵消，电路呈现纯电阻性。

此时，电路的输入阻抗最小，能量传输效率最高，信号放大效果最佳。

2. 解释什么是阻抗匹配，并说明其在高频电路中的重要性。

答案：阻抗匹配是指在电路中，通过调整元件参数使得信号源和负载之间的阻抗相等，从而减少信号在传输过程中的反射和损耗。

一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3．试用自激振荡的相位条件判别下图能产生自激振荡的电路（D）A B C D4．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（ A ）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t＋m p cosΩt）C．u FM(t)=U C（1＋m p cosΩt）cosωC t D．u FM(t)=kUΩU C cosωC tcosΩt5．某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为（ A ）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰5．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同7．属于频谱的线性搬移过程的有（A）A．振幅调制B．频率调制C．相位调制D．角度解调8．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（C）A．1/3 B．1/2 C．2 D．49．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．利用石英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器11．惰性失真和负峰切割失真是下列哪种检波器特有的失真（B）A．小信号平方律检波器B．大信号包络检波器C．同步检波器12．在波形上它的包络与调制信号形状完全相同的是（ A ）A．AM B．DSB C．SSB D．VSB13．锁相环路的组成不包括以下哪个部分（D）A．鉴相器B．环路滤波器C．压控振荡器D．鉴频器14．丙类高频功率放大器的通角 （ D ）A ．θ＝180°B ．90°＜θ＜180°C ．θ＝90°D ．θ＜90°15．关于间接调频方法的描述，正确的是 （ B ）A ．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B ．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C ．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D ．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频二、填空题（每小题2分，共14分）1．为了有效地实现基极调幅，调制器必须工作在 欠压 状态，为了有效地实现集电极调幅，调制器必须工作在 过压 状态。

高频电子线路期末试卷本期末试卷共10道题，满分100分。

请注意：所有答案均为精确值，保留3位小数。

1.一台发射天线向四个方向做辐射，其发射功率为10W，与天线距离为5m的点的电磁场强度为多少？2.投射在金属板上的电磁波，其垂直入射时反射系数为0.2，则反射波与入射波之间的相位差是多少度？3.一个微带线的长度为10cm，介电常数为4.5，其宽度和厚度分别为2mm和1mm，当上面有一个频率为2GHz的微波信号时，求其传输线的特性阻抗？4.测量一台射频功率放大器在1GHz下的峰值功率输出是70W，平均功率为35W，请计算该放大器的PEP值？5.一只蝗虫的头部长度仅有2mm，当从其头部位置用900MHz频率进行辐射时，复数形式下其阻抗为多少Ω？6.一台射频发射机在输出端的电压为50V，如果将其输出功率提高2倍，输出端的电压和电流将分别变为多少？7.一个小型的微波电路里有一个起源信号源，输出频率为6GHz、输出功率为10μW。

此时，设其输入和输出端口之间的2dB损耗，求其输出的功率是多少dBm？8.设一只蝉的头部长度为3mm，当从其头部位置用3GHz频率进行辐射时，复数形式下其阻抗为多少Ω？9.一个晶体管的S参数测量结果如下，其中S11和S22的dB值分别为-20dB和-10dB，S12和S21的dB值均为-1dB，请推导出该晶体管的增益大小。

10.一个微波传输线要传输3GHz的信号，其额定特性阻抗为50Ω，当其长度为2m时，请计算其1/4波长的长度是多少？答案如下：1.0.113V/m2.144度3.47.367Ω4.140W5.4.459-j85.256Ω6.70.71V，2.828A7.-33dBm8.25.5-j288.85Ω9.13.27倍10.15cm以上为本次高频电子线路期末试卷及答案，同学们可以积极参考练习。

1《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的放射极至集电极之间的阻抗Z ce性质应为容性，放射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．依据干扰产生的缘由，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调信任号，它们的ω（t）和φ（t）都同时受到调变，其区分仅在于按调制信号规律线性变更的物理量不同，这个物理量在调信任号中是∆ϕ（t），在调频信号中是∆ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

三、简答题（每小题7分，共14分）1．小信号谐振放大器与谐振功率放大器的主要区分是什么？答：1）小信号谐振放大器的作用是选频和放大，它必需工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。

2）两种放大器的分析方法不同：前者输入信号小采纳线性高频等效电路分析法，而后者输入信号大采纳折线分析法。

2．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出须要的成分？答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流重量、基波重量、谐波、和频、差频重量，通过LC并联谐振回路这一带通滤波器取出差频重量，完成混频。

四、某收音机中的本机振荡电路如图所示。

1．在振荡线圈的初、次级标出同名端，以满意相位起振条件；2．试计算当L13＝100μH，C4＝10pF时，在可变电容C5的变更范围内，电路的振荡频率可调范围。

（10分）解：1. 1端和4端为同名端2． 解得：C ∑＝20.5~139pF f o ＝1.35~3.5MHz五、已知：调幅波表达式为u AM （t ）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v)求：1、调幅波中包含的频率重量与各重量的振幅值。
