利用多个DSP来设计6声道杜比数字编码
陈汝全
【期刊名称】《实用电子文摘》
【年(卷),期】1998(000)004
【摘要】今天的高档音频系统正在增加其复杂性,以促使DSP(数字信号处理器)基本系统向杜比数字发展。
这里介绍的用多DSP(一个主DSP,两个或三个从DSP)设计的杜比数字(杜比AC-3)系统不仅适合于今天6声道,而且也考虑了未来8声道的发展;系统的价格和性能都比以前的好;系统看起来硬件较复杂,但用户主要是把精力集中在应用上,而不是了解DSP的处理过程。
因此,无论对国内用户和杜比数字处理器板开发者都有参考价值。
【总页数】4页(P46-49)
【作者】陈汝全
【作者单位】无
【正文语种】中文
【中图分类】TN912.27
【相关文献】
1.利用杜比E技术制作多声道电视节目实践 [J], 张勇华;黄学超
2.利用Flash实现DSP对多个程序有选择的加载 [J], 陈朝阳;薛峥;郭胜江
3.Cirrus Logic推出采用杜比音量技术的多声道环绕声音频DSP [J],
4.采用杜比音量技术的多声道环绕声音频DSP [J],
5.双声道是立体声吗?——谈杜比定向逻辑与DSP [J], 周伟都;合玄氏
因版权原因，仅展示原文概要，查看原文内容请购买。
一种高性能多DSP处理模块的设计及实现
袁浩;刘云;秦友联
【期刊名称】《测控技术》
【年(卷),期】2004(023)0z1
【摘要】对常见的多DSP并行处理系统的结构进行了研究和分析,并在此基础上根据非均匀存储器访问模型提出一种新的设计方法.这些研究都已应用到作者开发的多DSP并行处理系统当中,收到了满意的效果.
【总页数】3页(P296-297,301)
【作者】袁浩;刘云;秦友联
【作者单位】中国船舶重工集团公司,第七○九研究所,湖北,武汉,430074;中国船舶重工集团公司,第七○九研究所,湖北,武汉,430074;中国船舶重工集团公司,第七○九研究所,湖北,武汉,430074
【正文语种】中文
【中图分类】TP336
【相关文献】
1.一种高性能通用处理模块的设计与实现 [J], 邓豹;刘冲
2.基于CPCI总线的多DSP处理模块的设计及实现 [J], 张敬安;王若醒;吴述超;吴俊伟;张望
3.一种基于高性能计算的多DSP处理器阵列设计 [J], 李才发;侯森
4.基于VPX总线多DSP架构的高性能通用信号处理模块设计 [J], 张倩;张飚;高广
坦;
5.模块化多DSP实时图像处理系统的设计与实现 [J], 张彪;王岳环
因版权原因，仅展示原文概要，查看原文内容请购买。
一种FPGA芯片中DSP模块的内建自测试方法孙洁朋;魏建民;闫华;丛红艳【摘要】提出了一种针对Xilinx Virtex-4/5系列FPGA芯片中嵌入式数字信号处理器(DSP)的内置自检测试(BIST)和故障诊断方法.该方法可以对DSP电路中乘法器和加法器进行有效的测试,缩短测试时间,减少工作量.同时通过更改DSP的配置信息来实现全芯片DSP的功能测试,提高了DSP模块的测试故障覆盖率.【期刊名称】《电子与封装》【年(卷),期】2017(017)010【总页数】4页(P9-12)【关键词】内置自检测;乘法器测试;加法器测试;DSP;FPGA;Virtex-4【作者】孙洁朋;魏建民;闫华;丛红艳【作者单位】中国电子科技集团公司第五十八研究所,江苏无锡214072;中国电子科技集团公司第五十八研究所,江苏无锡214072;中国电子科技集团公司第五十八研究所,江苏无锡214072;中国电子科技集团公司第五十八研究所,江苏无锡214072【正文语种】中文【中图分类】TN407目前为止已经开发了用于现场可编程门阵列（FPGA）中一些可配置逻辑块（CLB）、存储模块（BRAM）、时钟模块（CMT）等资源的测试及故障率诊断方法，但是，对于嵌入式数字信号处理器（DSP）内核的测试，除了基本的性能和功能测试，对于故障覆盖率方面的测试所做的工作还很少。
Virtex-4和Virtex-5芯片中都嵌入了DSP内核、DSP主要乘法器、加法器和一些逻辑单元，用于执行复杂的数字信号处理运算。
由于电路的复杂性，想要使故障覆盖率达到99%比较困难，尤其是乘数器和加法器的测试，因此我们的目标是开发一个Xilinx FPGA系列芯片中DSP内核的BIST方法，用于DSP的故障诊断。
这也是本文重点研究的内容。
在本文中，我们以Virtex-4系列FPGA芯片为例，提出了一种用于DSP的BIST方法，提高DSP模块的测试故障覆盖率。
Virtex-4 FPGA的基本架构如图1所示。

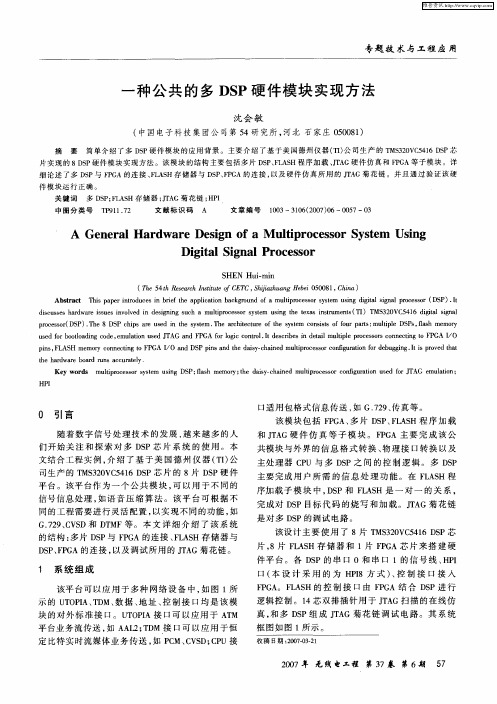

一种公共的多DSP 硬件模块实现方法沈会敏(中国电子科技集团公司第54研究所,河北石家庄050081)摘 要 简单介绍了多DSP 硬件模块的应用背景。
主要介绍了基于美国德州仪器(TI)公司生产的TMS320VC5416DSP 芯片实现的8DSP 硬件模块实现方法。
该模块的结构主要包括多片DSP 、FLASH 程序加载、J TAG 硬件仿真和FPGA 等子模块。
详细论述了多DSP 与FPGA 的连接、FLASH 存储器与DSP 、FPGA 的连接,以及硬件仿真所用的JTAG 菊花链。
并且通过验证该硬件模块运行正确。
关键词 多DSP;FLAS H 存储器;J TAG 菊花链;HPI中图分类号 TP911.72 文献标识码 A 文章编号 1003-3106(2007)06-0057-03A General Hardware Design of a Multiprocessor System UsingDigital Signal ProcessorSHE N Hu-i min(T he 54th Research Institute of CETC,Shijia zhuan g Hebei 050081,China)Abstract This paper introd uces i n brief the application back ground of a multiprocessor system using digital signal processor (DSP).It discusses hardware issues involved i n designing such a multiprocessor system using the texas i ns tru ments(TI)TMS320VC5416digital si gnal processor(DSP).The 8DSP chips are used in the system.The archi tecture of the sys tem consists of four parts:multiple DSPs,flash memory used for bootloading code,emulation used J TAG and FPGA for logic control.It describes in detail multiple processors connecting to FPGA I/O pins,FLAS H memory connecting to FPGA I/O and DSP pins and the daisy -chained mul tiprocessor configuration for debugging.It is proved that the hardware board runs accurately.Key words multiprocessor system using DSP;flash memory;the daisy -chained multiprocessor configuration used for J TAG emulation;HPI收稿日期:2007-03-210 引言随着数字信号处理技术的发展,越来越多的人们开始关注和探索对多DSP 芯片系统的使用。
本文结合工程实例,介绍了基于美国德州仪器(TI)公司生产的TMS320VC5416DSP 芯片的8片DSP 硬件平台。
该平台作为一个公共模块,可以用于不同的信号信息处理,如语音压缩算法。
该平台可根据不同的工程需要进行灵活配置,以实现不同的功能,如G 729、CVSD 和DTMF 等。
本文详细介绍了该系统的结构:多片DSP 与FPGA 的连接、FLASH 存储器与DSP 、FPGA 的连接,以及调试所用的JTAG 菊花链。
1 系统组成该平台可以应用于多种网络设备中,如图1所示的UTOPIA 、TDM 、数据、地址、控制接口均是该模块的对外标准接口。
UTOPI A 接口可以应用于ATM 平台业务流传送,如AAL2;TDM 接口可以应用于恒定比特实时流媒体业务传送,如PC M 、CVSD;C PU 接口适用包格式信息传送,如G.729、传真等。
该模块包括FPGA 、多片DSP 、FLASH 程序加载和JTAG 硬件仿真等子模块。
FPGA 主要完成该公共模块与外界的信息格式转换、物理接口转换以及主处理器CPU 与多DSP 之间的控制逻辑。
多DSP 主要完成用户所需的信息处理功能。
在FLASH 程序加载子模块中,DSP 和FLASH 是一对一的关系,完成对DSP 目标代码的烧写和加载。
JTAG 菊花链是对多DSP 的调试电路。
该设计主要使用了8片TMS320VC5416DSP 芯片,8片FLASH 存储器和1片FPGA 芯片来搭建硬件平台。
各DSP 的串口0和串口1的信号线、HPI 口(本设计采用的为HPI8方式)、控制接口接入FPGA 。
FLASH 的控制接口由FPGA 结合DSP 进行逻辑控制。
14芯双排插针用于JTAG 扫描的在线仿真,和多DSP 组成JTAG 菊花链调试电路。
其系统框图如图1所示。
专题技术与工程应用2007年无线电工程第37卷第6期57图1 多DSP硬件平台系统框图2 具体介绍2 1 多DSP与FPGA的连接本设计使用TMS320VC5416的多通道缓冲串口McBSP来完成语音编解码。
如采用某种语音压缩算法时,其中每个DSP完成5个时隙的话音编码,6片DSP协同完成30路的语音编码,另2片用于完成其他数字信号处理功能。
McBSP的连接方式为每个DSP的串口0和串口1的B FSRx、BFSXx、BCLKRx、BCLKXx、BDRx、BDXx(x表示数字0或1)与FPGA的I/O引脚相连,串口0用于PC M话音的发送和接收,串口1用于压缩语音的发送和接收,由FPGA完成系统所需的逻辑关系,从而实现数据与外界数据的互通。
DSP的主机端接口HPI与FPGA相连接,用来完成DSP与外界主处理器的通信。
在该设计中,采用的是HPI8方式。
因为HPI数据总线HD0~HD7在/HCS管脚处于高电平时,处于高阻抗状态。
因此,多个DSP的HPI数据总线可以连在一起,既不影响工作性能,又能节省FPGA的I/O资源。
在本设计中,采用的是2片DSP的HPI数据总线连在一起,再与FPGA的I/O管脚相连接。
/HC S作为HPI的选择输入信号,每个DSP的/HCS管脚必须单独与FPGA相连接。
对于HC NTL0、HCNTL1管脚,作为输入管脚,控制主处理器对3个HPI寄存器的其中之一的访问,多DSP也可共用,本设计中,也是2片DSP共用,其他管脚需要单独连接。
/HDS1、/HDS2数据选通信号在主处理器访问期间,控制数据的传输。
因为/HDS1、/HDS2在DSP 内部是异或非关系。
图2 DSP的HPI与FPGA的连接因此,只把其中1个管脚接入FPGA,另1个直接接高电平即可对HPI进行数据的选通控制。
在本应用系统中,主处理器的数据线和地址线是分开的,所以使/HAS接高电平,对其功能禁止。
HPIE NA接高电平,使能HPI功能。
HPI16接低电平,使用的是HPI8模式。
连接示意图如图2所示,/HDS2、/HAS、HPIE NA接VC C时的上拉电阻阻值为10k ,HPI16接地时的下拉电阻为10k 。
2 2 FLASH存储器与DSP、F PGA的连接采用微处理器模式(MP=1)且OVLY=1时, DSP第0页程序空间中可见的FLASH的地址范围为0x8000~0xFFFF。
因为FLASH的起始地址0x0000和DSP的起始地址0x0000重合,那么FLASH中只有对应于DSP外部空间的那部分地址(0x8000~ 0xFFFF),才是DSP可见的。
本设计中,程序目标代码在32kW存储区之内,因此对应地址范围为0x8000~0xFFFF。
所使用的FLASH存储器为Intel公司的C3系列。
DSP的数据线与FLASH存储器的数据线对应相连,二者的地址线也对应相连。
DSP的/PS、/DS、R/W、A15引脚引入FPGA。
FLASH存储器的/OE、/CE、/WE引入FPGA,其/RP、/WP接高电平。
FLASH存储器中的控制接口为/OE、/C E、/WE、/RP、/W P引脚。
当通过仿真器烧写程序时,/DS、R/W、A15控制FLASH存储器的/CE、/W E、/OE引脚。
使FLASH存储器的/CE、/WE引脚有效。
当通过MP方式,从FLASH存储器引导程序时,/PS、R/W、A15控制FLASH存储器的/CE、/OE、/W E引脚,使FLASH存储器的/C E、/OE引脚有效。
2 3 JTAG菊花链的设计为了调试方便和节省印制板空间,采用了菊花链的方式连接。
该方式符合IEEE1149.1标准。
仿专题技术与工程应用582007Radio Engineering Vo1 37No 6真信号通过了驱动电路,用于隔离多DSP 与仿真器之间的信号,或者用来向目标系统提供足够的信号驱动。
TMS 、TDI 、TDO 、TC K 信号占用驱动器74LVT16244的4路驱动电路,以更好地控制时间抖动。
用于TMS 、TDI 、TC K 的驱动器输入端的上拉电阻阻值为10k ,其作用为当不使用仿真器时,TMS 、TDI 、TCK 信号保持在高电平。
EMU0、E MU1信号可接或不接驱动,在本设计中接入了驱动器74LVT16244,占用其2路驱动电路。
需要注意的是,EMU0、E MU1信号的上拉电阻。
在多DSP 应用中,必须保证EMU0、EMU1信号从逻辑低电平转变到逻辑高电平的时间应小于10 s 。
本设计选用的为27k 的电阻。
3 结束语目前,该设计已经得到验证。
各DSP 的串口0和串口1能有效保证串行数据的正确发送和接收,其HPI 口能被主处理器正确读写。
目标程序能够正确烧写到FLASH 存储器中,并且当DSP 上电复位时,目标程序能够正确地从FLASH 存储器加载到DSP 。
基于JTAG 菊花链的8片DSP 硬件在线仿真,运行正确。
参考文献[1]徐菲,刘同怀,黄鲁.基于FLASH 的TMS320VC5416DSP系统自举实现[J].计算机工程与科学,2006,28(4):68-70.[2]任骊平,陈王骞.多DSP 系统互连方案分析[J].电子技术应用,2002,28(4):50-52.[3]罗枫.一种数字信号处理方案的设计[J].无线电通信技术,2002,28(3):9-10.作者简介沈会敏 女,(1977-),中国电子科技集团公司第54研究所助理工程师。
