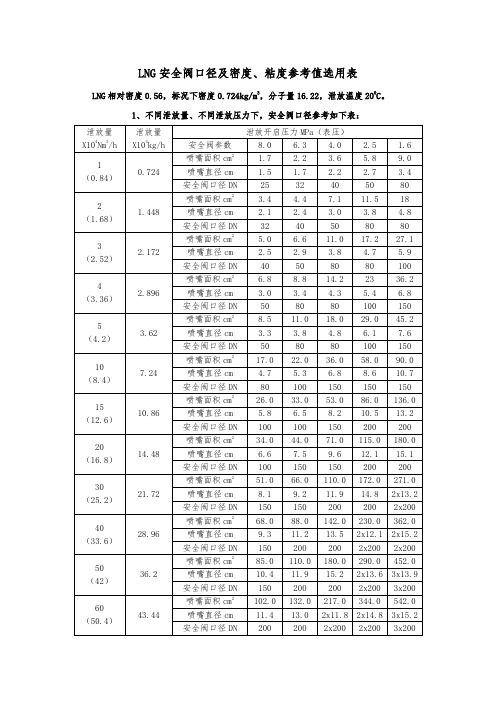

安全阀口径计算

安全阀的设计及选型安全阀的设计与选型是保障工业设备安全运行的关键环节之一、合理的设计和选型可以确保设备在超过其设计压力范围时能及时排除过压，保护设备不受损坏，同时也能保护工作人员和环境的安全。

以下将从设计和选型两个方面进行详细介绍。

1.安全阀的设计：-确定安全阀的使用场合，包括介质类型、压力范围、温度范围等参数。

-计算设备或管道的最大工作压力，一般根据设备承受的最大压力和安全系数来确定。

-确定设备或管道的最大可能承受的流量，一般是通过流量计算或基于瞬态压力条件下的流量来确定。

-根据设备或管道的压力和流量参数，计算出安全阀的排气口直径，另外要考虑阀门结构和材料的选择。

-验证安全阀的设计参数是否满足要求，如设置压力范围、流量范围、工作温度范围等。

2.安全阀的选型：安全阀的选型一般包括以下几个步骤：-根据设计需求选择适合的安全阀类型，常见的类型包括弹簧式安全阀、面板式安全阀、溢流安全阀、隔离安全阀等。

-根据工作介质的特性选择合适的材料，如耐腐蚀、耐高温等材料。

-根据设备或系统的最大压力确定安全阀的额定压力，一般选择稍高于工作压力的安全阀。

-根据设计的流量需求选择合适的安全阀口径，一般根据安全阀的流量特性曲线来确定。

-考虑现场条件和要求，如安全阀的安装位置、接口类型、防护措施等。

-考虑安全阀的性能指标，如封闭度、灵敏度、排气压力损失等。

安全阀设计与选型需要根据具体的工程要求和实际场景进行综合考虑，确保设备的安全和可靠运行。

同时，还需要遵守国家和行业安全标准和规范，以确保安全阀的设计和选型符合规定并通过安全认证。

最后，在安装和使用安全阀时，还需要进行定期检查和维护，以确保安全阀的性能和可靠性。

Issued :
Date:
2500kg/h 1.32418Kg/kmol 152℃T d 425.2K 501963.5mm20.5MPa（表）Or 500.0KPa（表）9817.5N Or 9.817K N 0.500MPa
1 基础数据
质量泄放质量Ws
气体绝热指数k
Ver-1
安全阀出口反力计算 Safety Valve Relief Force Calculation
(Based on HGT20570.2-95)
Task Description：
泄放管泄放至大气的出口管处静压P 2
泄放反力f 2.2 液相物料的泄放反力
2 安全阀出口反力计算
2.1 气相物料泄放至大气
出口反力示意图
1 物料流经安全阀后经一段水平管、一 个
90°长半径弯头、一段垂直立管排入大气；
2 本公式限定条件：可压缩流体(气体或蒸
汽)临界稳态流动。

查表
泄放管出口截面积A 0
泄放管出口口径DN
气体摩尔质量M
安全阀泄放压力P d 安全阀泄放气体温度t d
()
6021.02*10**10**1s kT f W A P k M -=++。

api526标准安全阀规格尺寸API 526标准安全阀规格尺寸API 526标准是美国石油学会（American Petroleum Institute）制定的安全阀规格标准，用于石油、石化、天然气等工业领域的安全阀设计和选型。

该标准规定了安全阀的尺寸、材料、工作原理等方面的要求，以确保安全阀在工业生产中的可靠性和安全性。

一、标准简介API 526标准是美国石油学会于1975年制定的，其最新版本为第七版，发布于2018年。

该标准适用于温度范围在-196℃至+538℃之间的液体、气体和蒸汽介质，涵盖了各种工业设备和工艺中的安全阀应用。

二、规格尺寸API 526标准规定了安全阀的各项规格尺寸，包括口径、连接方式、材料、开启压力和流量等参数。

1. 口径尺寸API 526标准规定了安全阀的口径范围，从1/2英寸到8英寸不等。

不同口径的安全阀适用于不同流量和压力条件下的介质排放。

2. 连接方式根据API 526标准，安全阀可以采用螺纹连接、法兰连接或焊接连接等方式。

螺纹连接适用于小口径的安全阀，法兰连接适用于中大口径的安全阀，而焊接连接则适用于高压高温条件下的安全阀。

3. 材料选择API 526标准规定了安全阀使用的材料要求，包括阀体、阀盖、阀芯和弹簧等部件的材料。

一般情况下，安全阀的主要材料为碳钢、不锈钢和合金钢等。

4. 开启压力API 526标准规定了安全阀的开启压力范围，从2.1 psi到6000 psi不等。

开启压力是指安全阀开始排放介质的压力值，根据工艺要求和设备特点选择合适的开启压力范围。

5. 流量系数API 526标准规定了安全阀的流量系数，即Cv值。

Cv值是指在标准条件下，通过安全阀单位时间内排放介质的流量。

根据实际需要，选择合适的Cv值可以确保安全阀正常工作。

三、应用范围API 526标准适用于各种工业设备和工艺中的安全阀应用，包括石油、石化、天然气、化工、制药、食品加工等行业。

安全阀作为一种重要的保护装置，能够在系统超压时自动排放介质，保护设备和人员的安全。

安全阀及其型号编制方法说明一、安全阀的作用及原理安全阀是一种保护设备，它是在压力超过设定值时自动打开，释放部分压力以保护设备和人员的安全。

安全阀通常用于蒸汽锅炉、压力容器、压缩机、气体管道等各类设备中。

安全阀的主要原理是通过调节阀弹簧力和介质压力之间的平衡来控制阀门的开度。

当介质压力超过设定的规定值时，调节阀自动打开，释放压力，当压力降低到设定的规定值以下时，调节阀自动关闭，起到保护设备和人员的作用。

二、安全阀的型号编制方法在编制安全阀的型号时，通常需要考虑以下几个参数：1.阀门口径（DN）：阀门所连接的管道的内径。

2.设定压力（PS）：阀门开启的压力。

3.排放流量（Q）：阀门全开状态下排放的流体流量。

4.材料和工作温度范围：阀门使用的材料和能够承受的最高工作温度。

5.进口压力（P1）和出口压力（P2）：阀门所连接的管道的进口压力和出口压力。

根据这些参数，可以将安全阀的型号编制分为以下几个步骤：步骤一：确定阀门口径（DN）根据所连接管道的内径确定阀门口径。

一般阀门的口径会有一定的选择范围，根据实际需要选择合适的口径。

步骤二：确定设定压力（PS）根据设备或管道的工作压力要求、设备的额定工作压力和安全系数等，确定设定压力。

设定压力应根据实际需要选择一个适当的设定值。

步骤三：确定排放流量（Q）根据具体的工艺要求和设备的排放流量要求，确定阀门全开状态下所需的排放流量。

步骤四：确定材料和工作温度范围根据阀门使用的介质和工作温度要求，选择适合的材料和工作温度范围。

步骤五：确定进口压力（P1）和出口压力（P2）根据所连接管道的进口压力和出口压力，确定进口压力和出口压力。

综合以上几个参数，编制出完整的安全阀型号。

例如，一个安全阀的型号可以为：DN25、PS1.0MPa、Q300㎥/h、钢材、-40℃~300℃。

总之，安全阀的型号编制需要根据具体的工艺要求和设备参数进行选择，以确保阀门的安全和可靠运行。

编制正确的型号对于设备的运行和维护具有重要意义。

安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门,即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道.安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。

当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放,以防止压力继续升高，当压力降低到另一规定值时，自动关闭。

1 安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。

该系统指全气相、全液相或气相连通。

2、容器的压力物料来源处没有安全阀的场合.3、设计压力小于压力来源处的压力的容器及管道。

4、容积式泵和压缩机的出口管道.5、由于不凝气的累积产生超压的容器.6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。

7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。

8、液体因两端阀门关闭而产生热膨胀的部位。

9、凝气透平机的蒸汽出口管道。

10、某些情况下，由于泵出口止回阀的泄漏,则在泵的入口管道上设置安全阀。

1.2 《石油化工企业设计防火规范》的规定，在不正常条件下,可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。

2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外)。

3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。

安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。

4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时,上述机泵的出口管道需设安全阀。

以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。

5、可燃气体或液体受热膨胀,可能超出设计压力的设备。

安全阀基础知识安全阀是⼀种安全保护⽤阀，是⼀种⾃动泄压阀门，它的启闭件受外⼒作⽤下处于常闭状态，当设备或管道内的介质压⼒升⾼，超过规定安全值时⾃动开启，通过向系统外排出⼀额定数量的流体，以防⽌管道或设备内介质压⼒超过规定的安全值，当压⼒恢复正常后，阀门再⾏关闭并阻⽌介质继续流出。

安全阀分类：（⼀）按安全阀阀瓣开启⾼度分　1：微启式安全阀（微启式开启⾏程⾼度为：≤0.05d0(最⼩排放喉部⼝径)　2：全启式安全阀（全启式安全阀开启⾼度为≤0.25d0（最⼩排放喉部⼝径）（⼆）按安全阀结构形式来分1：垂锤式2：杠杆式3：弹簧式（利⽤压缩弹簧的⼒来平衡阀瓣的压⼒，并使其密封的安全阀，输⽓站场常⽤）4：先导式（脉冲式）它把主阀和辅阀设计在⼀起，通过辅阀的脉冲作⽤带动主阀动作。

这种结构通常⽤于⼤⼝径、⼤排量及⾼压系统。

它把主阀和辅阀设计在⼀起，通过辅阀的脉冲作⽤。

（三）按阀体构造来分1：封闭式安全阀（封闭式安全阀即排除的介质不外泄，全部沿着出⼝排泄到指定地点，⼀般⽤在有毒和腐蚀性介质中。

）2：不封闭式安全阀（对于空⽓和蒸汽⽤安全阀，多采⽤不封闭式安阀。

）（四）按使⽤介质分1：蒸汽⽤安全阀（通常以A48Y型为代表）2：空⽓及其他⽓体⽤安全阀（通常以A42Y型为代表）3：液体⽤安全阀（通常以A41H型为代表）（五）按公称压⼒分1：低压安全阀：公称压⼒PN≤1.6Mpa的安全阀2：中压安全阀：公称压⼒PN2.5－6.4Mpa的安全阀3：⾼压安全阀：公称压⼒PN10.0－80.0Mpa的安全阀4：超⾼压安全阀：公称压⼒PN〉100Mpa的安全阀（六）按适⽤温度分1：超低温安全阀：t≤－100℃的安全阀2：低温安全阀：－100℃<－40℃的安全阀。

3：常温安全阀：－40℃<t≤120℃的安全阀4：中温安全阀：120℃<t≤450℃的安全阀5：⾼温安全阀：t>450℃的安全阀（七）按连接⽅式分1：法兰接连安全阀。

常用安全阀型号及适用介质对照表
安全阀型号很多，种类也很多，根据结构来分有弹簧式安全阀、杠杆式安全阀、先导式安全阀(脉冲安全阀)；
有A21H安全阀、A28X安全阀、A41H安全阀、A48Y安全阀等。

一般新手在选用安全阀的时候，不知道什么介质应该选用什么样的安全阀型号的产品。

为了方便大家选用适宜的安全阀，上海五岳在这里介绍一下常用安全阀型号及相关的技术数据。

对于许多特殊形式的安全阀，这里就不再详述。

全阀
带散热器弹簧
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。

微启式安全阀的开启行程高度为：≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0（最小排放喉部口径）。

在水管道上，应采用微启式安全阀；在蒸汽管道上，可根据所需排放量的大小，采用全启式安全阀或微启式安全阀。

阀)；根据型号来分方便大家选用适宜的安全阀，上海
≤0.05d0(最小排放喉部口
安全阀；在蒸汽管道上，可根据所。

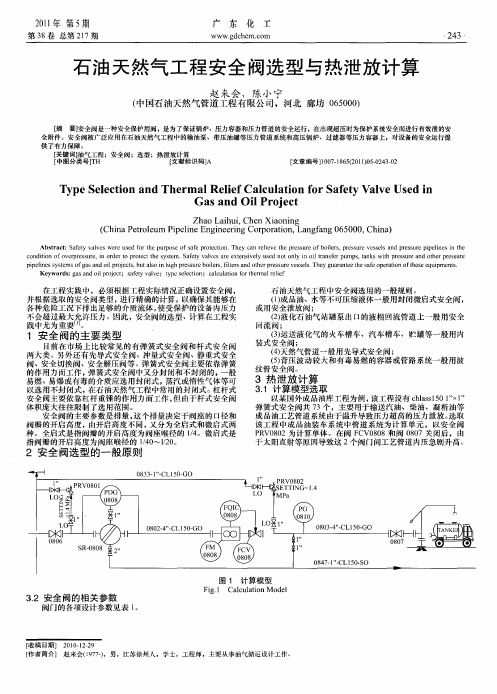

安全阀分类和参数选型方法目前大量生产的安全阀有弹簧式和杆式两大类。

另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。

弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。

扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用，如图3。

杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用范围。

温度较高时选用带散热器的安全阀。

安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。

微启式是指阀瓣的开启高度为阀座喉径的1／40～l／20。

全启式是指阀瓣的开启高度为阀座喉径的1／4。

2．安全阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。

以下为安全阀选用的一般规则。

（l）热水锅炉一般用不封闭带扳手微启式安全阀。

（2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

（3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。

（4）高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。

（5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。

（6）E级蒸汽锅炉一般用静重式安全阀。

（7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等，如图8所示。

（8）运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀，如图4所示。

（9）油罐顶部一般用液压安全阀，需与呼吸阀配合使用。

（10）井下排水或天然气管道一般用先导式安全阀，如图6所示。

（11）液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。
