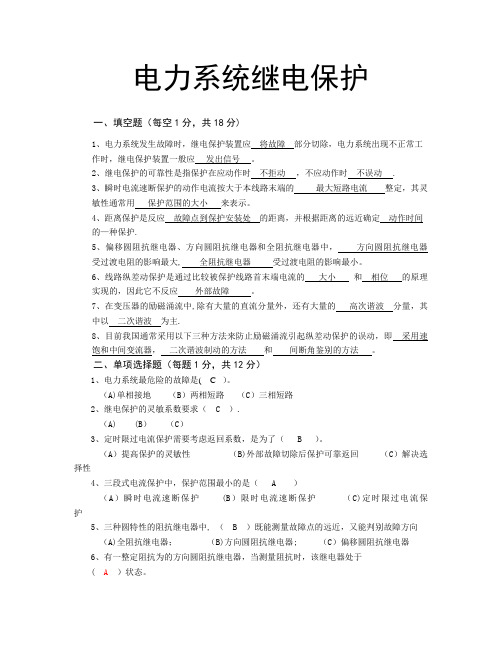

电力系统继电保护一、填空题（每空1分，共18分)1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。
2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动 .3、瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用保护范围的大小来表示。
4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护.5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大, 全阻抗继电器受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。
7、在变压器的励磁涌流中,除有大量的直流分量外，还有大量的高次谐波分量，其中以二次谐波为主.8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即采用速饱和中间变流器，二次谐波制动的方法和间断角鉴别的方法。
二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是( C ）。
（A)单相接地（B）两相短路（C）三相短路2、继电保护的灵敏系数要求（ C ）.（A)(B）（C）3、定时限过电流保护需要考虑返回系数，是为了（ B ）。
（A）提高保护的灵敏性（B)外部故障切除后保护可靠返回（C）解决选择性4、三段式电流保护中，保护范围最小的是（ A ）（A）瞬时电流速断保护(B）限时电流速断保护（C)定时限过电流保护5、三种圆特性的阻抗继电器中, （ B ）既能测量故障点的远近，又能判别故障方向（A)全阻抗继电器；（B)方向圆阻抗继电器; （C）偏移圆阻抗继电器6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗时，该继电器处于( A ）状态。
(A）动作（B)不动作（C）临界动作7、考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（ A ）。
（A）大于1,并取可能的最小值（B）大于1,并取可能的最大值（C）小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ B )。
《电力系统继电保护原理》期末考试试题及答案一、填空题(每空1分，共18分)1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作时，继电保护装置一般应。
2、继电保护的可靠性是指保护在应动作时，不应动作时。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其灵敏性通常用来表示。
4、距离保护是反应的距离，并根据距离的远近确定的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现的，因此它不反应。
7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其中以为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和。
二、单项选择题(每题1分，共12分)1、电力系统最危险的故障是( )。
(A)单相接地 (B)两相短路 (C)三相短路Ksen2、继电保护的灵敏系数要求( )。
K,1K,1K,1sensensen(A) (B) (C) 3、定时限过电流保护需要考虑返回系数，是为了( )。
(A)提高保护的灵敏性 (B)外部故障切除后保护可靠返回(C)解决选择性4、三段式电流保护中，保护范围最小的是( )(A)瞬时电流速断保护 (B)限时电流速断保护 (C)定时限过电流保护5、三种圆特性的阻抗继电器中， ( )既能测量故障点的远近，又能判别故障方向(A)全阻抗继电器; (B)方向圆阻抗继电器; (C)偏移圆阻抗继电器Z,，:,860set6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗Z,，:,430m时，该继电器处于( )状态。
(A)动作 (B)不动作 (C)临界动作7、考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取( )。
(A)大于1，并取可能的最小值(B)大于1，并取可能的最大值(C)小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用( )。
电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。
4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。
5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。
6.无时限电流速断保护不能够保护线路的全长。
7.断路器、隔离开关和连接导线不是被保护元件。
8.系统等值阻抗最小时，其中所有的保护处于最大方式。
9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。
10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。
11.继电保护的灵敏系数是固定不变的。
12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。
13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。
14.继电保护的基本任务之一是保证系统稳定运行。
15.不正常运行状态时继电保护不会动作于跳闸。
二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。
2.继电保护装置的输出触点分为和两种类型。
3.一般情况下线路的无时限电流速断保护整定原则：。
4.反应测量点电压与电流矢量比的保护称为保护。
5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。
6.继电保护系统由、、以及相应的二次回路接线构成。
7.零序功率方向继电器的电压输入量是3序，则电流输入量为。
8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。
9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。
答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。
电力系统继电保护一、选择题（每小题1分，共15分）1．过电流继电器的返回系数（B)A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求(B）A．大于2 B．大于1。
3~1。
5C．大于1.2 D．大于0。
853．在中性点非直接接地电网中，由同一变电所母线引出的并列运行的线路上发生两点异相接地短路，采用不完全星形接线保护的动作情况是（A）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中，采用方向元件是为了提高保护的（D）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D）A．90°接线B．30、30C。
—3、—3D．-30、306．正方向出口相间短路，存在动作“死区”的阻抗继电器是（B）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是（D）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在,一般情况下使阻抗继电器的（A）A．测量阻抗增大,保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小,保护范围增大9.在双侧电源线路上，过渡电阻的存在，使测量阻抗( C )A。
增大B。
减少C。
可能增大，也可能减少 D.不变10.使带速饱和变流器的发电机纵差保护出现死区的短路点在（B )A.机端附近B.定子中性点附近C。
定子绕阻中间部位D。
引出线上11。
在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为( C ）A.当故障点距母线越近，电压越高B。
当故障点距母线越近，电压越低C。
不管距离远近，电压基本相同 D.与故障前电压相同12。
电力系统继电保护一、选择题(每小题1分，共15分）1．过电流继电器的返回系数（B）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求(B)A．大于2 B．大于1。
3~1。
5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是(A）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中，采用方向元件是为了提高保护的（D）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D)A．90°接线B．30、30C.-3、-3D．—30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是(D）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A）A．测量阻抗增大,保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小,保护范围增大9.在双侧电源线路上，过渡电阻的存在,使测量阻抗( C )A.增大B。
减少C。
可能增大,也可能减少D。
不变10。
使带速饱和变流器的发电机纵差保护出现死区的短路点在( B ）A.机端附近B.定子中性点附近C。
定子绕阻中间部位D。
引出线上11。
在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为（C )A。
当故障点距母线越近，电压越高 B.当故障点距母线越近,电压越低C.不管距离远近,电压基本相同D。
与故障前电压相同12。
电⼒系统继电保护试题以及答案电⼒系统继电保护试题以及答案⼀、单项选择题（本⼤题共15⼩题，每⼩题1分，共15分）在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。
错选、多选或未选均⽆分。
1．过电流继电器的返回系数（B）A．等于0 B．⼩于1C．等于1 D．⼤于12．限时电流速断保护的灵敏系数要求（B）A．⼤于2 B．⼤于1.3~1.5C．⼤于1.2 D．⼤于0.853．在中性点⾮直接接地电⽹中,由同⼀变电所母线引出的并列运⾏的线路上发⽣两点异相接地短路,采⽤不完全星形接线保护的动作情况是（A）A．有机会只切除⼀条线路 B．有机会只切除⼀条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采⽤⽅向元件是为了提⾼保护的（D）A．⽅向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电⽹中,零序功率⽅向继电器采⽤的接线⽅式是（D）A．90°接线 B．30、3C.-3、-3D．-30、36．正⽅向出⼝相间短路,存在动作“死区”的阻抗继电器是（D）A．全阻抗继电器 B．⽅向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线⽅式是（D）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线⽅式8．由于过渡电阻的存在，⼀般情况下使阻抗继电器的（A）A．测量阻抗增⼤，保护范围减⼩ B．测量阻抗增⼤，保护范围增⼤C．测量阻抗减⼩，保护范围减⼩ D．测量阻抗减⼩，保护范围增⼤9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以⼀个⼩于1的可靠系数，⽬的是为了保证保护动作的（A）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分⽀系数取最⼤值是为了满⾜保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采⽤⽅向阻抗继电器⽐采⽤全阻抗继电器（A）A．灵敏度⾼ B．灵敏度低C．灵敏度⼀样 D．保护范围⼩12．⾼频阻波器的作⽤是(C）A．限制短路电流 B．防⽌⼯频电流窜越C．防⽌⾼频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运⾏时差动回路两臂的电流相等，应使变压器Y侧电流互感器变⽐（B）B．增⼤倍A．等于变压器变⽐nTC．减少倍 D．增⼤3倍14．发电机横差保护的作⽤是（A）A．保护定⼦绕组匝间短路 B．保护定⼦绕组相间短路C．保护定⼦绕组接地短路 D．保护转⼦绕组⼀点接地故障15．对于⼤型发电机，反应转⼦表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护⼆、填空题（本⼤题共23⼩题，每⼩题1分，共23分）请在每⼩题的空格中填上正确答案。
继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。
A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。
A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。
A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。
A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。
A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。
电力系统继电保护试题及答案一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监控电力系统运行状态C. 快速切除故障部分，保护系统安全D. 调整电力系统负荷答案：C2. 以下哪个不是电力系统继电保护的基本要求？A. 选择性B. 可靠性C. 经济性D. 快速性答案：C3. 距离保护的基本原理是什么？A. 根据故障电流的大小来判断故障B. 根据故障点与保护装置的距离来判断故障C. 根据故障电压的高低来判断故障D. 根据故障持续的时间来判断故障答案：B二、简答题1. 简述差动保护的工作原理。
差动保护的工作原理是利用电流互感器测量线路两端的电流，当线路发生故障时，故障点两侧的电流会发生变化，通过比较两侧电流的差值来判断是否发生故障。
如果差值超过设定值，继电器动作，切断故障部分。
2. 什么是零序保护，它适用于哪些场合？零序保护是一种检测电力系统中零序电流的保护方式，适用于三相系统中的接地故障检测。
由于三相平衡时零序电流为零，当发生接地故障时，零序电流会显著增加，零序保护通过检测这一变化来动作。
三、计算题1. 假设某电力线路的额定电流为100A，差动保护的设定值为额定电流的120%，当线路发生故障时，故障点两侧的电流分别为120A和80A，请计算差动保护的动作电流。
差动保护的动作电流 = 故障点两侧电流的差值 = 120A - 80A = 40A由于动作电流40A小于设定值120A，差动保护不会动作。
2. 某电力系统采用距离保护，已知故障点到保护装置的距离为40km，保护装置的动作时间为0.5秒，求故障点到保护装置的传输速度。
传输速度 = 故障点到保护装置的距离 / 保护装置的动作时间传输速度 = 40km / 0.5s = 80km/s四、论述题1. 论述电力系统继电保护的重要性及其在现代电力系统中的作用。
电力系统继电保护是确保电力系统安全稳定运行的关键技术之一。
它能够快速准确地检测并切除故障部分，防止故障扩大，保护电力系统的设备和线路。
第一章填空题:1.电力系统继电保护应满足（选择性）（速动性)（灵敏性) ( 可靠性)四个基本要求.2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和（断路器跳闸）的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成.7.继电保护装置的测量部分是由被保护原件的(某些运行参数）与保护的整定值进行比较。
选择题：8我国继电保护技术发展过了五个阶段，其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求（C）（A)K1m〈1 （B)K1m=1 (C）K1m〉112.线路保护一般装设两套，它们是（B）（A）主保护(B）一套为主保护，另一套为后备保护（C)后备保护判断题：13.电气设备过负荷时,继电保护应将过负荷保护设备切除. (错)14.电力系统继电保护装置通常应在保护选择性的前提下，使其快速动作。
（对）15.电力系统在不正常工作状态时，继电保护不但发出信号，同时也把不正常工作的设备切除(错）16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。
（错)第二章1.瞬时电流速断保护的保护范围随运行方式和故障类型而变。
2.瞬时电流速断保护的保护范围在被保护线路始端,在最小运行方式下，保护范围最小。
3。
本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带 0。
电力系统继电保护试题及答案一、选择题（每题2分，共20分）1. 电力系统发生短路时，继电保护装置的主要任务是（）。
A. 测量短路电流B. 测量短路电压C. 切断故障部分D. 测量短路功率答案：C2. 电流速断保护是一种（）保护。
A. 过电流保护B. 电流差动保护C. 零序电流保护D. 距离保护答案：A3. 电力系统发生接地故障时，零序电流保护动作的依据是（）。
A. 零序电压B. 零序电流C. 零序功率D. 零序功率方向答案：B4. 差动保护是一种（）保护。
A. 电流保护B. 电压保护C. 距离保护D. 电流差动保护答案：D5. 距离保护的基本原理是（）。
A. 测量故障电流B. 测量故障电压C. 测量故障点距离D. 测量故障功率答案：C6. 电力系统发生短路时，电流保护动作的依据是（）。
A. 电流的大小B. 电流的方向C. 电流的频率D. 电流的相位答案：A7. 电力系统发生短路时，电压保护动作的依据是（）。
A. 电压的大小B. 电压的方向C. 电压的频率D. 电压的相位答案：A8. 电力系统发生短路时，功率方向保护动作的依据是（）。
A. 功率的大小B. 功率的方向C. 功率的频率D. 功率的相位答案：B9. 电力系统发生短路时，距离保护动作的依据是（）。
A. 距离的大小B. 距离的方向C. 距离的频率D. 距离的相位答案：A10. 电力系统发生短路时，零序电流保护动作的依据是（）。
A. 零序电压B. 零序电流C. 零序功率D. 零序功率方向答案：B二、填空题（每题2分，共20分）1. 电力系统发生短路时，继电保护装置的主要任务是__切断故障部分__。
2. 电流速断保护是一种__过电流保护__保护。
3. 电力系统发生接地故障时，零序电流保护动作的依据是__零序电流__。
4. 差动保护是一种__电流差动保护__保护。
5. 距离保护的基本原理是__测量故障点距离__。
6. 电力系统发生短路时，电流保护动作的依据是__电流的大小__。
一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应 将故障 部分切除，电力系统出现不正常工作时，继电保护装置一般应 发出信号 。
2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。
3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小 来表示。
4、距离保护是反应 故障点到保护安装处 的距离，并根据距离的远近确定 动作时间 的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的，因此它不反应 外部故障 。
7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 高次谐波 分量，其中以 二次谐波 为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即 采用速饱和中间变流器， 二次谐波制动的方法 和 间断角鉴别的方法 。
二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是（ C ）。
（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ C ）。
（A ）1senK < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ B ）。
（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性 4、三段式电流保护中，保护范围最小的是（ A ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ A ）状态。
（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ A ）。
（A）大于1，并取可能的最小值（B）大于1，并取可能的最大值（C）小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ B ）。
（A）全阻抗继电器；（B）方向圆阻抗继电器；（C）偏移圆阻抗继电器9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（ A ）（A）能正确动作（B）可能拒动（C）可能误动10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k点短路，若A-B线路通道故障，则保护1、2将（ C ）。
（A）均跳闸（B）均闭锁（C）保护1跳闸，保护2 闭锁图111、变压器的电流速断保护与( C )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
（A）过电流（B）过负荷（C）瓦斯12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ B ）选择。
（A）负荷电流（B）额定电流（C）短路电流三、简答题（共32分）1、何谓主保护、后备保护？何谓近后备保护、远后备保护？(8分)答：所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。
（2分）考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。
（2分）当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。
（2分）当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。
（2分）2、有一方向阻抗继电器，若正常运行时的测量阻抗为3.530,∠︒Ω要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设75senϕ=︒)（8分）答：为了使该方向阻抗继电器在正常运行时不动作，其对应于30mϕ=︒时的动作阻抗mZ最大不能超过A B C D3.5Ω，（3分）又知其75sen ϕ=，如图所示，整定阻抗最大不能超过 3.5/cos(7530) 4.95set Z =︒-︒=Ω （5分）3、何谓比率制动特性？对具有比率制动特性的差动继电器，何谓最大制动比、最小工作电流、拐点电流？（8分）答：比率制动特性是指继电器的动作电流和继电器的制动电流的关系特性。
（2分） 如图，最大制动比.max.max .max ;set res res I K I =（2分） g 点所对应的动作电流.min set I 称为最小动作电流；（2分）相对应的制动电流.res g I 称为称为拐点电流。
（2分）4、变压器纵差动保护中，不平衡电流产生的原因是什么？（8分） 答：不平衡电流产生的原因是：1、变压器两侧电流互感器的计算变比与实际变比不一致（2分）；2、变压器带负荷调节分接头（2分）；3、电流互感器有传变误差（2分）；4、变压器的励磁电流（2分）。
四、计算题（共38分）1、如图2所示的中，已知，线路每公里的正序阻抗10.4/km Z =Ω，10.5/3kV,E ϕ=.max 0.3s X =Ω，.min 0.3,s X =Ω.max 150A A B L I -=。
1.25 1.1 1.2rel rel rel K K K I II III ===，，， 1.8ss K ＝，0.85re K =， 30.5t s III=。
试对保护1进行三段式电流保护的整定计算。
（14分）图2123A10kmt 3III =0.5s15km解：1、保护1电流I 段整定计算 （1）求动作电流（1分）（2）灵敏度校验，即求最小保护范围。
满足要求。
（2分）（3） 动作时间：10t s I= （1分）2、保护1电流II 段整定计算（1）求动作电流（2分）（2）灵敏度校验满足要求。
（2分）（3）动作时间：120.50.5t t s II=+=（1分） 2、保护1电流III 段整定计算 （1）求动作电流（1分）（2）灵敏度校验近后备：满足要求。
（1分） .1..max 1.251804.27Aset rel k B I K I I I ===min.max 1.111)0.3) 6.52km 0.4s set l X z =-=-=min 6.5265.2%15%,10AB l l ==>.1.2..max() 1.1 1.25817.23Aset rel set relrel k C I K I K K I IIII I II I===⨯=..min.11.49 1.3k B sen set I K I II ===>.1.max 1.2 1.5150317.650.85A rel ss set AB L reK KI I KIIIIII -⨯==⨯=..min .1 3.84 1.3k B sen set I K I III===>远后备：满足要求。
（2分）（3）动作时间： （1分）2、如图3，已知：网络的正序阻抗Z 1=0.45Ω/km ，阻抗角65L ϕ=。
线路上采用三段式距离保护，其第I 、II 、III 段阻抗元件均采用0°接线的方向阻抗继电器，继电器的最灵敏角65sen ϕ=，保护2的延时22t s III=，线路AB 、BC 的最大负荷电流均为400A ，负荷的自起动系数2,ss K =继电器的返回系数 1.2re K =，并设0.85I rel K =， 1.15IIrel K =，负荷的功率因数cos 0.9D ϕ=，变压器采用了能保护整个变压器的无时限纵差保护。
试求：距离保护1第 I 段的动作阻抗，第II 段、第III 段的灵敏度与动作时间。
（24分）.max 40sB X =Ω12T T图3解：1、距离保护1第I 段：动作阻抗： 10.850.453011.16I set rel AB Z K Z I ⋅=⨯=⨯⨯=Ω （1分） 2、保护1的第II 段（分两种情况）：（1）与相邻线路配合：1min ()II I set rel AB rel b BC Z K Z K K Z II ⋅⋅=+ （1分）min min max 1013.5(1)(1) 1.5940sA AB b sB X Z K X ⋅⋅⋅++=+=+= （2分）10.8(13.50.85 1.590.4538)29.29set Z II⋅=+⨯⨯⨯=Ω （1分）（2）与变压器支路配合：1min()2II I Tset rel AB rel b Z Z K Z K K II ⋅⋅=+ （1分）..min .1 1.6 1.2k C sen set I K I III===>130.50.5 1.5t t sIII III=++=min min max 1013.5(1)(1) 1.5940sA AB b sB X Z K X ⋅⋅⋅++=+=+= （2分）184.70.7(13.50.7 1.59)42.442set Z II⋅=+⨯⨯=Ω （1分）对以上两种情况，取较小者，所以：129.29set Z II⋅=Ω （1分）灵敏度：29.29 2.17 1.513.5IIset A senAB Z K Z ⋅===> 满足要求。
（1分）动作时间：0.5IIt s =（1分）3、距离保护1的第III 段：采用方向阻抗继电器，min1cos()L set III rel re ss L D Z Z K K K ϕϕIII ⋅⋅=-， （1分）min min max 142.89L L L U Z I ⋅⋅⋅===Ω， (1分)1.2re K =，2ss K =， 1.15IIIrel K =， 1cos 0.925.8D ϕ-==︒， 1142.8966.811.15 1.22cos(6525.8)set Z III ⋅==Ω⨯⨯⨯- （2分）灵敏度：（1）考虑本线路末端：166.81 4.93 1.513.5set AB Z K Z III ⋅===>sen 近（1分）（2）考虑相邻元件a ：相邻线路末端1max set AB b BC Z K Z K Z III ⋅⋅=set 远＋， （1分） max max min 2013.5(1)(1) 2.1230sA AB b sB X Z K X ⋅⋅⋅++=+=+=，（1分）1max 66.81 1.34 1.213.5 2.1217.1set AB b BC Z K Z K Z III ⋅⋅===>⨯sen 远＋＋ 满足要求。
（1分）b ：相邻变压器低压侧出口1max set AB b T Z K Z K Z III⋅⋅=sen 远＋ （1分）''max max''min 2013.5(1)(1) 2.1230sA AB b sB X Z K X ⋅⋅⋅++=+=+= （1分）1max 66.810.33 1.213.5 2.1284.7set AB b T Z K Z K Z III ⋅⋅===<⨯sen 远＋＋ （1分）不满足要求，认为III 段不能作为变压器的后备保护动作时间：1220.5 2.5t t t s III III=+∆=+= （1分）。
