1、继电保护的基本任务是什么？答：1）自动、快速、有选择地将故障部分从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常工作。
2）反应电气设备的不正常工作状态，并根据运行维护条件，而动作与发出信号或跳闸。
2、保护装置由哪三部分构成？它们的作用分别是什么？答：比较测量元件、逻辑判断元件、执行输出元件三部分构成作用：比较测量元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判断保护装置是否应该启动。
逻辑测量元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。
执行输出元件：根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
3、什么是主保护？何谓后备保护？何谓近后备保护？何谓远后备保护？答：主保护是指能够在较短的时限内切除被保护线路（或元件）全长上的故障的保护装置。
考虑到主保护或断路器可能拒动而配置的保护装置称为后备保护。
当电气元件的保护拒动时，由本元件的另一套保护起后备作用，称为近后备保护。
当电气元件的保护拒动时，由相邻元件的保护装置起后备作用，称为远后备保护。
1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出项不正常工作时，继电保护装置一般应发出信号。
2、继电保护应满足可靠性、选择性、速动性、灵敏性四种基本要求。
3、所谓灵敏性是指对其保护范围内发生故障的反应能力。
4、继电保护的可靠性包括安全性和信赖性，即保护在应动作时不拒动，不应动作时不误动。
1、阶段式电流保护的优缺点。
答：优点：简单、可靠，并且在一般情况下也能够满足快速切除故障的要求。
缺点：直接受电网的接线以及电力系统运行方式变化的影响。
2、方向性电流保护的定义。
《电力系统继电保护原理》期末考试试题及答案一、填空题(每空1分，共18分)1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作时，继电保护装置一般应。
2、继电保护的可靠性是指保护在应动作时，不应动作时。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其灵敏性通常用来表示。
4、距离保护是反应的距离，并根据距离的远近确定的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现的，因此它不反应。
7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其中以为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和。
二、单项选择题(每题1分，共12分)1、电力系统最危险的故障是( )。
(A)单相接地 (B)两相短路 (C)三相短路Ksen2、继电保护的灵敏系数要求( )。
K,1K,1K,1sensensen(A) (B) (C) 3、定时限过电流保护需要考虑返回系数，是为了( )。
(A)提高保护的灵敏性 (B)外部故障切除后保护可靠返回(C)解决选择性4、三段式电流保护中，保护范围最小的是( )(A)瞬时电流速断保护 (B)限时电流速断保护 (C)定时限过电流保护5、三种圆特性的阻抗继电器中， ( )既能测量故障点的远近，又能判别故障方向(A)全阻抗继电器; (B)方向圆阻抗继电器; (C)偏移圆阻抗继电器Z,，:,860set6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗Z,，:,430m时，该继电器处于( )状态。
(A)动作 (B)不动作 (C)临界动作7、考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取( )。
(A)大于1，并取可能的最小值(B)大于1，并取可能的最大值(C)小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用( )。
电力系统继电保护原理1 绪论Δ1、继电保护的作用1）自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
Δ2、保护装置的构成的几个环节及其作用答：一般继电保护装置由测量比较元件、逻辑判断元件和执行输出元件三部分组成。
1）测量比较元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判断保护装置是否应该启动。
2）逻辑判断元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。
3）执行输出元件：根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
3、继电保护的分类1）按被保护的对象分类：输电线路保护、发电机保护、变压器保护、母线保护、电动机保护等。
2）按保护原理分类：电流保护、电压保护、距离保护、差动保护、方向保护、零序保护等。
3）按保护所反应故障类型分类：相间短路保护、接地短路保护、匝间短路保护、断线保护、失步保护、失磁保护及过励磁保护等。
4）按继电保护装置的实现技术分类：机电型保护、整流型保护、晶体管型保护、集成电路型保护、微机型保护。
5）继电保护测量值与整定值的关系分类：过量保护（测量值﹥整定值）、欠量保护（测量值﹤整定值）6）按保护所起的作用分类：主保护、后备保护、辅助保护等。
Δ6、对电力系统继电保护的基本要求：选择性、速动性、灵敏性、可靠性(1)选择性、故障点在区内就动作、在区外不动作。
（2分）(2)速动性、保护的动作速度应尽可能快速。
（2分）(3)灵敏性、在规定的保护范围内，保护装置对故障或不正常运行状态的反应能力。
电力系统继电保护第一章电力系统的故障和不正常运行状态及引起的后果1、电力系统的故障：三相短路k(3)、两相短路k(2)、单相短路接地k(1)、两相短路接地k(1,1)、断线、变压器绕组匝间短路、复合故障等。
2、事故、故障、不正常运行状态的区别：事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至造成人身伤亡和毁坏电气设备等等。
不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障。
小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。
故障：电力系统运行中，电气元件发生短路、断线式的状态均视为故障状态。
（包括相间短路、接地短路、输电线路断线。
主要有电流增大、电压电流之间相位角改变、测量阻抗发生变化、出现负荷和零序分量、电气元件流入和流出电流的关系发生变化。
）故障和异常运行方式不可避免，而事故则可以避免。
3、继电保护装置指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
主要作用：通过预防事故或缩小事故范围来提高系统的可靠运行。
4、继电保护装置的基本任务（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，并保证其它无故障元件迅速恢复正常运行。
（2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于发出信号，以便值班员及时处理，或由装置自动进行调整，或将那些继续运行就会引起损坏或发展成为事故的电气设备予以切除。
（3）继电保护装置还可以与电力系统中的其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行的可靠性。
5、对继电保护的基本要求选择性；速动性；灵敏性；可靠性对四性的评价：以上四条基本要求，选择性是关键，灵敏性必须足够高，速动性达到要求即可，最重要的是必须满足可靠性的要求。

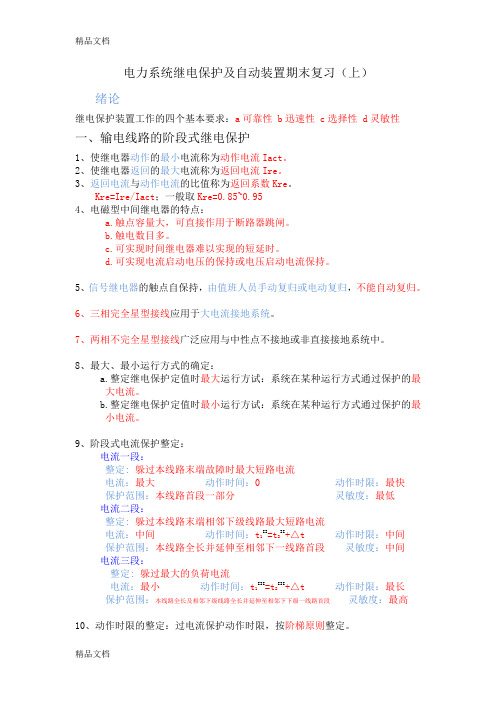

电力系统继电保护及自动装置期末复习（上）绪论继电保护装置工作的四个基本要求：a可靠性 b迅速性 c选择性 d灵敏性一、输电线路的阶段式继电保护1、使继电器动作的最小电流称为动作电流Iact。
2、使继电器返回的最大电流称为返回电流Ire。
3、返回电流与动作电流的比值称为返回系数Kre。
Kre=Ire/Iact；一般取Kre=0.85~0.954、电磁型中间继电器的特点：a.触点容量大，可直接作用于断路器跳闸。
b.触电数目多。
c.可实现时间继电器难以实现的短延时。
d.可实现电流启动电压的保持或电压启动电流保持。
5、信号继电器的触点自保持，由值班人员手动复归或电动复归，不能自动复归。
6、三相完全星型接线应用于大电流接地系统。
7、两相不完全星型接线广泛应用与中性点不接地或非直接接地系统中。
8、最大、最小运行方式的确定：a.整定继电保护定值时最大运行方试：系统在某种运行方式通过保护的最大电流。
b.整定继电保护定值时最小运行方试：系统在某种运行方式通过保护的最小电流。
9、阶段式电流保护整定：电流一段：整定:躲过本线路末端故障时最大短路电流电流：最大动作时间：0 动作时限：最快保护范围：本线路首段一部分灵敏度：最低电流二段：整定: 躲过本线路末端相邻下级线路最大短路电流电流：中间动作时间：t1II=t2II+△t 动作时限：中间保护范围：本线路全长并延伸至相邻下一线路首段灵敏度：中间电流三段：整定: 躲过最大的负荷电流电流：最小动作时间：t1III=t2III+△t 动作时限：最长保护范围：本线路全长及相邻下级线路全长并延伸至相邻下下级一线路首段灵敏度：最高10、动作时限的整定：过电流保护动作时限，按阶梯原则整定。
11、零序电流的分布：在接地点和变压器接地中性点之间流通，变压器三角侧无零序电流，取决于中性点接地数目和分布情况，而与电源数目无关。
12、只有接地故障时才产生零序电流，正常运行和相间短路时不产生零序电流。
电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。
2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。
4、距离保护是一种根据距离远近确定的保护，反应的是距离。
受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。
7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。
1、（C）三相短路。
2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。
4、（C）定时限过电流保护。
5、（B）方向圆阻抗继电器。
6、处于（A）动作状态。
7、应该大于1，并取可能的最小值。
8、应采用（B）方向圆阻抗继电器。
9、可能误动。
10、保护1、2将拒动。
11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。
三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。
近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。
2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。
3、比率制动特性是指继电器动作值与电流比值成正比的特性。
最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。
4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。
机 密★启用前大连理工大学网络教育学院2022年春《电力系统继电保护》期末考试复习题☆ 注意事项：本复习题满分共：200分。
一、单项选择题1、为限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（ ）。
A ．灵敏性B ．快速性C ．可靠性D ．选择性2、对于单侧电源网络的相间短路保护，其中第二段为（ ）。
A ．无时限电流速断保护B ．限时电流速断保护C ．定时限过电流保护D ．反时限过电流保护3、为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（ ）。
A ．屏蔽B ．接地C ．设围栏D ．加防护罩4、方向电流保护是在电流保护的基础上，加装一个（ ）。
A ．负序电压元件B ．复合电流继电器C ．方向元件D ．选相元件5、采用90°接线方式的功率方向继电器，若k c I I =-，则k U 应为（ ）。
A ．AB U B ．BA UC ．BC UD ．CA U6、主保护或断路器拒动时，用来切除故障的保护是（ ）。
A ．辅助保护B ．异常运行保护C ．后备保护D ．安全自动装置7、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（ ）。
A．距故障点越远越高B．距故障点越近越高C．与距离无关D．等于零8、高频保护以（）为载波传送通道实现高频信号的传送。
A．微波通道B．光纤通道C．输电线路D．导引线9、瓦斯保护是变压器的（）。
A．主后备保护B．内部故障的主保护C．外部故障的主保护D．外部故障的后备保护10、接地故障时，零序电流的大小（）。
A．与零序等值网络的状况以及电源的数目和位置有关B．只与零序等值网络的状况有关，与电源的数目和位置无关C．只与电源的数目和位置有关，与零序等值网络的状况无关D．与零序等值网络的状况、电源的数目和位置均无关11、动作电流按躲过最大负荷电流整定的保护称为（）。
A．电流速断保护B．限时电流速断保护C．过电流保护D．阶段式电流保护12、使电流速断保护有最小保护范围的运行方式为系统（）。
第一章：1、继电保护的基木任务是什么？答：1）自动、快速、有选择地将故障部分从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复止常工作。
2）反应电气设备的不止常工作状态，并根据运行维护条件，而动作与发出信号或跳闸。
2、保护装置由哪三部分构成？它们的作用分别是什么？答：比较测量元件、逻辑判断元件、执行输出元件三部分构成作用：比较测量元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号, 从而判断保护装置是否应该启动。
逻辑测量元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。
执行输出元件：根据逻辑判断部分传來的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
3、什么是主保护？何谓后备保护？何谓近后备保护？何谓远后备保护？答：主保护是指能够在较短的时限内切除被保护线路（或元件）全长上的故障的保护装置。
考虑到主保护或断路器可能拒动而配置的保护装置称为后备保护。
当电气元件的保护拒动时，由本元件的另一套保护起后备作用，称为近后备保护。
当电气元件的保护拒动时，由相邻元件的保护装置起后备作用，称为远后备保护。
1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出项不止常工作时，继电保护装置一般应发出信号。
2、继电保护应满足可靠性、选择性、速动性、灵敏性四种基本要求。
3、所谓灵墩性是指对其保护范围内发生故障的反应能力。
4、继电保护的可靠性包括安全性和信赖性，即保护在应动作时不拒动，不应动作时不误动。
弟一早：1、阶段式电流保护的优缺点。
答：优点：简单、可靠，并且在一般情况下也能够满足快速切除故障的要求。
缺点：直接受电网的接线以及电力系统运行方式变化的影响。
第一章1．电力系统的正常工作状态、不正常工作状态和故障状态（填空）2．一般将电能通过的设备称为电力系统的一次设备。
3.对一次设备的运行状态进行监视、测量、控制和保护的设备，称为电力系统的二次设备。
4.所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的电力系统工作状态，称为不正常运行状态。
电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺陷等原因会发生如短路、断线等故障。
（选择）5.电力系统继电保护的基本任务：（1）自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
6.保护类型：过电流保护、低电压保护、距离保护、电流差动保护、瓦斯保护、过热保护7.继电保护装置组成由测量比较元件、逻辑判断元件和执行输出元件。
8.电流互感器TA将一次额定电流变换为二次额定电流5A或1A，测量电流二次侧绝不开路电压互感器TV二次测绝不短路，输出100KV以下电流。
9.电力元件配备两套保护：主保护、后备保护。
安装位置不同，选近后备/远后备10.继电保护基本要求：可靠性、选择性、速动性和灵敏性11.四个基本要求关系：四个特性即相互统一，又相互矛盾，要根据实际情况考虑。
继电保护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩证统一关系进行的。
相同原理的保护装置在电力系统的不同位置的元件上如何配置和配合，相同的电力元件再电力系统不同位置安装时如何配置相应的继电保护，才能最大限度地发挥被保护电力系统的运行效能，充分体现着继电保护工作的科学性和继电保护工程实际的技术性。
第二章1.无论启动和返回，继电器的动作都是明确干脆的，不可能停留在某一个中间为位置，这种特性称为“继电特性”2.返回电流与启动电流的比值称为继电器的返回系数Kre=Ire/Iop过电流继电器的返回系数恒小于13.在相同地点发生相同类型的短路时流过保护安装处的电流最大，对继电保护而言称为系统最大运行方式。
电力系统继电保护复习知识点总结第一章、绪论1、电力系统运行状态概念及对应三种状态：正常（电力系统以足够的电功率满足符合对电能的需求等）不正常（正常工作遭到破坏但还未形成故障，可继续运行一段时间的情况）故障(电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路，断线等故障)2、电力系统运行控制目的：通过自动和人工的控制，使电力系统尽快摆脱不正常运行状态和故障状态，能够长时间的在正常状态下运行。
3、电力系统继电保护：泛指继电保护技术和由各种继电保护装置组成的继电保护系统。
4、事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户停电或少送电或电能质量变坏到不能允许的地步，甚至造成人身伤亡和电气设备损坏的事件。
5、故障：电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路，断线等。
6、继电保护装置：指能反应电力系统中电气设备发生故障或不正常运行状态，并动作与断路器跳闸或发出信号的一种自动装置。
7、保护基本任务：自动、迅速、有选择性的将故障元件从电力系统中切除，使元件免于继续遭到损坏，保障其它非故障部分迅速恢复正常运行；反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
8、保护装置构成及作用：测量比较元件（用于测量通过被保护电力元件的物理参量，并与其给定的值进行比较根据比较结果，给出“是”“非”“0”“1”性质的一组逻辑信号，从而判断保护装置是否应启动）、逻辑判断元件（根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分）、执行输出元件（根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作）9、对电力系统继电保护基本要求：可靠性（包括安全性和信赖性；最根本要求；不拒动，不误动）；选择性；速动性；灵敏性10、保护区件重叠：为了保证任意处的故障都置于保护区内。
电力系统继电保护复习题（课程代码352297）1.在电力系统中继电保护的任务是什么？答：⑴、自动、迅速、有选择地将故障元件从电力系统中切除，使元件免于继续遭到破坏，保证其它无故障部分迅速恢复运行；⑵、反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。
2.继电保护的基本原理有那些？答：⑴、在一般情况下，发生短路之后，总是伴随有电流的增大、电压的降低、线路始端测量阻抗的减少，以及电压与电流之间相位角的变化。
因此，利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护，例如：①反应于电流增大而动作的过电流保护；②反应于电压降低而动作的低电压保护；③反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。
⑵、利用每个电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别，就可以构成各种差动原理的保护，如：纵联差保护、相差高频保护、方向局频保护等。
⑶、还有根据电气设备的特点实现反应非电量的保护。
如：瓦斯保护、过负荷或过热保护等。
[4]、对称分量是否出现3.电力系统对继电保护的基本要求是什么？都是怎样构成的？答：四个基本要求：选择性、速动性、灵敏性和可靠性。
继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，仪保证系统中的无故障部分仍能继续安全运行。
继电保护的速动性是指快速的切除故障以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护的灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。
继电保护的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。
4.继电保护装置由哪几部分组成？各部分的作用是什么？答：一般由测量部分、逻辑部分和执行部分组成。
、主要目标和主要内容：《电力系统继电保护》是电力工程学院电力系统及其自动化专业的主干课程，是建立在电路、电机学、电力系统分析、发电厂电气部分等先行课程基础上的，其覆盖知识面广泛，在整个教学体系中起重要的作用。
其目的是使学生掌握电力系统继电保护的基本原理、整定计算和试验方法，为使学生毕业后从事本专业领域工作打下必要的理论和实际知识的基础。
根据教学改革中要求进一步拓宽专业面，减少专业课学时数和内容的精神，并考虑到电力系统继电保护技术的进步和发展，《电力系统继电保护》是一门理论和实践并重的学科，该课程具有教师与学生之间的交互性和个别化的特点。
对于没有实际工作经验的学生来说，很难将书本中的理论知识完全搞清楚和建立完整的系统理论。
随着计算机技术、多媒体技术的不断发展，为我们探索和运用计算机辅助教学来帮助学生更好和更容易地建立起继电保护的基本概念及其系统理论提供了途径。
CAI计算机辅助教学是一种教学的辅助手段，而且往往利用CAI来突破重点、解决难点，弥补传统教学手段的不足，使传统与现代化教学媒体互相渗透，发挥整体功能。
该门课程教学过程，注重更新教学内容、改革教学方法，采用CAI教学手段、加强实践环节，使课程教学从根本上保证人才培养目标的实现。
二、授课教师和授课对象：授课教师：黎敬霞授课对象：电气工程及其自动化专业大四学生三、课程类型和学时学分：课程类型: 专业必修课总学时: 64学时，其中理论课时数56，实验课时数8。
学分: 4学分四、教学方式（授课形式和考核方式）：授课方式：采用多媒体进行课堂教学考核方式为：1、闭卷笔试，从已建《电力系统继电保护》试题集中随机抽取一套试题作为期末考试题，占总评成绩的70%；2、平时成绩，包括上课出勤、实验、作业综合考查，占总评成绩的30%。
五、教材与参考书目：1．张保会．电力系统继电保护．北京：中国电力出版社，2010.3。
电力系统继电保护原理期末复习
第一章：
、继电保护的基本任务是什么？
答：）自动、快速、有选择地将故障部分从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常工作。
）反应电气设备的不正常工作状态，并根据运行维护条件，而动作与发出信号或跳闸。
答：
护。
护。
、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出项不正常工作时，继电保护装置一般应发出信号。
、继电保护应满足可靠性、选择性、速动性、灵敏性四种基本要求。
、所谓灵敏性是指对其保护范围内发生故障的反应能力。
、继电保护的可靠性包括安全性和信赖性，即保护在应动作时不拒动，不应动作时不误动。
第二章：
、阶段式电流保护的优缺点。
答：优点：简单、可靠，并且在一般情况下也能够满足快速切除故障的要求。
缺点：直接受电网的接线以及电力系统运行方式变化的影响。
、方向性电流保护的定义。
答：保护中如果加装一个可以判别功率流动方向的元件，并且当功率方向由母线流向线路（正方向）时才动作，并与电流保护共同作用，便可以快速、有选择性地切除故障，称为方向性电流保护。
、对继电保护中功率方向元件的基本要求是什么？
用？
、限时电流速断保护的动作电流是按躲开下级各相邻元件电流速断保护的最大动作范围来整定的，一般用作阶段式电流保护的段。
、定时限过电流保护的动作电流是按躲开本元件的最大负荷电流来整定的，一般用作阶段式电流保护的段。
、速断保护上、下级的动作选择性是靠整定电流的大小来实现的；过电流保护上、下级的动作选择性是靠动作时间和灵敏度来实现的。
、瞬时电流速断保护、限时电流速断保护可以用作线路的主保护，定时过
电流保护用作线路的后备保护。
、继电保护上下级的配合是指灵敏度和时间的配合。
、零序电源在故障点，故障点的零序电压最高，系统中距离故障点越远处的零序电压越低，取决与测量点到大地间阻抗的大小。
、对于发生故障的线路，两端零序功率方向与正序功率方向相反，零序功率方向实际上都是有线路流向母线的。
第三章
、有一方向阻抗继电器，若正常运行时的测量阻抗为要使该方向阻抗继电器在
）
（
）为了找出故障环路，使阻抗测量元件准确反应故障点保护安装处的距离。
、对距离保护的评价。
答：
、方向阻抗继电器的死区以及解决办法。
1、距离保护是反应故障点与保护安装处的距离，并根据距离的远近确定
动作时间的一种保护。
距离保护应取用故障环路上的电压、电流间的关系作判断故障距离的依据，
而用非故障环路上的电压、电流计算得到的距离大于保护安装处到短路点的距离。
距离保护段为为延时速动段，段为带固定延时的速动段，段延时需与相邻下级线路的段或段保护配合，在其延时的基础上再加上一个延时差。
距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成。
5、方向圆阻抗继电器、偏移圆阻抗继电器、全阻抗继电器中，具有方向性
8、
、
、电力载波通道有哪几部分构成，其中阻波器的作用是什么？
、电力信号载波信号有哪几种，各有什么作用？
、闭锁式方向纵联保护的原理是什么？
、功率倒向对方向比较式纵联保护的影响及应对措施？
、纵联电流相差保护的工作原理是什么？
、什么是闭锁角？哪些因素影响它的大小？
、什么是相继动作？
、纵差动保护，产生不平衡电流的原因是什么？
线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。
方向比较式纵联保护在通道中传送的是逻辑信号，传送的信息量较少，但对信息可靠性要求较高；纵联电流差动保护在通道中传送的是
电气量本身，信息传输量大，并且要求两侧信息同步采集，因而对通信通道的要求较高。
纵联保护按信息通道的不同可分为种，分别为导引线纵联保护、电力载
、5、
最小动作电流、拐点电流？
、变压器纵差动保护中消除励磁涌流的方法？它们分别利用了励磁涌流的哪些特点？
6、写处变压器纵差动保护不平衡电流表达式并说明式中各变量的含义。
变压器的故障可分为油箱外故障和油箱内故障，其中，油箱内故障又包括绕组的相间短路、接地短路、匝间短路以及铁心烧毁；油箱外故障包括套管和引出线上发生的相间短路以及接地短路。
双绕组变压器电流互感器的选择的变比应满足，三相变压器采用的接线方式，电流互感器的选择应满足。
3、反应变压器油箱内部各种故障和油面降低的保护称为瓦斯保护。
4、当变压器空载投入或外部故障切除电压恢复时，可能出现很大的励磁电
流，称为励磁涌流。
变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中轻瓦斯保护动作与发出信号，重瓦斯保护动作与跳开变压器各电源侧的断路器。
6、。
