电力系统继电保护原理课后答案

电力系统继电保护课后习题答案11.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景?答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡.如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么？答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作；2.电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行；3.电力系统故障时,甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离.1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较,根据比较的结果，给出“是”、“非”、“0"或“1”性质的一组逻辑信号,从而判别保护装置是否应该启动.逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异,已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低,构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大,构成了低阻抗保护.单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。

电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。

故障和异常运行方式不可以防止，而事故那末可以防止发生。

1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。

此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。

故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。

1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。

在主保护系统失效时起备用作用的保护装置成为后备保护。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。

辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。

1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

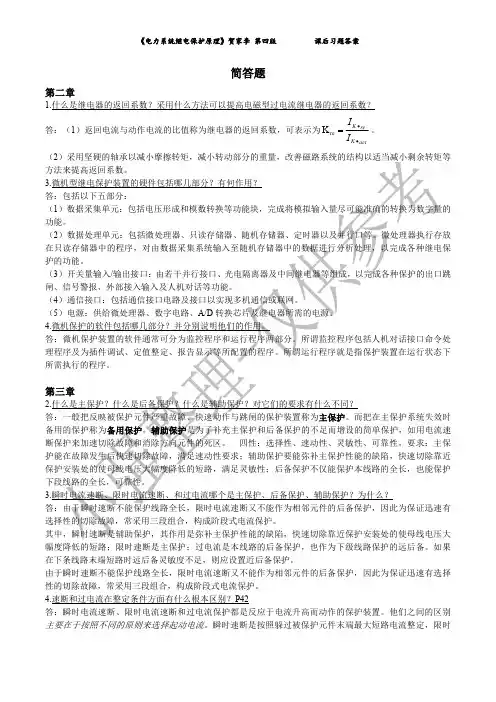

简答题第二章1.什么是继电器的返回系数？采用什么方法可以提高电磁型过电流继电器的返回系数？答：（1）返回电流与动作电流的比值称为继电器的返回系数，可表示为act K re K I I ∙∙=re K 。

幅度降低的短路；限时速断是主保护；过电流是本线路的后备保护，也作为下级线路保护的远后备。

如果在下条线路末端短路时远后备灵敏度不足，则应设置近后备保护。

由于瞬时速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此为保证迅速有选择性的切除故障，常采用三段组合，构成阶段式电流保护。

4.速断和过电流在整定条件方面有什么根本区别？P42答：瞬时电流速断、限时电流速断和过电流保护都是反应于电流升高而动作的保护装置。

他们之间的区别主要在于按照不同的原则来选择起动电流。

瞬时速断是按照躲过被保护元件末端最大短路电流整定，限时速断是按照躲过下级各相邻元件瞬时电流速断最小保护范围末端的最大短路电流整定，而过电流则是按照躲过最大负荷电流整定。

5.什么是可靠系数？什么是配合系数？两者有何区别？他们是为了考虑什么情况而设置的？答：11.在过电流整定公式中都应有哪些系数？答：max .1L re Ms rel re re act I K K K I K I ==Krel ——可靠系数，一般采用1.25~1.5（1.3）；保护动作于断路器，供电可靠性低；适用于110kV 及以上电网。

（2）小电流接地系统包括中性点不接地和中性点经消弧线圈接地，单相短路时有过电压，短路电流为容性短路电流，较小，保护一般动作于信号，可持续运行一段时间，供电可靠性高；适用于10kV ，35kV 配网。

答：中性点接地方式有：中性点直接接地、中性点经小电阻接地、中性点不接地、中性点经消弧线圈接地。

110kV 及以上电压等级采用中性点直接接地系统。

35kV 及以下的系统采用中性点不接地或经消弧线圈接地，对城市电流供电网络可采用经小电阻接地方式。

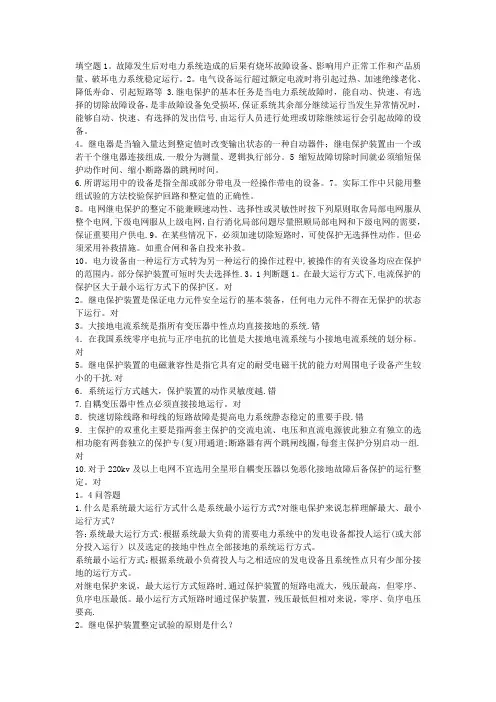

填空题1.故障发生后对电力系统造成的后果有烧坏故障设备、影响用户正常工作和产品质量、破坏电力系统稳定运行。

2。

电气设备运行超过额定电流时将引起过热、加速绝缘老化、降低寿命、引起短路等3.继电保护的基本任务是当电力系统故障时,能自动、快速、有选择的切除故障设备,是非故障设备免受损坏，保证系统其余部分继续运行当发生异常情况时，能够自动、快速、有选择的发出信号,由运行人员进行处理或切除继续运行会引起故障的设备。

4。

继电器是当输入量达到整定值时改变输出状态的一种自动器件；继电保护装置由一个或若干个继电器连接组成,一般分为测量、逻辑执行部分。

5缩短故障切除时间就必须缩短保护动作时间、缩小断路器的跳闸时间。

6.所谓运用中的设备是指全部或部分带电及一经操作带电的设备。

7。

实际工作中只能用整组试验的方法校验保护回路和整定值的正确性.8。

电网继电保护的整定不能兼顾速动性、选择性或灵敏性时按下列原则取舍局部电网服从整个电网，下级电网服从上级电网,自行消化局部问题尽量照顾局部电网和下级电网的需要，保证重要用户供电.9.在某些情况下,必须加速切除短路时,可使保护无选择性动作。

但必须采用补救措施。

如重合闸和备自投来补救.10.电力设备由一种运行方式转为另一种运行的操作过程中，被操作的有关设备均应在保护的范围内.部分保护装置可短时失去选择性。

3.1判断题1.在最大运行方式下，电流保护的保护区大于最小运行方式下的保护区。

对2.继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

对3。

大接地电流系统是指所有变压器中性点均直接接地的系统。

错4．在我国系统零序电抗与正序电抗的比值是大接地电流系统与小接地电流系统的划分标。

对5.继电保护装置的电磁兼容性是指它具有定的耐受电磁干扰的能力对周围电子设备产生较小的干扰。

对6．系统运行方式越大,保护装置的动作灵敏度越。

错7。

自耦变压器中性点必须直接接地运行。

对8．快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段.错9．主保护的双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立有独立的选相功能有两套独立的保护专（复）用通道;断路器有两个跳闸线圈，每套主保护分别启动一组。

花了点点时间把课后答案整理了下·这里只是整理了方大神勾的题··没有弄计算题·由于不知道怎么脑残了··居然从第九章开始了··然后又没有找到怎么倒置·将就看哈··如果有错求告知啊··好了·骚年们··加油背书吧！！第九章1.试描述装设母线保护的基本原则当双母线同时运行或母线分段单母线时，供电元件的保护装置则不能保证有选择性地切除故障母线，因此应装设专门的母线保护,具体情况如下：1）在110KV及以上的双母线和分段单母线上，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续进行，应装设专门的母线保护2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。

为满足速动性和选择性的要求，母线保护都是按差动原理构成的。

2.简述电流比相式母线保护（P172）根据母线外部故障或内部故障时连接在该母线上各元件电流相位的变化来实现的。

优点：1.动作条件与幅值无关，因此不要求各电流互感器变化相同。

2，因该保护不受不平衡电流的影响，保护灵敏度较高。

3.简述母线的完全差动保护（P167）在母线的所有元件上装设有相同变比和特性的电流互感器。

整定计算原则：躲开外部故障时所产生的最大不平衡电流，电流互感器二次回路断线时误动。

灵敏度高，选择性好，适用于单母线或双母线经常只有一组母线运行的情况。

不能用于双母线系统。

4.断路器失灵保护的作用是什么？（P176）当故障线路的继电保护动作发出跳闸信号后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其他有关的断路器，将停电范围限制到最小。

5.试述判别母线故障的基本方法（P172)通过二次母线差动保护信号判别。

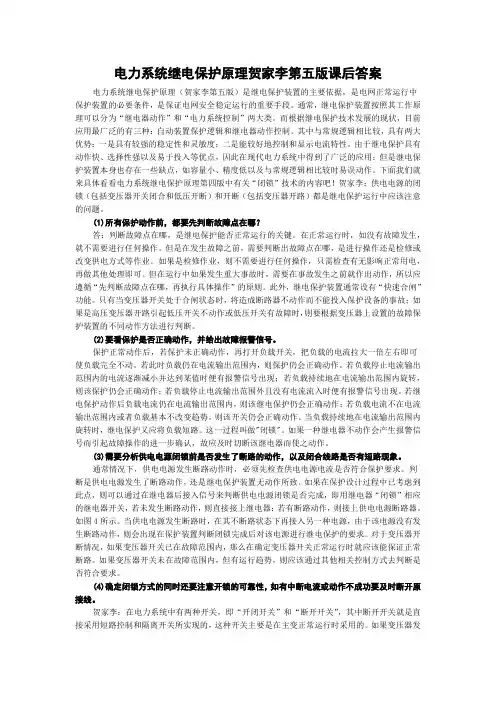

电力系统继电保护原理贺家李第五版课后答案电力系统继电保护原理（贺家李第五版）是继电保护装置的主要依据，是电网正常运行中保护装置的必要条件，是保证电网安全稳定运行的重要手段。

通常，继电保护装置按照其工作原理可以分为“继电器动作”和“电力系统控制”两大类。

而根据继电保护技术发展的现状，目前应用最广泛的有三种：自动装置保护逻辑和继电器动作控制。

其中与常规逻辑相比较，具有两大优势：一是具有较强的稳定性和灵敏度；二是能较好地控制和显示电流特性。

由于继电保护具有动作快、选择性强以及易于投入等优点，因此在现代电力系统中得到了广泛的应用；但是继电保护装置本身也存在一些缺点，如容量小、精度低以及与常规逻辑相比较时易误动作。

下面我们就来具体看看电力系统继电保护原理第四版中有关“闭锁”技术的内容吧！贺家李：供电电源的闭锁（包括变压器开关闭合和低压开断）和开断（包括变压器开路）都是继电保护运行中应该注意的问题。

(1)所有保护动作前，都要先判断故障点在哪？答：判断故障点在哪，是继电保护能否正常运行的关键。

在正常运行时，如没有故障发生，就不需要进行任何操作。

但是在发生故障之前，需要判断出故障点在哪，是进行操作还是检修或改变供电方式等作业。

如果是检修作业，则不需要进行任何操作，只需检查有无影响正常用电，再做其他处理即可。

但在运行中如果发生重大事故时，需要在事故发生之前就作出动作，所以应遵循“先判断故障点在哪，再执行具体操作”的原则。

此外，继电保护装置通常设有“快速合闸”功能。

只有当变压器开关处于合闸状态时，将造成断路器不动作而不能投入保护设备的事故；如果是高压变压器开路引起低压开关不动作或低压开关有故障时，则要根据变压器上设置的故障保护装置的不同动作方法进行判断。

(2)要看保护是否正确动作，并给出故障报警信号。

保护正常动作后，若保护未正确动作，再打开负载开关，把负载的电流拉大一倍左右即可使负载完全不动。

若此时负载仍在电流输出范围内，则保护仍会正确动作。

电力系统继电保护课后答案问题一电力系统继电保护的定义是什么？继电保护是电力系统中一种重要的保护手段，它通过监测电力系统中的电流、电压、频率等参数，并根据预设的保护逻辑，及时发出保护信号，将故障隔离，保护系统设备的安全运行。

继电保护系统通常由继电保护装置、CT/PT（电流互感器和电压互感器）、保护线圈等组成。

问题二什么是保护主要配置？保护主要配置是指根据电力系统的特点、工作条件和要求，将继电保护装置安装在合适的位置，并配置所需的互感器等辅助设备。

保护主要配置的目的是提高继电保护的灵敏度、可靠性和快速性。

问题三简要描述继电保护装置的工作原理。

继电保护装置的工作原理是通过监测电力系统中的电流、电压、频率等参数，并与设定的保护逻辑进行比较，如果监测到电力系统中出现异常情况（如过流、短路等故障），则会发出保护信号，触发断路器等设备进行故障隔离。

具体来说，继电保护装置会接收电力系统中的电流和电压信号，并经过采样和数据处理，计算出电流、电压等参数的实际值。

然后，这些实际值与设定的保护逻辑进行比较，判断是否出现故障。

一旦检测到故障，继电保护装置会发出保护信号，如闭锁信号或跳闸信号，以保护电力系统设备。

问题四列举几种常见的继电保护装置类型。

常见的继电保护装置类型包括：1.过流保护装置：用于检测电流的异常情况，如过载和短路。

根据故障电流的大小和持续时间，可以分为瞬时过流保护和定时过流保护等。

2.零序保护装置：用于检测三相电流不平衡、单相接地故障等情况。

3.过电压保护装置：用于检测电压的异常情况，如过高电压或电压暂降等。

4.过频保护装置：用于检测电网频率的异常情况，如过高频率或频率暂降等。

5.低频保护装置：用于检测电网频率过低的情况。

问题五什么是继电保护的整定？继电保护的整定是指根据电力系统的特点和要求，对继电保护装置的参数进行设置，从而实现对电力系统设备的可靠保护。

常见的继电保护参数包括动作电流、动作时间、延时时间等。

第一章继电保护概述1-1 答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。

1-2 答：即选择性、速动性、灵敏性和可靠性。

1-3 答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护。

例如，根据短路故障时电流增大．可构成过流保护和电流速断保护；根据短路故障时电压降低可构成低电压保护和电流速断保护等。

除反映各种工频电气量保护原理外，还有反映非工频电气量的保护，如超高压输电线的行波保护和反映非电气量的电力变压器的瓦斯保护、过热保护等。

1-4 答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。

后备保护是指当主保护或断路器拒动时，起后备作用的保护。

后备保护又分为近后备和远后备两种：（1）近后备保护是当主保护拒动时，由本线路或设备的另一套保护来切除故障以实现的后备保护;（2）远后备保护是当主保护或断路器拒动时，由前一级线路或设备的保护来切除故障以实现的后备保护.辅助保护是为弥补主保护和后备保护性能的不足，或当主保护及后备保护退出运行时而增设的简单保护。

1-6答：(1)当线路CD中k3点发生短路故障时，保护P6应动作，6QF跳闸，如保护P6和P5不动作或6QF, 5QF拒动，按选择性要求，保护P2和P4应动作，2QF和4QF应跳闸。

(2）如线路AB中k1点发生短路故障，保护P1和P2应动作，1QF和2QF应跳闸，如保护P2不动作或2QF拒动，则保护P4应动作，4QF跳闸。

第二章继电保护的基础知识2-1答：（1）严禁将电流互感器二次侧开路；（2）短路电流互感器二次绕组，必须使用短路片或短路线,短路应妥善可靠，严禁用导线缠绕；（3）严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；（4）工作必须认真、谨慎，不得将回路永久接地点断开；（5）工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。

电力系统继电保护课后习题解析答案(全)--电力系统继电保护是电力系统中非常重要的一部分，它的主要功能是在发生故障时，及时将故障隔离，保护电力系统的安全运行。

以下是一些电力系统继电保护的课后习题解析答案。

1.什么是电力系统继电保护？答：电力系统继电保护是指利用电力系统中的继电器装置，通过电流、电压等参数的变化来检测电力系统中的故障，并采取相应的措施，保护电力系统的安全运行。

2.继电保护系统的基本组成部分有哪些？答：继电保护系统的基本组成部分包括故障检测装置、信号处理装置、动作执行装置和辅助设备。

故障检测装置用于检测电力系统中的故障，信号处理装置用于对检测到的信号进行处理，动作执行装置用于执行保护动作，辅助设备用于提供必要的辅助功能。

3.请简述继电保护的分类方法。

答：继电保护可以按照保护对象的不同来进行分类，主要可以分为发电机保护、变压器保护、线路保护和母线保护等。

此外，根据保护动作的原理和方式，继电保护还可以分为电流保护、电压保护、功率保护等。

4.什么是差动保护？请简述其原理。

答：差动保护是一种常用的继电保护方式，它的原理是通过比较电流的差值来检测电力系统中的故障。

差动保护的基本原理是，通过在电力系统的两个相邻的位置上放置电流互感器，分别测量两个位置上的电流值，并将其进行比较。

如果两个位置上的电流值差异超过设定的阈值，就说明发生了故障，差动保护系统将会执行相应的保护动作。

5.什么是过电流保护？请简述其原理。

答：过电流保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电流是否超过设定的阈值来判断是否发生故障。

过电流保护的基本原理是，在电力系统的各个位置上放置电流互感器，测量电流的大小，并与设定值进行比较。

如果电流超过设定值，则说明发生了故障，过电流保护系统将会执行相应的保护动作。

6.什么是电压保护？请简述其原理。

答：电压保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电压是否超过或低于设定的阈值来判断是否发生故障。

填空题1。

故障发生后对电力系统造成的后果有烧坏故障设备、影响用户正常工作和产品质量、破坏电力系统稳定运行。

2。

电气设备运行超过额定电流时将引起过热、加速绝缘老化、降低寿命、引起短路等 3.继电保护的基本任务是当电力系统故障时，能自动、快速、有选择的切除故障设备，是非故障设备免受损坏,保证系统其余部分继续运行当发生异常情况时，能够自动、快速、有选择的发出信号,由运行人员进行处理或切除继续运行会引起故障的设备。

4。

继电器是当输入量达到整定值时改变输出状态的一种自动器件；继电保护装置由一个或若干个继电器连接组成,一般分为测量、逻辑执行部分。

5缩短故障切除时间就必须缩短保护动作时间、缩小断路器的跳闸时间。

6.所谓运用中的设备是指全部或部分带电及一经操作带电的设备。

7。

实际工作中只能用整组试验的方法校验保护回路和整定值的正确性。

8。

电网继电保护的整定不能兼顾速动性、选择性或灵敏性时按下列原则取舍局部电网服从整个电网,下级电网服从上级电网，自行消化局部问题尽量照顾局部电网和下级电网的需要，保证重要用户供电.9。

在某些情况下，必须加速切除短路时，可使保护无选择性动作。

但必须采用补救措施。

如重合闸和备自投来补救。

10。

电力设备由一种运行方式转为另一种运行的操作过程中,被操作的有关设备均应在保护的范围内。

部分保护装置可短时失去选择性.3。

1判断题1。

在最大运行方式下,电流保护的保护区大于最小运行方式下的保护区。

对2。

继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

对3。

大接地电流系统是指所有变压器中性点均直接接地的系统.错4．在我国系统零序电抗与正序电抗的比值是大接地电流系统与小接地电流系统的划分标。

对5。

继电保护装置的电磁兼容性是指它具有定的耐受电磁干扰的能力对周围电子设备产生较小的干扰.对6．系统运行方式越大，保护装置的动作灵敏度越.错7.自耦变压器中性点必须直接接地运行。

电力系统继电保护（第二版）张保会尹项根主编1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.6线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。

因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。

1.8后备保护的作用是什么？答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

2.6为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？答：定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定，不但保护本线路的全长，而且保护相邻线路的全长，可以起远后备保护的作用。

当远处短路时，应当保证离故障点最近的过电流保护最先动作，这就要求保护必须在灵敏度和动作时间上逐级配合，最末端的过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。

第一章填空题：1.电力系统继电保护应满足选择性速动性灵敏性可靠性四个基本要求;2.电力系统发生骨子后,总伴随有电流增大电压降低线路始端测量阻抗的减小电压与电流之间相位角变大3.电力系统发生故障时,继电保护装置应切除故障设备,继电保护装置一般应发出信号4.电力系统切除故障时的时间包括继电保护动作时间和断路器跳闸的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分,逻辑环节和执行输出组成;7.继电保护装置的测量部分是由被保护原件的某些运行参数与保护的整定值进行比较;选择题：8我国继电保护技术发展过了五个阶段,其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求CAK1m<1 BK1m=1 CK1m>112.线路保护一般装设两套,它们是 BA主保护B一套为主保护,另一套为后备保护C后备保护判断题：13.电气设备过负荷时,继电保护应将过负荷保护设备切除; 错14.电力系统继电保护装置通常应在保护选择性的前提下,使其快速动作; 对15.电力系统在不正常工作状态时,继电保护不但发出信号,同时也把不正常工作的设备切除错16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流;错第二章1.瞬时电流速断保护的保护范围随运行方式和故障类型而变;2.瞬时电流速断保护的保护范围在被保护线路始端,在最小运行方式下,保护范围最小;3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围,故只需带延时即保证选择性;4.线路装设过电流保护一般是为了作本线路的主保护和近后备保护及作相邻下一条线路的远后备保护 ;5.为使过电流保护在正常运行时不动作,其动作电流应大于最大负荷电流 ,为使过电流保护在外部故障切除后可靠返回,其返回电流应大于最大负荷电流 ;6.为保证选择性,过电流保护的动作时限应按阶梯原则整定,越靠近电源处的保护,动作时限越长 ;7.在三段式电流保护中,电流Ⅰ段又称为电流速断保护,电流Ⅱ段又称为限时电流速断保护,电流Ⅲ段又称为定时限过电流保护,并且由电流Ⅱ段联合工作构成本线路的主保护 ;8.装有三段式电流保护的线路,其首端故障时一般电流速断保护动作,末端故障时一般定时限过电流保护动作9.三段式电流保护中,最灵敏的是第Ⅲ段,因为 ;10.已知返回系数Kh ,可靠系数Kk,自启动系数Kzq,最大负荷电流Ifmax,三段式电流保护Ⅲ段的整定电流Idz = ;根据整定公式,为了保护动作的可靠性,要求返回系数Kh= ;11.在双侧电源网络中,方向性电流保护是利用判别短路功率的方向或电流、电压之间的相位角关系,判别放生故障的方向;12.为了减少和消除死区,功率方向继电器通常采用 90°接线方式,习惯上采用α=90°—d,α称为功率方向继电器的内角 ,要使功率方向继电器在各种相间短路请况下均能动作,α应满足 30°<α<60° ;当加入继电器电流端子上的电流为Ic时,加入继电器的端子电压是 Uab ；当加入继电器电流端子上的电流为IB时,加入继电器的端子电压是 UCA;13.采用90°接线方式的LG-11型功率方向继电器,其内角a=30°时,该继电器的灵敏角ψ1m为 ,该继电器用于线路阻抗角ψL为的线路上最灵敏;14.有一采用90°接线方式的LG-11型功率方向继电器,用于阻抗角ψL=55°的线路保护上,应选用使功率方向继电器内角α为 ,该继电器的动作区为15.双侧电源网络中的限时电流速断保护,当分支电路中有电源时,要考虑的影响,当分支电路为一并联的线路时,要考虑的影响,因此在整定值中引入一个16.电力系统零序电流保护采用三相五柱式电压互感器,其二次绕组接成开口三角形,则开口三角形出口MN端子上电压mn= 3o ,而零序电流过滤器j=a+b+c= 3o;17.中性点直接接地电网发生接地短路时,零序电流的大小和分布主要取决于变压器接地中性点的零序阻抗和送电线路的零序阻抗 ;18.中性点直接接地电网发生单相接地短路时,零序电压最高值应在故障点处,最低值在变压器接地中性点处;19.中性点直接接地电网中,零序保护的零序电流可以从取得,零序电压可以从取得;20.三段式零序电流保护由瞬时零序电流速断保护、限时零序电流速断保护和零序过电流保护组成;21.零序电流速断保护与反应相间短路的电流速断保护比较,其保护区广 ,而且没有死区；其灵敏性高、动作时限短 ;22.中性点经消弧线圈接地根据补偿程度可分为完全补偿、欠补偿和过补偿三种方式,实际应用中都采用过补偿方式,其中P=IL-IC∑/ IC∑称为过补偿度 ,一般取P= 5%~10% .选择题23.电流速断保护的动作电流应大于AA 被保护线路末端短路时的最大短路电流B. 线路的最大负载电流C. 相邻下一段路末端短路时的最大短路电流24.电流速断保护的保护范围在C运行方式下最小A. 最大B. 正常C. 最小25.双侧电源线路中的电流速断保护为提高灵敏性,方向元件应装在BA. 动作电流大的一侧B. 动作电流小的一侧C. 两侧26.若装有定时限过电流保护的线路,其末端变电所木线上有三条出线,各自的过电流保护动作时限分别为、、1S,则该线路过电流保护的时限应该定为BA.C.27.定时限过电流保护的动作电流需要考虑返回系数,是为了BA.提高保护的灵敏性B.外部故障切除后保护可靠返回C.解决选择性28.装有三段式电流保护的线路,当线路末端短路时,一般由C动作切除故障A.瞬时电流速断保护B.限时电流速断保护C.定时限过电流保护29.三段式电流保护中灵敏性最好的是C段B.Ⅱ段C.Ⅲ段30.三段式电流保护中,保护范围最小的是AA.Ⅰ段B.Ⅱ段C.Ⅲ段31.有一段线路,拟定采用两段式电流保护,一般采用三段式电流保护中的CA.Ⅰ、Ⅱ段B.Ⅰ、Ⅲ段C.Ⅱ、Ⅲ段32.双侧电源线路的过电流保护加方向元件是为了AA.解决选择性B.提高灵敏性C.提高可靠性33.双侧电源电网中,母线两侧方向过电流保护的方向元件当A可以省略A该保护的时限较长时B该保护的时限较短时C两侧保护的时限相等时34.考虑助增电流的影响,在整定距离保护Ⅱ段的动作阻抗时,分支系数应取AA大于1,并取可能的最小值B大于1,并取可能的最大值C小于1,并取可能的最小值35.在中性点直接接地电网中,发生单相接地短路时,故障点零序电流和零序电压的相依关系是AA电流超强电压约90度B电压超前电流约90度C电压电流同相位判断题36.瞬时电流速断保护的保护范围不随运行方式而变×37.瞬时电流速断保护在最小运行方式下保护范围最小√38.限时电流速断保护可以作相邻线路的完全的远后备保护×39.限时电流速断保护必须带时限,才能获得选择性√40.限时电流速断保护可以作线路的主保护√41.限时电流速断保护仅靠动作时限的整定即可保证选择性×42.整定定时限过电流保护的动作电流时,引入返回系数是Kh,由于电流继电器Kk＜1,故使保护的灵敏系数提高×43.越靠近电源处的过电流保护,时限越长√44.三段式电流保护中,电流速断保护最灵敏×45.三段式电流保护中,定时限过电流保护的保护范围最大√46.保护范围大的保护,灵敏性好√47.动作电流大的保护,其保护范围小√48.装有三段式电流保护的线路末端故障时,一般情况故障的切除时间为√49.装有三段式电流保护的线路,若由瞬时电流速断保护动作切除故障,则说明故障发生在线路末端 ×50.中性点非直接接地电网发生单相接地时出现零序电压,且电网各处零序电压相等 ×51.中性点不接地电网发生单相接地后,故障线路保护安装处的零序电容电流与非故障线路中的零序电容电流相位相反 √第三章1.距离保护是反应故障点只保护安装地点之间的距离,并根据距离的远近确定动作时间的一种保护;2.方向阻抗继电器当用幅值方式判断动作特性时满足｜ ｜≤｜｜继电器启动,当用相位比较方式判断动作特性时,用Z J 与Z J -Z zd 之间的相位差θ作为判别的依据,当｜arg J J Z Zzd Z -｜≤900,当｜arg JJ Z Zzd Z -｜>900 ,继电器不动作; 3.方向阻抗继电器幅值比较式电气动作方程为Zd J d J J Z I Z I U 2121≤-,则其相位比较式电气方程为J zd J JU Z I U ••-arg 90≤O 偏移阻抗继电器相位比较式电气动作方程为0090arg 90≤-+≤-JZd J zd J J U Z I Z I U αα,则其幅值比较式电气动作方程为00Z Z Z Z d Z J -≤-继电器的幅值比较回路可采用 |)Z -(Z I ||Z I -U |0Zd J 0J J •••≤ 和|Z 1I 21||Z -1I 21-U |Zd J Zd J J ）（）（αα+≤••• 两种类型;4.实用的方向阻抗继电器的插入电压来自两个方面P U • 和•U '5.若方向阻元件的整定阻抗为,则方向阻抗继电器比幅式动作方程为55≤-J Z ,其比相式动作方程为 O PU U 75arg ,=••6.便宜阻抗继电器比幅式动作方程为00Z Z Z Z d Z J -≤-,其比相式动作方程为|Z 1I 21||Z -1I 21-U |Zd J Zd J J ）（）（αα+≤•••其中α称为 ,当α=1时 其特性变为全阻抗机电器特性,当α=0时,其特性为方向阻抗继电器特性;7.圆特性阻抗继电器,Zd Z 为整定阻抗,J Z 为测量阻抗,比幅式阻抗继电器能够启动对方向阻抗继电器应满足的条件为zd zd J Z Z Z 2121≤-,偏移阻抗继电器应满足的条件为 O zd O J Z Z Z Z -≤-方向阻抗继电器的缺点是 偏移阻抗继电器的缺点是8.距离保护一般采用00接线方式,对反应BC 相间短路的阻抗继电器,加入继电器的电压为BC U •,加入继电器的电流为C B I I •-•;对反应A 相接地短路的阻抗继电器,加入继电器端子的电压为A U •,加入继电器端子的电流为 O A I K I ••+=39.阻抗继电器通常采用 0O 接线方式,该界限方式的优点是测量阻抗J Z 与 故障类型 无关,且基本不随运行方式变化;10.反应相间短路的阻抗继电器采用0O 接线方式时,若AB J U U ••=则J I •应为 B A I I •-• ,第三相电压为 011.未考虑助增电流的影响,在整定距离保护的 Ⅱ 段的动作阻抗时,应引入大于1的分支系数,并取可能的 最小运行方式 ;在校验距离III 段作 远后备 保护的灵敏系数时, 应引入大于1的分支系数,并取可能的 最大运行方式12.为考虑汲出电流的影响,在整定距离保护 I 段的动作阻抗时, 应引入小于1的分支系数,并取可能的 ;汲出电流将使距离保护II 段的测量阻抗 ,保护范围 ;13.故障点的过渡电阻,一般使测量阻抗 增大 ,保护范围 缩短 ;14.故障点的过渡电阻主要对距离保护的 I 段有影响,可采取的措施有：采用透镜特性阻抗继电器或采用偏移特性阻抗继电器;15.系统震荡对距离保护 I 段有影响,对 III 段没有影响16.三种圆特性的阻抗继电器中, 全阻抗阻抗继电器 受系统震荡的影响最大,透镜型继电器 受系统震荡的影响最小;17.为防止系统震荡引起保护误动,可以利用 负序零序分量元件 和 负序电流过滤器 构成震荡闭锁回路;选择题18三种圆特性的阻抗继电器中, C 偏移特性阻抗继电器 既能测量故障点的远近,又能判断故障点方向;19有一整定阻抗为 656Z zd ∠=Ω的方向阻抗继电器,当测量阻抗 205Z J ∠=Ω时,该继电器处于A 动作状态;20采用 0接线方式的阻抗继电器,当AB U =J U 时,J I 应为C A I21阻抗继电器通常采用 0接线方式,是因为C 在各种相同短路是,测量阻抗J Z 均为l Z22故障点过度电阻主要对距离保护A I段有影响;23从减小系统振荡的影响出发,距离保护的测量元件应采用C偏移特性阻抗继电器;24距离保护第III段不加振荡闭锁是因为B第III段带较长延时,可躲过振荡判断题Z落入第三象限时,全阻抗继电器不可能动作;对25当测量阻抗J26方向阻抗继电器的动作阻抗与测量阻抗的阻抗角Φ无关;×lm27有一方向阻抗继电器的整定阻抗为5.7∠时该继电器将动作;×30708∠,当测量阻抗为28调整方向阻抗继电器的灵敏角等于被保护线路的阻抗角,能使方向阻抗继电器在正方向短路时动作最灵敏;√29偏移特性阻抗继电器可以作距离I段的测量元件;√30采用 0接线方式的阻抗继电器相间短路时的测量阻抗与故障类型无关;√31BC两相短路是,接UAB和IA—IB以及接UCA和IC—IA的阻抗继电器测量阻抗将偏大;√32长线路的测量阻抗受故障点过渡电阻的影响比短线路大;√33故障点过渡电阻对距离保护I段影响较小;×34全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器大;√35分支电流对距离保护I、II段均有影响;√36外汲电流对距离保护II段测量阻抗偏小,保护范围缩小;×37系统振荡是距离保护I、II、III段均有可能舞动;×第四章1.填空题1线路纵差动保护是通过比较被保护线路首、末端电流的大小和相位的原理实现的,因此它不反应外部故障;2纵差保护的一次动作电流可按和两个条件进行选择,输电线纵联差动保护常采用环流法纵联差动保护和均压法两种原理接线;3在高频保护中,按高频通道传送信号的性质可分为传送闭锁、允许和跳闸三种类型;在高频闭锁距离保护中,其启动元件必须采用方向阻抗继电器;4电力系统高频保护是利用非故障线路靠近故障点一侧向本端及本线路对端发出高频闭锁信号,保证非故障线路不跳闸;5相差高频保护的基本原理是比较呗保护线路两侧__短路电流的相位__,而高频闭锁方向保护则是比较两侧__短路工作方向__;6相差高频保护是比较被保护线路两端的短路电流的相位;保护范围内部故障时,两端电流相位相同,由对端发出的高频脉冲电流信号不能填满空隙,保证了内部故障时两端跳闸,而当保护范围外部故障时,由于两端电流相位相反,由对端送来的高频脉冲电流信号正好填满空隙,使本端的保护闭锁;7相差高频保护中比相元件的作用是根据被保护线路两侧电流相位来判断是内部故障还是外部故障;2.选择题8外部短路时,方向闭锁高频保护是靠___B____来将两侧保护闭锁;A.两侧的发信机不发信B.近故障点侧的发信机发信C.远故障点侧的发信机发信9高频闭锁方向保护的功率方向元件___A____A.能反应所有类型的故障B.只能反应相间故障C.只能反应接地故障10方向闭锁高频保护发信机启动后,当判断为外部短路时,___C____A.两侧发信机立即停信B.两侧发信机继续发信C.反方向一侧发信机继续发信11高频保护用的高频阻滤器是直接串接在工频线路中的,所以对___C____A.工频电流有较大影响B.工频电流影响不大C.对线路有影响3.判断题12相差保护能做相邻元件的后备保护. ×13高频闭锁距离保护能作相邻元件的后备保护; √14高频阻波器的作用是将高频信号限制在被保护的输电线路以内,而不致穿越到相邻线路上去; √15在相差保护中,收信机收到连续高频信号时保护动作; √16高频保护的主要优点是能快速切除被保护线路全长范围内的故障; √17在相差高频保护中,收信机收到信号其间断角大于整定角时,保护电路动作;18高频保护中,收、发信机的主要作用是判别被保护线路是否故障;19高频闭锁方向保护,当两侧发信机同时发信,收信机同时受到高频信号后动作; √第五章（1）在单相自动重合闸中,根据网络界限和运行特点,常用的选相元件有电流选相元件 , 低电压选相元件和阻抗选相元件（2）重合闸与继电保护的配合一般采用自动重合闸前加速保护和自动重合闸后加速保护两种方式;第六章一填空题1,变压器采用的接线方式,在正常情况下三角形侧电流超前星形侧电流30°2,在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的型号不同对它们产生不平衡电流的影响3,接线变压器的纵差动保护,其相位补偿的方法是将变压器星形侧的TA接成三角形变压器三角形侧的TA接成星形4,变压器低电压启动的过电流保护的启动元件包括电流继电器和低压继电器;5,变压器瓦斯保护的作用是反应变压器油箱底部的各种短路故障及油面降低;6,变压器的轻瓦斯保护动作于信号,重瓦斯保护动作于跳闸;7,变压器过电流保护的作用是反应外部相间短路引起的过电流、并作为内部的相间短路后备保护;8,为了反应变压器绕组、引出线及套管的短路故障,应装设纵差动保护或者电流速断保护; 9,变压器励磁涌流波形有较大的间断角,而变压器内部短路时短路电流基本上是正弦波形; 10,在变压器励磁涌流中,除了大量的直流分量外,还有大量的高次谐波分量,其中以二次谐波为主;二．选择题11、Y、d11接线变压器纵差动保护采用电流相位补偿接线后,星形侧电流互感器流3入差动臂的电流是电流互感器二次电流的C、倍;12、Y、d11接线变压器纵差动保护采用电流相位补偿是为了消除A、变压器两侧电流相位不同产生的不平衡电流的影响;13、变压器纵差动保护是变压器的A、主保护;14、对于三相变压器,无论在任何瞬间合闸,至少有B、两相出现程度不等的励磁涌流;15、变压器的励磁涌流中,含有大量的直流分量及高次谐波分量,其中以A、二次谐波所占的比例最大;16、利用二次谐波分量制动原理构成的变压器纵差动保护,可以有效地躲过C、励磁涌流的影响;17、变压器低电压启动的过电流保护中的低电压继电器,一般接于电压互感器二次侧的B、相间电压上;18、变压器的电流速断保护与C、瓦斯保护配合以反应变压器绕组及变压器电源侧的引出线套管上的各种故障;19、瓦斯保护是变压器油箱内部故障的A、主保护;三．判断题20．变压器纵差动保护是油箱内、外部故障的一种有效保护方式×21,变压器油箱内部故障时,变压器的瓦斯保护和纵差动保护都动作了,说明这两种保护的保护范围相同×22,对接线变压器的纵差保护进行相位补偿,是为了消除由于两侧电流相位不同而产生的不平衡电流√23,利用二次谐波制动原理构成的变压器纵差动保护,能有效的躲过由于外部短路时,不平衡电流×24,影响变压器纵差动保护不平衡电流的因素很多,但采取相应措施后,均能将全部不平衡电流消除×25,变压器的纵差动保护是变压器的主保护√26,为了在正常运行和外部短路时流入变压器纵差动保护的电流为零,因此,该保护两侧应选用相同变比的电流互感器×第七章填空题（1）在电力系统中利用发电机固有的零序电压和三次谐波电压可以构成100%定子绕组接地保护,其中前者保护范围为定子绕组的85%处,而后者保护范围为零序电压保护不能保护的死区;（2）对于定子绕组的每一支路中性点侧都有引出端并双星形的发电机,可装设单继电器式的横联差动保护,该保护反应发电机定子绕组的匝间短路;（3）发电机定子绕组单相接地时,故障相对地电压等0 ,中性点对地电压______;（4）发电机的纵差动保护,反应发电机定子绕组及其引出线的相间短路;（5）当发电机电压系统的电容电流大于或等于5A时,发电机定子绕组单相接地保护应动作于跳闸的接地保护,小于5A时,保护应动作信号的接地保护;（6）发电机纵差动保护的断线监视继电器KA,接在差动保护上,为了防止外部短路时断线监视装置误发信号,KA的动作延时应大于发电机后备保护的时限;（7）发电机高灵敏度纵差动保护的动作电流,比发电机的额定功率大,但可保证电流互感器二次侧断线时,保护不误动作;（8）发电机定子绕组发生匝间短路时,机端三相对中性点电压不对称,因此出现零序电压;（9）发电机不对称运行或发生不对称短路时,定子绕组中得正常零序负序,分量电流将在-______回路中感应出二次谐波电流;（10）正常情况下,发电机中性点的三次谐波电压总是小于机端的三次谐波电压;（11）发动机失磁运行,将破坏电力系统的稳定运行,影响发电机的自身安全;（12）发电机失磁后,从系统吸收大量的无功功率,使系统瓦解;（13）发电机三相负荷不对称或定子绕组发生不对称短路时,定子绕组中的负序电流在转子中诱发出100Hz的电流,使转子附加发热;选择题（14）发电机纵动保护断线监视继电器的动作电流按躲开___A___来整定;A; 发电机的额度功率B; 发电机正常运行的不平衡电流C; 发电机外部短路时的不平衡（15）横差动电流保护,反应发电机定子绕组的___B____短路;A; 相间B; 匝间 C; 单相接地（16）发电机定子绕组接地时,中性点对地电压____C___;A; 为零 B; 上升为线电压C; 上升为相电压（17）发电机失磁后,从系统吸收____B__额定容量的功率;A: 大于 B：小于 C: 等于判断题（18）发电机的总差动保护,是发电机的主保护; √（19）发电机纵差动保护的保护范围为定子绕组,不包括其引出线×（20）任何结构形式发电机,都可以装设横差动保护来反应定子绕组的匝间短路×（21）无论是水轮发电机还是汽轮发电机,都可以带着励磁回路一点接地长期运行,因为发电机励磁回路-----点接地不会形成接地电流的通路,对发电机无直接危害; ×（22）发电机----变压器组的继电保护,应能反应变压器和发电机单独运行时可能出线的各种故障和不正常工作状态; √第八章（1）电力系统母线保护是基于正常运行及母线外部故障时bp I I ∑=,而当母线发生故障时 n /∑•=Id I （2）母线差动保护的差动继电器动作电流的整定按躲过 外部故障 时最大不平衡电 流和躲过 最大负荷 电流计算;（3）双母线同时运行时的母线保护,为了选择故障母线,可采用 母联回路电流 的 双母线完全差动保护或 差动回路电流 比较式母线差动保护（4）母联电流相位比较式母线差动保护,被比较相位的两个电流是 母联回路电流 和 差动回路电流（5）母联电流相位比较式母线差动保护的主要优点是：在 元件固定连接方式 被破 坏后,内部故障时仍能保证 选择性（6）按差动原理构成的母线保护,能够使保护动作具有 快速性 和 选择性 判断题（7）母线完全电流差动保护对所有连接元件上装设的电流互感器的变比应相等 ——对（8）对于中性点非直接接地电网,母线保护采用三相接线 ——————————错。

2电流的电网保护在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。

当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。

无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。

为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。

126534op I kI reI 1E 0E请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术 答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。

继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。

当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。

所以返回值一定小于动作值，继电器有一个小于1 的返回系数。

这样就获得了“继电特性”。

在集成电路型继电器中，“继电特性”的获得是靠施密特触发器实现的，施密特触发器的特性，就是继电特性。

电力系统继电保护（第二版）张保会尹项根主编1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.6线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？答：线路保护应接TA1，母线保护应接TA2。

因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。

1.8后备保护的作用是什么？答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

2.6为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？答：定时限过电流保护的整定值按照大于本线路流过的最大负荷电流整定，不但保护本线路的全长，而且保护相邻线路的全长，可以起远后备保护的作用。

当远处短路时，应当保证离故障点最近的过电流保护最先动作，这就要求保护必须在灵敏度和动作时间上逐级配合，最末端的过电流保护灵敏度最高、动作时间最短，每向上一级，动作时间增加一个时间级差，动作电流也要逐级增加。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

简答题第二章1.什么是继电器的返回系数？采用什么方法可以提高电磁型过电流继电器的返回系数？答：（1）返回电流与动作电流的比值称为继电器的返回系数，可表示为act K re K I I ∙∙=re K 。

幅度降低的短路；限时速断是主保护；过电流是本线路的后备保护，也作为下级线路保护的远后备。

如果在下条线路末端短路时远后备灵敏度不足，则应设置近后备保护。

由于瞬时速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此为保证迅速有选择性的切除故障，常采用三段组合，构成阶段式电流保护。

4.速断和过电流在整定条件方面有什么根本区别？P42答：瞬时电流速断、限时电流速断和过电流保护都是反应于电流升高而动作的保护装置。

他们之间的区别主要在于按照不同的原则来选择起动电流。

瞬时速断是按照躲过被保护元件末端最大短路电流整定，限时速断是按照躲过下级各相邻元件瞬时电流速断最小保护范围末端的最大短路电流整定，而过电流则是按照躲过最大负荷电流整定。

5.什么是可靠系数？什么是配合系数？两者有何区别？他们是为了考虑什么情况而设置的？答：11.在过电流整定公式中都应有哪些系数？答：max .1L re Ms rel re re act I K K K I K I ==Krel ——可靠系数，一般采用1.25~1.5（1.3）；保护动作于断路器，供电可靠性低；适用于110kV 及以上电网。

（2）小电流接地系统包括中性点不接地和中性点经消弧线圈接地，单相短路时有过电压，短路电流为容性短路电流，较小，保护一般动作于信号，可持续运行一段时间，供电可靠性高；适用于10kV ，35kV 配网。

答：中性点接地方式有：中性点直接接地、中性点经小电阻接地、中性点不接地、中性点经消弧线圈接地。

110kV 及以上电压等级采用中性点直接接地系统。

35kV 及以下的系统采用中性点不接地或经消弧线圈接地，对城市电流供电网络可采用经小电阻接地方式。
