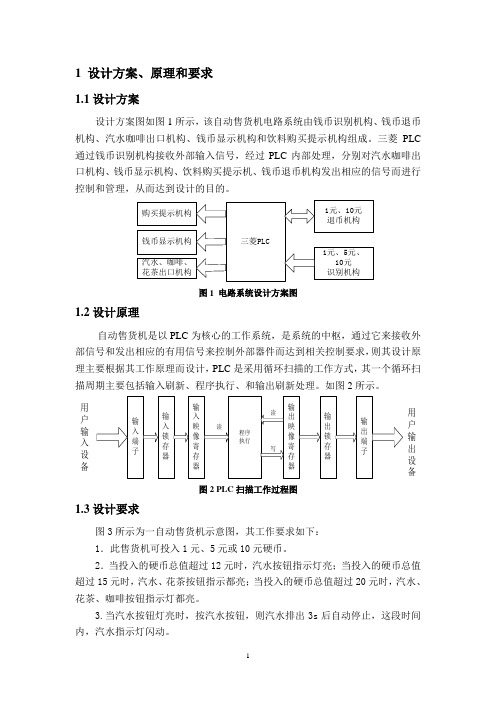

1 设计方案、原理和要求1.1设计方案设计方案图如图1所示，该自动售货机电路系统由钱币识别机构、钱币退币机构、汽水咖啡出口机构、钱币显示机构和饮料购买提示机构组成。
三菱PLC 通过钱币识别机构接收外部输入信号，经过PLC 内部处理，分别对汽水咖啡出口机构、钱币显示机构、饮料购买提示机、钱币退币机构发出相应的信号而进行控制和管理，从而达到设计的目的。
三菱PLC1元、5元、10元识别机构汽水、咖啡、花茶出口机构钱币显示机构1元、10元退币机构购买提示机构图1 电路系统设计方案图1.2设计原理自动售货机是以PLC 为核心的工作系统，是系统的中枢，通过它来接收外部信号和发出相应的有用信号来控制外部器件而达到相关控制要求，则其设计原理主要根据其工作原理而设计，PLC 是采用循环扫描的工作方式，其一个循环扫描周期主要包括输入刷新、程序执行、和输出刷新处理。
如图2所示。
输入端子程序执行输出端子输出锁存器输出映像寄存器输入映像寄存器输入锁存器读写读用户输入设备用户输出设备图2 PLC 扫描工作过程图1.3设计要求图3所示为一自动售货机示意图，其工作要求如下： 1．此售货机可投入1元、5元或10元硬币。
2．当投入的硬币总值超过12元时，汽水按钮指示灯亮；当投入的硬币总值超过15元时，汽水、花茶按钮指示都亮；当投入的硬币总值超过20元时，汽水、花茶、咖啡按钮指示灯都亮。
3.当汽水按钮灯亮时，按汽水按钮，则汽水排出3s 后自动停止，这段时间内，汽水指示灯闪动。
4．当花茶按钮灯亮时，按咖啡按钮，则咖啡排出3s后自动停止，这段时间内，咖啡指示灯闪动。
5．当咖啡按钮灯亮时，按咖啡按钮，则咖啡排出3s后自动停止，这段时间内，咖啡指示灯闪动。
6.当投入的硬币总值超过所需的钱数（汽水12元，花茶15元，咖啡20元）时，找钱指示灯亮，表示找钱动作，并退出多余的钱。
7.能显示投入及找零硬币值。
咖啡按钮汽水按钮咖啡汽水找零指示硬币入口找零口图3 自动售货机示意图设计任务及要求1．根据题意，设计该PLC控制系统。
基于PLC的自动售货机控制系统的设计在当今快节奏的社会生活中，自动售货机作为一种便捷的零售方式，已经在我们的日常生活中随处可见。
从地铁站、商场到学校、医院，自动售货机为人们提供了随时随地购买商品的便利。
而其背后的控制系统则是实现这一便捷服务的关键，基于 PLC（可编程逻辑控制器）的自动售货机控制系统更是以其稳定、可靠和高效的特点，成为了自动售货机领域的重要技术支撑。
一、自动售货机的工作原理及功能需求自动售货机的工作原理并不复杂。
顾客通过选择商品、投入货币或使用电子支付方式，控制系统接收到相应的信号后，驱动出货机构将所选商品送出，并进行找零或完成支付确认。
为了实现这些功能，自动售货机的控制系统需要具备以下几个主要功能：1、商品选择与识别功能能够准确识别顾客选择的商品，并将选择信息传递给后续的控制模块。
2、货币接收与识别功能可以接收和识别各种货币形式，包括硬币、纸币以及电子支付方式，如微信支付、支付宝等，并准确计算投入的金额。
3、出货控制功能根据顾客的选择和支付情况，精确控制出货机构，确保所选商品能够顺利送出。
4、库存管理功能实时监测商品库存数量，当库存不足时及时发出警报，以便管理人员进行补货。
5、故障诊断与报警功能能够自动检测系统故障，如出货机构故障、货币识别器故障等，并及时发出报警信号，通知维护人员进行维修。
二、PLC 在自动售货机控制系统中的优势PLC 作为一种专门用于工业控制的计算机，具有可靠性高、抗干扰能力强、编程简单、维护方便等诸多优点，非常适合用于自动售货机这种需要长时间稳定运行的设备控制系统中。
1、可靠性PLC 采用了先进的硬件和软件技术，具有很强的抗干扰能力，能够在恶劣的环境下稳定工作，保证自动售货机的正常运行。
2、编程灵活性PLC 的编程语言简单易懂，编程人员可以根据自动售货机的具体控制要求，灵活编写控制程序，实现各种复杂的控制逻辑。
3、扩展性PLC 具有良好的扩展性，可以方便地与其他设备进行连接，如触摸屏、打印机、读卡器等，以满足自动售货机不断升级和扩展的需求。
PLC自动售货机1. 简介PLC自动售货机是一种利用可编程逻辑控制器（PLC）来实现自动售货功能的设备。
它采用先进的控制技术和传感器，能够自动完成货物的存储、售卖和支付等操作。
本文将介绍PLC 自动售货机的原理、结构以及其在实际应用中的优势。
2. 原理PLC自动售货机的实现原理主要包括以下几个方面：2.1 货物存储PLC自动售货机通过多层货架来存放不同的商品。
每层货架上都安装有传感器，用于检测货物的数量和位置。
当有顾客选择购买某个商品时，PLC控制系统会根据传感器的信号判断对应货架上是否还有足够的商品，并选择合适的货架进行出货。
2.2 出货机构当PLC控制系统确定要出售某个商品时，它会控制出货机构进行出货。
出货机构通常包括电动马达和推杆等部件，通过PLC系统的指令来驱动这些部件，将选中的商品从货架上推出并交给顾客。
2.3 支付系统PLC自动售货机通常配备了各种支付方式的接口，例如硬币、纸币、信用卡等。
当顾客选择一种支付方式并进行支付时，PLC控制系统会接收到支付信息并进行处理，验证支付的合法性并记录相应的销售数据。
3. 结构PLC自动售货机的结构主要包括以下几个部分：3.1 货架系统货架系统是PLC自动售货机的核心组成部分，用于存放各类商品。
货架通常由金属材料制成，具有多层结构，每层上都安装有传感器和出货机构。
3.2 控制系统PLC控制系统是PLC自动售货机的大脑，通过编程实现对各个部件的控制。
它接收传感器的反馈信息，判断货架上的商品情况，并根据顾客的选择和支付情况来控制出货机构。
控制系统还可以实现数据记录和统计等功能。
3.3 支付系统支付系统是PLC自动售货机与顾客进行交互的界面，用于接收顾客的支付信息，验证支付的合法性，并进行相应的处理。
支付系统通常包括钱箱、读卡器等设备，能够支持多种支付方式。
3.4 显示系统PLC自动售货机通常配备有显示屏，用于向顾客展示商品的信息、价格以及交易详情等。
显示系统能够提供直观的界面，方便顾客操作和选择。
基于PLC的自动售货机的毕业设计论文摘要自动售货机作为现代零售业的一种重要形式，已经在各个领域得到广泛应用。
本毕业设计致力于设计和实现一种基于PLC（可编程逻辑控制器）的自动售货机系统。
该系统通过使用PLC控制器，实现了自动售货机的货物管理、交易处理和故障处理等功能。
本文详细介绍了自动售货机的背景和发展，设计思路和方案，系统架构，以及实际应用效果等方面。
引言自动售货机是一种能够提供商品销售和交易服务的机械装置。
自动售货机的出现大大提高了商品销售的效率和便利性，减少了人工操作的错误和劳动强度。
目前，自动售货机已经广泛应用于食品、饮料、烟草、报刊等各个行业。
随着科技的不断进步，自动售货机的功能也越来越丰富，包括现金支付、刷卡支付、微信支付等多种支付方式。
本文将重点介绍一种基于PLC的自动售货机系统的设计和实现。
设计思路和方案系统需求分析在设计自动售货机系统之前，首先需要进行系统需求分析，明确系统的功能和性能需求。
根据市场调研和用户需求分析，我们确定了以下主要功能需求： - 商品管理：系统能够实现对不同商品的库存管理、上下架、售价设定等功能。
- 交易处理：系统能够自动处理用户选择商品、支付货款、找零等交易过程。
- 故障处理：系统能够检测并处理售货机的故障情况，如货道堵塞、温度异常等。
硬件设计自动售货机的硬件设计包括主要元件选择、电路设计和传感器接口设计等。
我们选择了可编程逻辑控制器（PLC）作为系统的主控设备，主要基于PLC具有稳定性高、可靠性强、扩展性好等优点。
同时，为了实现对货道状态的检测和控制，我们还需要添加红外传感器、电机驱动器等硬件设备。
软件设计自动售货机的软件设计主要包括PLC程序设计、用户界面设计和数据管理设计等。
我们使用PLC编程软件进行程序开发，主要编写逻辑控制程序，实现对货道的控制和状态监测。
同时，为了提升用户体验，我们还需要设计友好的用户界面，并通过数据库管理系统来存储商品信息和交易记录。
苏州市职业大学课程设计任务书课程名称：工厂电气控制与可编程控制器技术起讫时间：2009.06.15—2009.06.19 院系：机电工程系班 级：06机制计算机1指导教师：金芬系主任：陶亦亦一、课程设计课题本课程设计共有十二个课题，学生分成十二组，每组4或5位学生。
选题一、锅炉车间输煤机组控制系统设计选题七、停车场车位PLC控制选题二、十字路口带倒计时显示交通信号选题八、6组抢答器的PLC控制灯的PLC控制选题九、工件传送机械手的PLC控制选题三、狭窄隧道汽车双向行的PLC控制选题十、C650车床的PLC控制选题四、自动售货机PLC控制选题十一、三层简易电梯的PLC控制选题五、病床紧急呼叫系统PLC控制 选题十二、自动送料装车系统的PLC 选题六、PLC组合机床控制中的应用 控制二、课程设计的目的与要求（一）目的：1．充分理解可编程控制器的工作原理和其在实际工程应用中的注意事项；2．熟悉和掌握PLC控制系统的设计方法及PLC的选型；3．合理运用PLC及相关课程的理论知识和实际应用知识，进行PLC控制程序设计；4．通过课程设计和查找设计资料，掌握编程技术，提高编程技巧，从而可以提高PLC 技术综合应用设计能力，培养独立分析问题和解决问题的能力，为今后毕业设计及实践打下必要的基础。
（二）要求1．掌握可编程序控制器的基本工作原理、基本构成及应用环境。
2．熟练掌握可编程控制器的基本逻辑指令、步进顺控指令，能够编制梯形图控制程序，解决中等复杂程度的实际控制问题。
3．明确设备的控制要求，并进行控制系统分析，确定PLC机型以及I/O端口分配；4．进行控制系统设计，画出梯形图，写出语句表；5．掌握可编程控制器控制程序的调试方式，并在学习机上进行程序调试至满足控制要求；6．编写设计说明书。
三、课程设计工作量要求学生完成以下工作任务1．进行控制系统分析，确定PLC机型以及I/O端口分配2．绘制PLC控制程序梯形图和端口图；3．完成上机调试运行，运行结果满足控制要求；4．设计说明书一份；课程设计时间：一周。
PLC控制自动售货机设计自动售货机已成为现代生活中不可或缺的一部分。
它们提供了便利和快速的服务，使消费者能够随时购买所需的商品。
PLC（可编程逻辑控制器）技术被广泛应用于自动售货机的设计和控制，以提高其功能和效率。
在设计一个PLC控制的自动售货机时，我们需要考虑以下几个方面。
1.自动售货机结构设计在自动售货机的结构设计中，需要考虑到货道的设置和物品的存放方式。
货道是指放置商品的空间，可以根据商品的大小和数量进行调整。
同时，我们还需要确保货物在售货机内的安全和稳定，以防止商品损坏或丢失。
2.PLC选型和配置PLC是控制自动售货机的核心设备，必须选取合适的型号和配置。
选择PLC时，需考虑其处理能力、输入输出点数、通讯能力以及可靠性等因素。
对于一个较大规模的自动售货机，可能需要较高性能的PLC来确保系统的正常运行。
3.传感器和执行器选择传感器用于检测货道的货物数量和位置，根据需求可以选择光电传感器、超声波传感器等。
执行器则用于控制货道的开关和电机等，常见的有电磁阀、电动机等。
这些传感器和执行器需要与PLC进行连接和配置。
4.控制逻辑设计PLC通过编程来实现自动售货机的控制逻辑。
在控制逻辑设计中，我们需要考虑到货物的选购、找零和固定金额购买等功能。
例如，当顾客选购商品时，PLC会读取传感器的信号，并通过执行器控制货道的开关，确保正确的商品被送至出货口。
同时，PLC还需要记录货物的库存情况，以便及时进行补货。
5.通讯和监控系统PLC可以通过网络连接实现与其他系统的通讯和监控。
通过与后台管理系统的通讯，可以实现远程监控和管理，可以及时获取销售数据和库存情况，以便进行及时的调整和维护。
总之，PLC控制自动售货机的设计是一个涉及多个方面的综合性工作。
在设计过程中，我们需要仔细考虑自动售货机的结构设计、PLC的选型和配置、传感器和执行器的选择、控制逻辑的设计以及通讯和监控系统的实现。
只有在这些方面都做到合理、稳定和高效，才能确保自动售货机的正常运行和用户体验的优化。
摘要本论文设计的是基于三菱FX2N系列PLC构成的自动售货机监控系统，本文阐述了自动售货机的来源与发展，以及它在国内外发展的现状，对自动售货机的方案进行了论证，介绍了PLC的基本组成、特点以及工作原理，对基于三菱FX2N 系列PLC构成的自动售货机系统整体设计过程进行较为细致的论述。
文中详尽地介绍了自动售货机的各硬件组成，并完成了PLC外部接线图。
在PLC梯形图的编写时，文中采用的是三菱FX2N的梯形图编译软件FXGPWIN来进行编写。
介绍了自动售货机的基本原理以及工作流程，然后以一次交易过程为例，把交易过程分为几个程序块，然后分别对程序块进行编程。
具体说明了可编程序控制器在自动售货机中的作用。
程序涉及到了自动售货机工作的绝大部分过程。
利用PLC控制的自动售货机提高了系统的稳定性，保证自动售货机能够长期稳定运行。
关键词: PLC；梯形图；I/O点的分配目录摘要 0第1章绪论 (3)1.1 自动售货机的理论背景与实际意义 (3)1.2 自动售货机的主要内容 (4)1.3 自动售货机的设计思路 (4)第2章 PLC概述 (5)2.1 PLC的定义 (5)2.2 PLC的简介 (5)2.3 PLC的工作原理 (5)2.4 PLC的工作方式 (6)2.5 PLC的硬件组成 (7)2.6 PLC的编程语言 (8)2.7 PLC的特点 (8)第3章自动售货机的设计 (9)3.1 系统的硬件设计 (9)3.1-1 PLC的选型 (9)3.1-2 I/O分配表 (9)3.1-3 PLC的外部接线图 (10)3.2 系统的软件设计 (11)3.2-1 主程序流程图 (11)3.2-2 投币、显示子程序流程图 (12)3.2-3 比较币值子程序流程图 (13)3.2-4 饮料选择子程序流程图 (13)3.2-5 退币子程序流程图 (14)3.3 程序梯形图 (15)3.3-1 主程序梯形图 (15)3.3-2 判键、显示子程序P1及比较币值子程序P2 (16)3.3-3 饮料选择子程序P3 (17)3.3-4 退币子程序P4 (18)第4章仿真与调试 (19)4.1 GX Developer的特点 (19)4.2 程序的仿真过程与步骤 (20)第五章总结 (23)参考文献 (23)第1章绪论1.1自动售货机的理论背景与实际意义自动售货机是一种全新的商业零售形式，20世纪70年代自日本和欧美发展起来。
PLC自动售货机报告1.引言自动售货机在现代化社会中越来越受欢迎，为消费者提供了方便快捷的购物体验。
本报告旨在介绍一种基于PLC的自动售货机的设计和实现。
2.设计目标我们的设计目标是创建一个功能完善且可靠的自动售货机，具备以下特点：-支持多种支付方式，例如硬币、纸币和移动支付；-具备货物售空检测功能，及时通知管理人员补货；-具备购物篮检测功能，防止用户未支付而偷取商品。
3.硬件设计我们使用了以下硬件设备来实现自动售货机：-PLC控制器：作为核心控制单元，负责执行程序和与其他设备进行通信；-电子支付设备：集成硬币接收器、纸币接收器和条码扫描仪，支持多种支付方式；-货物储存系统：包括货道、电动门和传送带；-传感器：用于检测货道是否为空、购物篮是否存在等。
4.软件设计我们使用PLC编程软件进行自动售货机的程序设计，主要包括以下几个模块：-用户界面：通过触摸屏显示菜单和购物篮状态，用户可以选择商品和支付方式；-支付处理：根据用户选择的支付方式进行支付处理，验证支付金额是否足够；-货物管理：监测货道状态，当货道为空时通知管理人员及时补货；-购物篮检测：通过传感器检测购物篮状态，防止用户未支付而偷取商品；-交互控制：根据用户的选择和支付信息，控制电动门开启和传送带运行。
5.功能实现在实现过程中，我们成功地完成了自动售货机的所有功能要求：-用户能够通过触摸屏选择商品和支付方式，实现快速购物；-自动售货机能够支持硬币、纸币和移动支付，满足不同用户的支付需求；-通过传感器监测货道状态和购物篮状态，及时通知管理人员进行补货和防止商品偷取。
6.总结通过PLC技术的应用，我们成功地实现了一个功能完善且可靠的自动售货机。
通过合理的硬件设计和软件编程，我们实现了多种支付方式、货物售空检测和购物篮检测等功能。
该自动售货机提供了方便快捷的购物体验，减少了人力资源的浪费。
未来，我们将进一步改进该系统，提升其性能和稳定性。
自动售货机概述自动售货机是可完成无人售货、光机电一体化的商业自动化设备。
自动售货机不受任何场地限制，方便快捷，可以每天24小时售货，因此深受上班族的欢迎。
很多城市的公共场所都放置有自动售货机，出售的商品五花八门，从饮料、零食、香烟、糖果，到牙刷、方便面、自动照相机等。
近年来，我国的自动售货机行业突飞猛进，在汽车总站、商厦、医院、小区、学校等地区纷纷涌现出自动售货机的踪迹。
这种方便快捷的购物方式越来越受到人们的青睐，同时也是现代化城市配套设施的需求。
自动售货机功能分析在进行上、下位机程序编写之前，首先要做的工作是确定自动售货机本身所具备的功能及在进行某种操作后所具有的状态。
售货机的基本功能就是对投入的货币进行运算，并根据货币数值判断是否能够购买某种商品，并作出相应的反应。
举一个简单的例子来说明，例如：售货机中有8种商品，其中01号商品（代表第一种商品）价格为2.50元，02商品为3.50元，其余类推。
现投入1个1元硬币，当投入的货币超过01商品的价格时，01商品的选择按钮处应有变化，提示可以购买，其他商品同此。
当按下选择01商品的价格时，售货机进行减法运算，从投入的货币总值中减去01商品的价格同时启动相应的电机，提取01号商品到出货口。
此时售货机继续等待外部命令，如继续交易，则同上，如果此时不再购买而按下退币按钮，售货机则要进行退币操作，退回相应的货币，并在程序中清零，完成此次交易。
由此看来，售货机一次交易要涉及加法运算、减法运算以及在退币时的除法运算，这是它的内部功能，还要有货币识别系统和货币的传动来实现完整的售货、退币功能。
自动售货机的工作流程图如图1.2所示。
图1.2 自动售货机工作流程图2自动售货机总体方案设计2.1 自动售货机系统需求根据任务书要求，绘出自动售货机结构示意图如图2.1所示。
图2.1 自动售货机结构示意图其中，1——西瓜汁（1元）；2——橙汁（1元）；3——葡萄汁（1元）；4——绿茶（2元）；5——红茶（2元）；6——奶茶（2元）；7——咖啡（3元）；8——可乐（3元）；9——牛奶（3元）。
用数字键代替商品按键，就能在某种商品缺货的时候能及时地补上其他的商品种类，并且不会使顾客混淆，使人机界面更加友好。
其控制要求如下：(1) 货物种类共9种，这9种物品分别对应着9个不同的按键选择，其中1元、2元、3元价格不等的物品各3种；货币识别装置能够识别0.5元、1元、5元的货币。
(2) 在规定的30秒时间内可多次投入货币，能够实现货币累加功能，超过30秒投币无效。
(3) 如果累计投入的货币数目超过所购买物品的总价，机器能够实现找钱功能；如果投入的货币没有达到所选择物品的价格，投入的钱将全部退还；在投入一次累加货币后选择物品时，如果投入的累加货币数目大大超过所选择物品的预设单个价格时，能够实现选择同一件物品购买多个。
(4) 设计13个按键选择，其中9个是货物选择，2个多选键，还有一个确定键和一个取消键，如果没有按流程进行按键，自动售货机将启动报警系统，等待再次正确的按键选择。
(5) 应有购买货物的总花钱数和找零的货币数的显示。
2.2 系统硬件结构框图根据上述要求，制定合理方案：首先，应该做上位机与下位机的任务分工，上位机主要用来完成仿真界面的制作过程，而下位机则主要用来完成PLC程序的编写；其次，要分别对上位机和下位机进行资料的查找与收集。
例如在进行仿真界面的设计时可以去观看一下真正售货机的外观，必要时可以借助一些宣传图片来设计自动售货机的外型；在进行PLC程序的编写时需要先分配PLC的I/O点，确定上、下位机的接口；然后，分别对上、下位机分别进行设计工作；最后，进行上位机设计结果与下位机设计结果的配合工作，经调试后完成整个系统的设计。
另外，上位机与下位机的设计工作是密切配合的，它们无论在通信中使用的变量，还是在仿真中控制的对象都应该是一致的。
总体上讲，仿真界面是被控对象，利用PLC来控制这个仿真的自动售货机，仿真的自动售货机接受PLC的控制指令并完成相应的动作；另一方面，仿真界面中的仿真自动售货机的运行，都是由组态界面所提供的命令语言来完成的。
这是整个仿真系统内部各大部件之间的内在关系。
本设计主要是对自动售货机中的下位机，也就是主要是对PLC在其中的程序进行设计。
由此绘出系统组成框图如2.2所示。
图2.2 系统结构框图PLC控制系统：接受人民币识别系统信息，确认已接受的人民币是否可购买消费者所指定的商品，确认后按要求售出商品。
钱币识别传感器：主要包括纸币识别器、硬币识别器、硬币找零系统等，它主要实现识别真假纸币(一般为拾元、伍元)和硬币(壹元、伍角)、拒收假币和残币、正确找零的功能。
补料及出货系统：货柜由多层货架组成，当购物者指定所需商品后，由控制系统启动出货系统出货；当某种货物被取出后，补料机构自动补料（在这里补料机构采用简单的倾斜式机构，即当某种货物被售出后，补料机构里面的货物直接向前滑至首位进行补位）。
显示机构：显示购买的瓶数、投入的钱数以及剩余的钱数。
2.3 总体方案设计由于设计中的货物品种不多，因此要求上没有现实中的自动售货机功能强大。
本自动售货机的自动控制系统主要包括：计币系统、比较系统、选择系统、饮料供应系统和退币系统。
(1) 计币系统：当有顾客买饮料时，投入的钱币经过识别机构，记录5角、1元或5元钱的个数，通过个数与币值相乘或者相加，并将总钱币数据存放在D9（数据寄存器）中。
(2) 比较系统：投入钱币完毕后，系统会把D9内的钱币数据和可以购买饮料的价格进行比较，当投入的钱币总值超过1元小于2元时，西瓜汁、橙汁、葡萄汁的指示灯亮；当投入的钱币总值超过2元小于3元时，西瓜汁、橙汁、葡萄汁、绿茶、红茶、奶茶的指示灯亮；当投入的钱币总值超过3元时，9种饮料的指示灯都亮，并且多选键“2”也亮；当投入的钱币总值超过5元时，所有的指示灯都亮，此时可以选择饮料或选择退币。
(3) 选择系统：比较电路完成后选择电路指示灯亮，当按下西瓜汁或绿茶选择按钮时，相应的指示灯转为1 秒为周期的闪烁。
当相应的饮料供应完毕后，闪烁同时停止。
此时可以按继续购买按钮，继续购买饮料，实现循环购买。
(4) 饮料供应系统：当按下选择按钮时，相应的电机Y3—Y7启动。
在饮料输出的同时，减去相应的购买钱币数，当饮料输出达到10秒时，电机停机。
(5) 退币系统：当顾客购完饮料后，多余的钱币只要按下退币按钮，系统就会把数据寄存器D9中的钱币退回。
3自动售货机硬件机构设计3.1 自动售货机的结构组成金额显示屏选择商品按键投币口退币口取货口商品展示窗图3.1 自动售货机结构1、箱体外观正面上部为商品展示窗和价格标签，中部设投币入口、退币钮和金额显示窗，在价格标签附近设有选择商品的按键，正面下部为退币口和顾客取货口；面向顾客的机构正面，是完成商品价格介绍、接受投币、显示金额、推出商品和退币整个售出过程的表体部分。
2、商品样品展示窗商品样品展示窗由透明有机板窗、样品展示架、商品价格标签、选购按钮和照明灯组成，设在前门体内部的可开启样品门，用来更换商品样品和价格标签；展示窗相当于商店橱窗或者柜台，以清晰明亮的商品展示和明码标价来招揽顾客。
3、商品驱动机构商品的包装多种多样，主要有箱、盒、罐、袋等，它们的提取机构也各种各样.商品在送出时可以采用“螺旋移动”等动作移到取货口。
4、商品贮存部分由于商品的驱动机构是双螺旋体出货机构，由此决定了该自动售货机的商品贮存方式，商品主要是摆放在双螺旋体中，通过双螺旋体的旋转把商品推到出货口。
5、钱币识别系统钱币识别系统由钱币识别器、识别后的钱币自动分类贮存机构和退币机构3部分组成。
6、PLC控制系统PLC控制系统是自动售货机在自动销售过程中，收到识币信号后，自动进行累计、外部金额显示、顾客按键后自动推出商品和发出退币找零等信号的电控系统。
同时，该系统还具备预设价格、售出累计、驱动检测和故障自检等功能，是“售货机器人”的“大脑”。
3.2 硬件选择3.2.1 电机的选择自动售货机吐出饮料的过程实际为电机动作推饮料下来。
由于电机都是电感性负载，在停转的时候会有反向电流，所以需要用PC847光电隔离器把控制和驱动信号隔离开来，然后用L293D步进驱动电机，电机驱动需24 V电压，控制信号经过L293D后变为24 V左右的电源信号才可驱动电机。
电机有三根线：电源、地线和反馈信号(电机转一圈送出一个低电平)。
在机械制作中使电机转一圈刚好推出一瓶饮料，电机转一圈同时产生一反馈信号，此信号使电机停止转动，另外一种情况是红外检测到有货物落下则电机停止转动。
3.2.2 货币处理装置货币处理装置包括：检测货币投入状态的投入状态检测装置；检测有无货币退还操作的退还操作检测装置；在投入状态及投入货币退还操作的有无达到规定的基准状态时，将说得到的基准状态信号利用所外部；连接装置向投入外部装置输出的状态输出装置。
目前投入试用的“货币识别机”设置有感应线圈，通过对货币的材料、大小尺寸等各个要素进行感应并探明真伪。
不同的材质具有不同的磁场变化，可以通过电子技术进行分析、探查和识别，更高级的检测还可以运用频谱分析。
货币识别器种类繁多,但贮币退币机构基本上分为两类：一类是平面式贮币，电磁阀退币；另一类是圆筒式贮币，步进电机退币。
根据设计中对自动售货机的要求，选择平面式贮币，电磁阀退币。
当货币投入后经过识别识出电信号后，伪币和异物被排出，真币按面值由几组分布电磁阀分配到不同贮币腔体内备用；当收到退币找零电信号后，通过退币电磁阀或退币电机拉杆，将贮币腔内下部货币依电信号程序推出，完成自动售货机的退币找零功能。
3.2.3 送出机构目前，应用于自动售货机上的商品送出机构种类较多，下面是一些较典型的送出机构。
1、旋转式送出机构此送出机构把饮料放在螺旋导轨上，并在货道底部开设出口槽，由电机带动螺旋导轨转动，当饮料转到开口槽时便出槽下货。
这种送出机构应用最为广泛，它要求电机的转矩较大，造价成本较高。
2、转盘式送出机构上面是一个很大的喇叭状罐体存储容器，下面是一个周边有若干个圆槽的转盘，通过转盘的转动使罐体落入转盘周边的槽内而被售出。
这种送出机构也需要较大的转矩来带动和占用较大的空间，而且会发生卡死现象。
3、滚筒送出机构该送出机构由一个阶梯梁和滚筒构成，滚筒内可以装若干瓶饮料，通过步进电机来带动滚筒的转动，利用梁的各阶梯段与滚筒之间不同的开口距离控制商品掉落的顺。
这种机构要求电机有较高的转动精度。
4、弹簧推动式送出机构这种机构是由螺旋式弹簧和连在弹簧一端的电机构成的，电机转动一圈就带动弹簧转动一圈，同时推出一瓶饮料。
根据设计中对自动售货机的要求，选择双螺旋式送出机构。
3.2.4 按钮装置自动售货机的按钮装置，其特征在于备有操作按钮和基板，操作按钮设置在面板上，基板设置在操作按钮侧的相反侧，具有显示部分和检测机构，显示部分显示与操作按钮对应的信息，检测机构用于检测操作按钮的操作，显示部分设在基板上的与操作按钮不相向的位置。
